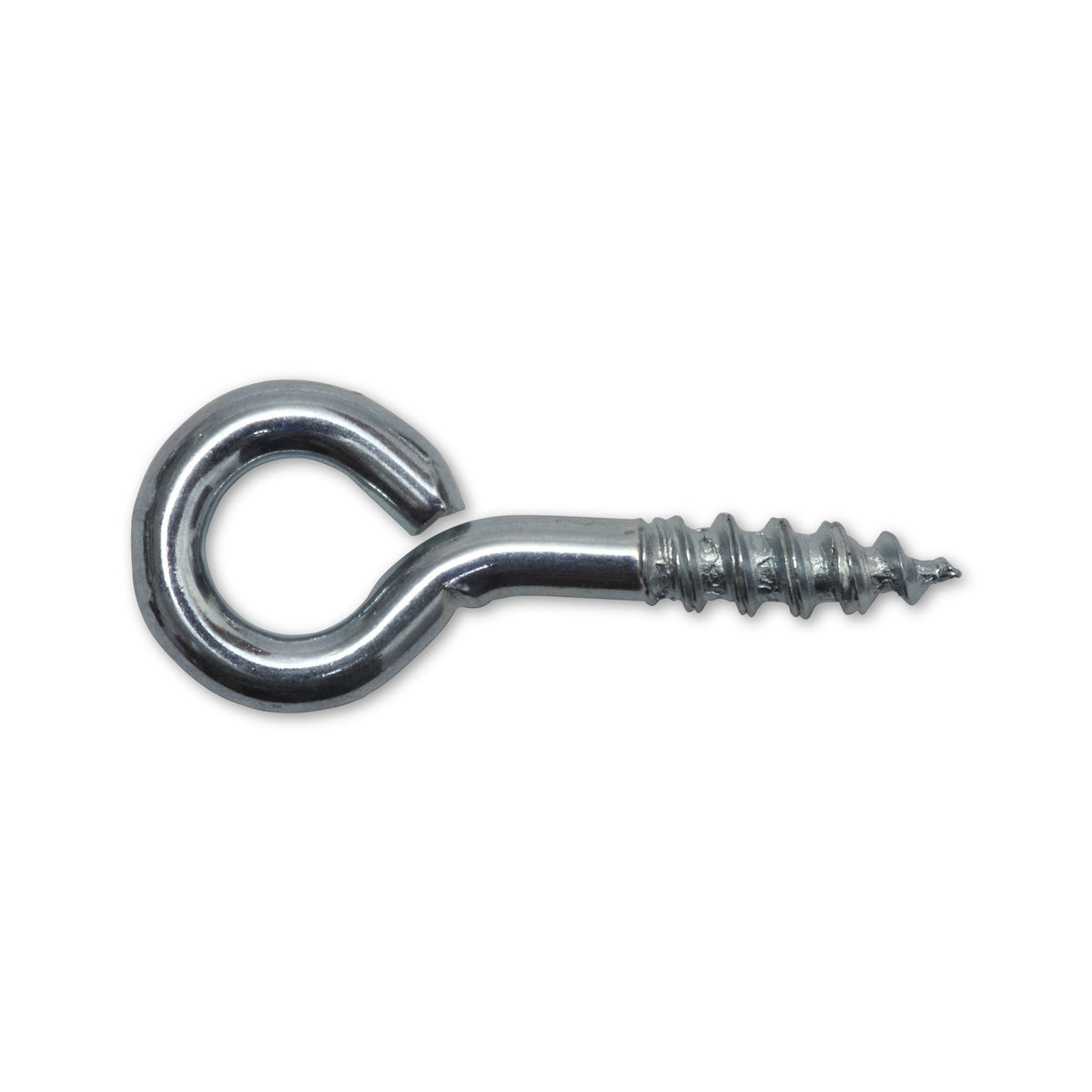

Ringschraube mit Holzgewinde, Stahl verzinkt

Ein Auge im Holz, elfmal gestaffelt

Aus einer glatten Holzfläche wird mit einem Handgriff eine Stelle, an der etwas eingehängt werden kann. Die verzinkte Reihe deckt dabei einen ungewöhnlich weiten Bereich ab: Die kleinste Ausführung misst 15 mm und trägt ein Auge von 3 mm, durch das gerade ein dünner Draht geht; die größte kommt auf 81 mm bei 20 mm Augenweite. Zwischen beiden liegen neun weitere Abstufungen.

Ins Holz unmittelbar, ins Mauerwerk hinter einen Dübel

Für Holz ist die unmittelbare Befestigung angegeben, für Mauerwerk der Weg über einen Dübel; bei der Größe 4,2 × 16 ist dafür ein Dübeldurchmesser von 8 mm ausgewiesen. Befestigt werden damit Gegenstände wie Spiegel, Uhren und Bilder. Für Feuchträume und den Einsatz im Freien verlangt DIN 18360:2019-09 dagegen geeignete Werkstoffe oder Oberflächenbeschichtungen, etwa nichtrostende oder feuerverzinkte Verbindungsmittel.

Draht, Auge und Zinküberzug

• Ein Draht, zwei Enden: Gewinde und Ring entstehen aus demselben gebogenen Draht, hier von 1,8 bis 5,2 mm Stärke. Mit dem Draht wächst auch das Loch, das er im Untergrund braucht.
• Augenweite 3 bis 20 mm: Das Auge entscheidet darüber, was noch hindurchpasst. Zwischen einem Faden und einer kräftigen Schnur liegen in dieser Reihe mehrere Größen.
• Verzinkter Stahl: Angegeben ist der Zinküberzug. Eine Schutzdauer, eine Bewitterungseignung oder eine Beständigkeit gegenüber Medien folgt daraus nicht.

Häufige Fragen

Warum trägt diese Ringschraube keine Tragfähigkeit?

Hinter dem Wort Ringschraube stehen zwei grundverschiedene Erzeugnisse. Die genormte Ausführung aus der Hebetechnik ist ein Lastaufnahmemittel und trägt eine Kennzeichnung mit Herstellerzeichen, Werkstoff, einem Pfeil in Lastrichtung und der Tragfähigkeit in Kilogramm. Dieses gebogene Drahtformteil mit Holzgewinde gehört nicht in diese Reihe: Es führt weder eine Normangabe noch eine gekennzeichnete Belastungsangabe und ist zum Heben, Anschlagen, Ziehen oder Sichern von Lasten nicht bestimmt. Dasselbe gilt für persönliche Schutzausrüstung, Absturzsicherung, Personenaufnahme sowie Spiel-, Schaukel- und Sportgeräte; für Schaukeln sind Schaukelhaken mit der Zulassung einer technischen Prüforganisation vorgesehen.

Wie ist die Größenangabe zu lesen?

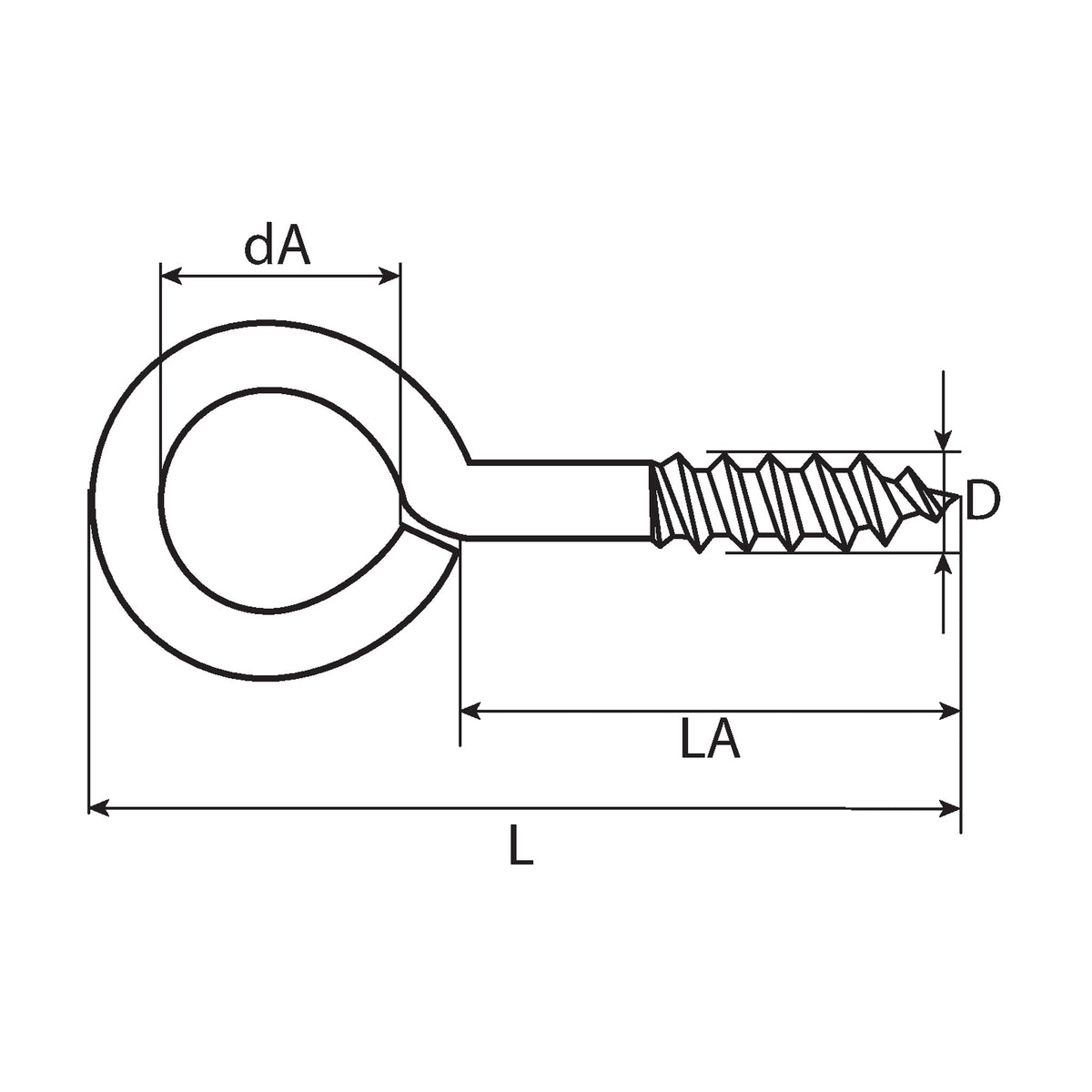

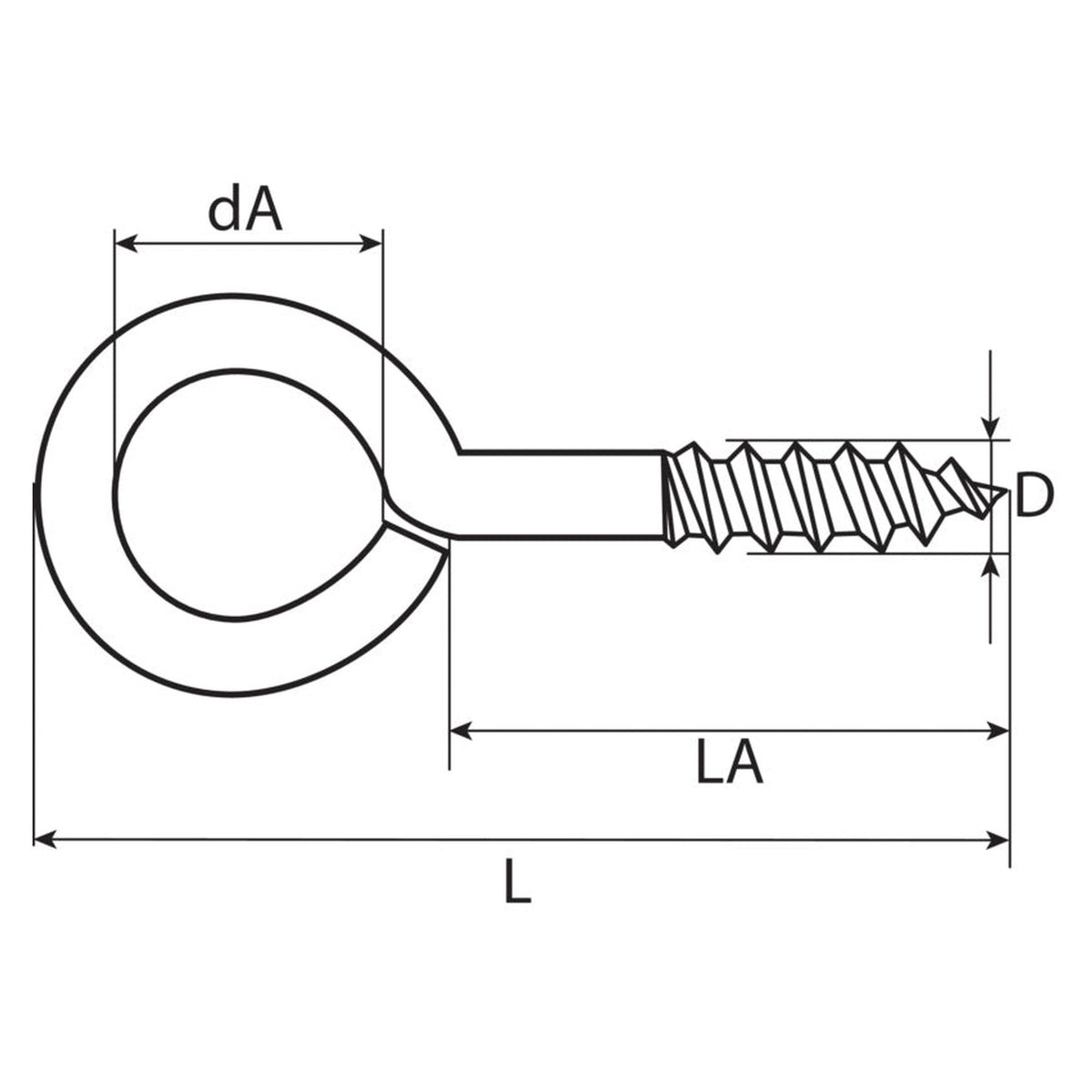

Drei Zahlen stehen darin, und keine davon ist die Gesamtlänge: zuerst die Drahtstärke, dann die Weite des Auges, nach dem Schrägstrich die Nennlänge. Bei 4,2 × 16 / 30 gehört also ein Auge von 16 mm zu einem Draht von 4,2 mm, während das Teil insgesamt 55 mm lang ist.
