Ringzunge unisoliert für M8, Länge 26 mm

Das Leiterende endet am Bolzen, nicht im Stecker

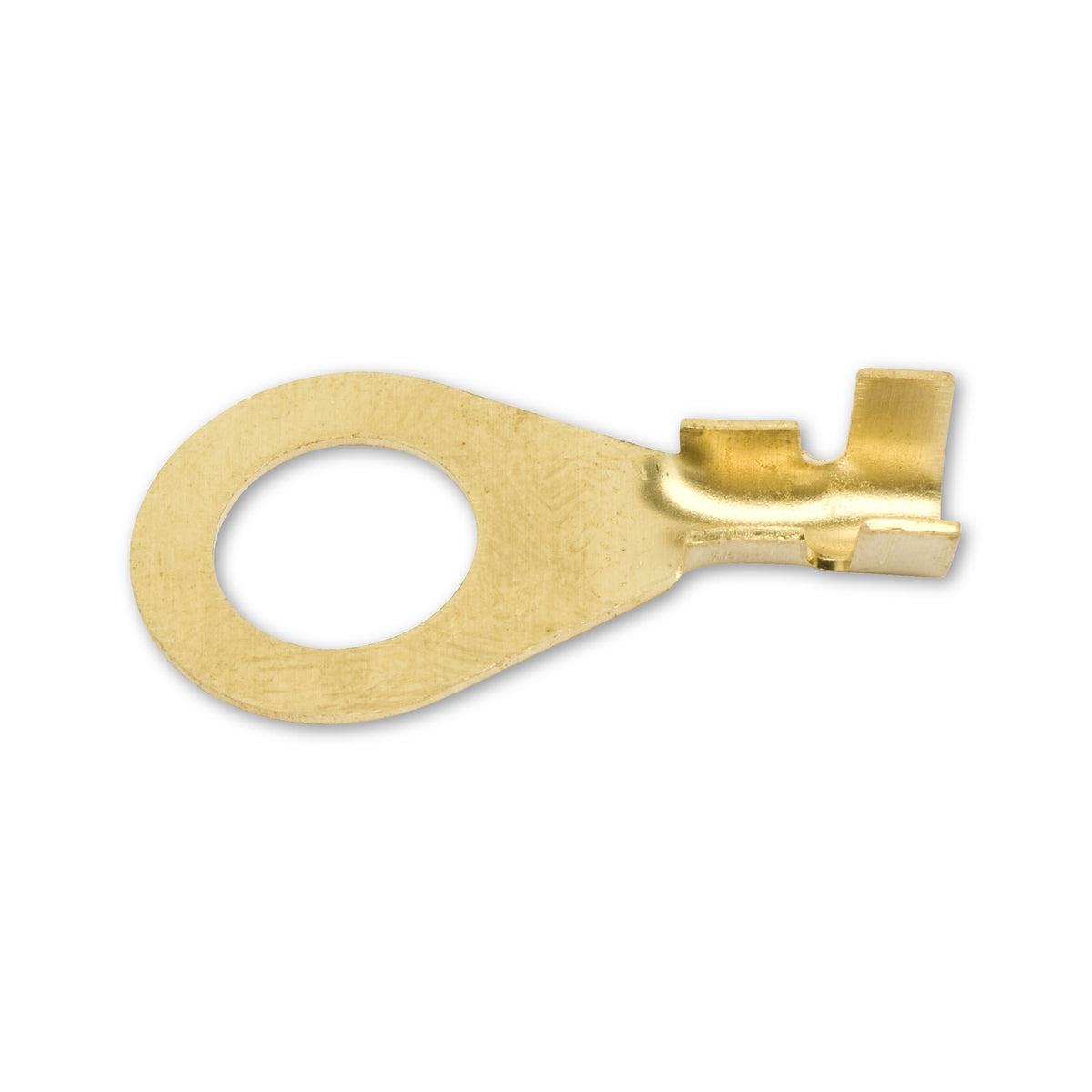

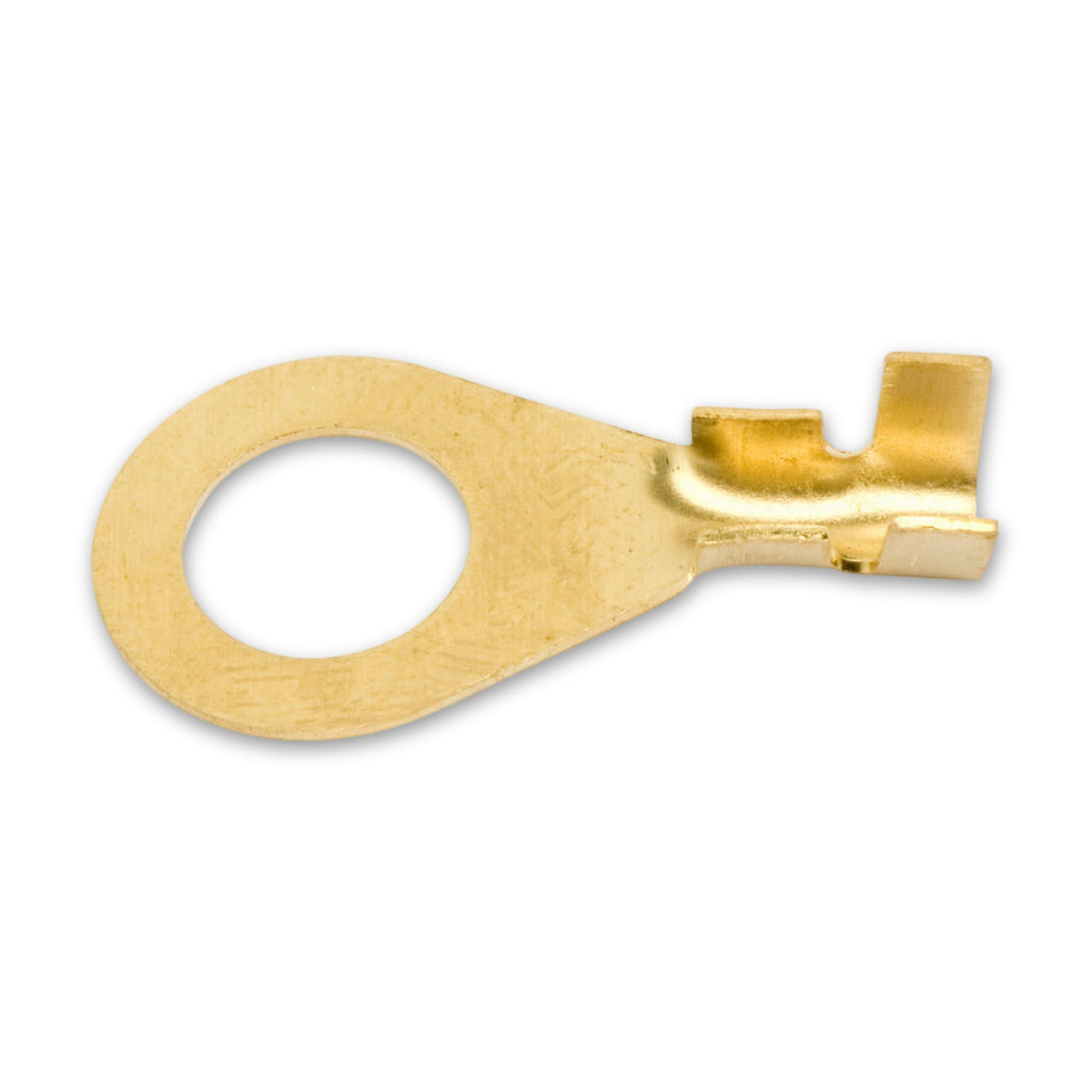

Diese Ringzunge verbindet eine Ader mit einer Schraubverbindung mit 8 mm metrischem Durchmesser (M8): Der Ring schiebt sich über den Bolzen, die Mutter zieht die Verbindung an. Mit 0,5 mm Blechstärke baut der Ring dabei wenig auf. Ohne Kunststoffkragen (unisoliert) bleibt der Übergang zur Crimphülse offen sichtbar, in die Adern von 1,5 bis 2,5 mm² Querschnitt gehören.

Wo Ringzungen dieser Art zum Einsatz kommen

Ringkabelschuhe dieser Bauart verbinden Leiterenden mit Schraubanschlüssen und kommen unter anderem in der Elektroinstallation, der Kfz-Elektrik sowie im Schaltschrank- und Anlagenbau zum Einsatz, wenn eine Ader an einem Massepunkt, einer Klemme oder einem Verteiler endet.

Die passende Ausführung erkennen

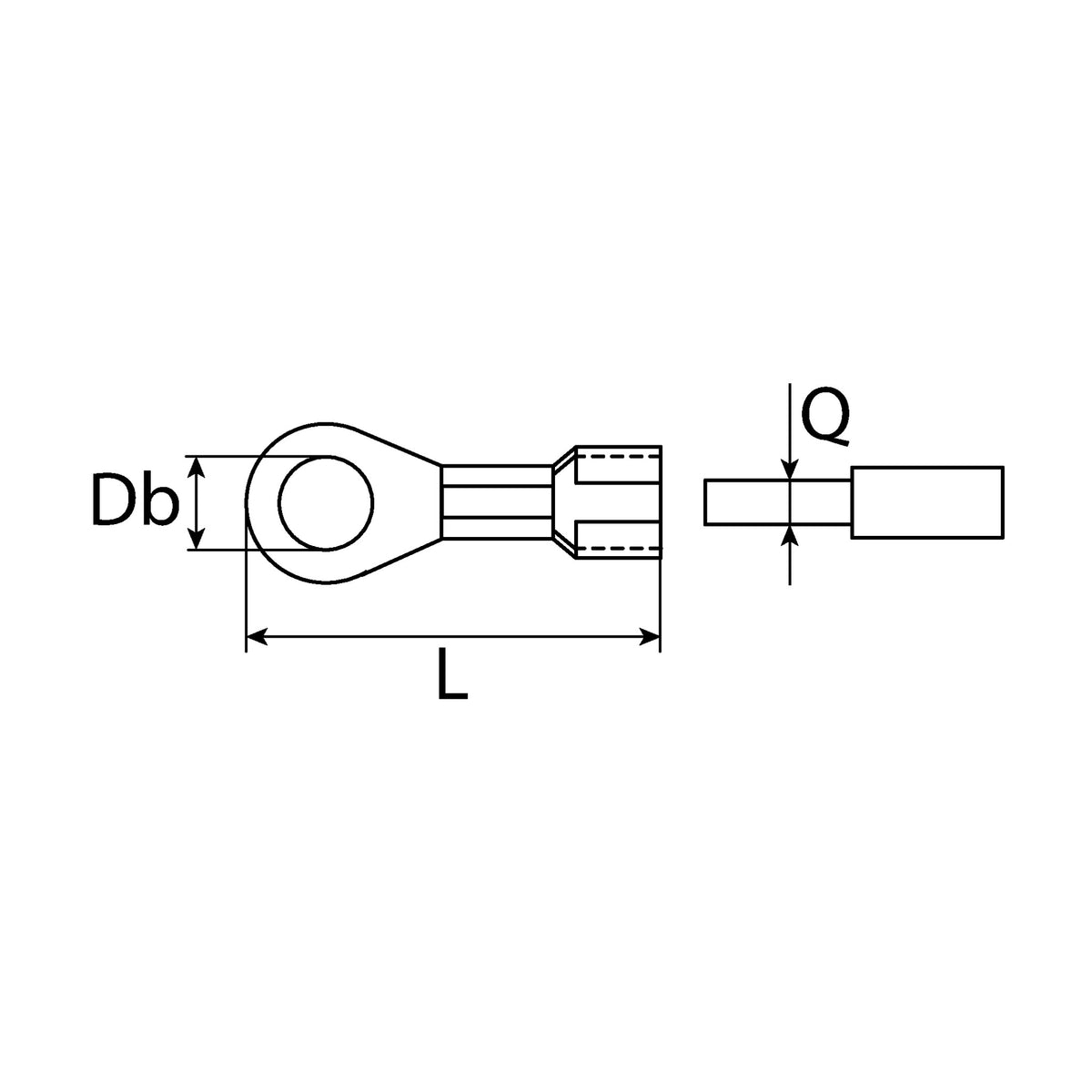

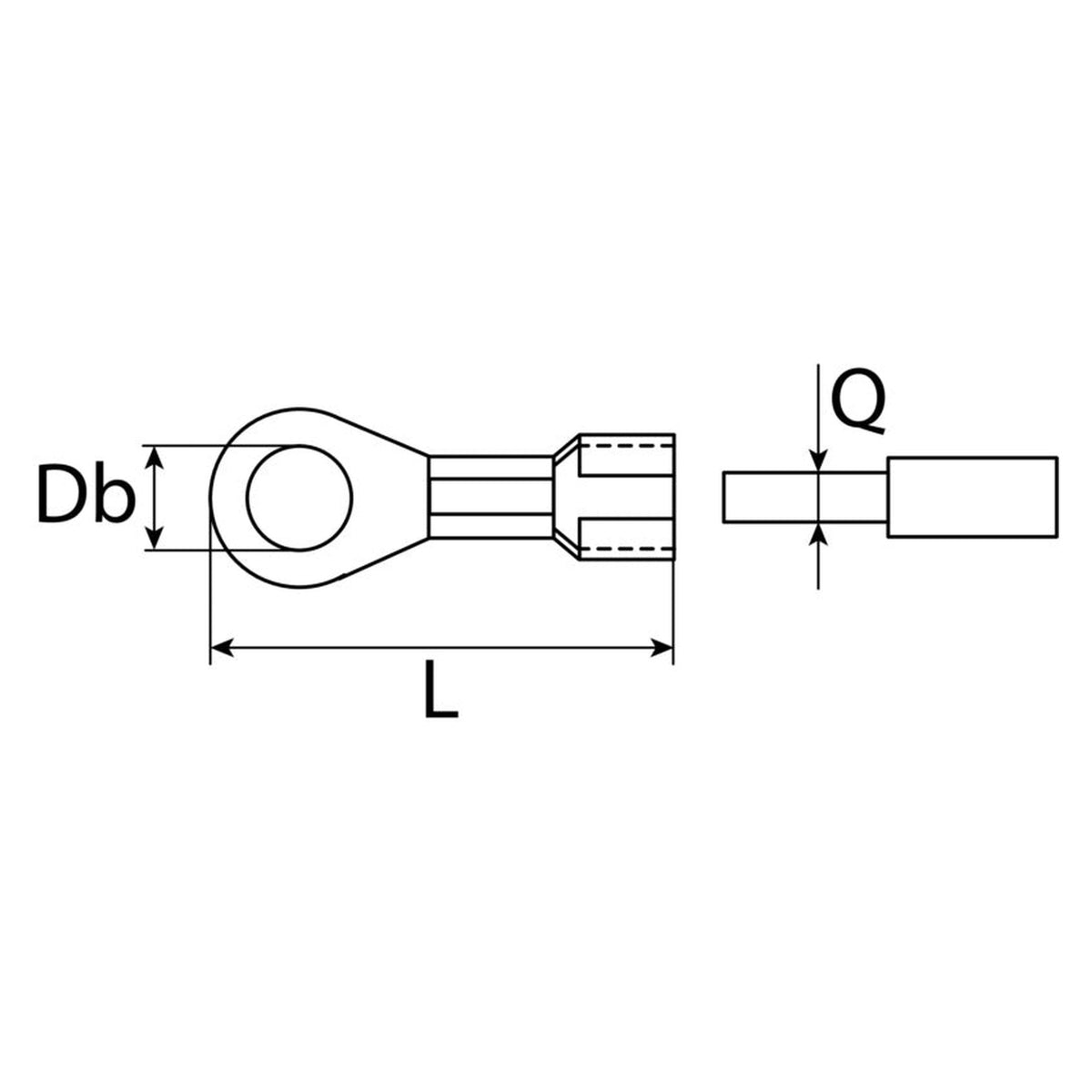

Für die Auswahl zählen drei Werte: der Schraubendurchmesser, hier 8 mm metrisch, der Leiterquerschnitt der Ader zwischen 1,5 und 2,5 mm² sowie die Gesamtlänge der Ringzunge von 26 mm. Wer eine Isolierung über dem Crimpübergang braucht, wählt keine unisolierte, sondern eine isolierte Ausführung.

Häufige Fragen

Welchen Schraubendurchmesser deckt die Ringzunge ab?

Sie passt auf eine Schraubverbindung mit 8 mm metrischem Durchmesser (M8). Angegeben sind dazu ein Lochdurchmesser von 8,3 mm und ein Durchgangslochdurchmesser von 8,2 mm; für die Auswahl zählt der Schraubendurchmesser M8.

Welche Aderquerschnitte passen in die Crimphülse?

Vorgesehen sind Querschnitte von 1,5 bis 2,5 mm². Für dünnere oder dickere Adern braucht es eine Ringzunge mit passendem Querschnittsbereich, sonst sitzt die Ader in der Hülse zu locker oder zu stramm.

Ist die Ringzunge isoliert?

Nein, unisoliert bedeutet, dass kein Kunststoffkragen über der Crimphülse sitzt und der Übergang zur Ader offen bleibt. Wer einen Berührungsschutz am Übergang möchte, greift zu einer isolierten Ausführung.

Wie viel Strom darf über den Anschluss fließen?

Dazu ist nichts angegeben. Zulässiger Strom, Erwärmung und Übergangswiderstand hängen von der Auslegung des gesamten Stromkreises ab und sind bei der Elektroplanung beziehungsweise durch die Fachkraft zu klären, nicht an dieser Ringzunge allein.
