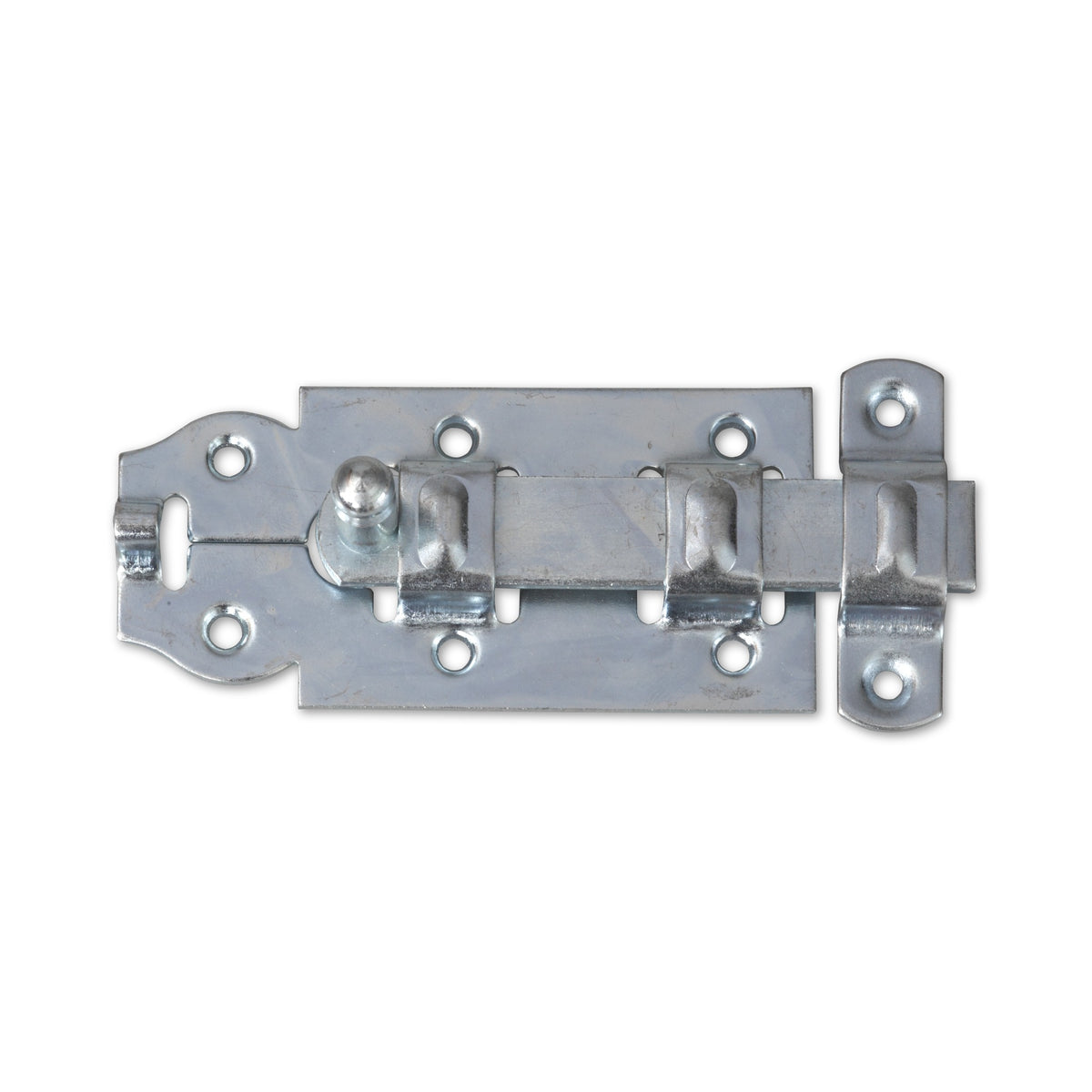

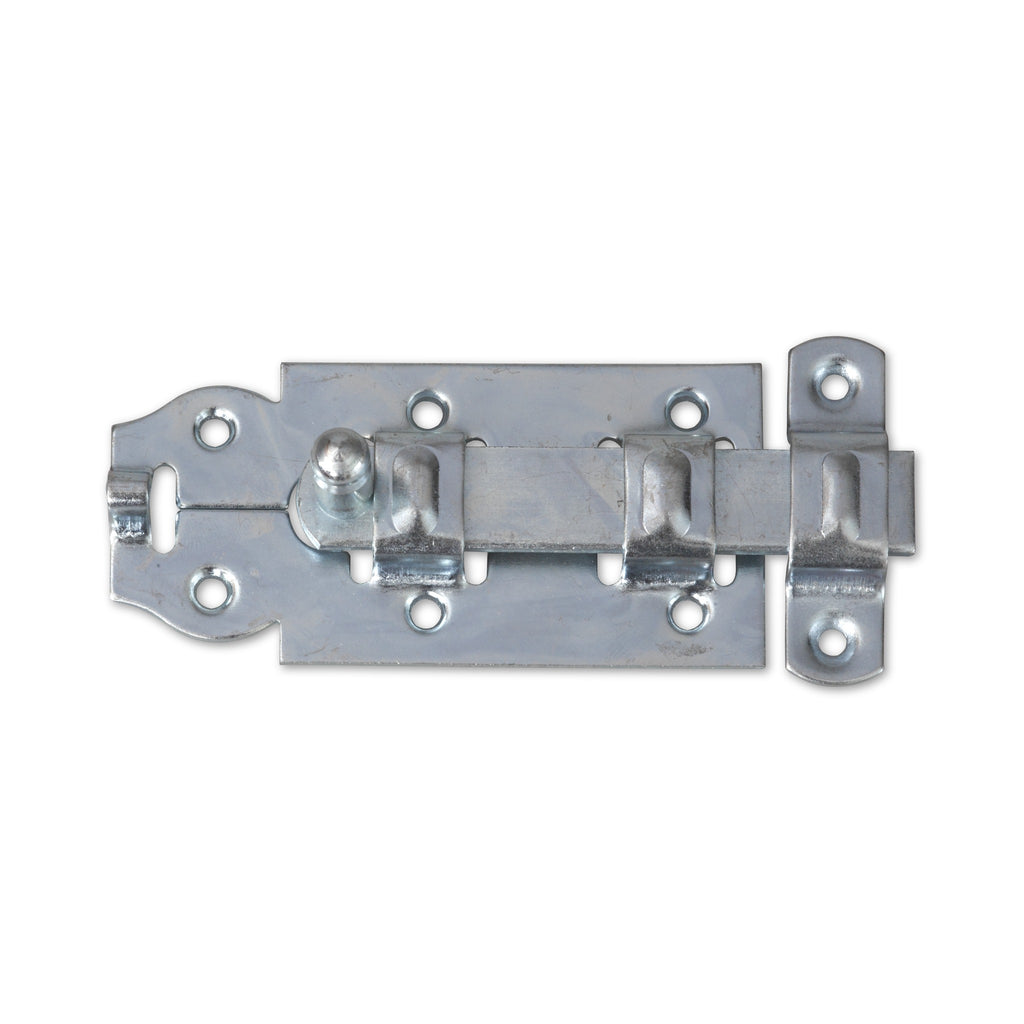

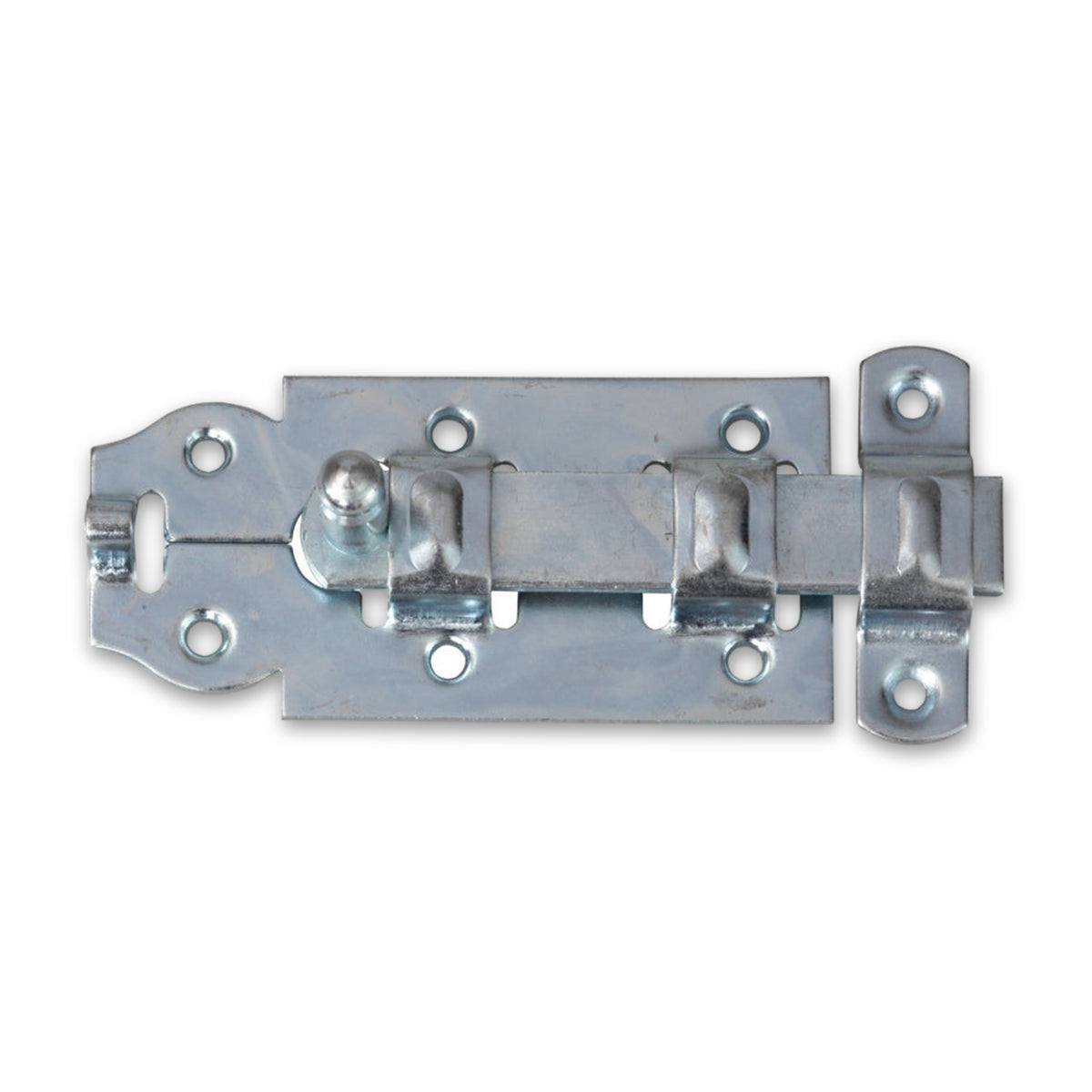

Rollenriegel gerade, Stahl verzinkt, 8 Befestigungslöcher

Ein Riegel, dessen Schieber auf Rollen aufliegt

Ein Riegel verschließt Türen, Tore, Läden und Klappen, indem ein Schieber quer über die Fuge fährt. Bei dieser Ausführung sind in die Führungslaschen Rollen eingeschlossen, und der Schieber liegt beim Verschieben auf ihnen auf statt auf dem blanken Blech der Lasche.

Am Tor wandert der Schieber in die Schlaufe

Das Gegenstück der geraden Bauform ist die Riegelschlaufe. In ihr liegt der vorgeschobene Schieber auf, während gekröpfte Riegel gegen ein Schließblech arbeiten. Bevor Du bohrst, gehören Ausschub, Schieberquerschnitt, Einbauabstand und Lochbild an der Stelle zusammengelegt, an der Flügel und Rahmen aufeinandertreffen.

Was die Bauform festlegt und was nicht

• Acht Löcher mit 4,6 mm: So weit darf der Schaft des Befestigungsmittels höchstens auftragen. Welche Schrauben oder Nägel das sind und ob sie beiliegen, sagt die Bauform nicht.
• Zwei Millimeter Blech: So stark sind Laschen und Schieber ausgeführt. Ein Wert zur Belastbarkeit folgt aus dieser Stärke nicht.
• Mitwachsende Breite: Von 100 auf 160 mm Länge nimmt die Breite von 45 auf 65 mm zu. Der längere Riegel braucht am Flügel also auch quer mehr Platz.

Häufige Fragen

Warum sitzen Rollen in den Führungslaschen?

Die Rollen sitzen eingeschlossen in den Laschen und bilden die Auflage, über die der Schieber läuft; flächig auf dem Blech gleitet er dadurch nicht. Wie leichtgängig das nach Jahren im Freien bleibt, ist damit nicht gesagt.

Gehört die Riegelschlaufe zum Riegel?

Die Schlaufe ist ein eigenes Bauteil am Gegenflügel oder am Rahmen. Angeboten werden Schlaufen mit Nagellöchern und mit versenkten Schraublöchern, und welche davon zu dieser Ausführung kommt, legt die gerade Bauform nicht fest.

Macht ein Riegel eine Tür einbruchsicher?

Er hält den Flügel mechanisch geschlossen. Eine Widerstandsklasse nach DIN EN 1627 gilt dagegen immer dem ganzen Bauelement aus Tür, Rahmen und Beschlag; auf einen einzelnen Beschlag lässt sie sich nicht übertragen.
