Rosette Form 4 für Senkschrauben, Messing vernickelt, Senkung 90 Grad

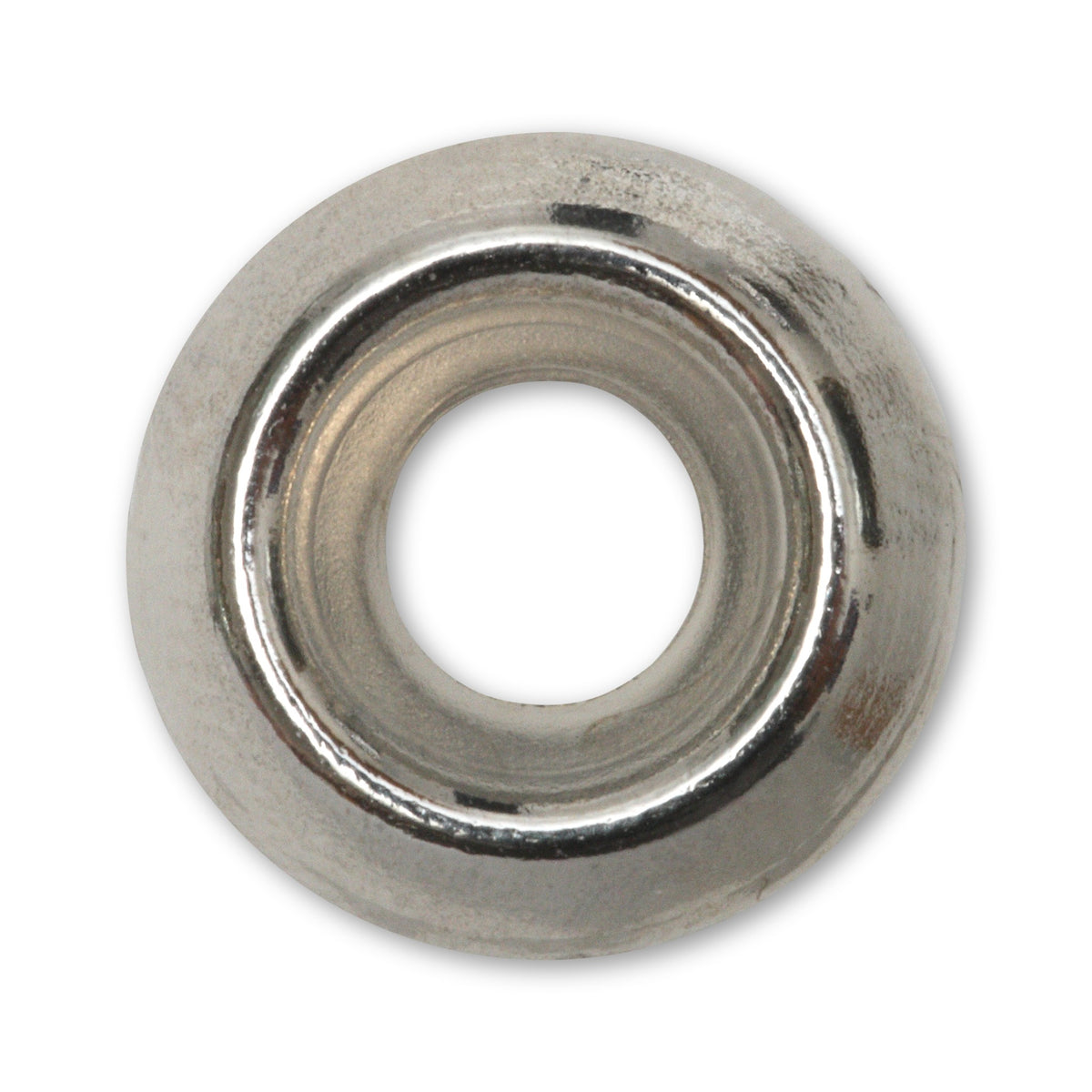

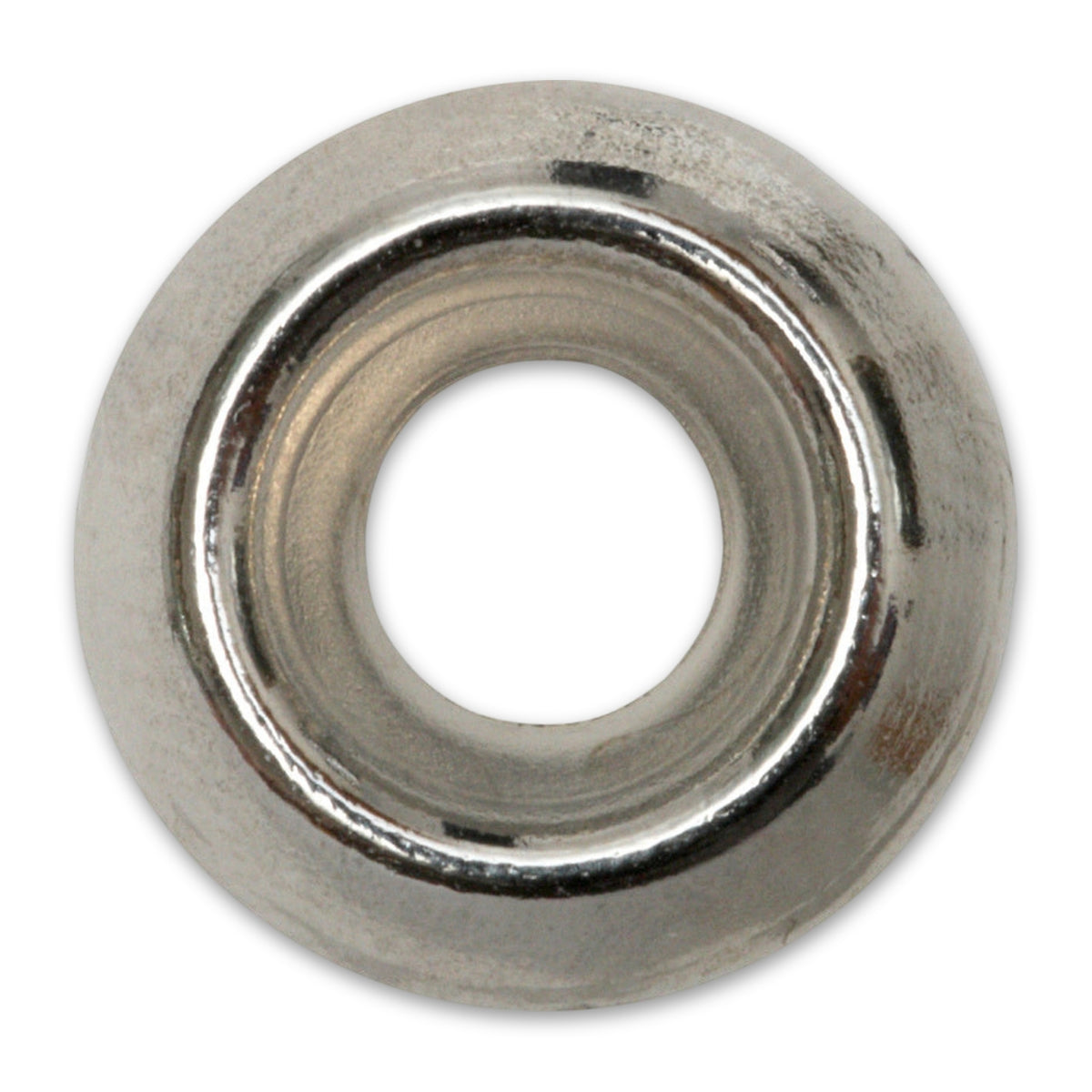

Die Rosette ist eine Auflage mit kegeliger Innensenkung für Senkschrauben. Sie liegt zwischen Schraubenkopf und Untergrund und dient der Unterlage, der Zentrierung und dem Druckausgleich. Sie besteht aus vernickeltem Messing, trägt die Bezeichnung Form 4 und hat einen Öffnungswinkel von 90 Grad.

Der Senkkopf sitzt im Kegel statt auf der Bohrungskante

Ein Senkkopf schließt bündig ab und braucht dafür eine kegelige Aufnahme. Die Rosette bringt sie mit: Der Kopf legt sich in die Innensenkung, die Schraube findet ihre Mitte, und der Druck verteilt sich über den breiten Rand auf eine größere Auflagefläche. Das schont weiche Werkstoffe wie Holz oder Aluminium.

Woran sich die passende Größe erkennen lässt

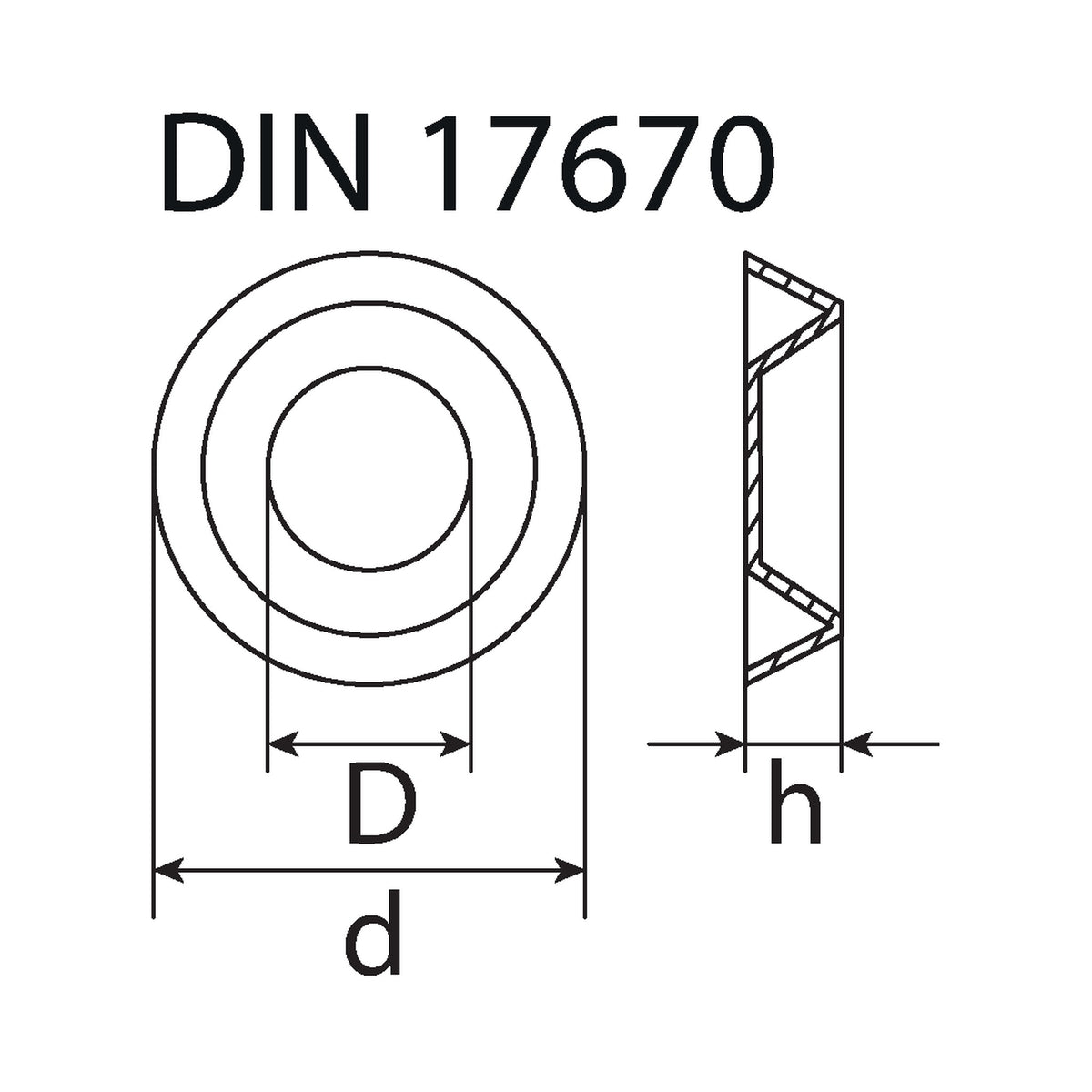

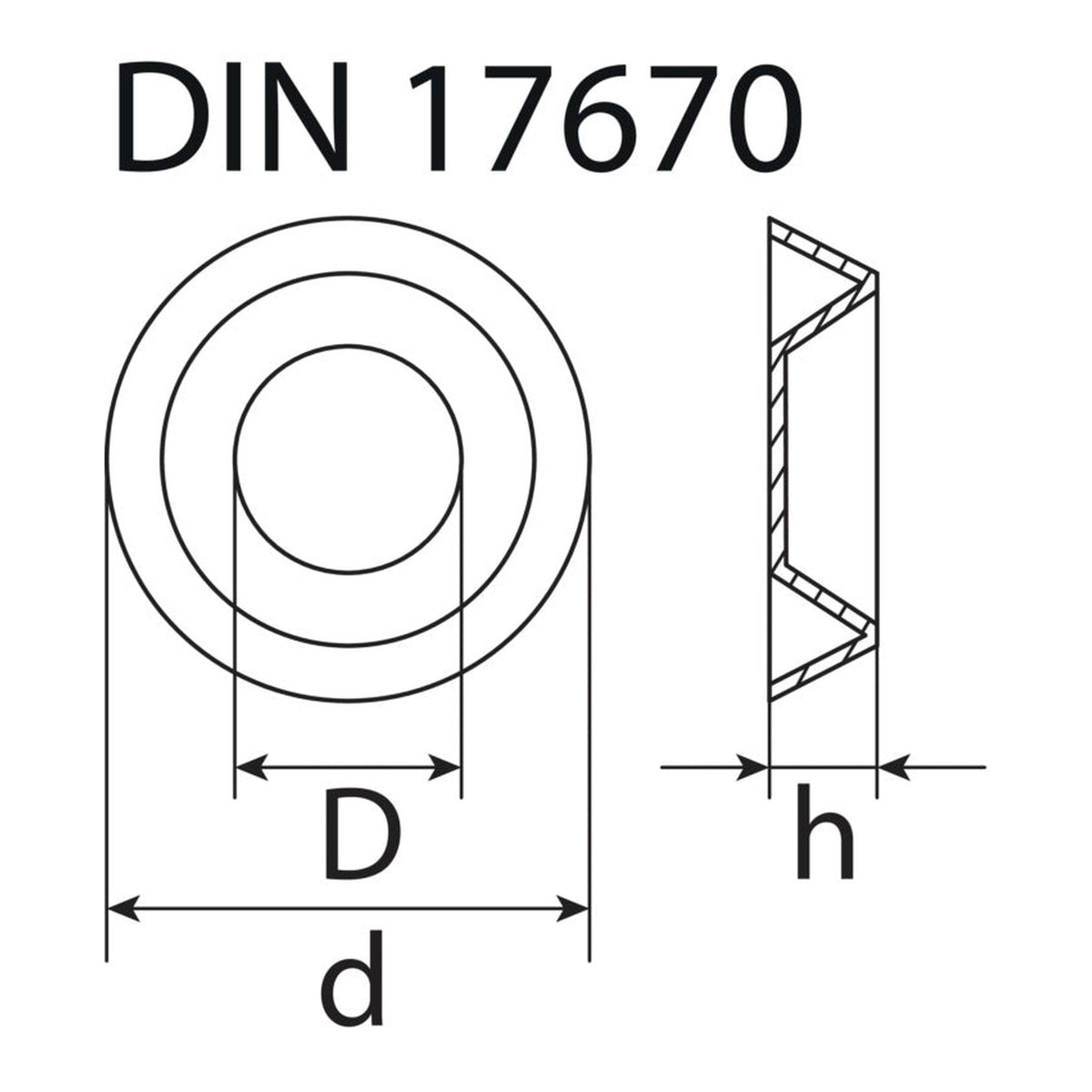

Die Größenangabe nennt zuerst den Innen-, dann den Außendurchmesser in Millimetern.

• Innendurchmesser 4,8 bis 6 mm: die Öffnung, durch die der Schaft läuft.
• Außendurchmesser 11 bis 13 mm: der Rand, über den sich der Druck verteilt.
• Höhe 2,4 bis 3 mm: um dieses Maß trägt die Rosette auf, was bei Teilen zählt, die darüber oder daneben anliegen.
• Öffnungswinkel 90 Grad in allen Größen: Er sollte zum Winkel des Senkkopfes passen.

Wo Rosetten zum Einsatz kommen

Rosetten dieser Art werden dort eingesetzt, wo eine Senkschraube eine empfindliche Auflage schonen oder sauber zentriert sitzen soll: im Möbelbau und Innenausbau (Schreiner, Tischler), bei Verkleidungen im Fahrzeuginnenraum, bei Blecharbeiten im Metallbau und bei Reparaturen in Haus und Werkstatt. Die Schraube wird durch die Rosette gesteckt und eingedreht, bis der Kopf im Kegel liegt.

Häufige Fragen

Worin unterscheidet sich die Rosette von einer flachen Scheibe?

Die Rosette hat eine kegelige Öffnung, die den Senkkopf aufnimmt. Auf einer flachen Scheibe mit zylindrischer Bohrung sitzt ein Senkkopf nur mit seiner Kante auf; in der Rosette liegt er flächig und mittig.

Für welche Schrauben ist die Rosette gedacht?

Für Senkschrauben, deren Kopf bündig abschließen soll. Im Fachhandel werden Rosetten dieser Art für Holz-, Gewinde- und Blechschrauben geführt; als typischer Winkel des Senkkopfes gilt 90 Grad. Vor der Bestellung Schaftdurchmesser und Kopfwinkel der vorhandenen Schraube mit den Maßen vergleichen.

Wofür steht die Nummer DIN 17670 im Produktnamen?

Unter dieser Nummer wird die Ware geführt, eine Maßnorm der Rosette ist sie nicht. Sie gehört zu einer zurückgezogenen Werkstoffnorm für Kupferbänder und -bleche. Für die Auswahl zählen Maße und Öffnungswinkel.

Eignet sich die Rosette für tragende Holzverbindungen oder als Schraubensicherung?

Nein, dafür ist sie nicht vorgesehen. Für tragende Holzverbindungen gibt es Vollrosetten und Senkscheiben, die unter dem Kopf von Senkkopf-Holzbauschrauben den Kopfdurchzug verringern sollen; gegen selbsttätiges Lösen helfen Sicherungsscheiben oder Sicherungsmuttern.
