Rundstecker teilisoliert, PVC-Isolierung, 600 V

Rund gesteckt, nicht flach gesteckt

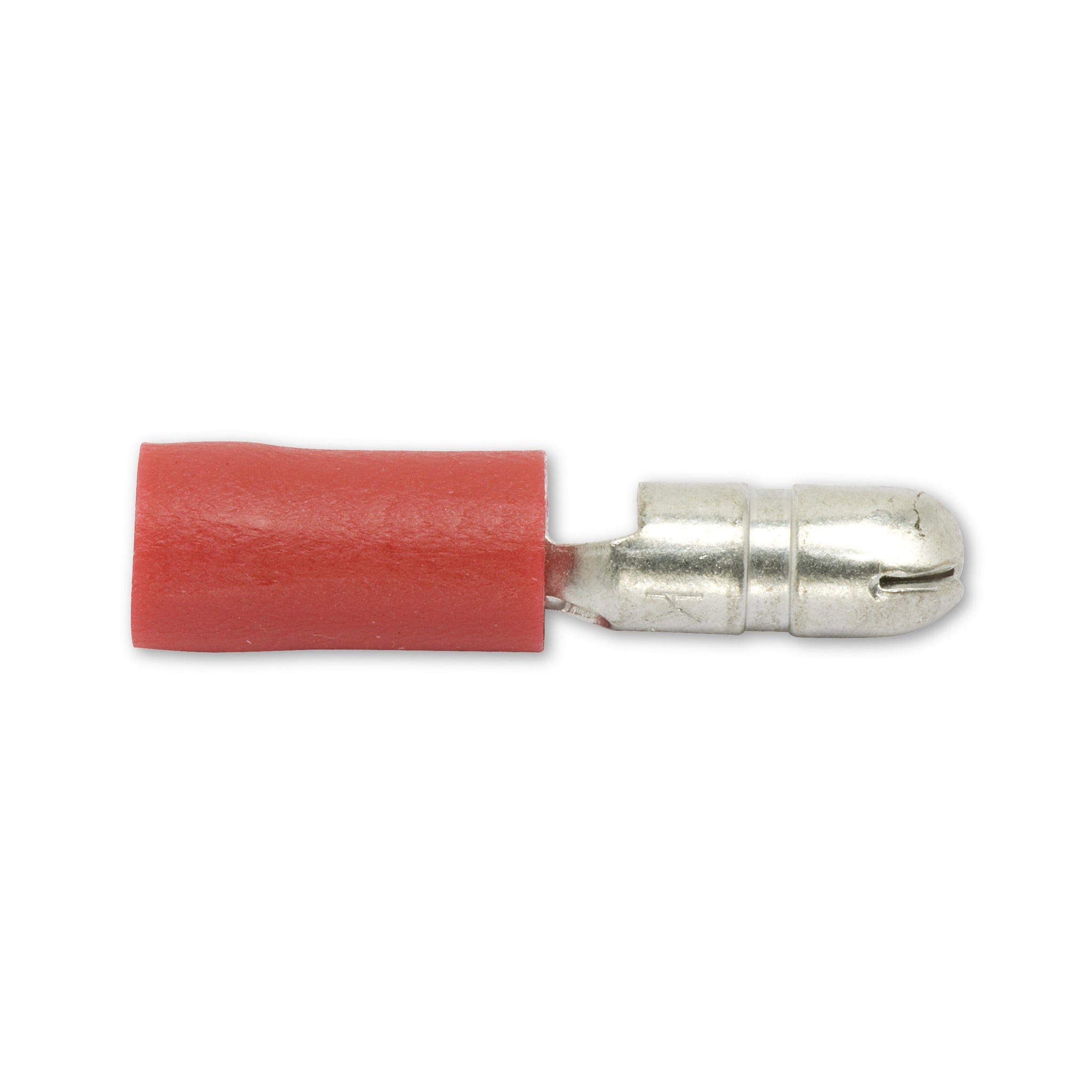

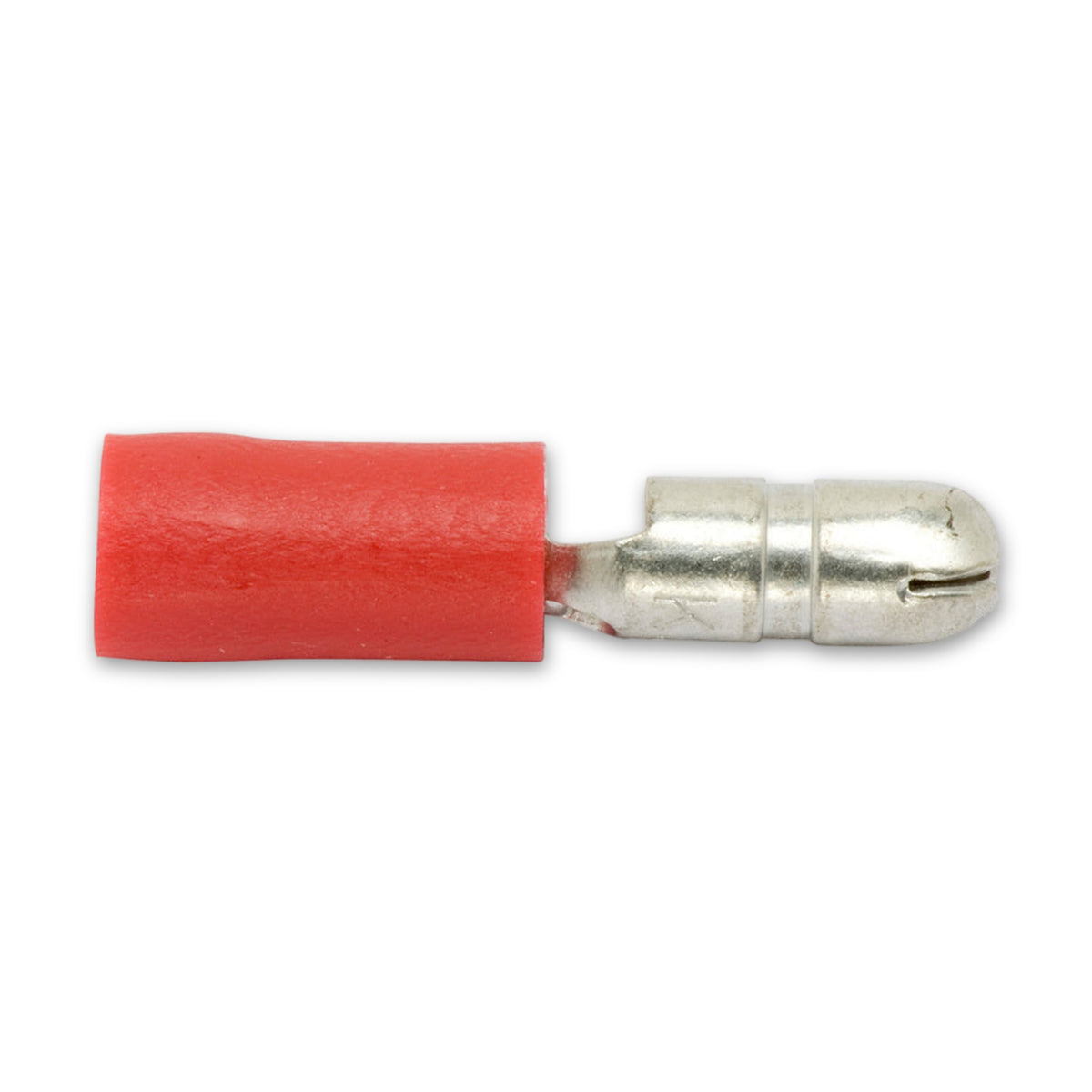

Am Ende der Ader sitzt bei diesem Bauteil ein runder Steckerstift. Er gehört in eine runde Steckaufnahme, nicht auf eine flache Steckfahne mit eigenen Steckgrößen. Über der Anschlusshülse liegt eine Hülle aus PVC, der Stift selbst bleibt frei. Der Rundstecker deckt in drei Ausführungen unterschiedliche Aderquerschnitte ab.

Der Aderquerschnitt entscheidet über Farbe und Baulänge

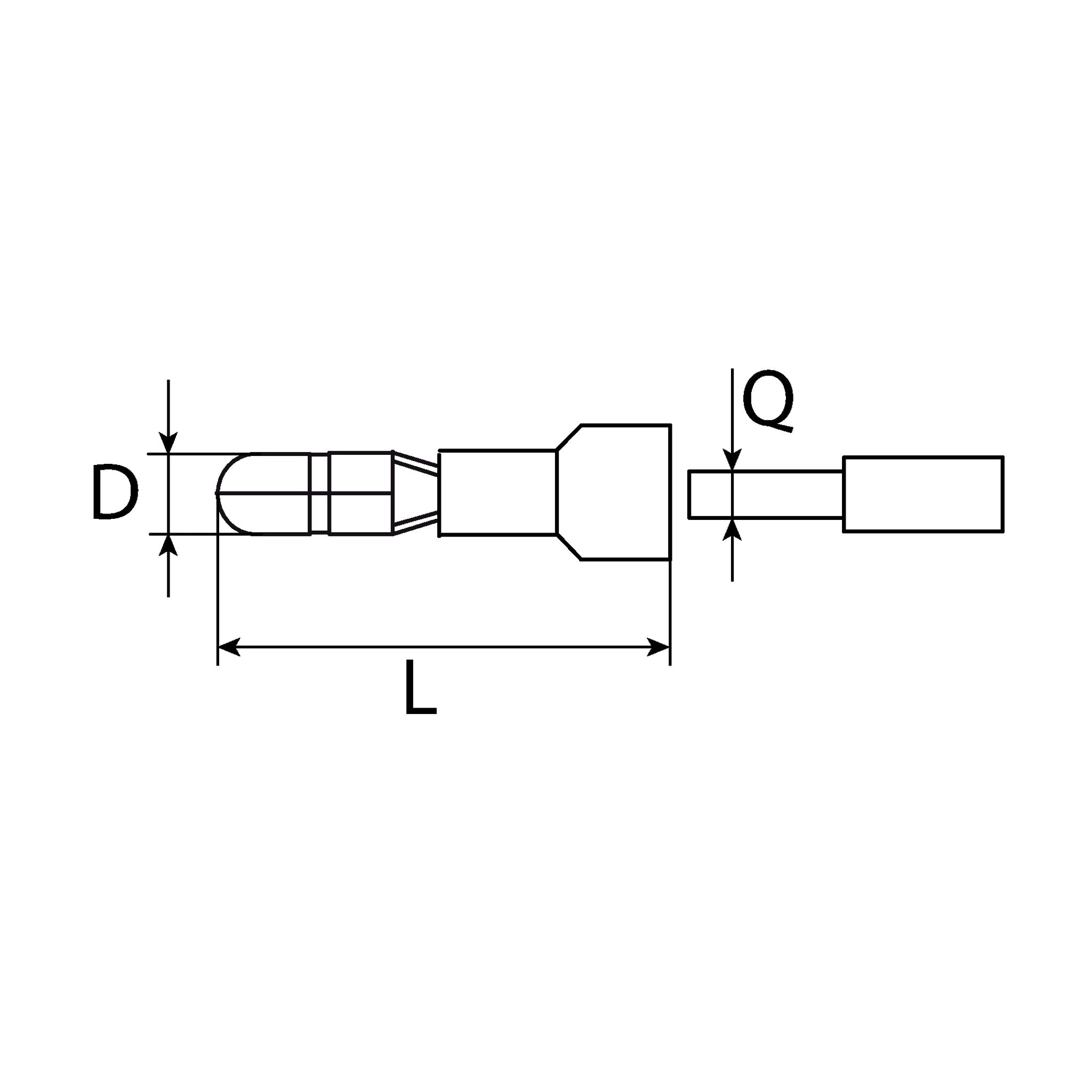

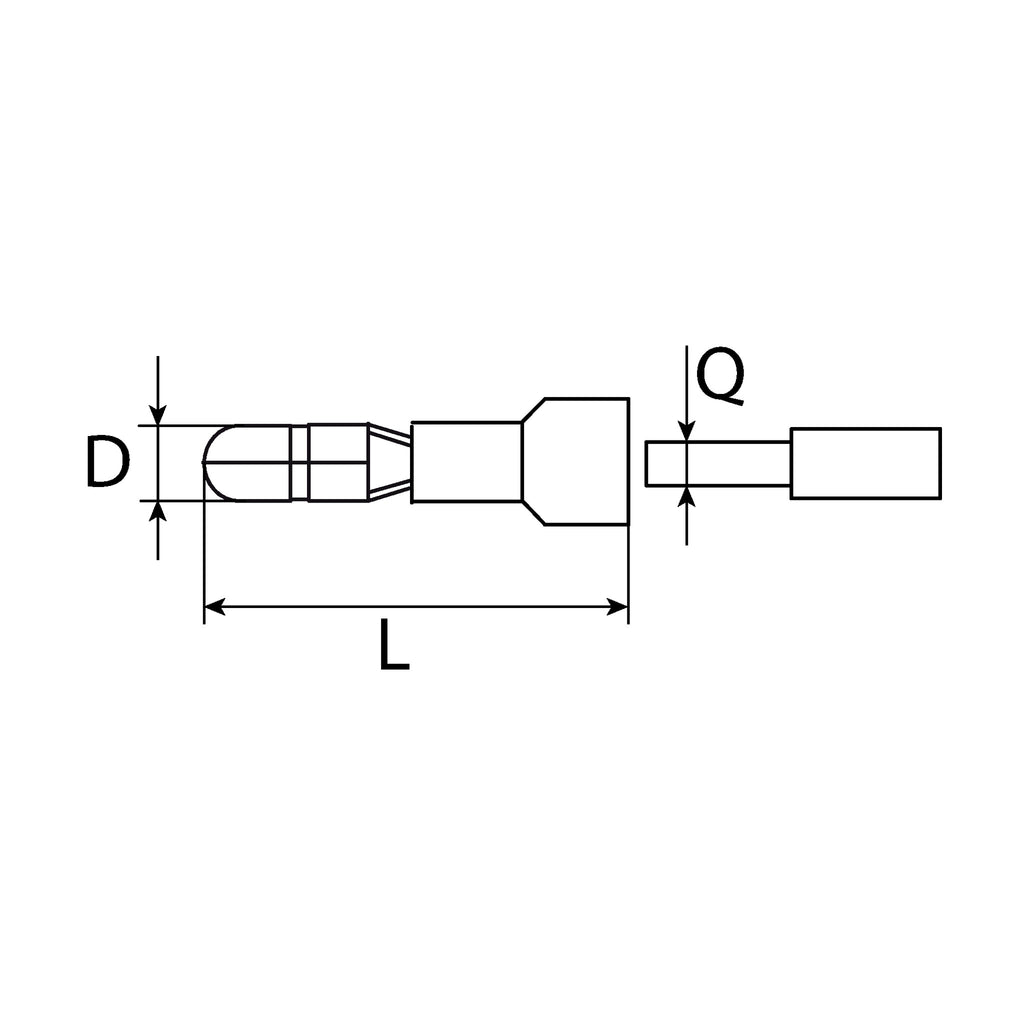

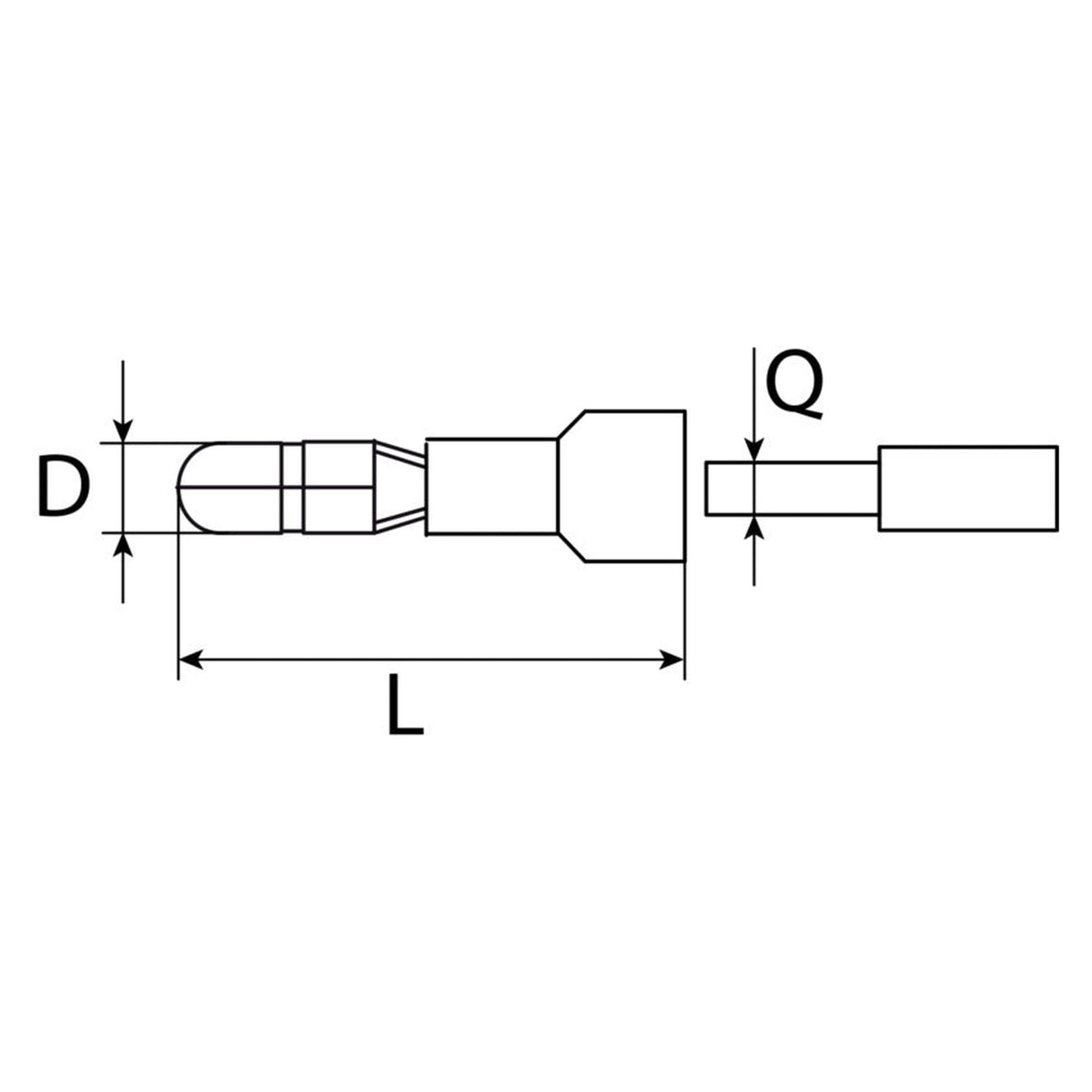

Jede der drei Ausführungen ist für einen eigenen Querschnittsbereich ausgelegt und trägt dafür eine eigene Farbe: Rot für 0,5 bis 1 mm², Blau für 1,5 bis 2,5 mm² und Gelb für 4 bis 6 mm². Mit dem größten Bereich wächst die Baulänge von 21,5 mm auf 24 mm. Die Auswahl richtet sich damit nach dem Querschnitt der Ader, die angeschlossen wird, nicht nach Belieben.

Was an dieser Ausführung feststeht

• Teilisoliert: Die PVC-Hülle sitzt über der Anschlusshülse und lässt den Stift frei; anders ließe sich der Stecker nicht in die runde Aufnahme führen.
• Temperaturbeständigkeit: -10 °C bis 75 °C.
• Nennspannung max. 600 V: Angabe zur Ausführung, keine Zusage zu Strom, Übergangswiderstand oder Einsatzdauer.
• Farbe nach Aderbereich: Jede Ausführung trägt ihre eigene Hülsenfarbe und zeigt damit an, für welchen Querschnitt sie gedacht ist.

Häufige Fragen

Passt der Rundstecker auch auf eine flache Steckfahne?

Nein, das Gegenstück ist eine runde Aufnahme. Für flache Steckfahnen mit den Größen 2,8, 4,8, 6,3 oder 9,5 mm gibt es eigene Flachsteckverbindungen; ein runder Steckerstift fällt nicht in deren Anwendungsbereich.

Woran erkenne ich, welche Ausführung zu meiner Ader passt?

An der Farbe der Hülse: Rot steht für einen Aderquerschnitt von 0,5 bis 1 mm², Blau für 1,5 bis 2,5 mm² und Gelb für 4 bis 6 mm². Prüfen Sie vor der Bestellung den Querschnitt Ihrer Ader, dann lässt sich die passende Farbe direkt zuordnen.

Bis zu welcher Spannung und in welchem Temperaturbereich lässt sich der Stecker verwenden?

Die Nennspannung beträgt maximal 600 V, die Temperaturbeständigkeit reicht von -10 °C bis 75 °C. Zu zulässigem Strom, Erwärmung im Betrieb und Übergangswiderstand wird keine Aussage getroffen; das bleibt beim Auslegen des Stromkreises zu klären.

Ist eine passende Aufnahme im Lieferumfang enthalten?

Die Verkaufseinheit besteht aus dem Rundstecker allein. Die passende runde Gegenaufnahme wählen Sie separat, abgestimmt auf denselben Aderbereich beziehungsweise Steckdurchmesser wie beim Rundstecker.
