Rundsteckhülse vollisoliert, Messing, 600 V

Runde Steckverbindung für die Kupferader

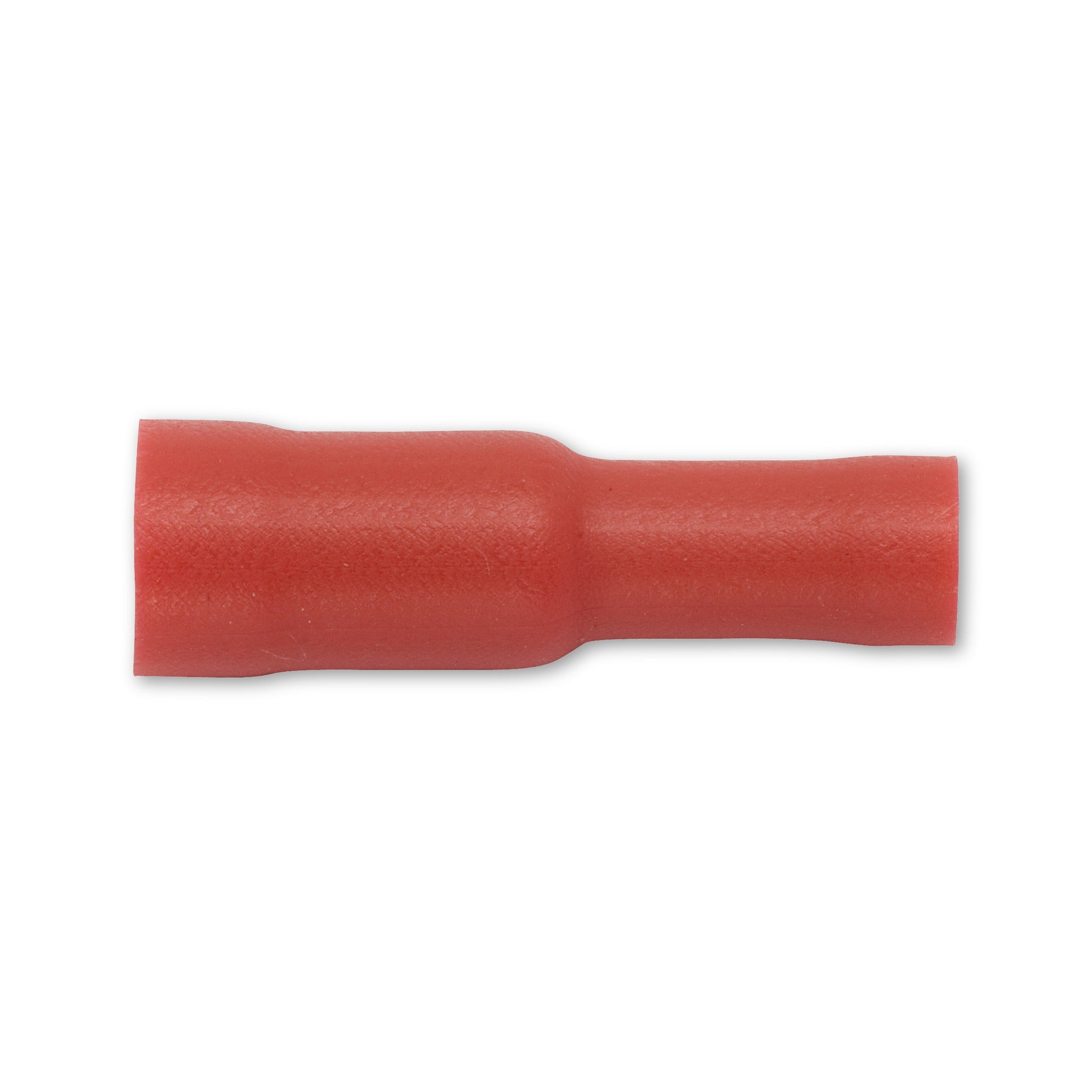

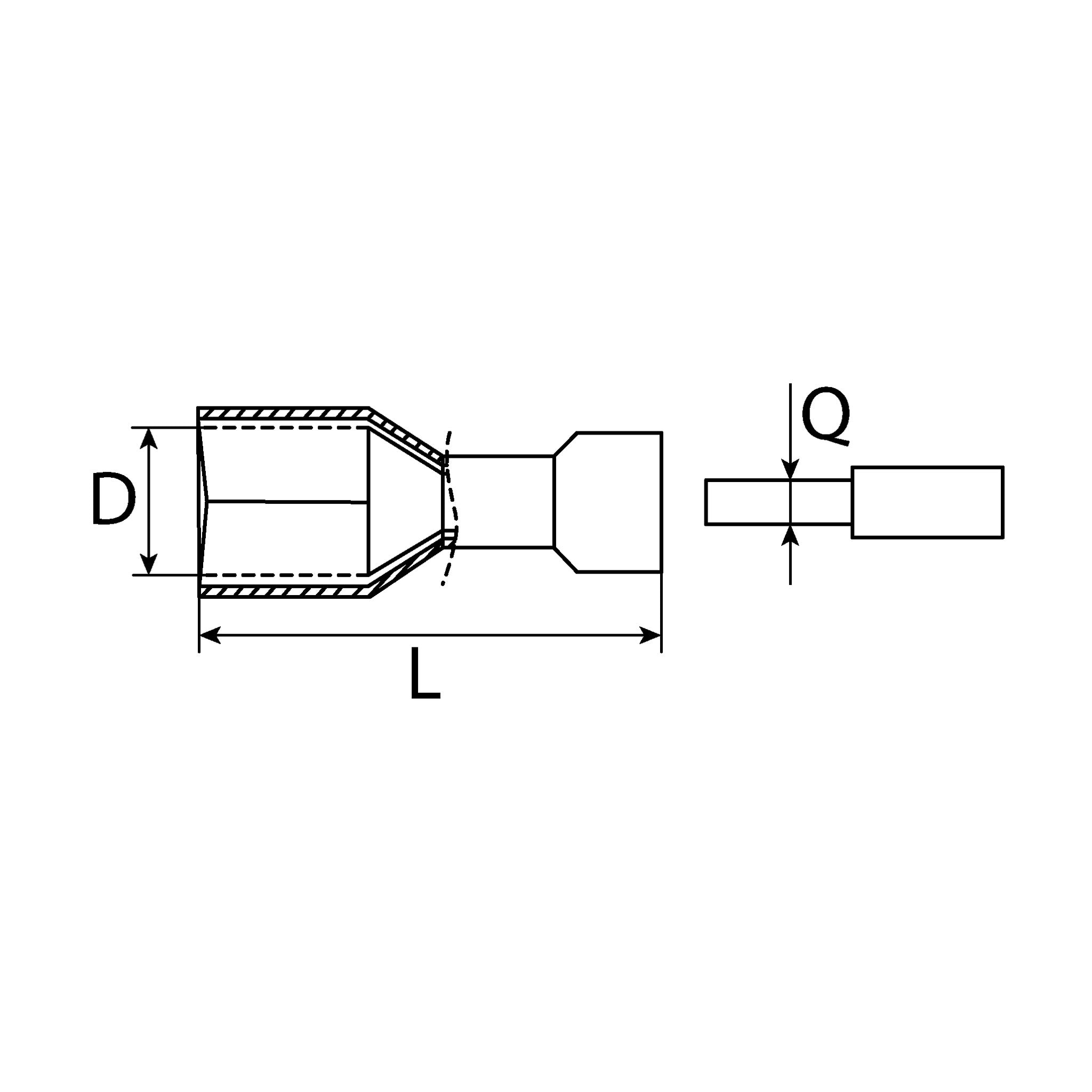

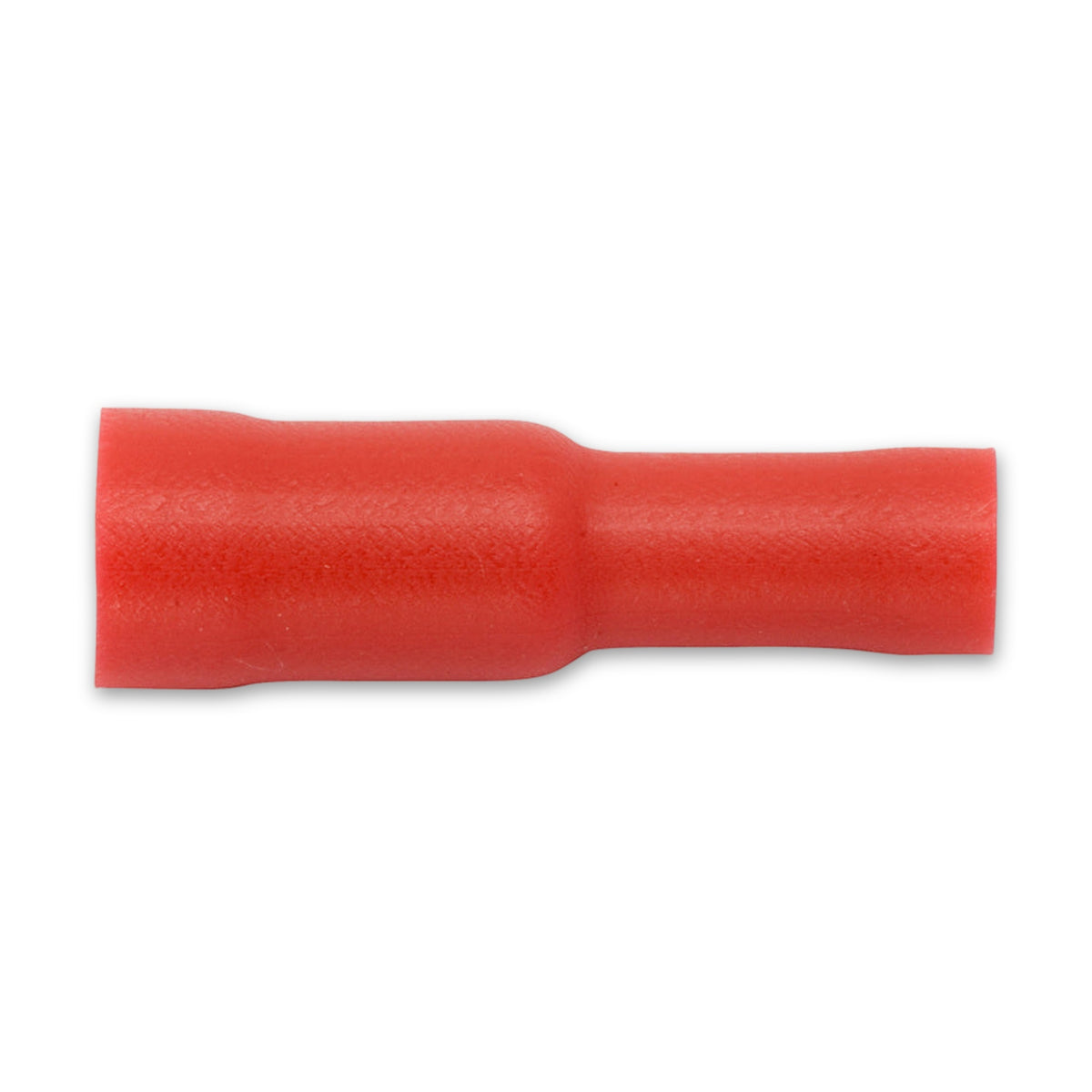

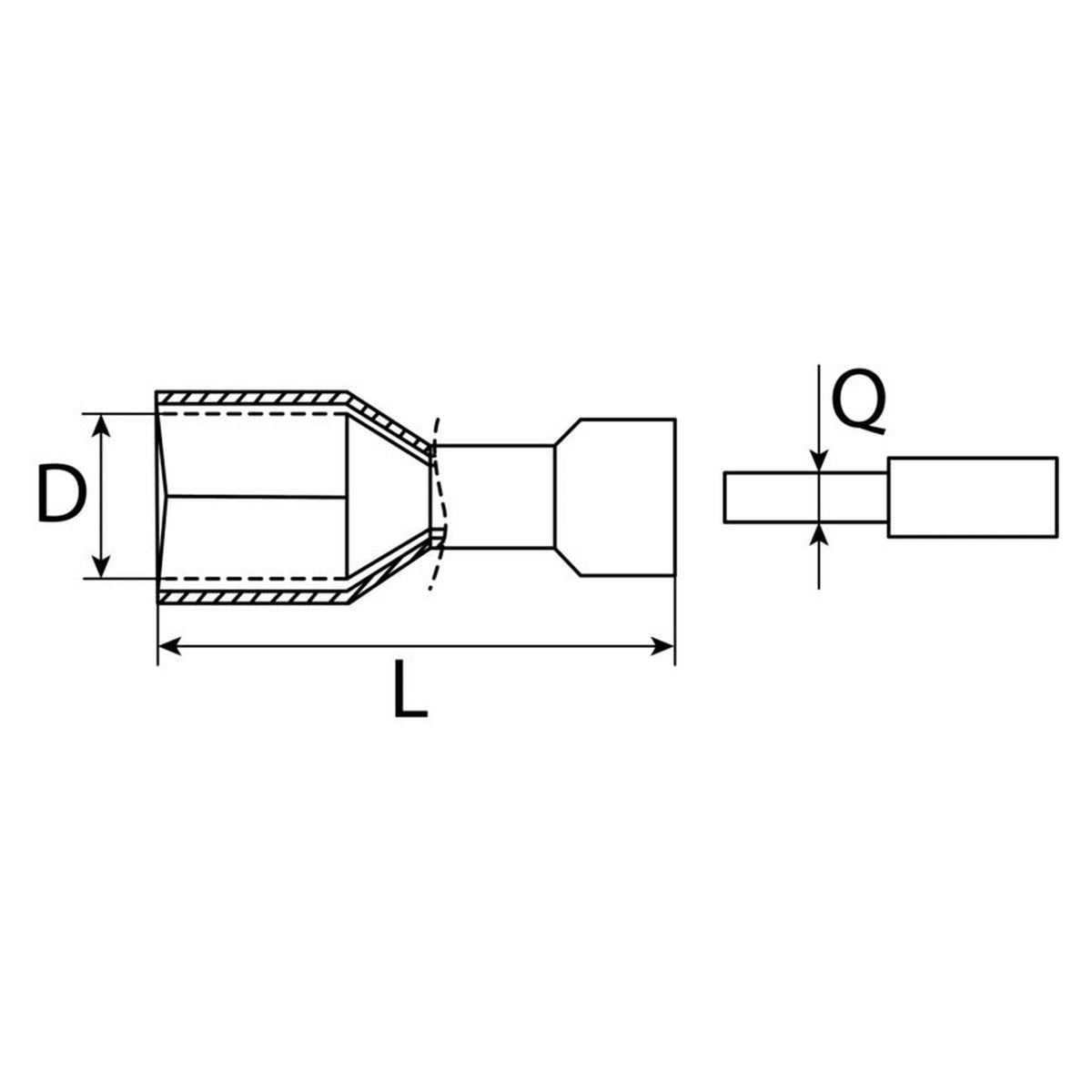

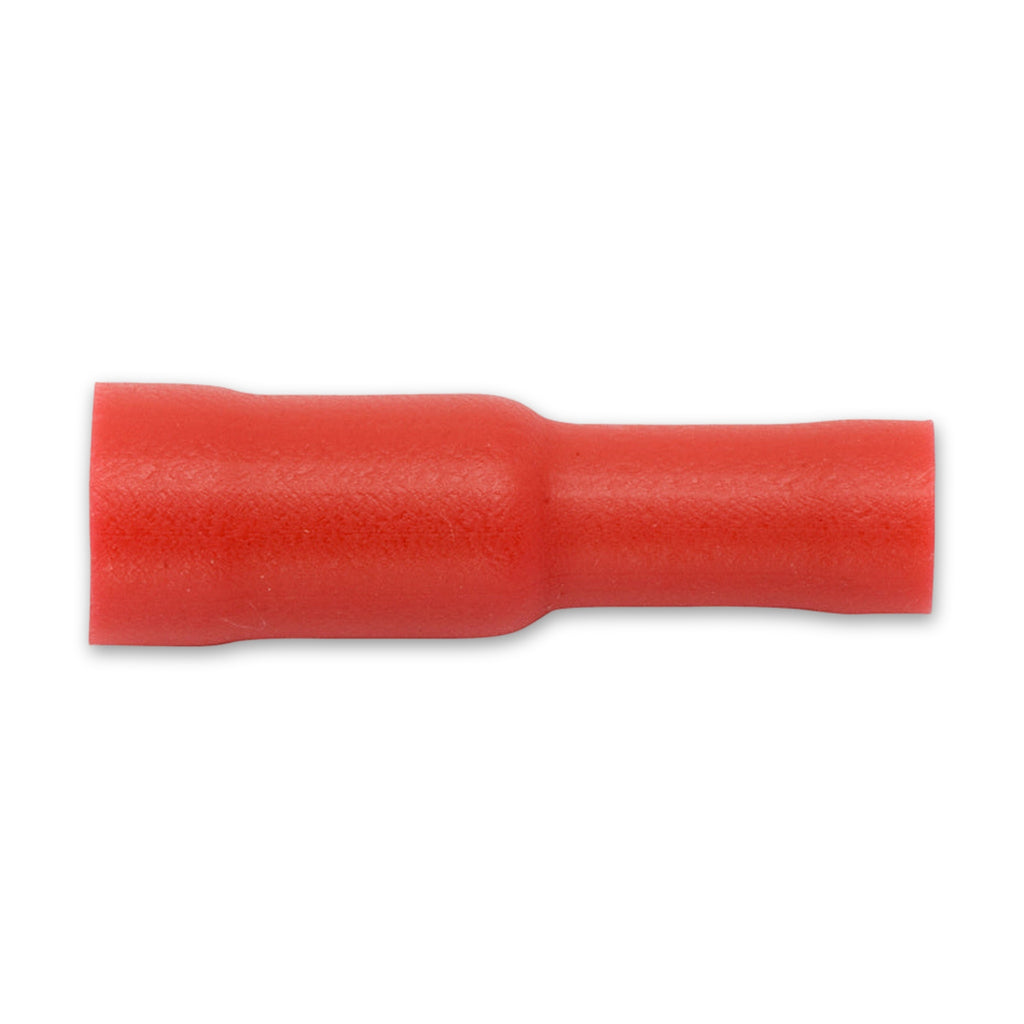

Diese Rundsteckhülse verbindet eine Kupferader mit einem runden Steckerstift und stellt eine gesteckte, lösbare Verbindung her. Auf der Steckseite sind 7 mm angegeben, dort greifen Stift und Hülse ineinander. Außen liegt PVC über die gesamte Länge des Anschlusses, innen sitzt eine Klemme aus Messing für die Ader.

Größe und Farbe zeigen den passenden Aderquerschnitt

Drei Ausführungen dieser Hülse decken unterschiedliche Aderquerschnitte ab: Größe 4 in Rot für 0,50 bis 1,50 mm², Größe 5 in Blau für 1,50 bis 2,50 mm² und Größe 6 in Gelb für 4,00 bis 6,00 mm². Die Farbe der Hülle zeigt so auf einen Blick, zu welchem Querschnittsbereich eine Hülse gehört.

Für Kupferleitung angegeben

Angegeben ist die Klemme für den Anschluss einer Kupferleitung. Für Aluminiumleiter liegt keine Angabe vor.

Nennspannung und Temperaturbereich der Ausführung

Für die Ausführung sind 600 V Nennspannung sowie ein Temperaturbereich von -10 °C bis 75 °C angegeben. Beide Werte beschreiben die Hülse selbst; über den zulässigen Strom oder die Erwärmung an der Kontaktstelle ist damit nichts gesagt, das entscheidet sich am Stromkreis, in den die Verbindung eingebaut wird.

Einsatz in Elektroinstallation und Anlagenbau

Rundsteckhülsen dieser Art kommen dort zum Einsatz, wo Leitungen über einen runden Steckerstift lösbar verbunden werden, etwa in der Elektroinstallation, im Schaltschrank- und Anlagenbau oder in der Haustechnik. Für die Auswahl zählt der Querschnitt der vorhandenen Kupferader.

Häufige Fragen

Warum trägt diese Hülse keine der bekannten Flachsteck-Größen 2,8, 4,8, 6,3 oder 9,5 mm?

Diese Größenreihe gehört zu Flachsteckverbindungen für Flachstecker mit passender Steckhülse und gilt nicht für runde Steckverbindungen wie diese hier. Die Größe dieser Hülse richtet sich stattdessen nach der Artikelbezeichnung und dem angegebenen Kabelquerschnitt.

Welcher Kabelquerschnitt gehört zu welcher Größe und Farbe?

Größe 4 in Rot passt zu 0,50 bis 1,50 mm², Größe 5 in Blau zu 1,50 bis 2,50 mm² und Größe 6 in Gelb zu 4,00 bis 6,00 mm². Wählen Sie die Ausführung nach dem Querschnitt Ihrer Kupferader.

Ist die Hülse auch für Aluminiumleiter geeignet?

Dazu liegt keine Angabe vor; angegeben ist ausschließlich Kupferleitung. Prüfen Sie für Aluminiumleiter die Angaben eines dafür ausgelegten Verbindungsmittels.
