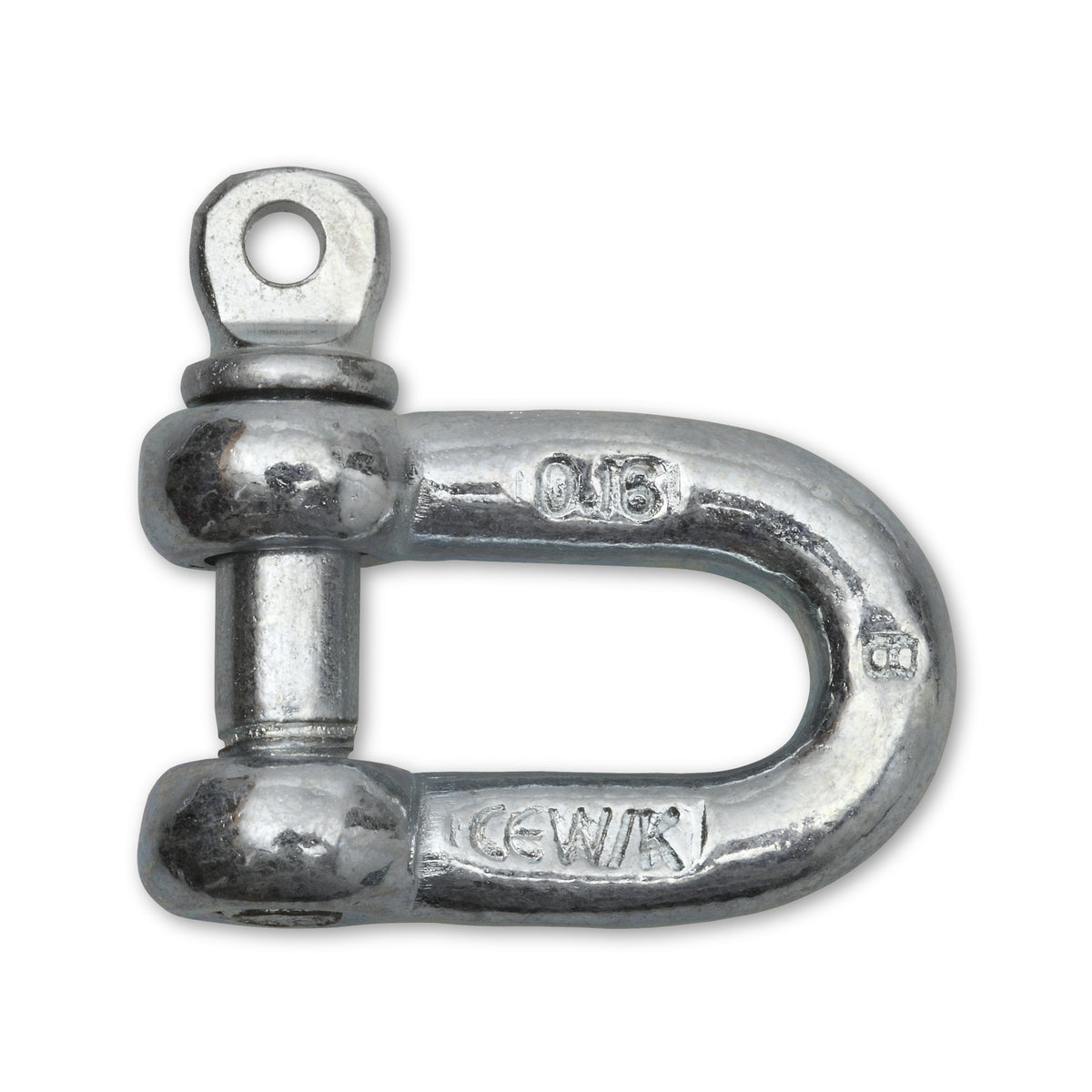

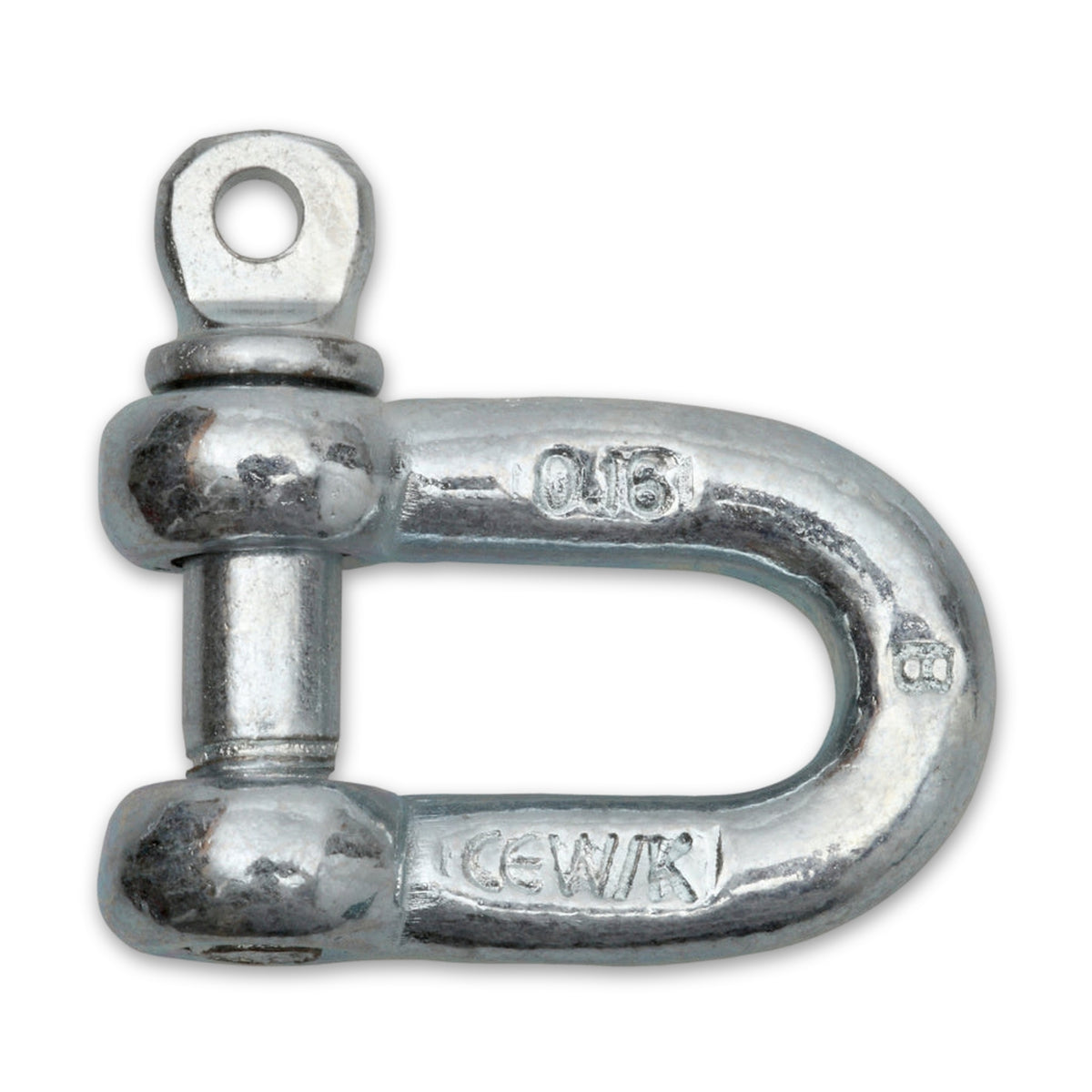

Schäkel Form A, Stahl verzinkt, ähnlich DIN 82101

Die Stelle, an der sich Kette und Bauteil wieder trennen lassen

Ein Schäkel verbindet zwei Teile, und meist sitzt er da, wo ein Seil oder eine Kette auf ein festes Bauteil trifft. Zwischen den beiden Schenkeln des Bügels liegt ein Bolzen, und über ihn läuft, was verbunden wird. Ein geschweißter Ring müsste an dieser Stelle aufgetrennt werden; hier bleibt der Übergang eine Stelle zum Öffnen.

Zwei Maße, zwei Gegenstücke

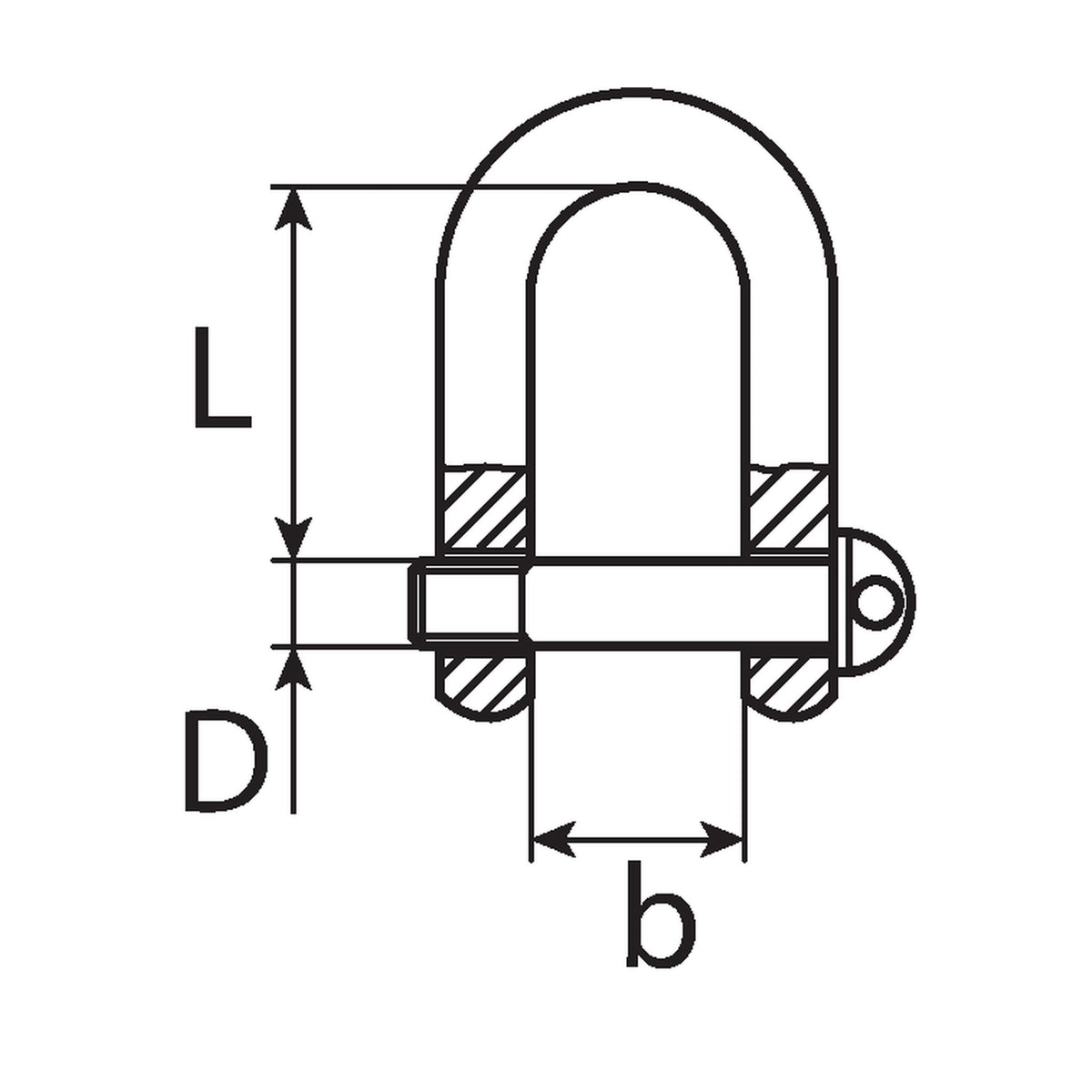

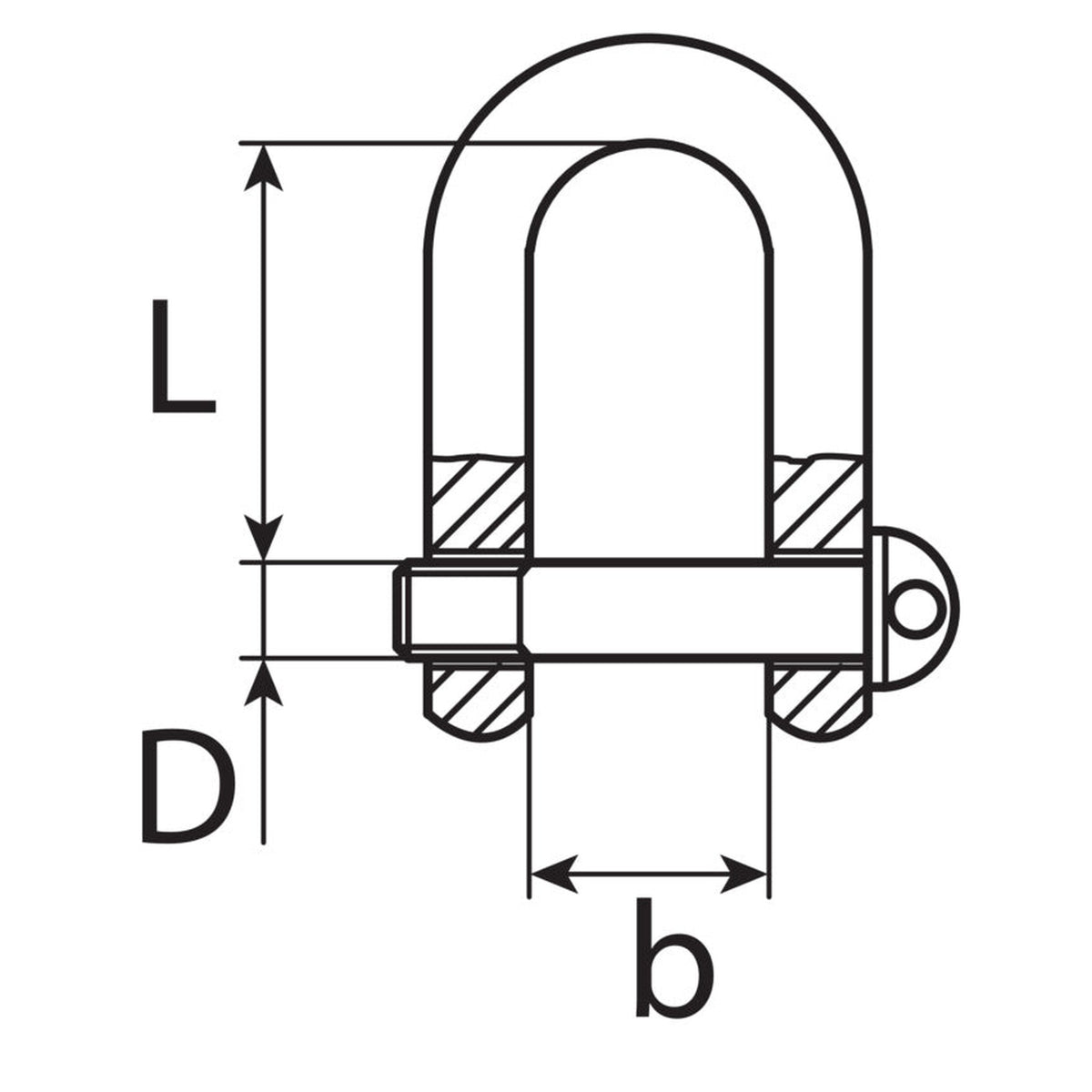

Nach innen zählt die Innenbreite, die von 7 mm in der kleinsten auf 21 mm in der größten Ausführung wächst: Was zwischen die Schenkel gelegt wird, bleibt schmaler als dieser Wert. Der Bolzen dagegen geht durch das Auge des Gegenstücks, und sein Durchmesser läuft von 5 mm bis 16 mm. Die Wahl entscheidet sich damit an zwei Zahlen zugleich und nicht an der Materialstärke des Bügels.

Häufige Fragen

Was besagt die Tonnenangabe im Namen einer Größe?

Der Name jeder Ausführung führt neben dem Bolzenmaß eine Tonnenangabe, und dieselbe Größenordnung steht als Kilogrammwert bei den Artikelmerkmalen. Beide Zahlen bleiben Angaben zur Ware und machen aus ihr kein Anschlagmittel: Das Regelwerk der gesetzlichen Unfallversicherung führt Schäkel unter den lösbaren Verbindungsteilen, die es den Anschlagmitteln zurechnet, und verlangt dort eine dauerhaft und deutlich erkennbare Tragfähigkeitsangabe am Mittel selbst sowie eine Prüfung durch eine befähigte Person in Abständen von längstens einem Jahr.

Wie ist der Bolzen gegen unbeabsichtigtes Lösen gesichert?

Für Schäkel in Trag- und Lastaufnahmemitteln sieht dasselbe Regelwerk diese Forderung als erfüllt an, wenn ein Splint den Schraubbolzen sichert. Ob und wie die Stelle bei dieser Ware ausgeführt ist, bleibt eine Frage an das Teil in der Hand; aus dem Maß des Bolzens folgt dazu nichts.

Was bedeutet der Zusatz ähnlich hinter der Normangabe?

Er sagt, dass sich die Ausführung an eine Norm anlehnt, ohne eine Übereinstimmung mit ihr zu erklären. In welchen Punkten sie ihr folgt und in welchen nicht, geht daraus nicht hervor; eine Güteklasse, eine Konformitätserklärung oder ein Prüfzeugnis ist mit dem Zusatz nicht verbunden.
