Scharnier breit gerollt mit Schrauben, Stahl verzinkt, DIN 7954 Form D

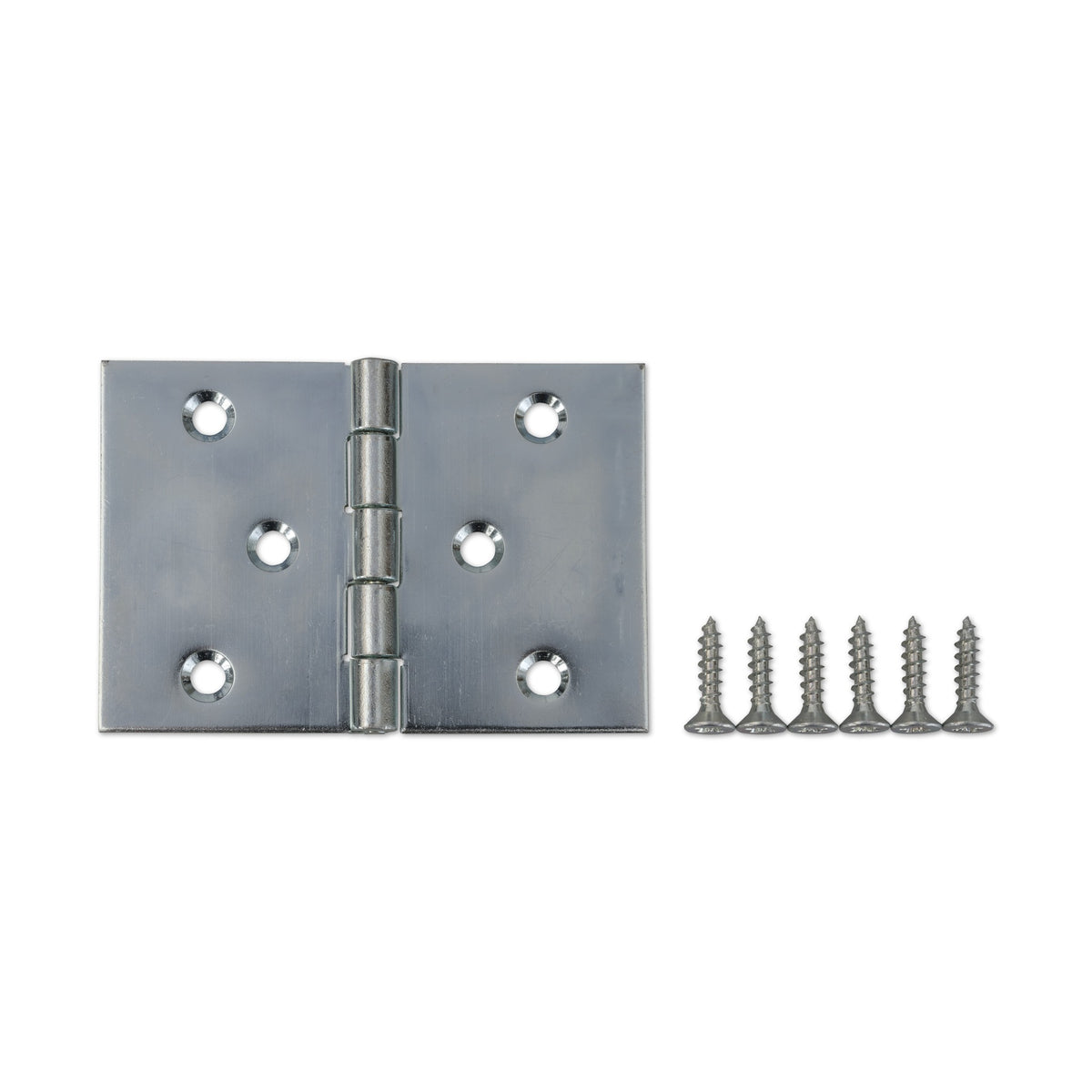

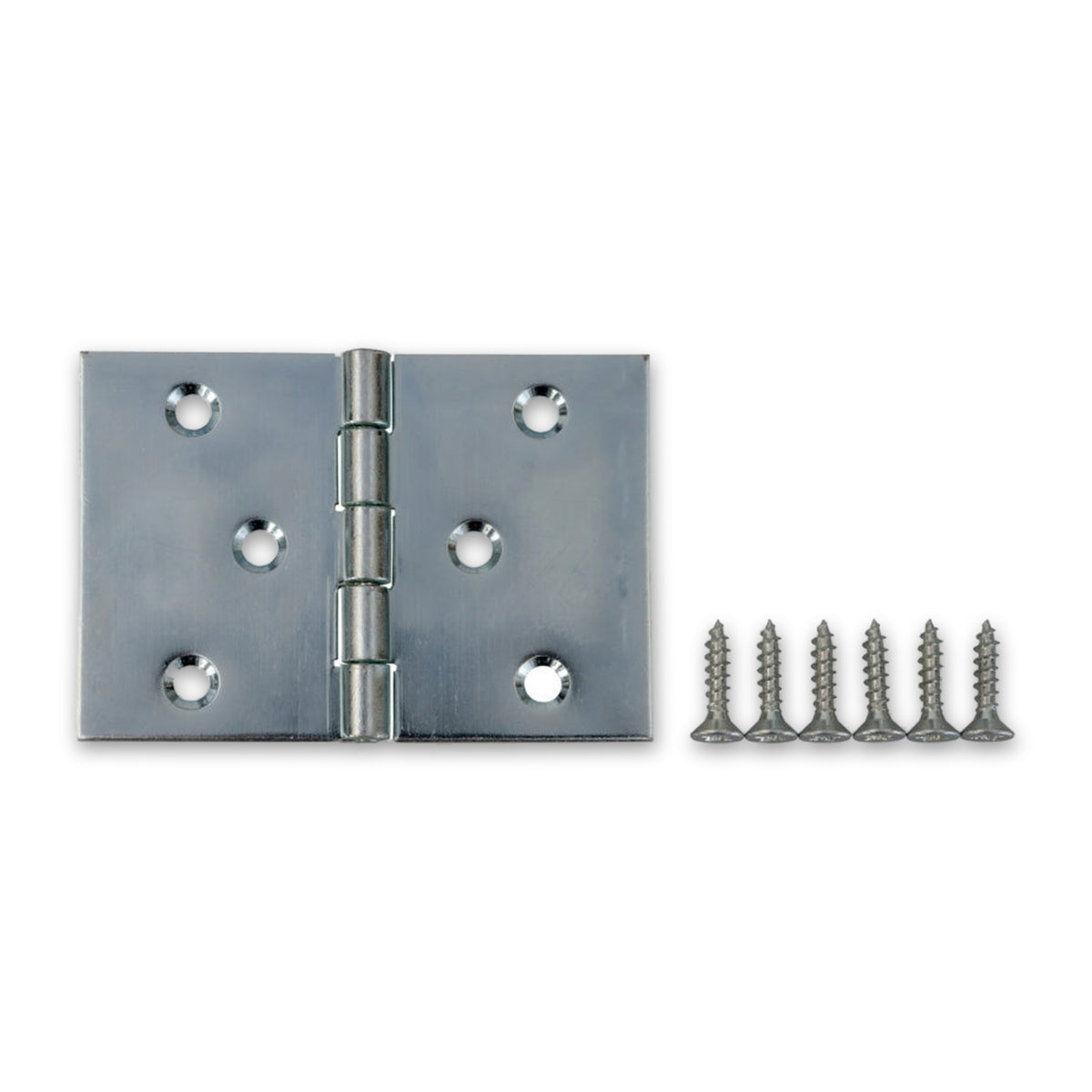

Dieses breite, gerollte Scharnier aus verzinktem Stahl entspricht DIN 7954 Form D und wird mit Montageschrauben geliefert. Es verbindet eine kleine Klappe, einen Deckel oder eine kleine Tür beweglich mit dem Korpus. Fünf Größen von 45 × 30 × 1 bis 120 × 80 × 1,4 mm stehen zur Wahl.

Eine feste Achse für Klappen und Deckel

Ein gerolltes Scharnier besteht aus zwei Blechflügeln. Bei jedem Flügel ist eine Kante zu einer Röhre umgebogen, das nennt man Rollen. Beide Röhren liegen nebeneinander, ein Stift verbindet sie, und um diese Achse bewegen sich die Flügel. Ein Flügel kommt an den Korpus, der andere an die Klappe. Dieses Scharnier hat eine Stiftsicherung.

Vorgesenkte Löcher und Schrauben im Set

Die Montagelöcher sind vorgesenkt: Ihr Rand ist kegelig erweitert, sodass ein passender Schraubenkopf darin einsinken kann. Im Set liegen Montageschrauben in der zu den Löchern passenden Stückzahl bei, jeweils 16 mm lang. Bei dünnen Kistenwänden oder Deckeln ist vor dem Einbau zu prüfen, ob die Schraubenspitze auf der Rückseite austritt.

So wird die passende Größe gefunden

Die Größe richtet sich nach der Klappe oder dem Deckel: Das Scharnier soll zur Kante passen, an der es sitzt. Für längere Kanten und größere Klappen nimmt man die größeren Ausführungen. Wer ein altes Scharnier ersetzt, misst dort Gesamtbreite und Länge und wählt die Größe mit denselben Maßen.

Wo gerollte Scharniere gebraucht werden

Gedacht ist das Scharnier für kleine Türen, Kisten, Koffer und Klappen. Die Ausführung mit Schrauben ist praktisch, wenn für die Werkzeugkiste, den Deckel oder die Klappe keine passenden Schrauben bereitliegen. Tischler, Schreiner und Heimwerker setzen gerollte Scharniere für einfache Klappen an Möbeln und Behältern ein.

Häufige Fragen

Sind Schrauben dabei, und passen sie zu meinem Bauteil?

Ja, Montageschrauben von 16 mm Länge liegen im Set bei. Messen Sie vorher die Dicke des Bauteils; ist sie geringer, nehmen Sie kürzere Schrauben.

Wofür ist das Scharnier gedacht?

Für kleine Türen, Kisten, Koffer und Klappen. Für Zimmer- und Haustüren gibt es keine Angabe zur Belastbarkeit; dort sind Türbänder mit ausgewiesener Belastbarkeit die bessere Wahl.

Was bedeutet Form D?

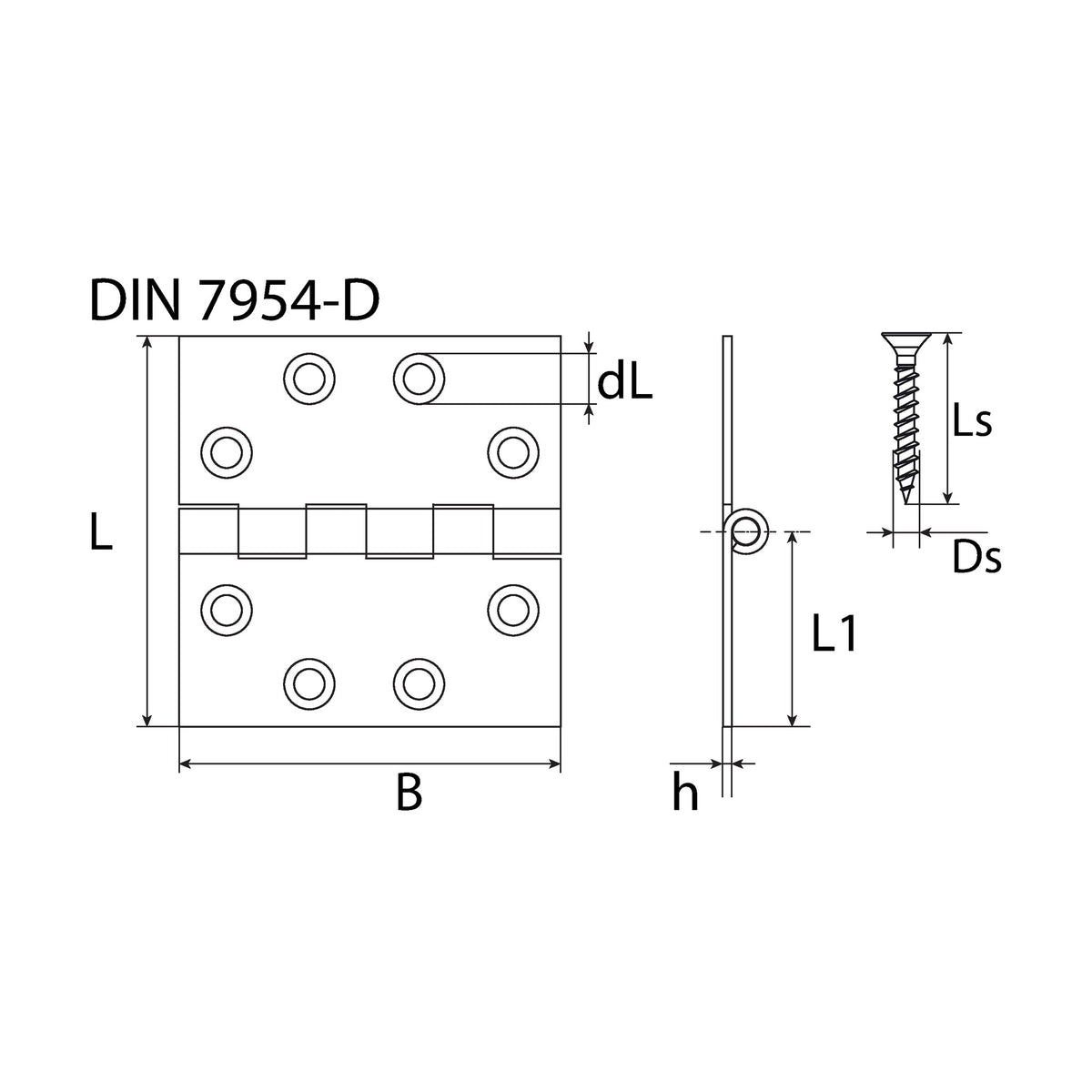

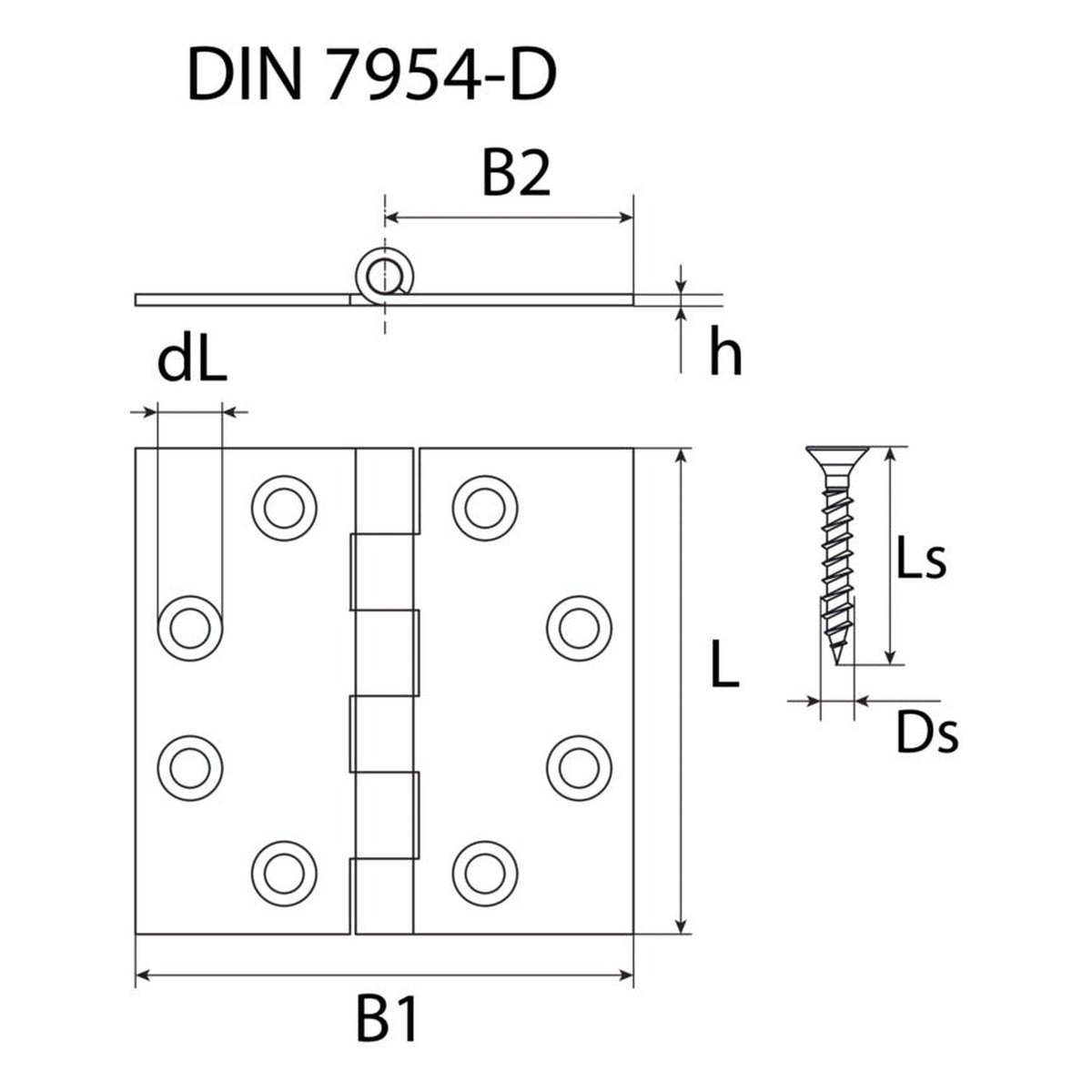

Form D bezeichnet die breite Ausführung der gerollten Scharniere nach DIN 7954. Beim Ersatz eines alten Scharniers vergleichen Sie Breite, Länge, Materialstärke und Lochdurchmesser.

Kann ich das Scharnier im Freien einsetzen?

Für draußen oder feuchte Räume sind Scharniere aus nichtrostendem Stahl die bessere Wahl. Zur Verzinkung dieses Scharniers liegen keine Angaben zu Schichtdicke und Verfahren vor.
