Scharnier breit gerollt, Stahl verzinkt, DIN 7954 Form D

Fünf Größen mit demselben Seitenverhältnis

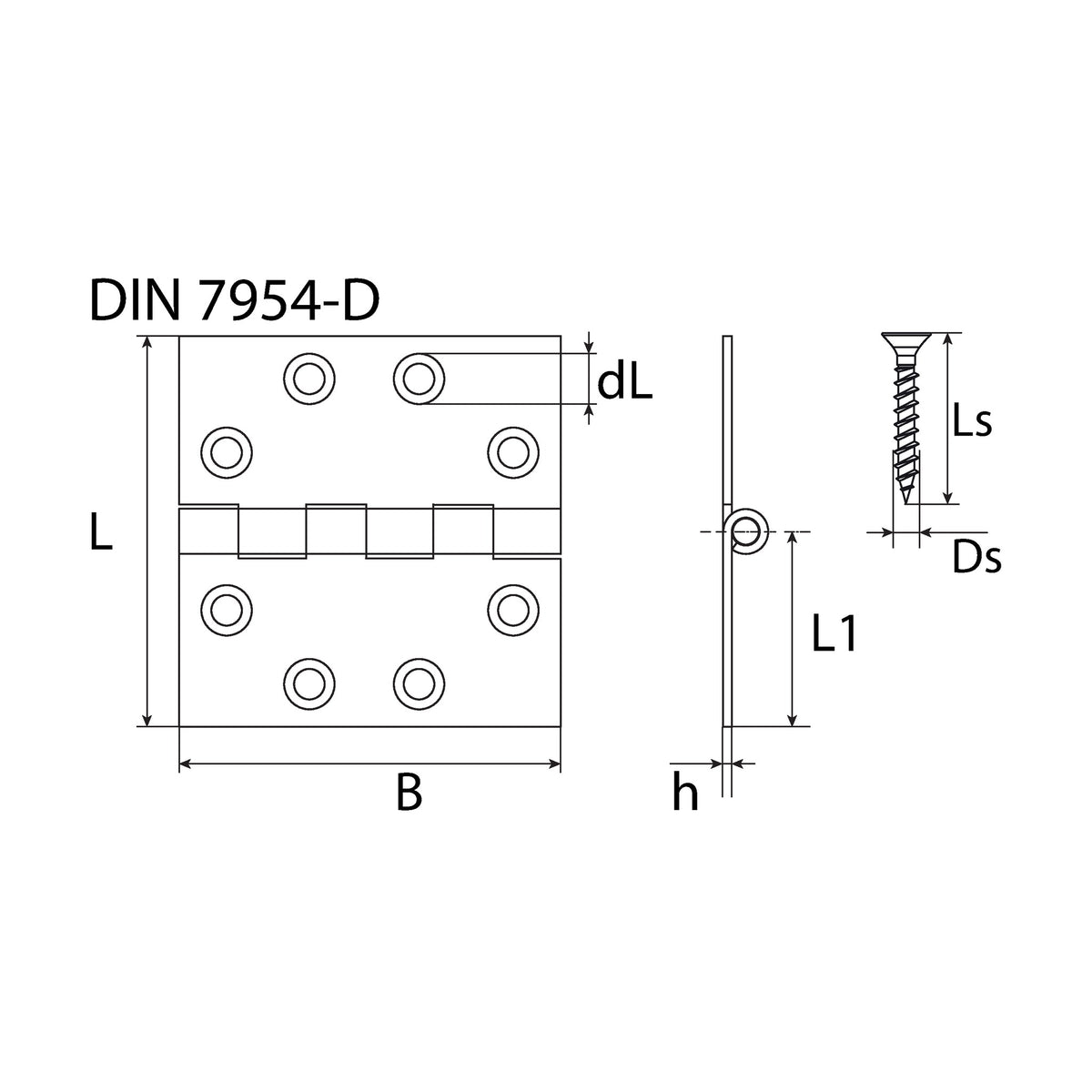

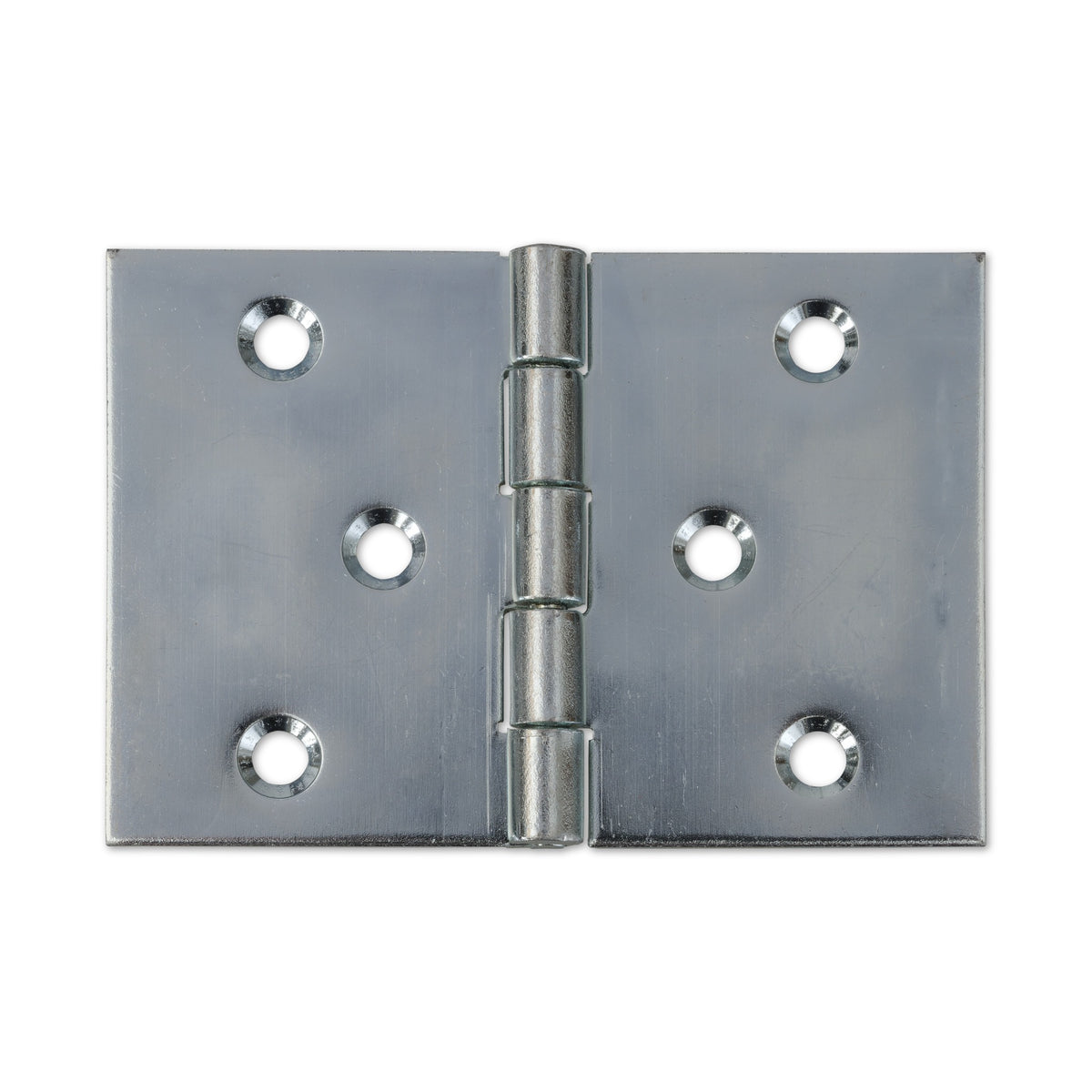

Gerollt heißt bei einem Scharnier: Die Kante jedes Flügels ist zu einer Rolle eingebogen, und durch die ineinandergesetzten Rollen läuft der Stift, um den sich das Ganze dreht. Was diese Reihe von den schmaleren Bauarten trennt, steckt im Verhältnis der beiden Außenmaße. In jeder der fünf Größen fällt die Breite anderthalbmal so groß aus wie die Länge, von 45 zu 30 mm bis hinauf zu 120 zu 80 mm. Wer bei gegebener Länge mehr Blech unter die Schrauben bekommen will, findet es in diesem Verhältnis wieder.

Gesenkte Löcher, und meist dieselbe Schraube

Die Montagelöcher sind vorgesenkt, sodass ein Senkkopf im Blech einsinkt, statt darauf stehen zu bleiben. Das Lochmaß ändert sich über die Reihe nur ein einziges Mal: Vier der fünf Größen führen Löcher von 5,8 mm, erst die größte öffnet auf 7,8 mm. Über die Zahl der Löcher steigt die Verschraubung dagegen zweimal an, von sechs Punkten bei den drei kleineren Größen auf acht bei den beiden großen. Die Schrauben selbst gehören nicht zum Artikel; ob ein Untergrund sie aufnimmt und ob ihre Länge zur Wandstärke des Bauteils passt, wird am Einbauort beurteilt.

Häufige Fragen

Woran misst sich die passende Größe?

An den beiden Teilen, die sich künftig gegeneinander bewegen sollen. Jeder Flügel muss dort aufliegen, ohne über eine Kante hinauszuragen, und die Löcher dürfen nicht zu dicht an deren Rand geraten. Eine Belastungsangabe hilft bei dieser Wahl nicht weiter, denn eine solche führt die Reihe nicht.

Gilt die Reihe auch für Türen am Gebäude?

Angeführt sind kleine Türen sowie Kisten, Koffer und Klappen, und dabei bleibt es. Einachsige Tür- und Fensterbänder am Bau unterliegen eigenen Anforderungen und Prüfverfahren; dass diese Ausführung ihnen genügt, ist nirgends ausgewiesen. Haus-, Wohnungs- und Zimmertüren gehören damit ebenso wenig dazu wie Tore, Fenster, Feuerschutz- und Rauchschutzabschlüsse, Fluchtwege und einbruchhemmende Bauteile.
