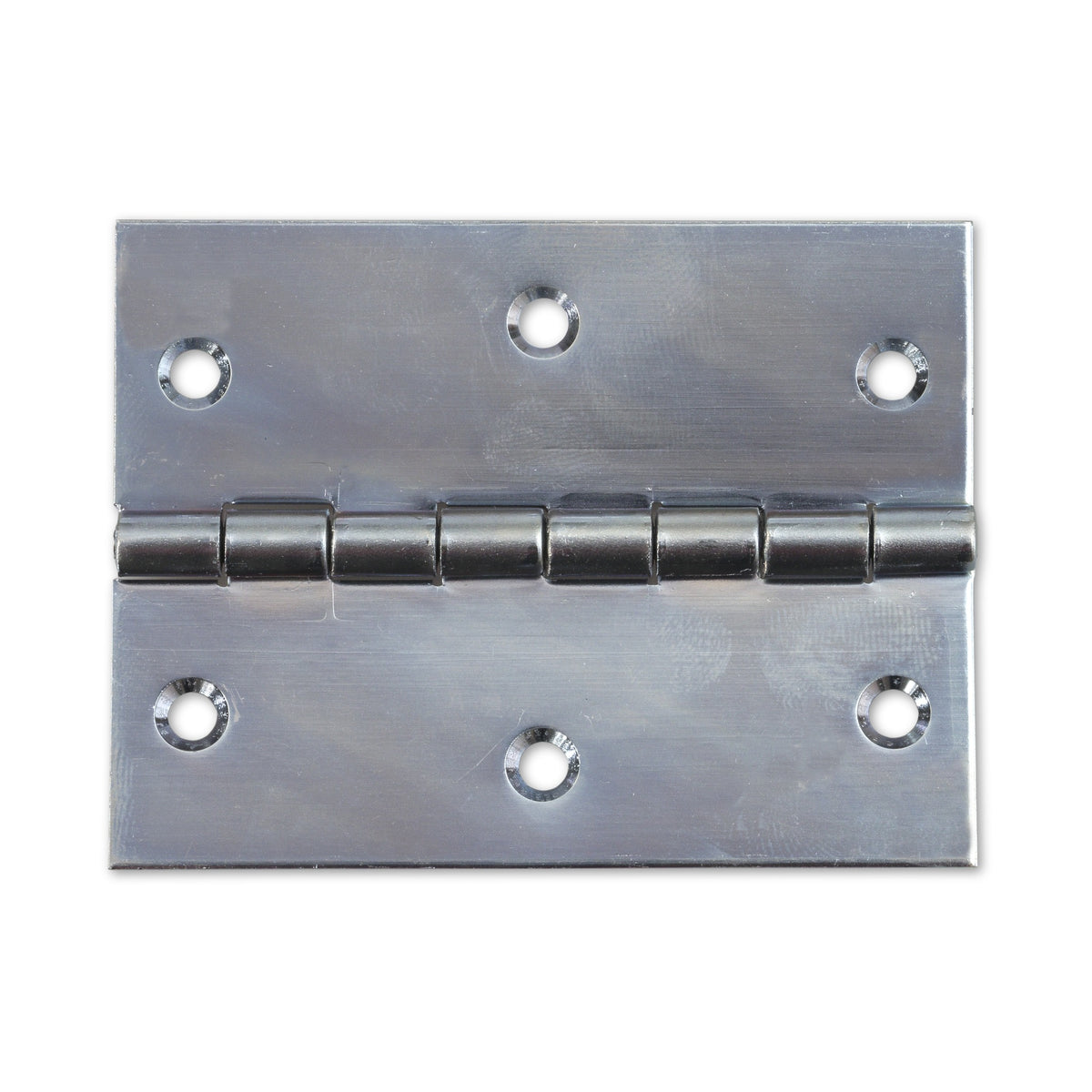

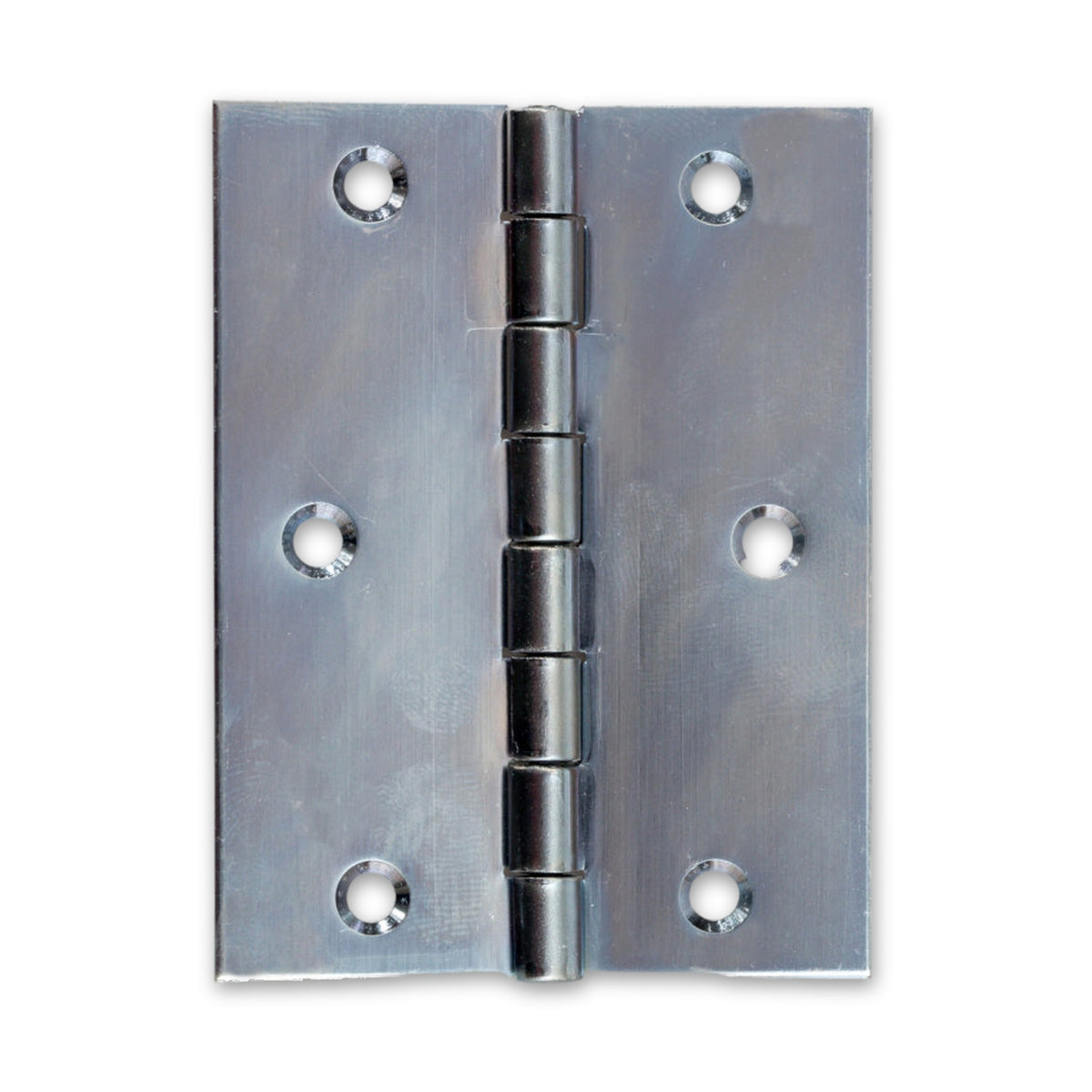

Scharnier halbbreit gerollt mit Stiftsicherung, Stahl verzinkt

Schraubpunkte, deren Zahl mit der Größe wächst

Wie fest ein Beschlag am Bauteil sitzt, entscheidet sich an den Punkten, mit denen er aufliegt. Sechs Montagelöcher tragen die beiden kleineren Ausführungen, acht die größte. Vorgesenkt sind sie durchweg; ein Senkkopf zieht sich damit in das Blech hinein, statt darauf zu bleiben. Zum Stift, der die beiden gerollten Flügel zusammenhält, ist eine Sicherung ausgewiesen; wie diese ausgeführt ist, sagt die Angabe nicht. Die Schrauben für die Montage gehören nicht zum Umfang.

Drei Maße in einer Größenangabe

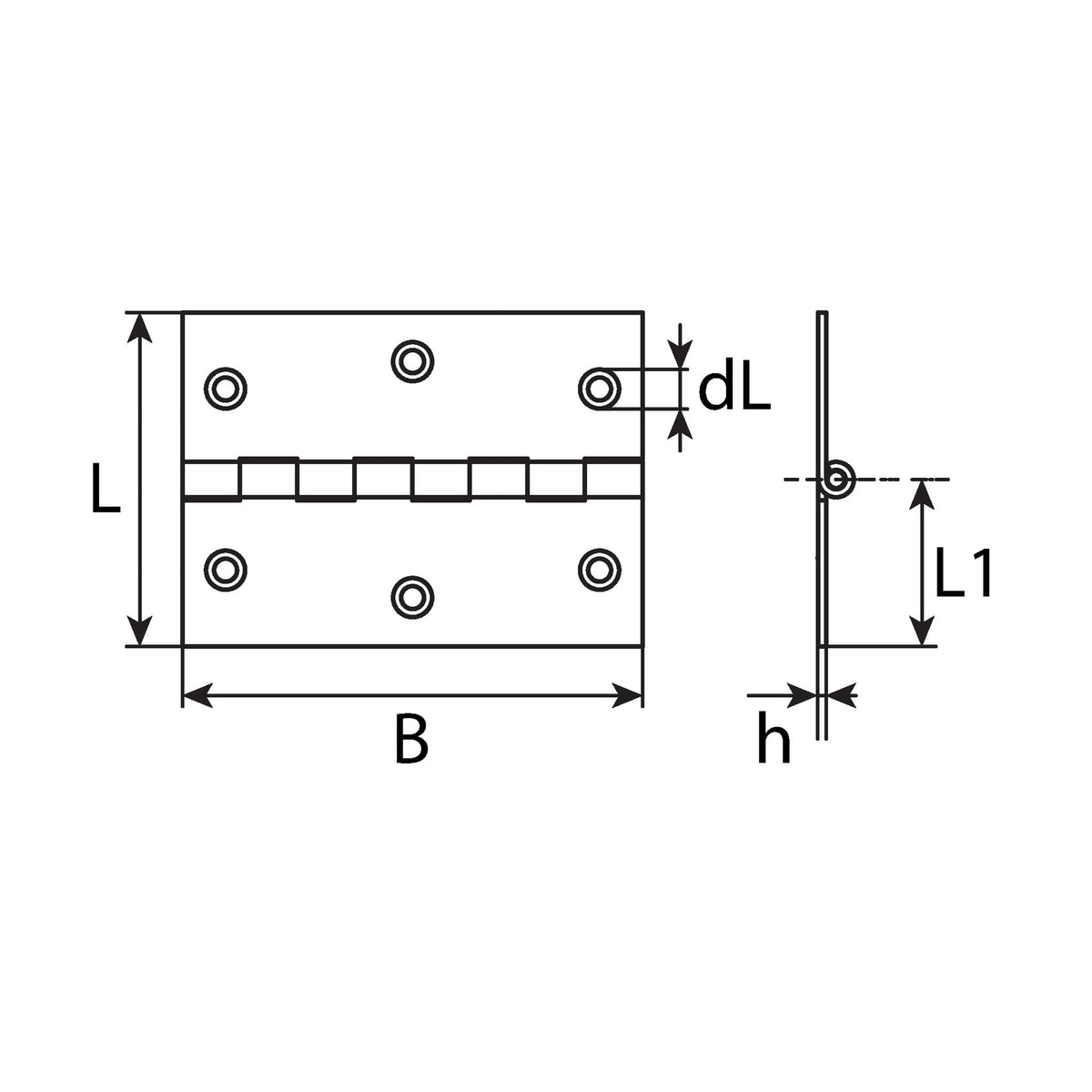

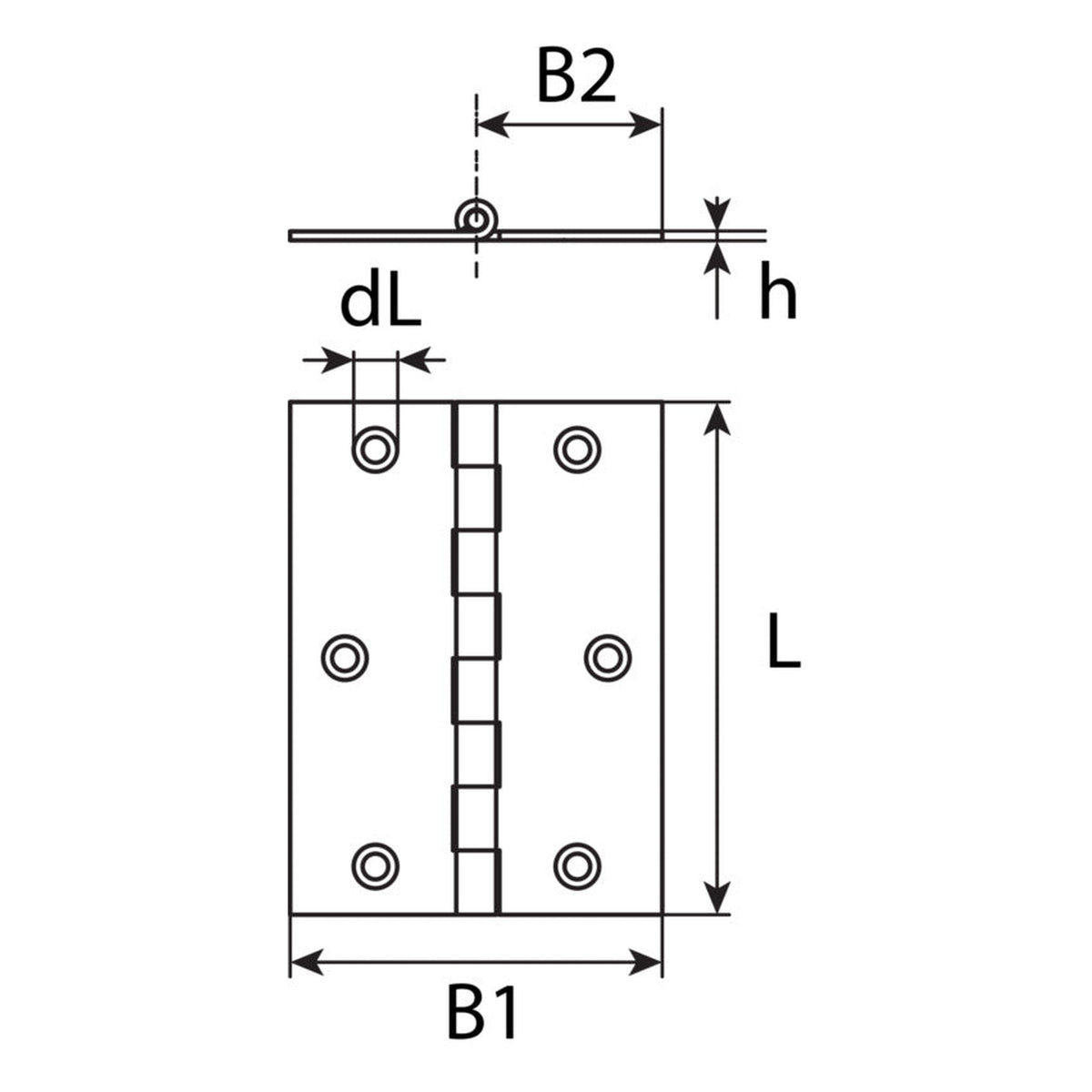

46 × 60 × 1,4 nennt Breite, Länge und Blechstärke in dieser Reihenfolge. Die Stärke bleibt dabei nahezu gleich und legt erst bei der größten Ausführung auf 1,5 mm zu, während Breite und Länge deutlich wachsen. Mit ihnen wächst der Lochdurchmesser, von 5,8 über 6,8 auf 7,8 mm, und damit die Stärke der Schrauben, die dort hineingehen. Ob ein Untergrund sie aufnimmt und ob ihre Länge zur Wandstärke des Bauteils passt, ist am Einbauort zu beurteilen.

Häufige Fragen

Wofür ist diese Bauart geführt?

Genannt sind kleine Türen sowie Kisten, Koffer und Klappen. Gebäudetüren, Fenster und Tore gehören nicht dazu: Für einachsige Tür- und Fensterbänder bestehen eigene Anforderungen samt Prüfverfahren, die diese Reihe nicht ausweist. Ebenso bleibt außen vor, was bei einem Versagen der Verbindung herabfallen und jemanden treffen könnte; ein Anschlag-, Zurr- oder Sicherungspunkt ist der Beschlag nicht.

Warum trägt die größte Ausführung zwei Löcher mehr?

Über ihre 100 mm Länge verteilen sich acht Punkte statt sechs; die beiden kleineren Ausführungen messen 60 und 80 mm. Eine höhere Belastbarkeit ist damit nicht ausgesprochen: Aus Lochzahl, Lochdurchmesser, Blechstärke oder Bauform lässt sich kein Belastungswert herleiten.
