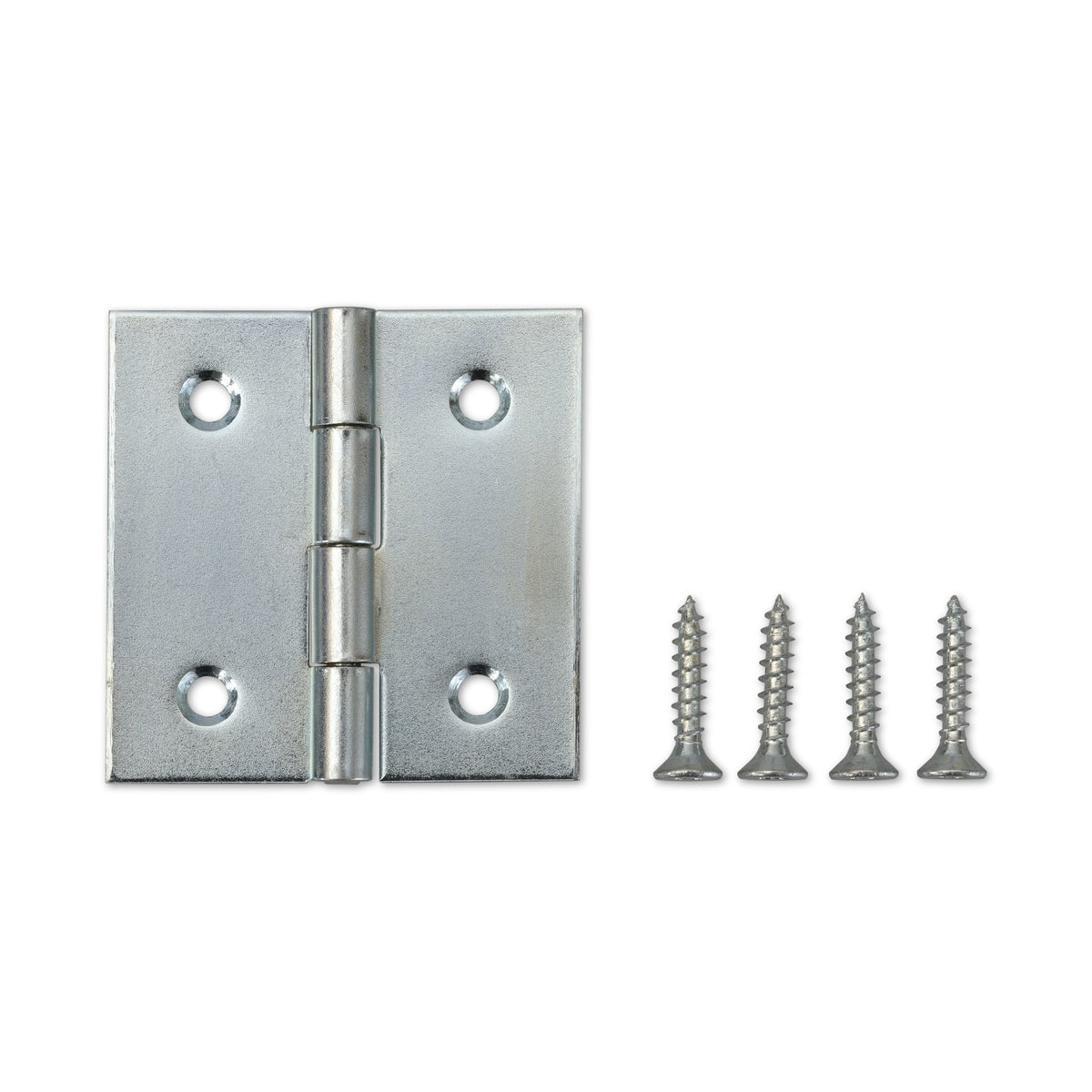

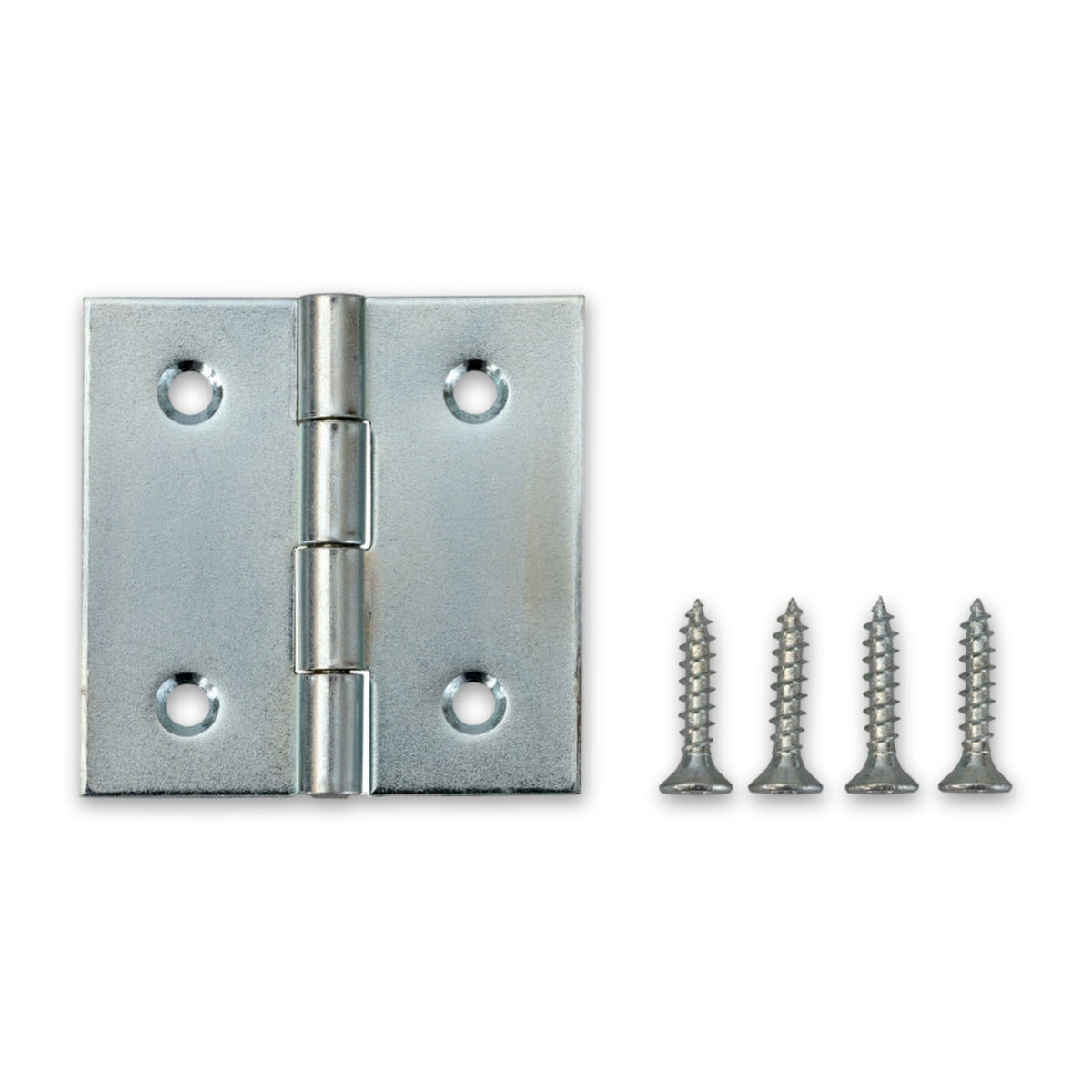

Scharnier kantig gerollt mit Schrauben, Stahl verzinkt, DIN 7954

Damit Deckel und kleine Tür wieder aufgehen

Eine Kiste bekommt einen Deckel, ein Koffer seinen Klappdeckel, ein Schränkchen eine kleine Tür. Das Gelenk dafür besteht aus zwei quadratischen Blechlappen, deren Innenkanten zu Röhrchen gebogen sind; ineinandergeschoben und von einem Stift durchfädelt, ergeben diese Röhrchen die Achse. Der eine Lappen wird auf das feste Teil geschraubt, der andere auf das bewegliche.

Mit der Kantenlänge wächst das Lochbild

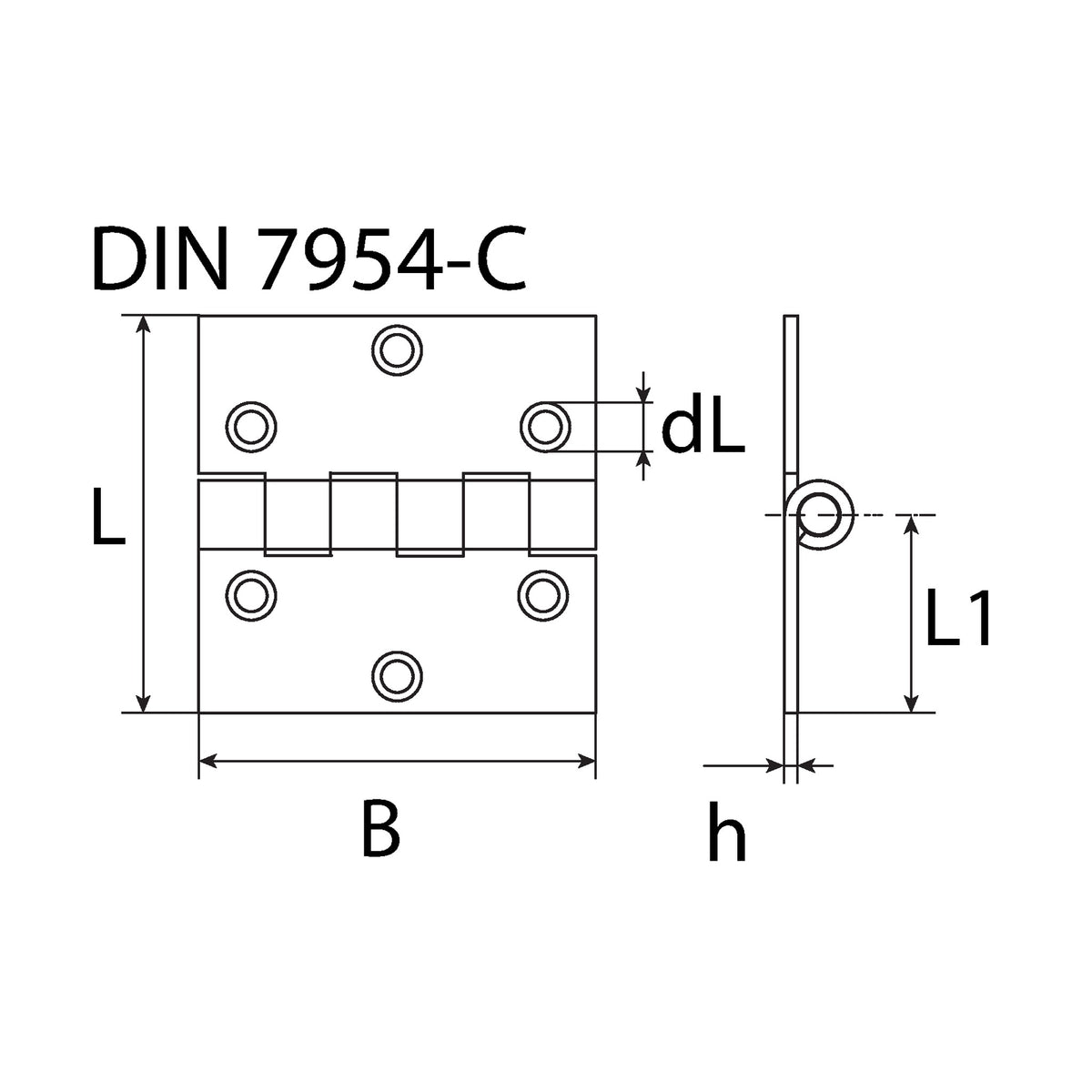

Länge und Breite sind in jeder Ausführung gleich groß, von 30 mm im Quadrat bis 80 mm. Ab der mittleren Größe sitzen sechs Löcher im Blech statt vier, und der Lochdurchmesser wächst mit; die Verschraubung verteilt sich damit auf mehr Punkte entlang der Kante. Wie weit ein Lappen auf Deckel oder Türblatt aufliegt, ergibt sich aus dessen Breite, und danach richtet sich die Wahl der Größe.

Blech, Loch und Stift

• Montageschrauben liegen bei: Angeführt sind Schrauben in der zur Lochzahl passenden Stückzahl, mit 3,0 mm oder 3,5 mm Durchmesser und 16 mm oder 20 mm Länge. Ob der Werkstoff des Bauteils sie aufnimmt und ob die Länge zu seiner Wandstärke passt, wird an der Einbaustelle beurteilt.
• Vorgesenkte Montagelöcher: Die Lochkante ist angeschrägt, sodass ein Senkkopf in das Blech einsinken kann, statt darauf aufzustehen.

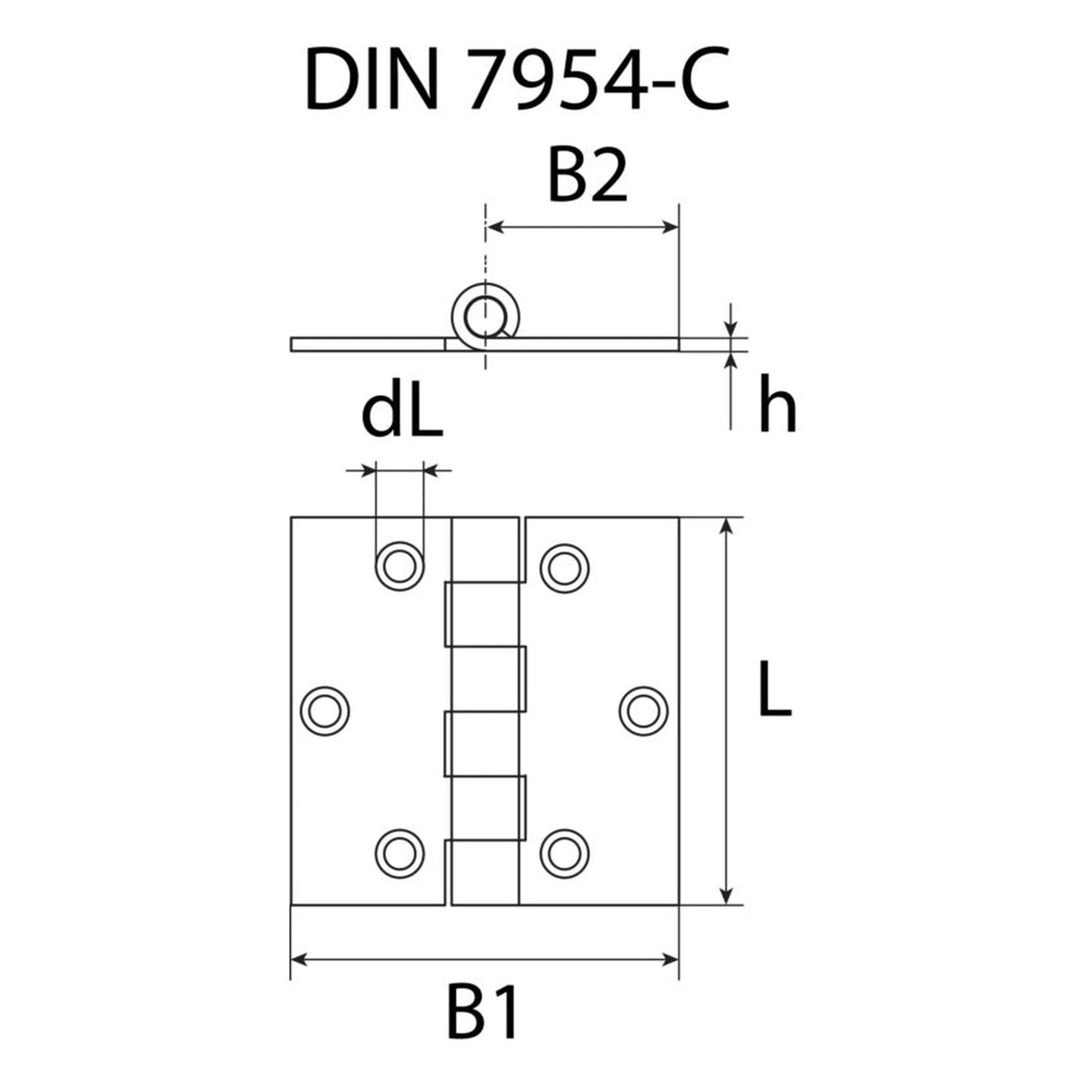

• Zweite Breitenangabe: Neben der Kantenlänge führen die Angaben einen zweiten, halb so großen Breitenwert. Welche Stelle des Scharniers er beschreibt, bleibt offen und wird hier nicht ausgedeutet.
• Verzinkter Stahl: Ausgewiesen sind der Werkstoff und der Zinküberzug. Ein Einsatzbereich, eine Schichtdicke und eine Schutzdauer gehören nicht zu diesen Angaben.

Häufige Fragen

Was sagt die Formangabe C aus?

Der Buchstabe unterscheidet Ausführungen innerhalb der Norm für gerollte Scharniere, die im Titel steht. In der veröffentlichten Kurzauskunft zu dieser Norm sind Formen allerdings nicht aufgeführt; welche Bauform der Buchstabe bezeichnet, ist ihr also nicht zu entnehmen, und über eine Belastbarkeit sagt er ohnehin nichts.

Wozu dient die Stiftsicherung?

Der Stift hält die beiden ineinandergeschobenen Rollenreihen zusammen; die Sicherung soll ihn an seinem Platz halten. Wie sie ausgeführt ist, ob sie geprüft wurde und ob sich der Stift von Hand herausziehen lässt, gehört nicht zu den Angaben. Eine Aushängesicherheit und ein Schutz gegen Manipulation folgen daraus nicht.

Taugt das Scharnier für eine Zimmertür?

Für einachsige Tür- und Fensterbänder im Bau gelten eigene Anforderungen und Prüfverfahren, und dass dieses Scharnier sie erfüllt, ist nirgends ausgewiesen. Als Einsatzfeld angeführt sind kleine Türen sowie Kisten, Koffer und Klappen; dabei bleibt es.
