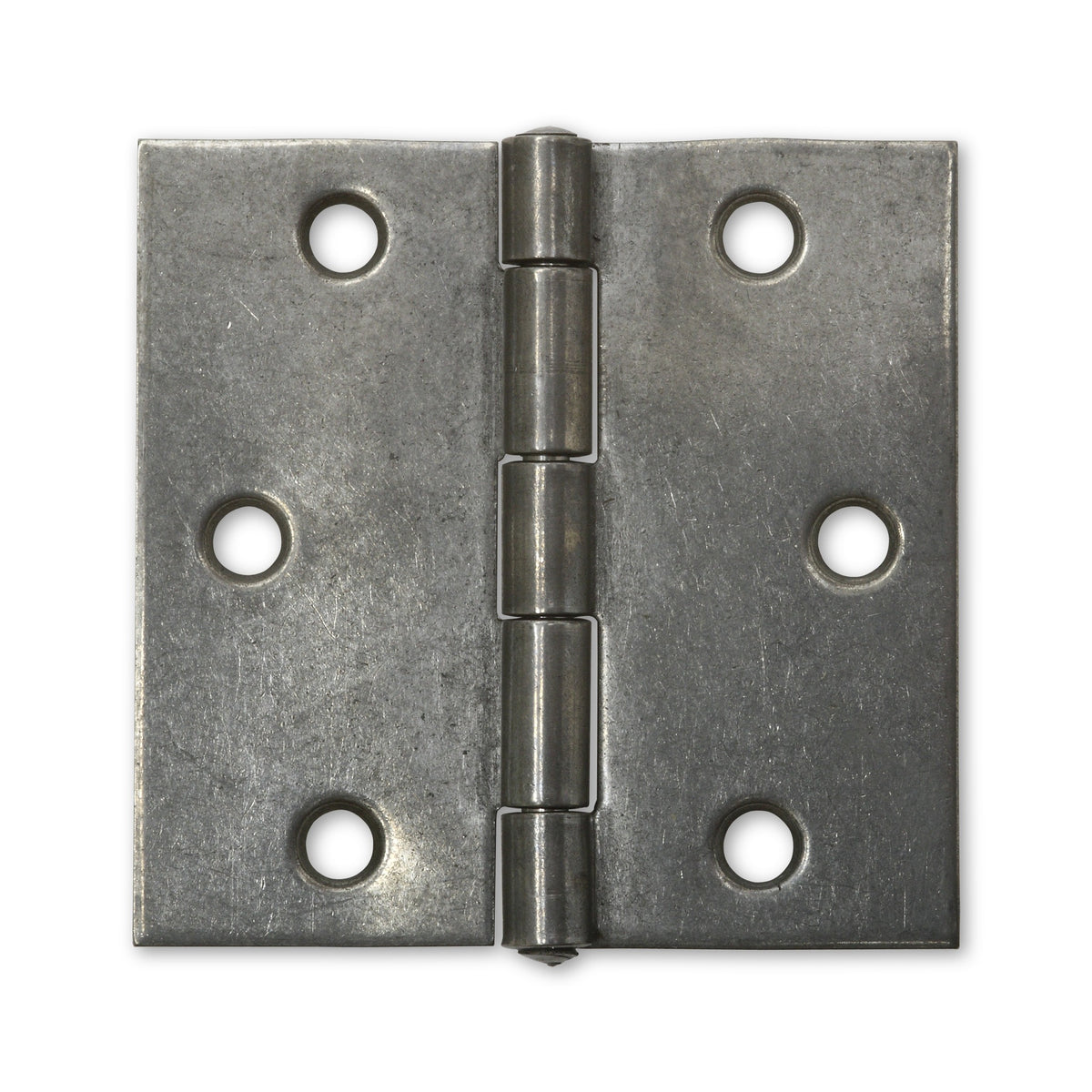

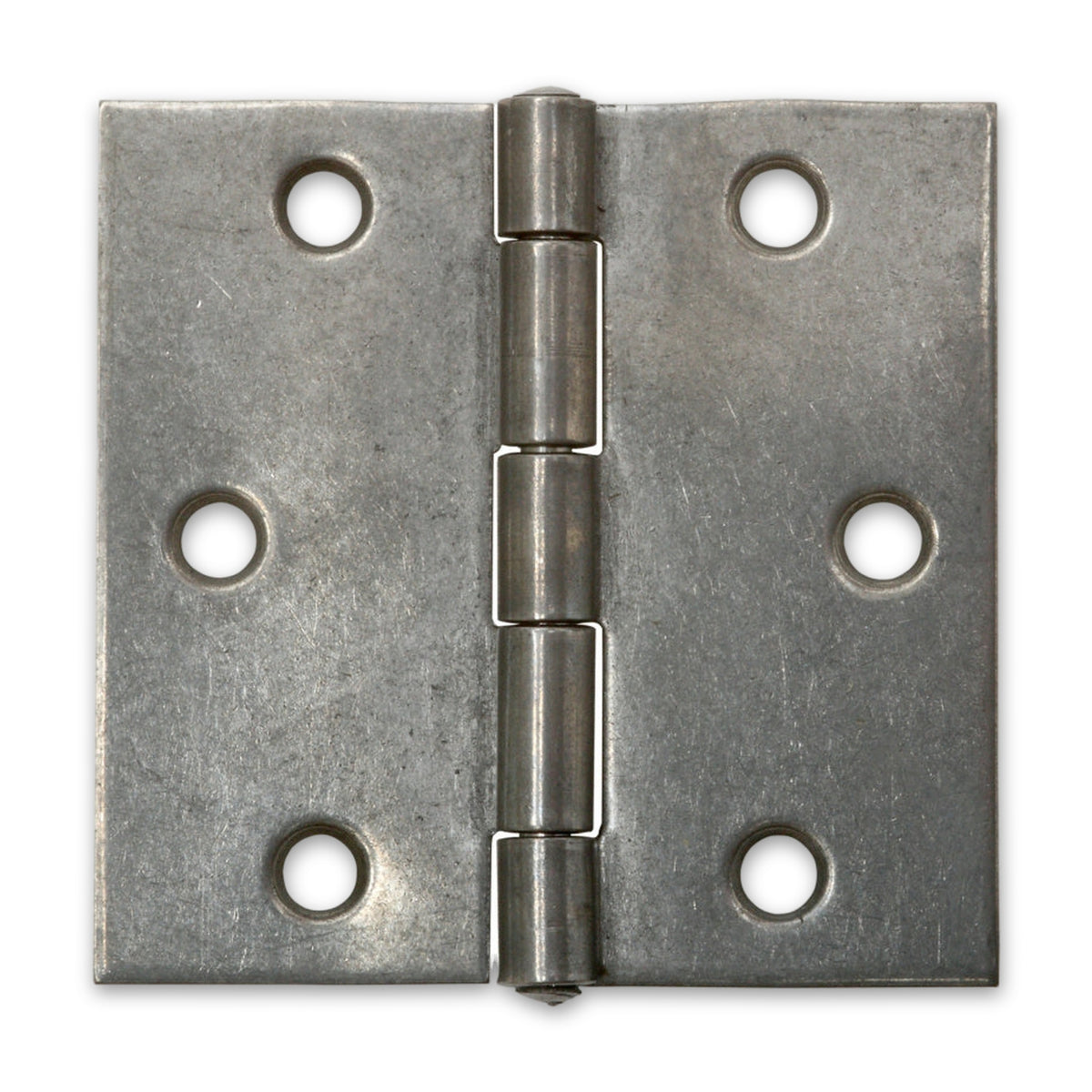

Scharnier kantig gerollt mit Stiftsicherung, Edelstahl A2, 1,5 mm

Das kantige gerollte Scharnier aus Edelstahl A2 verbindet zwei Bauteile beweglich, etwa Deckel und Korpus einer Kiste oder eine kleine Klappe. Die Flügel sind eckig zugeschnitten, sechs vorgesenkte Löcher nehmen Senkschrauben auf, und die Ausführung trägt eine Stiftsicherung. Länge und Breite von 50, 60 oder 80 mm entscheiden, ob es zum Bauteil passt.

Zwei Flügel um einen Stift, aus nichtrostendem Stahl

Bei einem gerollten Scharnier ist an jedem der beiden Blechflügel eine Kante zu einer Rolle umgebogen. Die Rollen werden nebeneinander gesetzt, ein Stift durch ihre Mitte bildet die Drehachse. Die Materialstärke beträgt 1,5 mm. A2 ist die Kurzbezeichnung einer austenitischen Sorte aus der Gruppe der nichtrostenden Stähle.

Sechs vorgesenkte Löcher für Senkschrauben

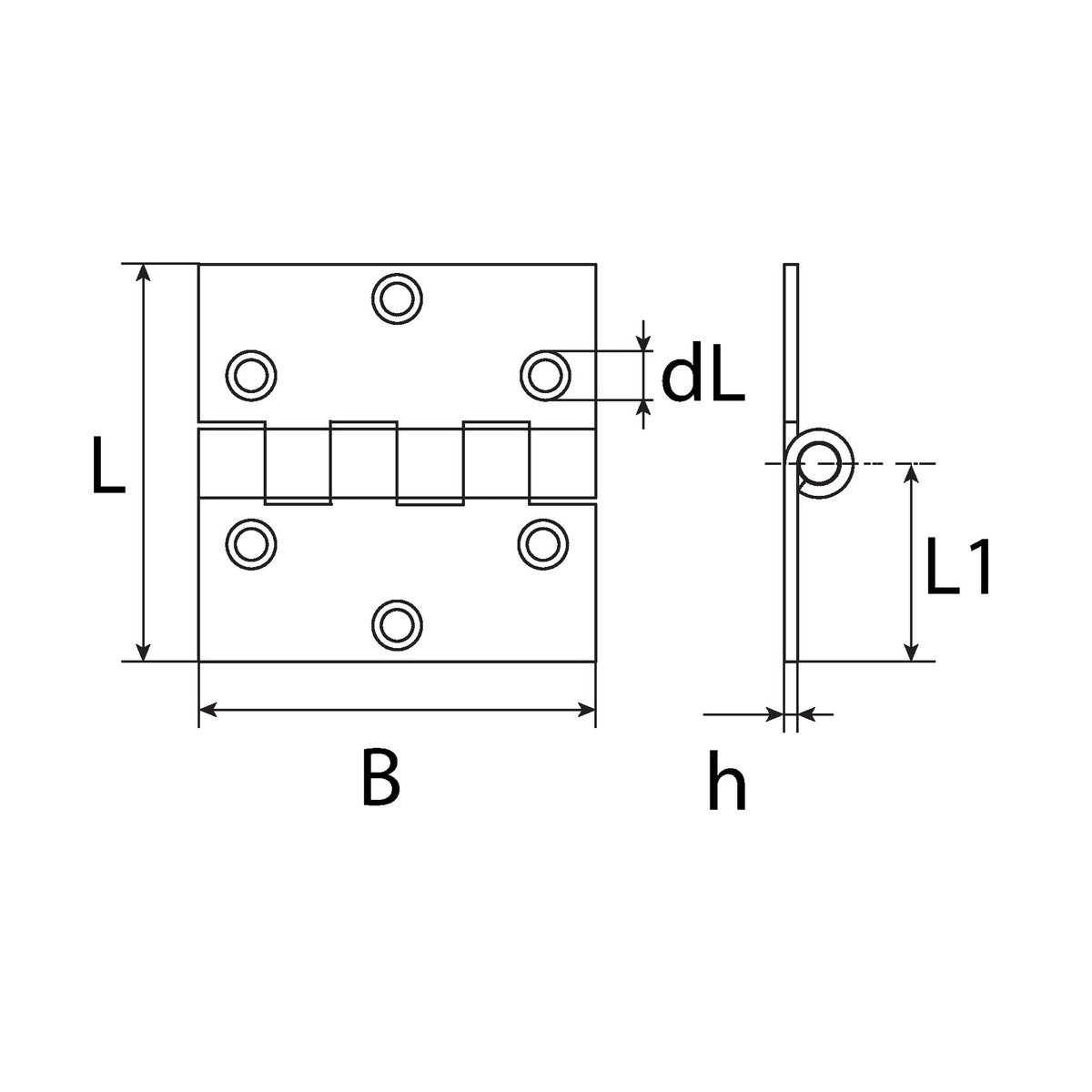

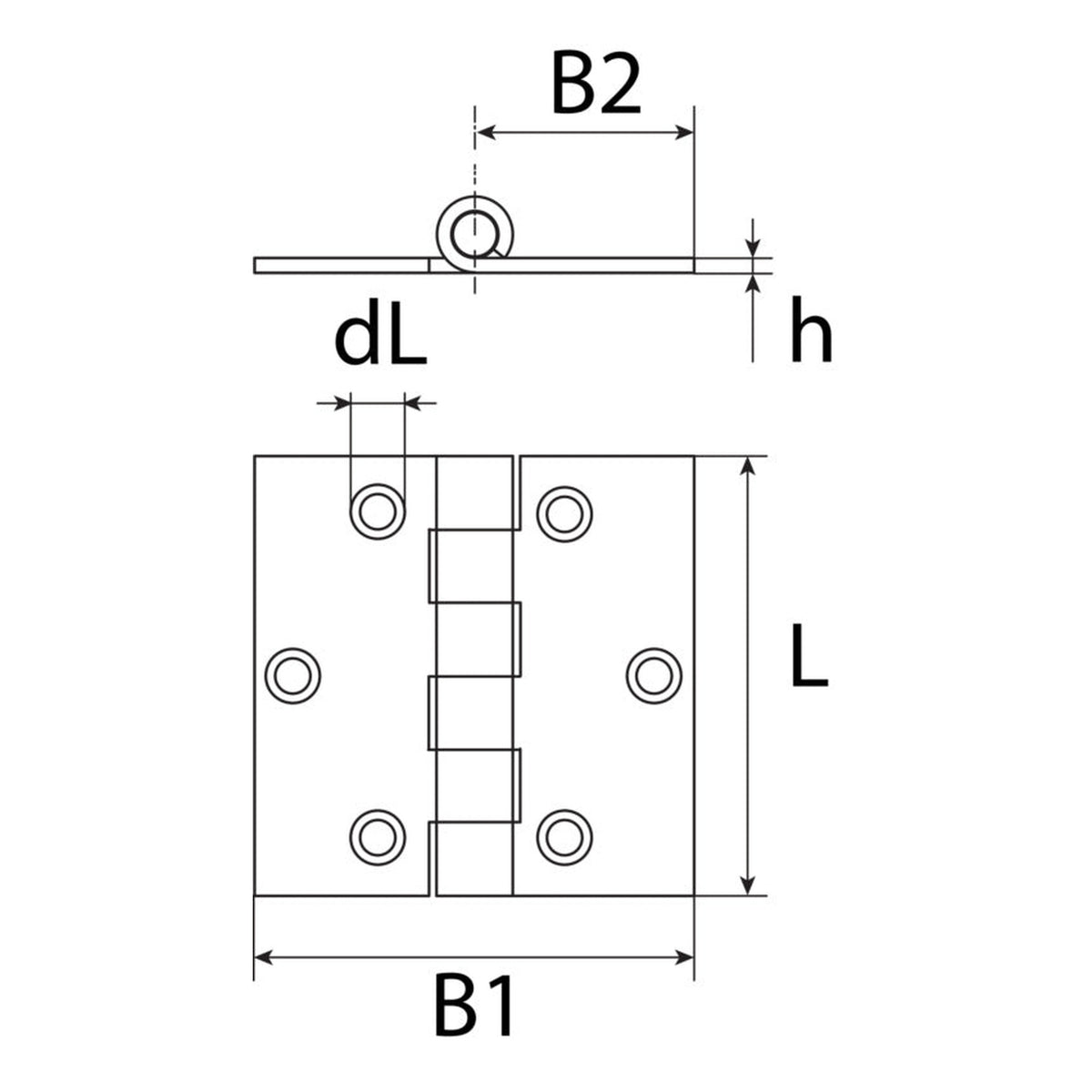

Die sechs Löcher verteilen sich auf die beiden Flügel. Weil sie vorgesenkt sind, zieht der Kopf einer Senkschraube ein, statt aufzutragen. Der Lochdurchmesser legt fest, welche Schrauben durchpassen: 3 mm bei 50 × 50 und 60 × 60, 3,5 mm bei 80 × 80. Schrauben gehören nicht zum Lieferumfang. Ihre Länge richtet sich nach dem Bauteil; bei einer dünnwandigen Kiste darf die Spitze nicht durchtreten.

Sinnvoll sind Schrauben aus nicht rostendem Material. Werden unterschiedliche Metalle miteinander verschraubt, kann es an der Berührungsstelle zu Kontaktkorrosion kommen.

Für kleine Türen, Kisten, Koffer und Klappen

Als Verwendungsfeld sind kleine Türen, Kisten, Koffer und Klappen angegeben. Üblich ist ein solches Scharnier als Beschlag einfacher Klappen an Möbeln und Behältern, im Möbel- und Kistenbau, beim Tischler, in der Werkstatt und beim Heimwerken.

• Nicht vorgesehen sind Haus-, Wohnungs- und Zimmertüren, Tore und Fenster.
• Für Deckel und Klappen, deren Herabfallen gefährlich wäre, ist es nicht gedacht.
• Als Anschlag-, Zurr- oder Sicherungspunkt ist es nicht zu verwenden.

Häufige Fragen

Welche Schrauben passen in die Löcher?

Senkschrauben, deren Gewinde durch das Loch von 3 mm oder 3,5 mm passt und deren Kopf in der Senkung einzieht. Die Schrauben aus nicht rostendem Material zu wählen, vermeidet Kontaktkorrosion. Für die Länge zählt die Wandstärke des Bauteils.

Passt das Scharnier an eine Zimmertür?

Nein, für Haus-, Wohnungs- und Zimmertüren, Tore und Fenster ist es nicht vorgesehen. Dafür gibt es Türbänder, die für Türen gemacht sind. Dieses Scharnier ist für kleine Türen, Kisten, Koffer und Klappen gedacht.

Kann das Scharnier im Freien sitzen?

Ja, SWG gibt diese Edelstahl-Ausführung auch für den Außenbereich an. Dann sollten auch die Schrauben aus nichtrostendem Stahl sein, damit es an der Berührungsstelle nicht zu Kontaktkorrosion kommt.
