Scharnier kantig gerollt, Stahl verzinkt, DIN 7954 Form C

Das gerollte kantige Scharnier verbindet zwei Bauteile beweglich um eine gemeinsame Achse. Es besteht aus verzinktem Stahl, ist als DIN 7954 Form C angegeben und hat vorgesenkte Montagelöcher sowie eine Stiftsicherung für den Achsstift. Über die Auswahl entscheiden Größe von 40 bis 80 mm, Blechstärke und Lochbild.

Gerollt: Blechgelenk mit Stift als Achse

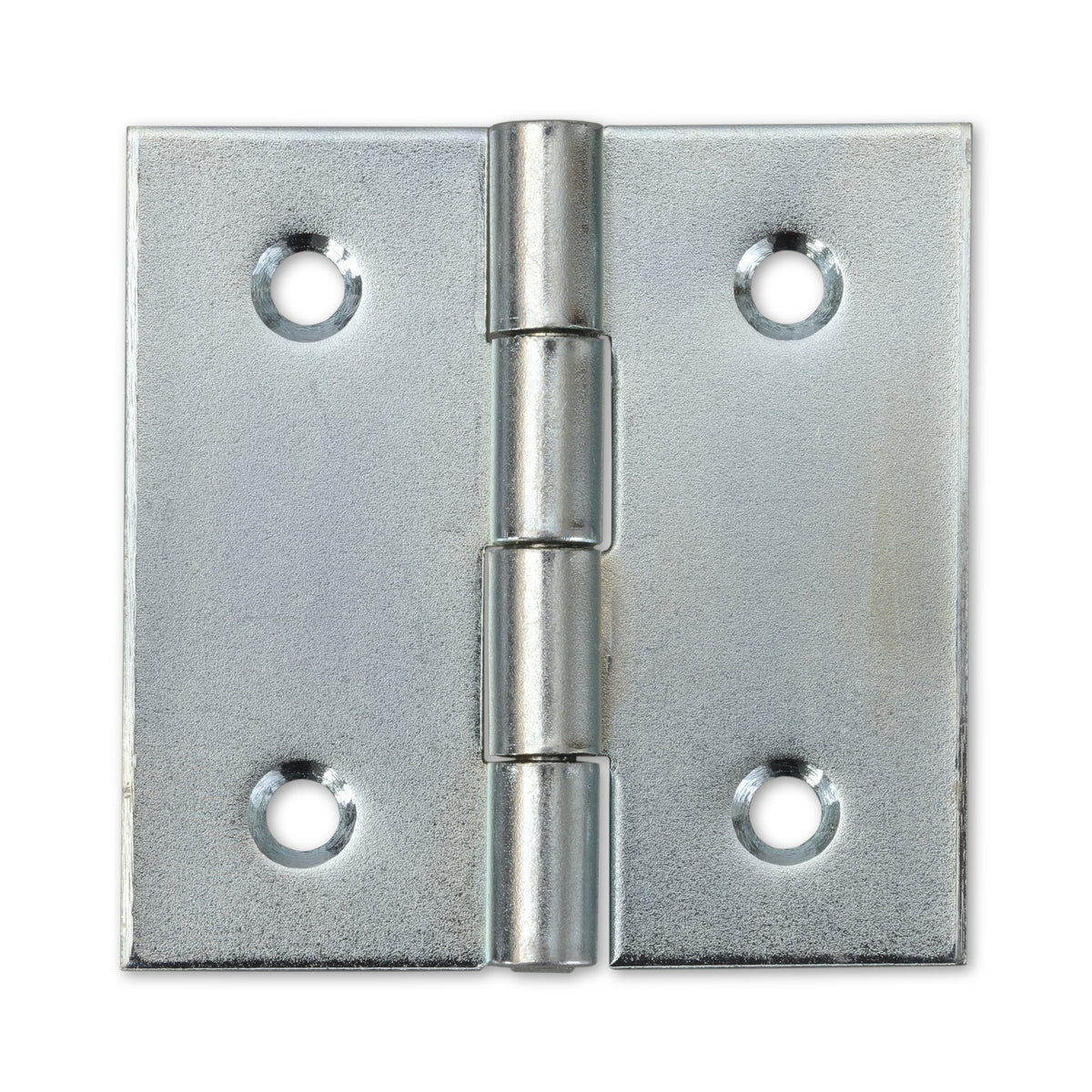

Bei einem gerollten Scharnier ist die Kante jedes Blechflügels zu einer Röhre gebogen. Beide Röhren liegen nebeneinander, ein Stift durch ihre Mitte bildet die Achse. Die Löcher sind vorgesenkt: Ein Senkkopf soll in der Mulde aufliegen, statt durch das Loch zu rutschen. Zink schützt Stahl als Überzug vor Korrosion; für den Einsatz im Freien oder in feuchten Räumen ist Edelstahl die übliche Wahl.

Größe nach der Auflagefläche, Lochbild nach der Schraube

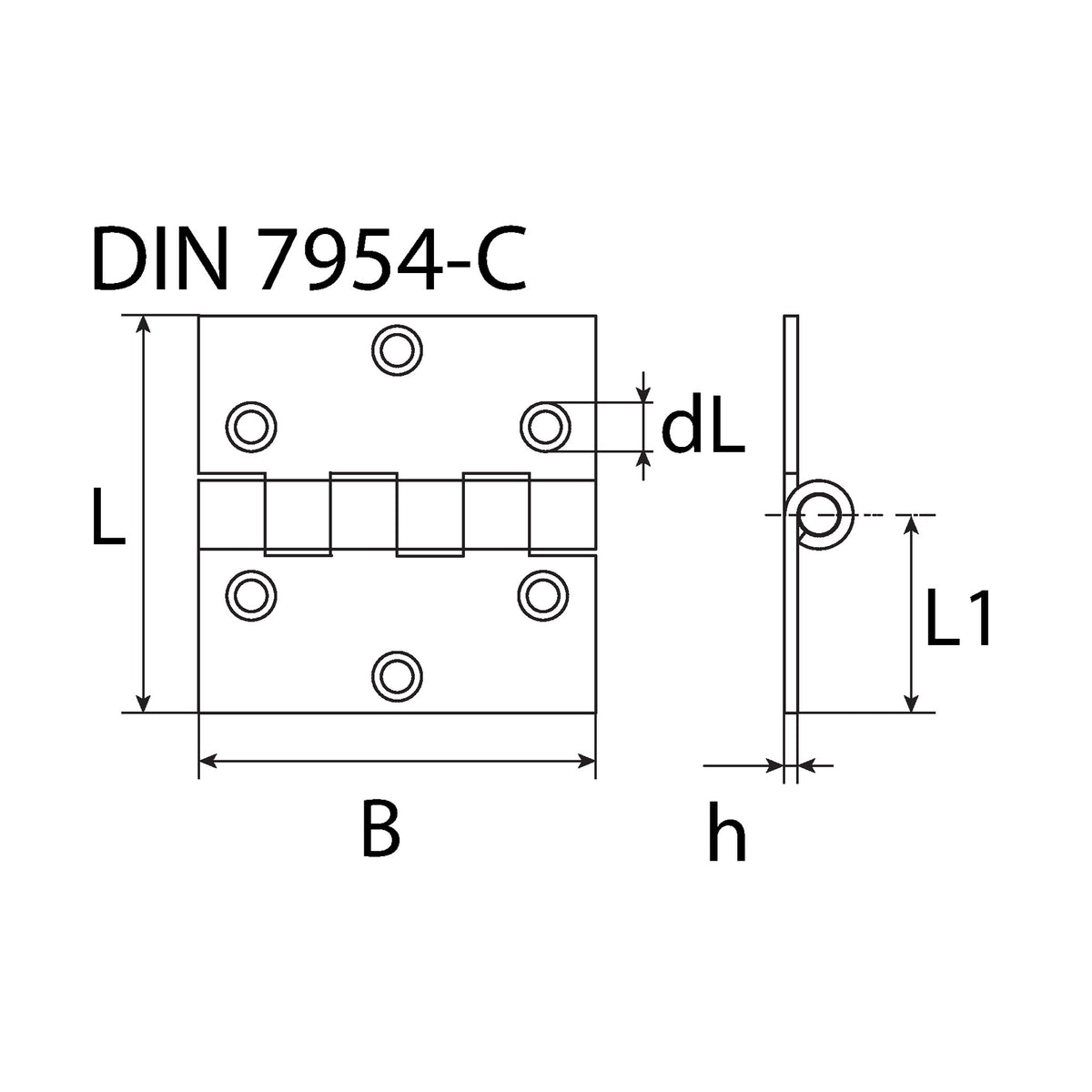

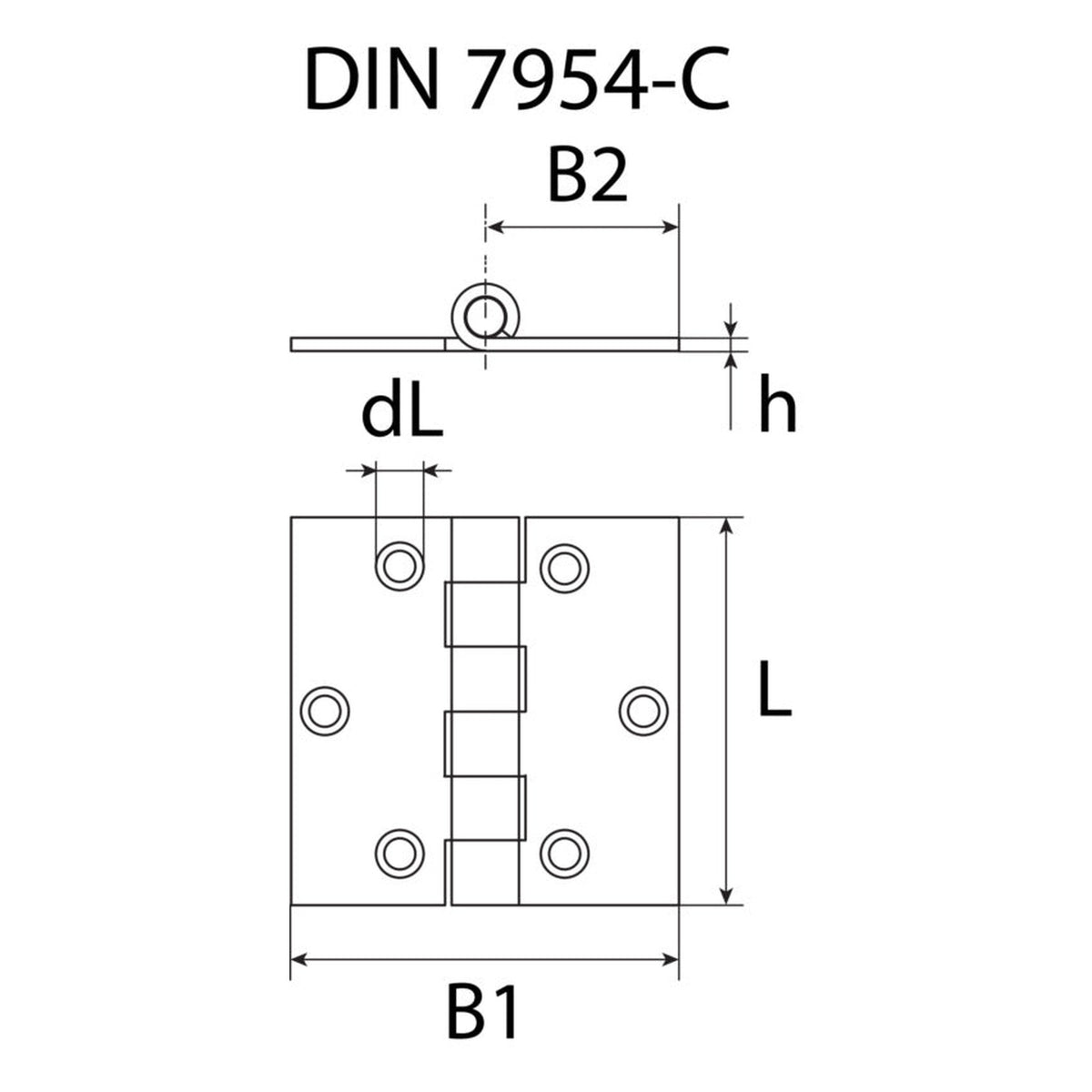

Die Größe 40 mm hat 1 mm starkes Blech und vier Löcher, die Größen 50, 60 und 80 mm haben 1,4 mm Blech und sechs Löcher. Welche Größe passt, ergibt sich aus der Fläche, auf der beide Flügel aufliegen können. Der Lochdurchmesser wächst von 4,9 mm über 5,8 mm auf 6,8 mm; Art und Länge der Schrauben richten sich nach Untergrund und Wandstärke des Bauteils.

Einsatz an kleinen Türen, Kisten, Koffern und Klappen

Gedacht sind die Scharniere für kleine Türen, Kisten, Koffer und Klappen. Typisch sind Werkzeugkiste, Transportkiste und die Klappe an Kasten oder Schrank in Tischlerei, Hausmeisterei und Heimwerkerbereich. Eine Belastbarkeit ist nicht ausgewiesen; für Deckel über Kopf oder wo ein herabfallendes Teil Menschen treffen kann, gehört ein Beschlag mit ausgewiesener Belastbarkeit her.

Häufige Fragen

Welche Schrauben gehören an das Scharnier?

Schrauben liegen dem Artikel nicht bei; üblich sind Senkkopfschrauben, deren Kopf in der vorgesenkten Mulde aufliegt. Eine Probeschraube zeigt vorab, ob der Kopf richtig sitzt. Mit beigelegten Schrauben gibt es das kantige Scharnier als eigenen Artikel (Scharnier kantig gerollt mit Schrauben).

Eignet sich das Scharnier für eine Kiste oder einen Koffer?

Ja, Kisten, Koffer und Klappen gehören zu den angegebenen Einsatzfeldern. Bei breiteren Deckeln sind zwei Scharniere mit Abstand zu den Ecken üblich.

Kann das Scharnier an eine Gebäudetür, ein Tor oder ein Fenster?

Nein, dafür ist es nicht angegeben. An Gebäudetüren, Toren und Fenstern kommen Tür- und Fensterbänder zum Einsatz, für die eigene Anforderungen gelten.

Was bedeutet Form C bei DIN 7954?

Form C steht für die kantige Ausführung der gerollten Scharniere: Länge und Breite sind gleich, hier also 40 × 40 bis 80 × 80 mm. Schmale gerollte Scharniere tragen in derselben Norm die Form A.
