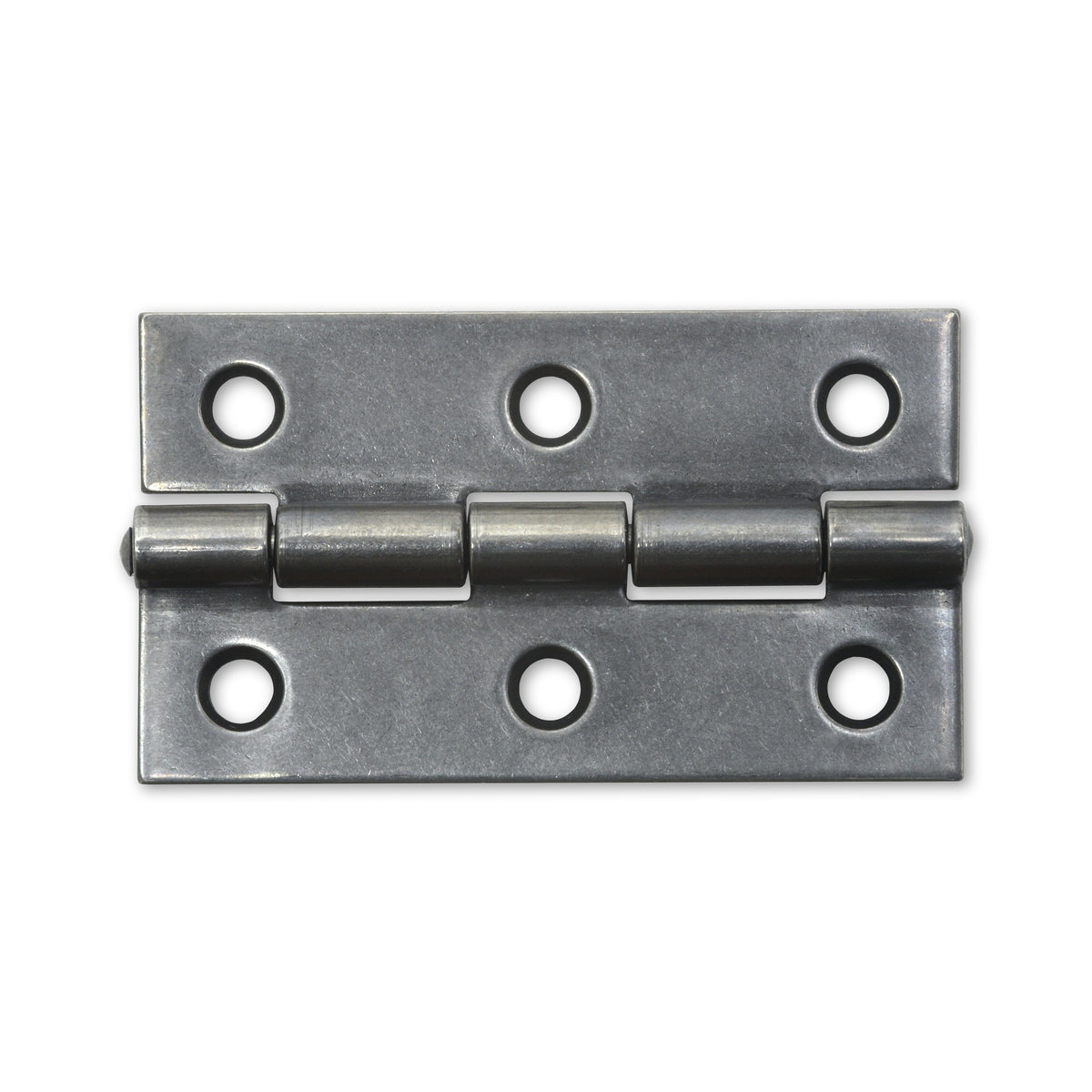

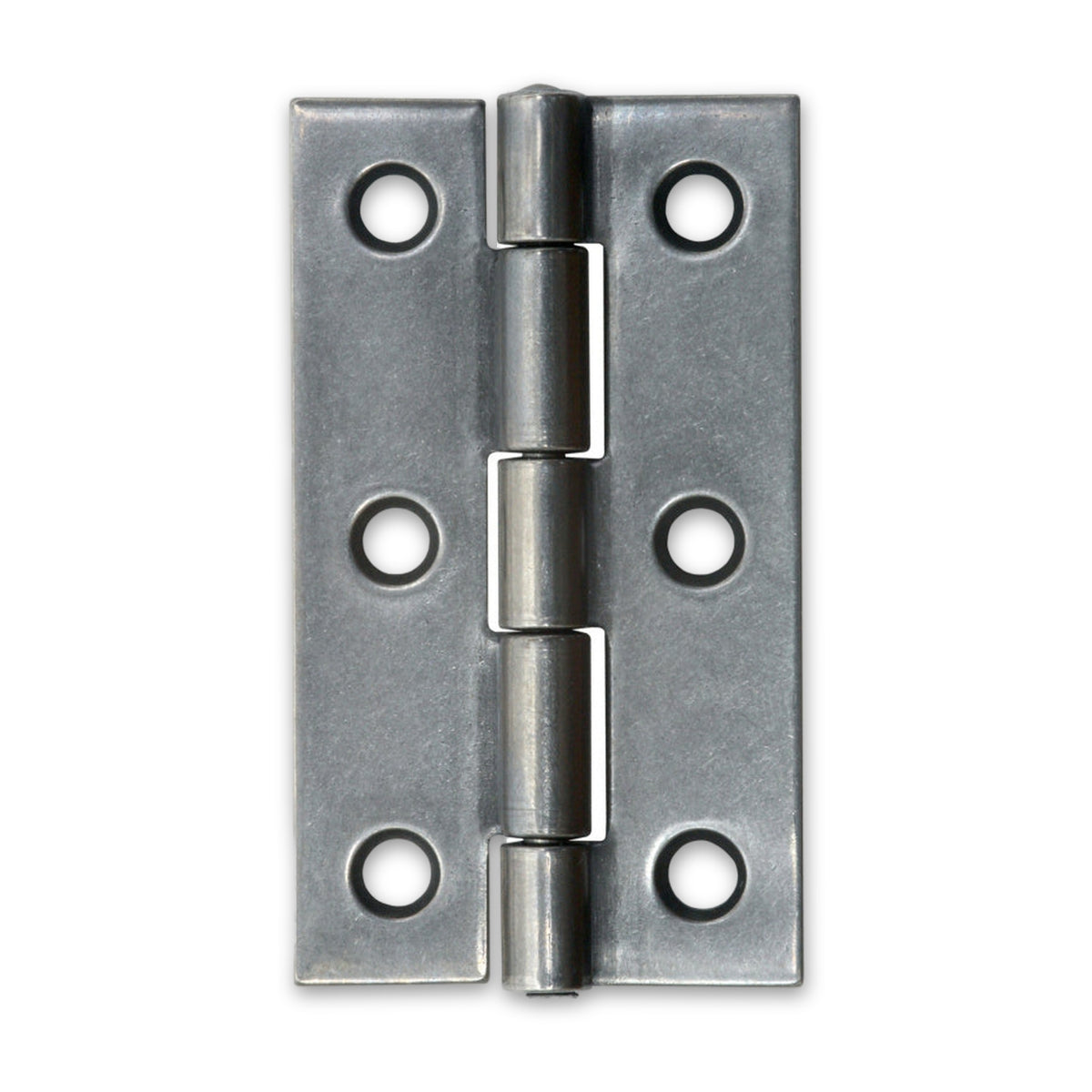

Scharnier schmal gerollt, Edelstahl A2

Das schmale gerollte Scharnier aus Edelstahl A2 verbindet zwei Bauteile beweglich miteinander, zum Beispiel Deckel und Kasten oder Klappe und Rahmen. Es wird über vorgesenkte Montagelöcher aufgeschraubt und hat eine Stiftsicherung. Die kleine Größe hat vier, die große sechs Löcher.

Ein Gelenk für kleine Türen, Kisten, Koffer und Klappen

Bei einem gerollten Scharnier ist an beiden Flügeln eine Blechkante zu einer Rolle umgebogen. Die Rollen greifen ineinander, und ein Stift durch ihre Mitte bildet die Achse, um die sich der bewegliche Teil dreht. Tischler und Kistenbauer setzen solche Scharniere an Kisten, Klappen und kleinen Türen ein, Heimwerker an Kisten und Koffern.

Edelstahl A2 verlangt Schrauben aus nichtrostendem Stahl

A2 bezeichnet eine Sorte nichtrostenden Stahls, der Buchstabe steht für austenitisch. Berühren sich unterschiedliche Metalle und kommt Feuchtigkeit hinzu, kann Kontaktkorrosion entstehen. Deshalb sollten auch die Schrauben aus nichtrostendem Material bestehen.

Vorgesenkte Löcher bestimmen die Schraubenwahl

Weil die Montagelöcher vorgesenkt sind, kann der Kopf einer Senkkopfschraube bündig im Blech liegen. Geliefert wird das einzelne Scharnier, Schrauben gehören nicht dazu.

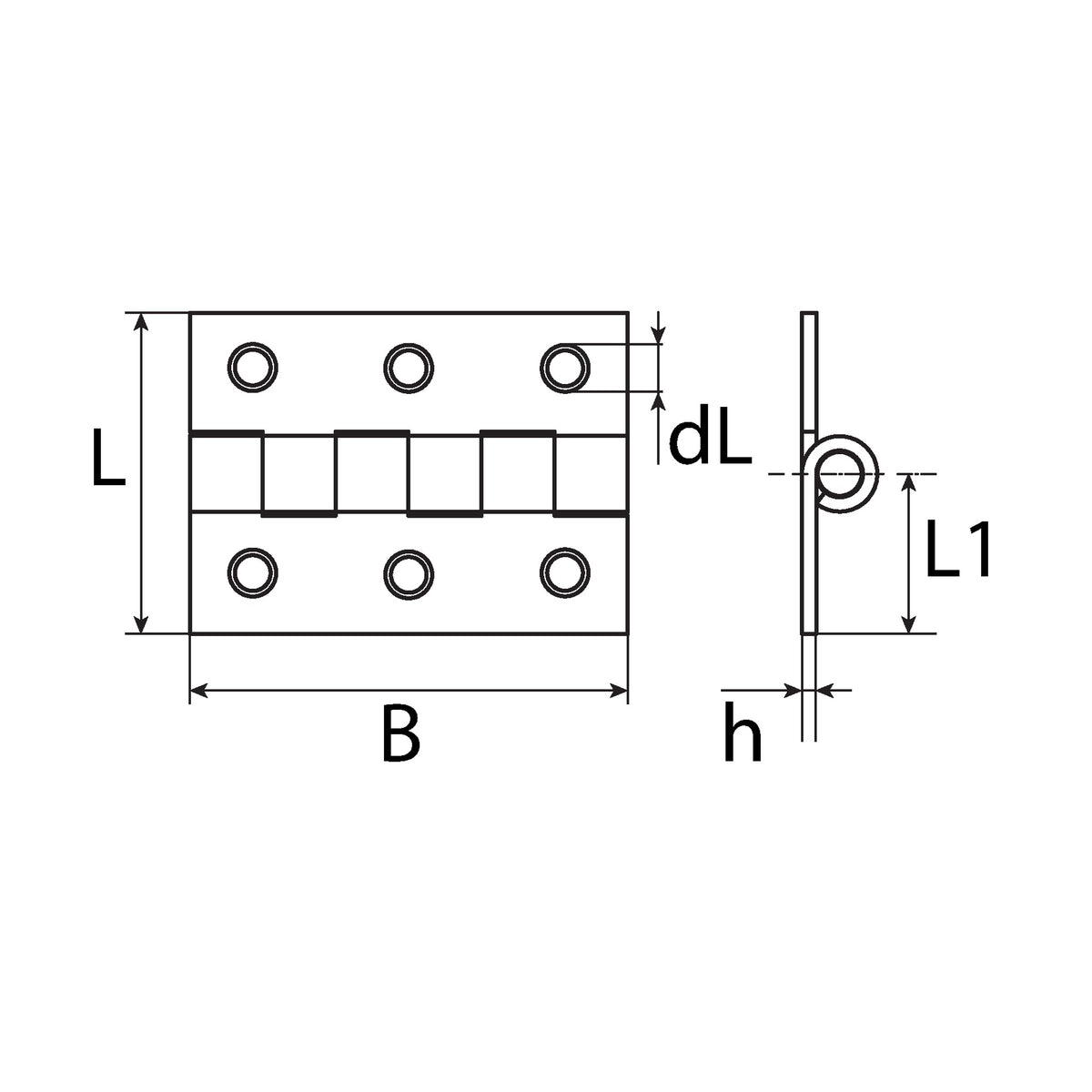

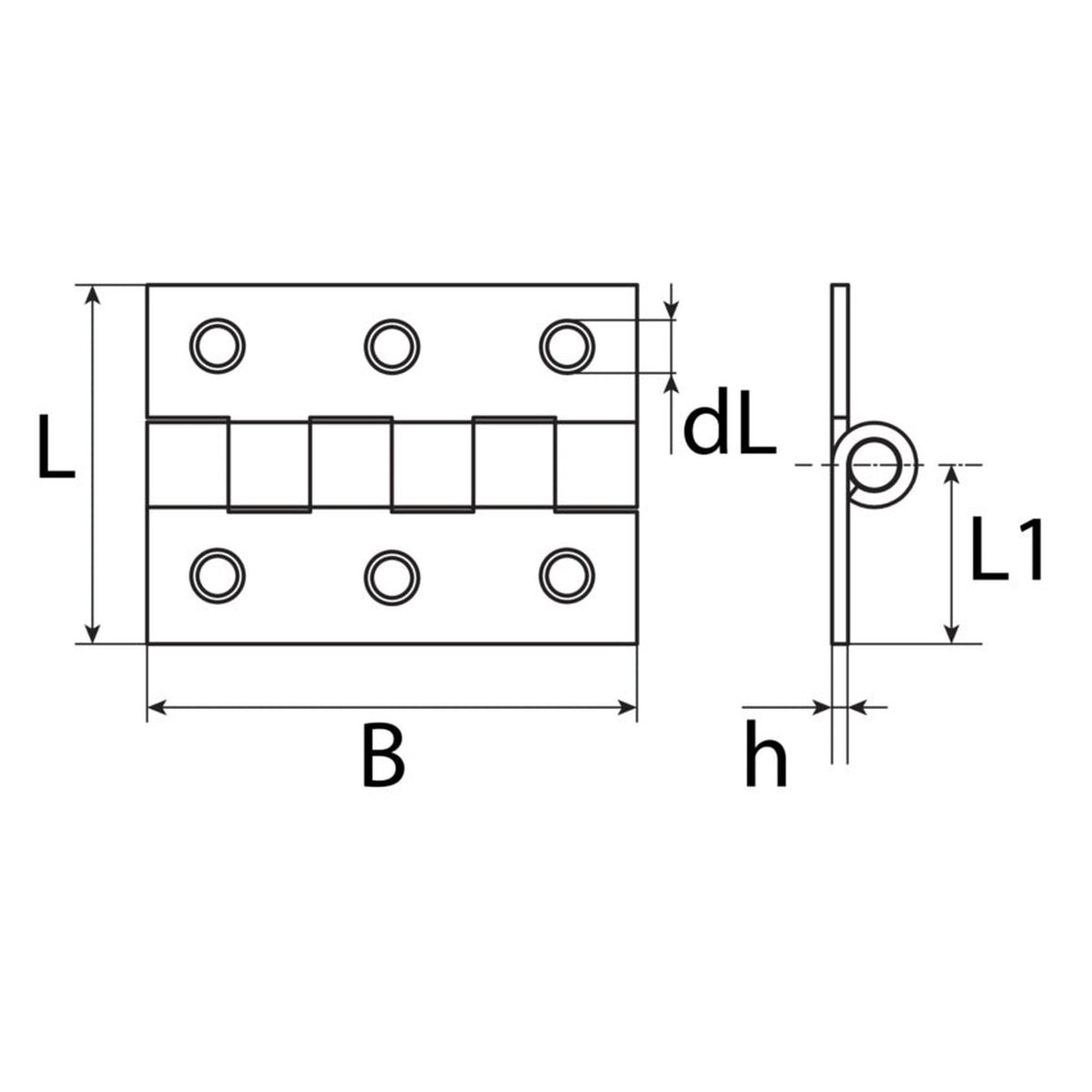

Die Größe folgt dem Bauteil und der Zahl der Befestigungspunkte

Maßgeblich sind die Maße der zu verbindenden Bauteile. Die kleine Größe passt zu schmalen Rahmen und kleinen Deckeln, die große zu breiteren Klappen, weil sie an sechs statt vier Punkten befestigt wird.

Häufige Fragen

Welche Schrauben passen in die Löcher?

Schlanke Senkkopfschrauben, deren Schaft in 2,5 mm (kleine Größe) oder 3 mm (große Größe) Lochdurchmesser passt. Die Länge richtet sich nach der Materialstärke des Untergrunds.

Ist das Scharnier für draußen geeignet?

Ja, die Ausführung ist auch für den Außenbereich vorgesehen. Die Schrauben sollten ebenfalls aus nichtrostendem Material bestehen. Bei Salz- oder Chlorbelastung, etwa an der Küste oder im Schwimmbad, ist die Eignung am Einbauort einzeln zu beurteilen.

Reicht das Scharnier für eine Zimmertür oder ein Fenster?

Nein, dafür gibt es eigene Tür- und Fensterbänder. Dieses Scharnier ist für kleine Türen, Kisten, Koffer und Klappen angegeben. Bei Türbändern lohnt der Blick auf die angegebene Türgröße und das Türgewicht.

Worauf kommt es beim Anschrauben an?

Die Flügel werden so angezeichnet, dass die Achse an der Drehkante liegt. In Holz verhindern vorgebohrte Führungslöcher, dass das Holz beim Eindrehen der dünnen Schrauben reißt. Bei zwei Scharnieren an einem Bauteil müssen die Achsen auf einer Linie liegen, sonst klemmt die Bewegung.
