Scharnier schmal gerollt mit Schrauben, Stahl verzinkt, DIN 7954

Ein Deckel, der sich um eine Achse bewegt

Zwei Blechstreifen, an je einer Kante zu Rollen gebogen: Stehen die Rollen beider Flügel ineinander, läuft ein Stift durch ihre Mitte und bildet die Drehachse. Mehr braucht ein Scharnier dieser Bauart nicht, und weil das Blech dünn bleibt, trägt die Verbindung im geschlossenen Zustand kaum auf. An dieser Reihe ist der Stift gesichert.

Angeschraubt an Kiste, Koffer und Klappe

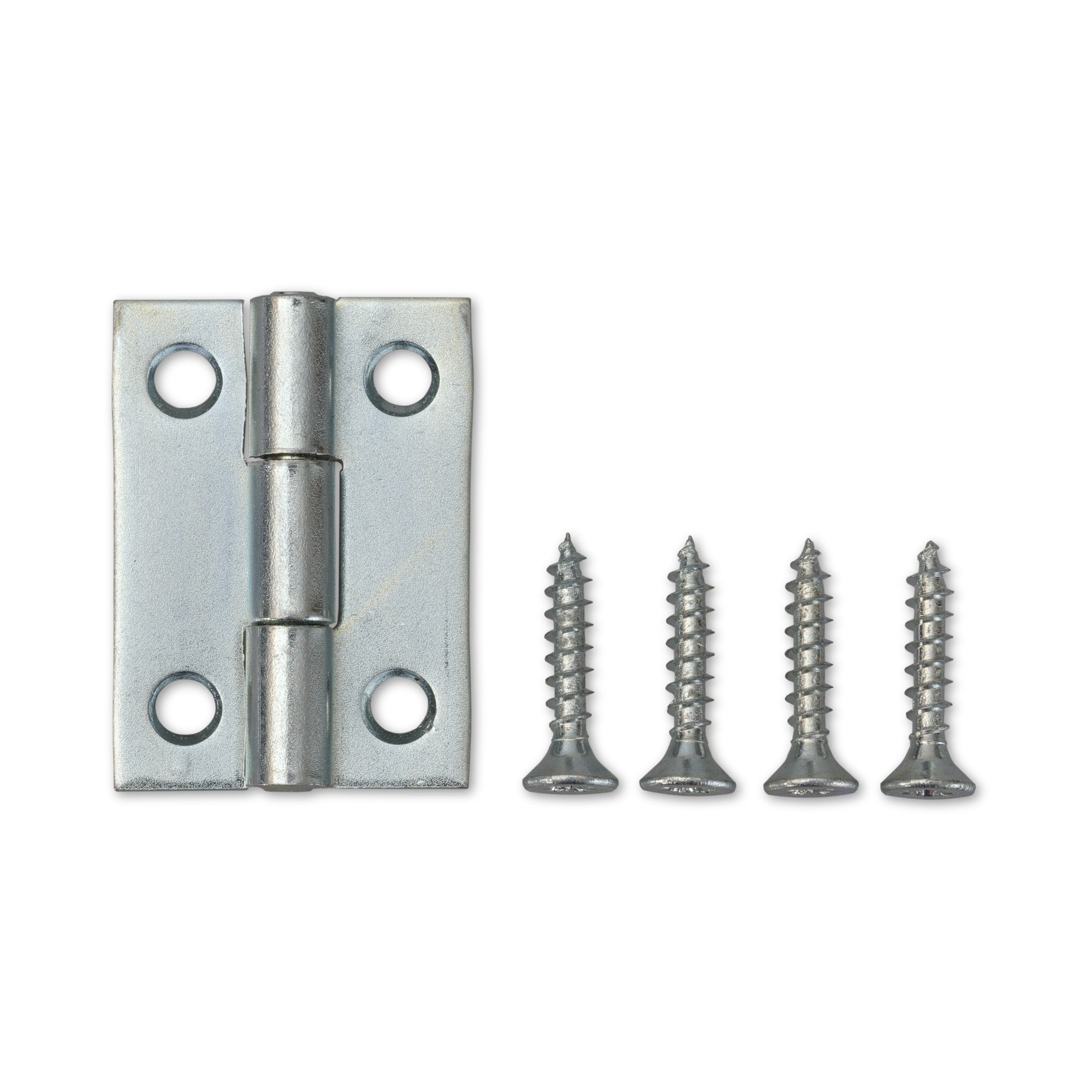

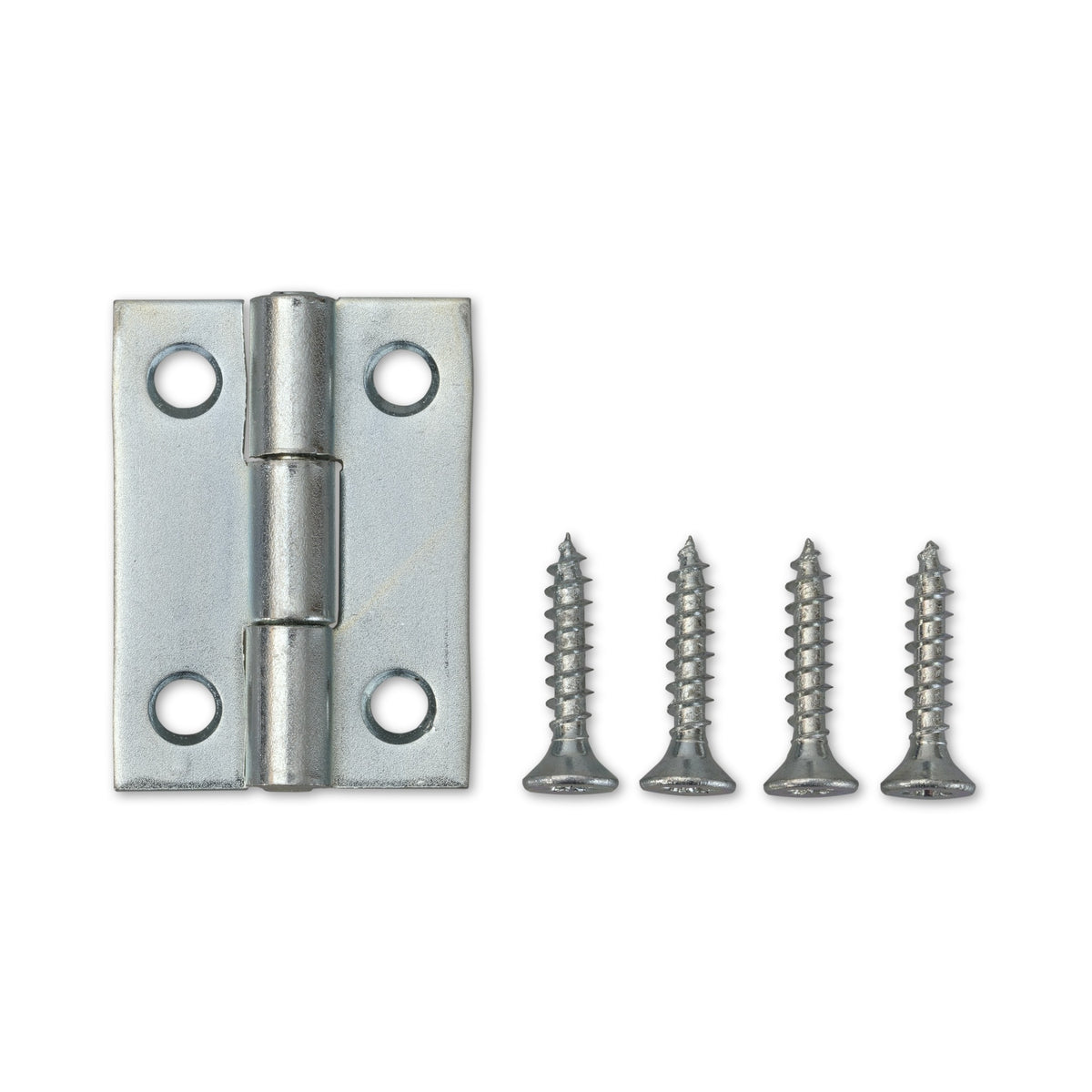

Als Verwendung sind kleine Türen, Kisten, Koffer und Klappen angegeben. Die Montagelöcher sind vorgesenkt: Die Schraubenköpfe bleiben unter der Blechoberfläche, und die beiden Flügel legen sich im geschlossenen Zustand ohne Hindernis aufeinander. Passende Schrauben mit 3 mm Durchmesser und 16 mm Länge liegen bei. Ob diese Länge zur Wandstärke des Bauteils passt und ob der Werkstoff sie hält, entscheidet sich am Stück selbst.

Woran sich die Ausführung entscheidet

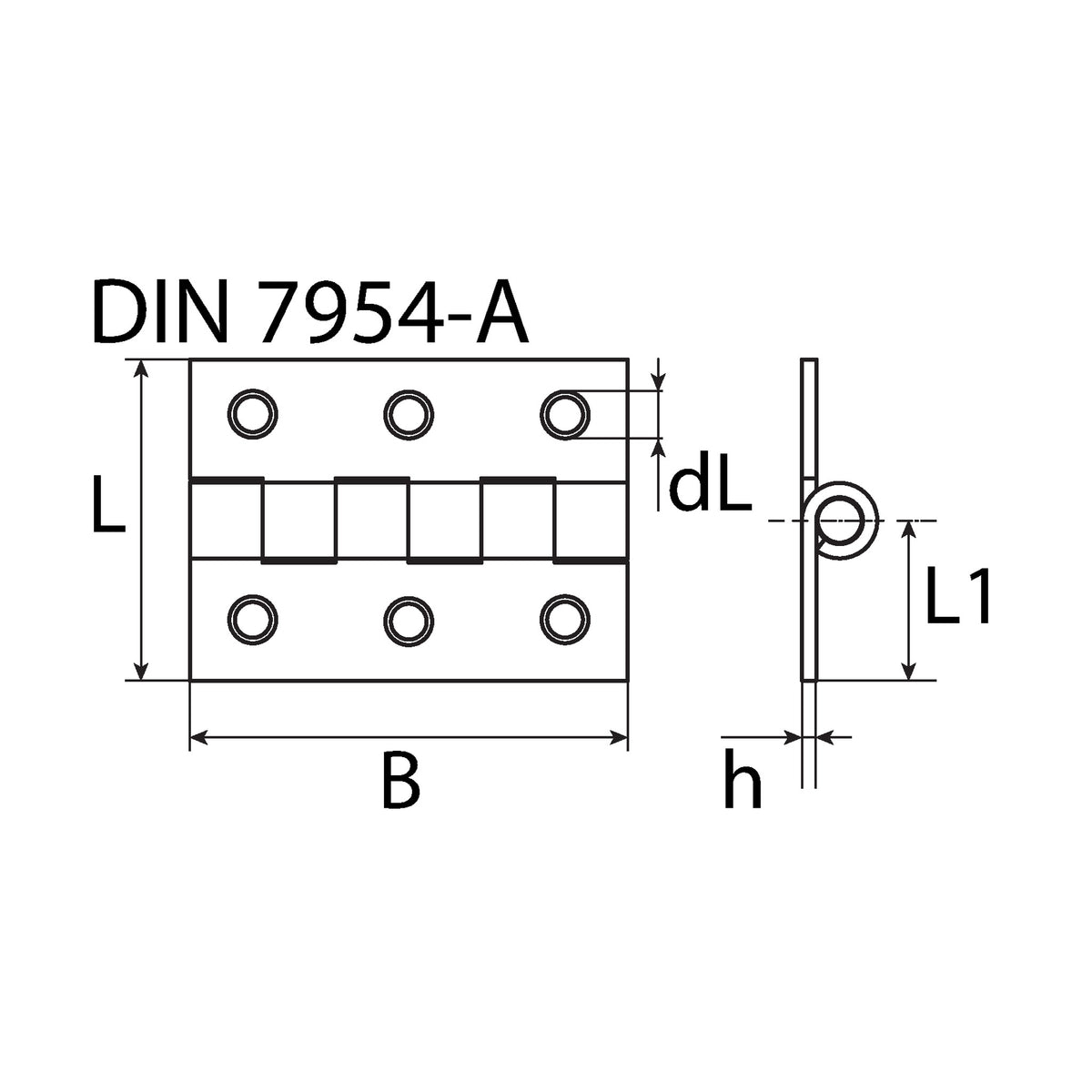

• Feste Maßgruppen: Breite, Länge und Blechstärke sind je Ausführung fest zusammengestellt und lassen sich nicht frei mischen. Maßgebend ist das Bauteil, das bewegt werden soll: Der Flügel muss auf seiner Anschraubfläche vollständig aufliegen.
• Lochbild: Zu jeder Ausführung gehören eine eigene Lochzahl und ein eigener Lochdurchmesser; die Zahl der beiliegenden Schrauben richtet sich danach.
• Verzinkte Oberfläche: Alle Ausführungen tragen dieselbe. Ein Einsatz im Freien, in feuchten Räumen oder in aggressiver Umgebung folgt daraus nicht.

Häufige Fragen

Woher kommen die Namen Band und Angel?

Beide Wörter meinen dieselbe Sache und sind an Kisten, Fenstern und Türen gebräuchlich. Früher stand Band für die trennbare und Scharnier für die untrennbare Bauweise; auf die heutigen Bauformen trifft diese Einteilung vielfach nicht mehr zu. Auch die Namen der Einzelteile werden uneinheitlich gehandhabt.

Passt das Scharnier an eine Zimmertür oder an eine schwere Klappe?

Angegeben sind kleine Türen an Behältnissen sowie Kisten, Koffer und Klappen. Ein Belastungswert gehört zu dieser Bauart nicht, und aus Blechstärke, Lochzahl oder Schraubenmaß lässt sich keiner herleiten. An Gebäudetüren, Fenstern und Toren arbeiten Bänder, für die eigene Anforderungen samt Prüfungen bestehen; dafür ist diese Reihe nicht ausgewiesen. Deckel und Hauben, deren Herabfallen jemanden treffen kann, bleiben ebenso außen vor.
