Scharnier schmal gerollt, Stahl verzinkt, DIN 7954 Form A

Das schmale gerollte Scharnier aus verzinktem Stahl verbindet zwei Bauteile beweglich, etwa Kistendeckel und Kasten oder Klappe und Rahmen. Beide Flügel haben vorgesenkte Montagelöcher, und das Scharnier hat eine Stiftsicherung. Es gibt vier Größen von 22 mm bis 41 mm Breite.

Ein einfaches Gelenk für Klappen an Möbeln und Behältern

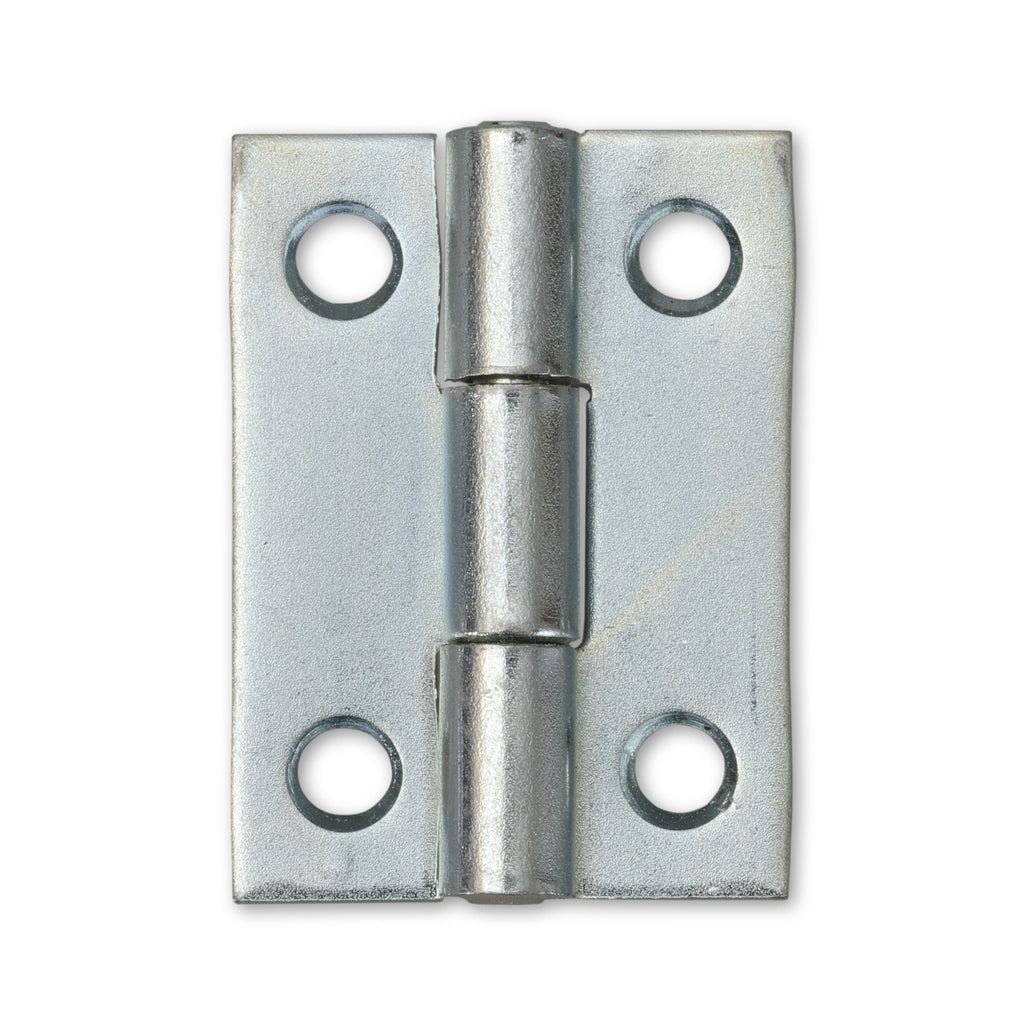

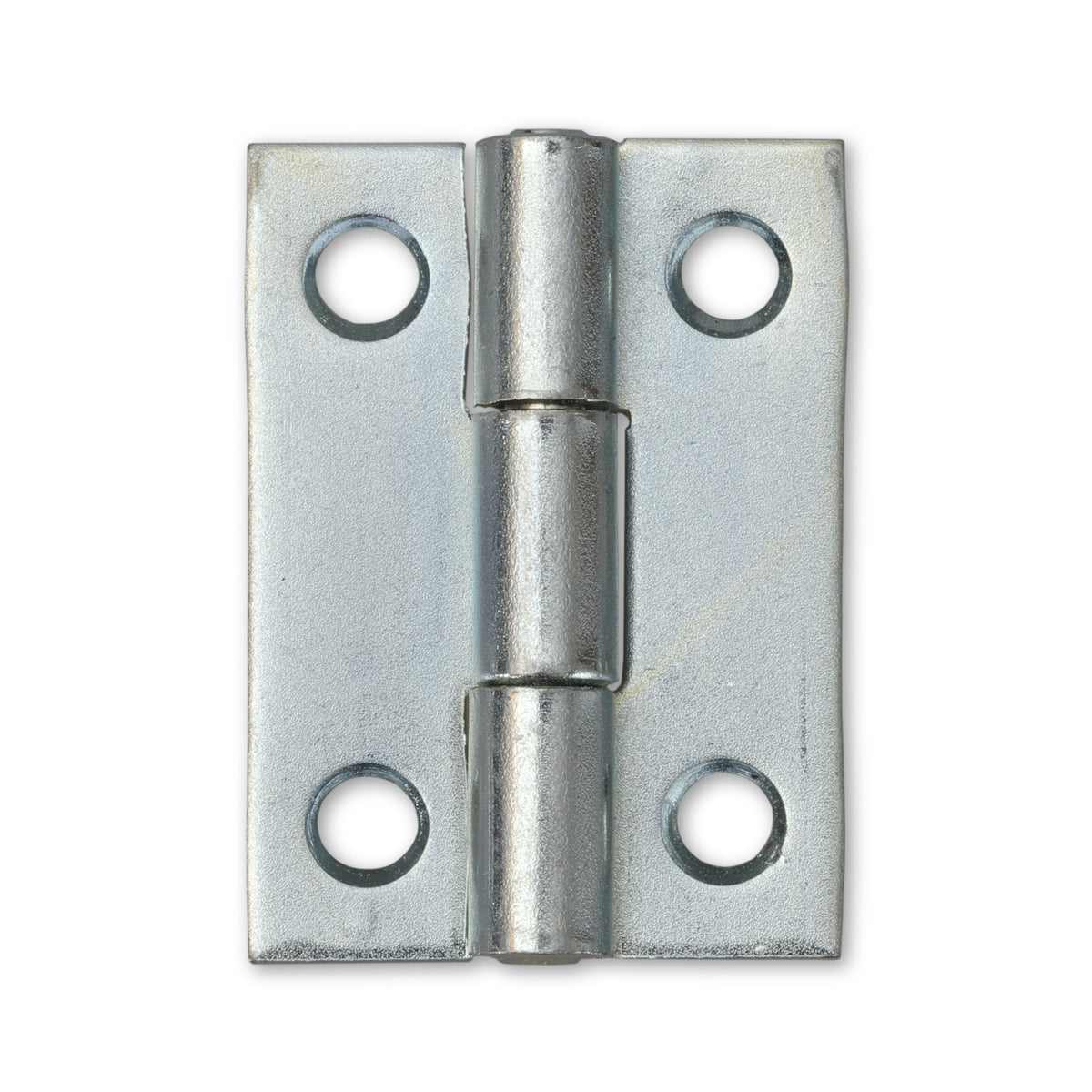

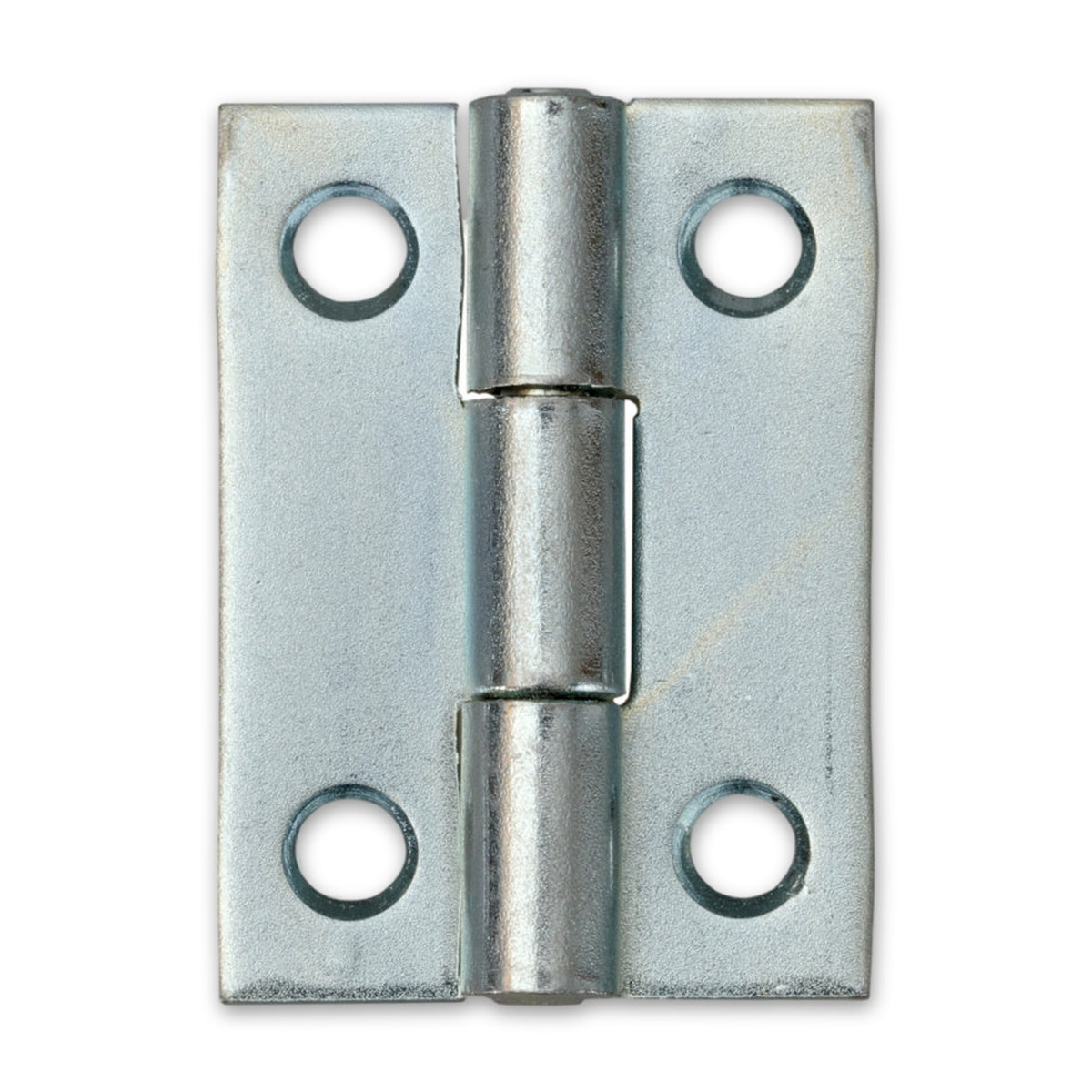

An einer Kante sind die beiden Blechflügel zu Rollen umgebogen, die ineinandergreifen. Ein Stift durch die Rollen bildet die Achse, um die sich die Flügel bewegen. Das ist die einfache Bauart für Klappen an Möbeln und Behältern. Angegeben ist DIN 7954 Form A; die Norm trägt den Titel Gerollte Scharniere.

Gesenkte Löcher, damit der Schraubenkopf nicht vorsteht

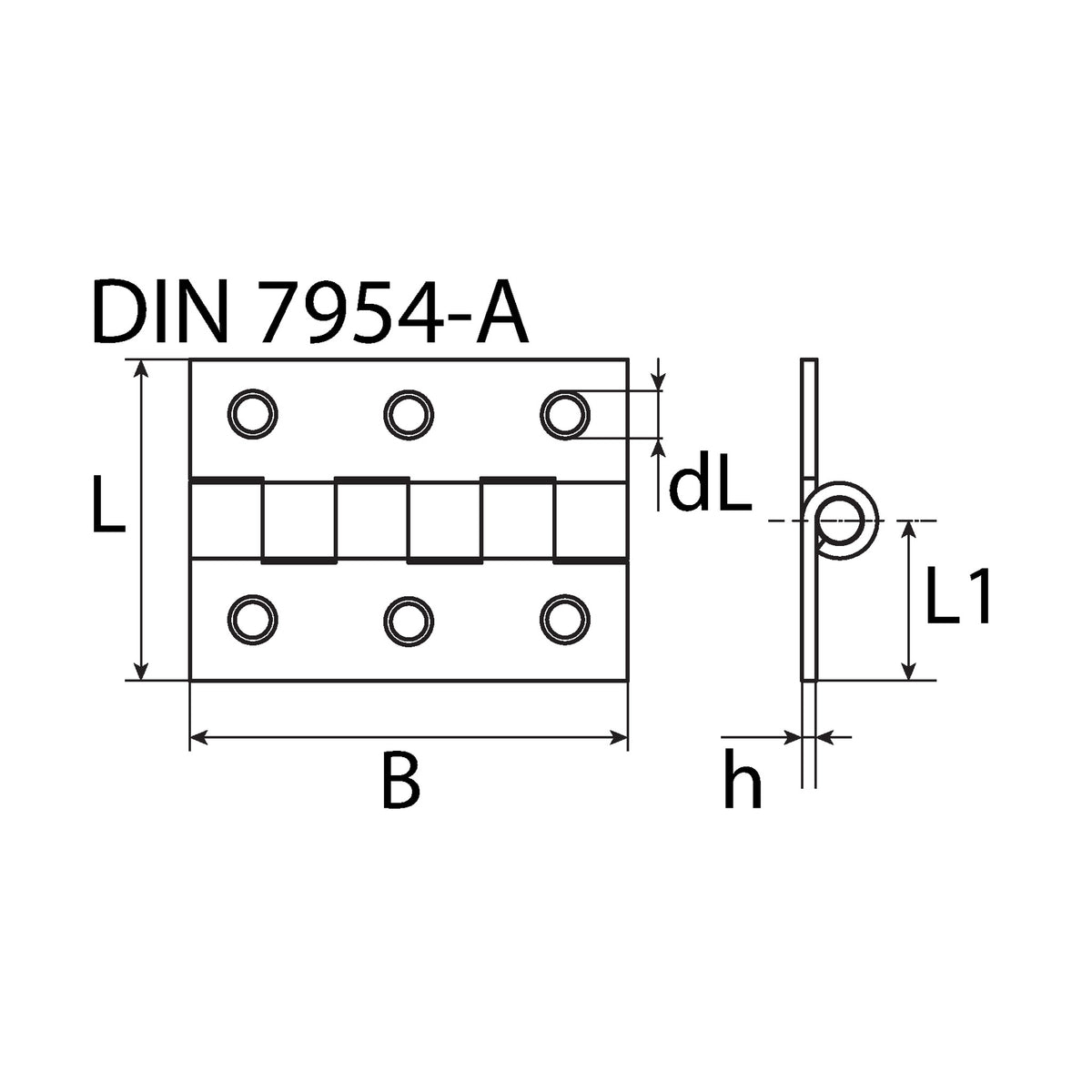

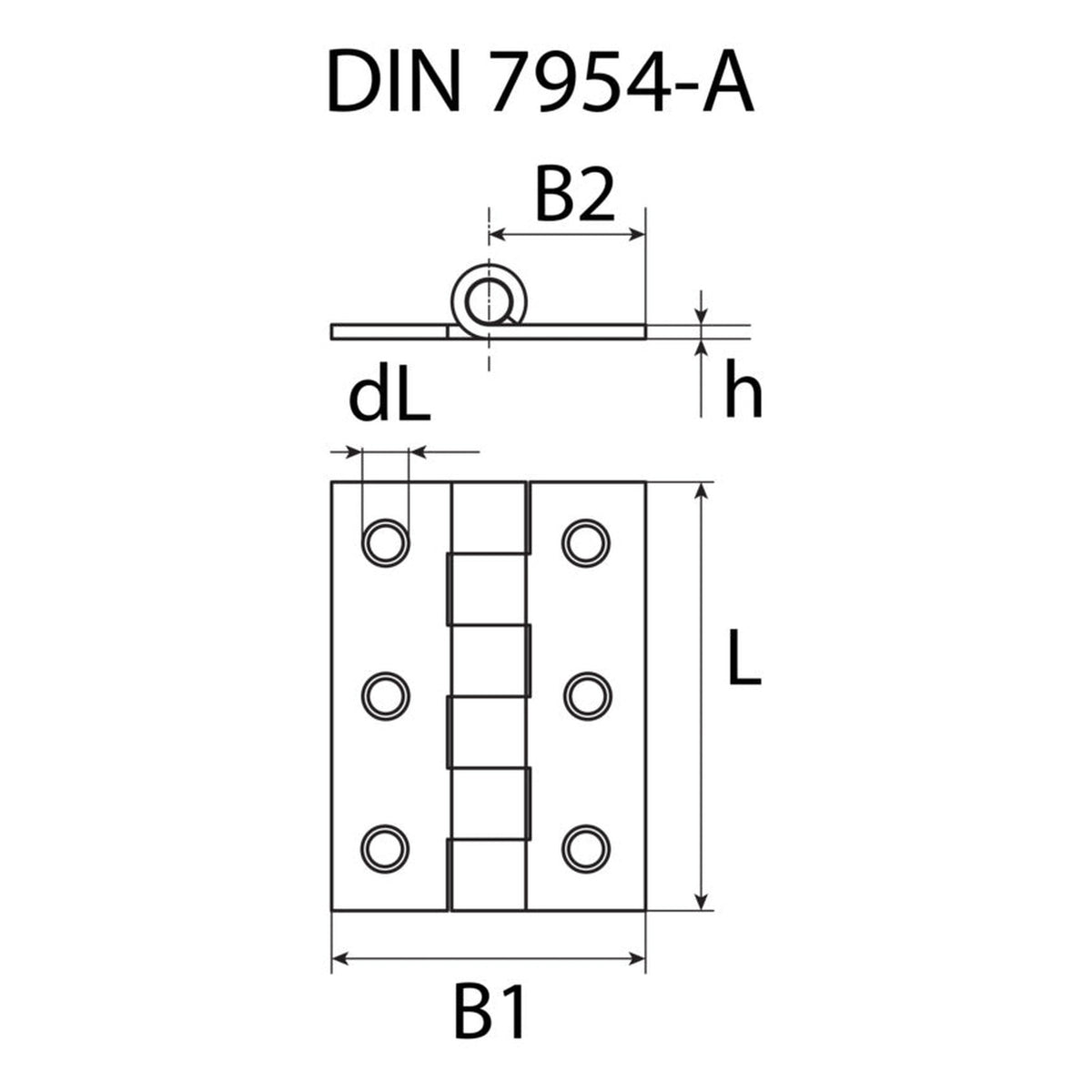

Bei vorgesenkten Löchern taucht der Kopf einer Senkkopfschraube in das Blech ein. Mit der Größe wächst das Lochbild: Der Lochdurchmesser liegt zwischen 4,3 mm und 6,8 mm, die beiden kleineren Größen haben vier Löcher in 1 mm Blech, die beiden größeren sechs Löcher in 1,4 mm Blech.

Für Kistendeckel, Klappen und kleine Türen

Gedacht ist es für kleine Türen, Kisten, Koffer und Klappen. Üblich sind gerollte Scharniere bei Tischlern und im Möbelbau, im Kistenbau und bei Heimwerkern, die einen Deckel oder eine Klappe anschlagen. Beide Flügel werden über die Senklöcher aufgeschraubt, einer am beweglichen, einer am festen Teil.

Häufige Fragen

Welche Schrauben passen in die Löcher?

Senkkopfschrauben, deren Schaft zum Lochdurchmesser der gewählten Größe passt. Das Scharnier wird ohne Schrauben geliefert; die Schraubenlänge richtet sich nach der Wandstärke des Bauteils und dem Untergrund.

Für welche Bauteile ist das Scharnier gedacht?

Für kleine Türen, Kisten, Koffer und Klappen. Für schwere Deckel, die bei einem Versagen der Verbindung herabfallen können, ist es nicht vorgesehen; dort passen kräftigere Beschläge, für die eine Tragfähigkeit angegeben ist.

Was bedeutet Stiftsicherung?

Die Stiftsicherung soll verhindern, dass der Stift aus den Rollen wandert. Ausführung und Stiftwerkstoff sind nicht angegeben; wer das für seinen Einsatz wissen muss, fragt vor dem Kauf nach.

Kann das Scharnier im Freien oder in feuchten Räumen sitzen?

Für dauerhaft nasse Einbauorte ist ein Scharnier aus nichtrostendem Stahl die sicherere Wahl. Die Verzinkung schützt den Stahl vor Korrosion, eine Haltbarkeit im Freien ist dafür aber nicht angegeben.

Ist es für Zimmertüren und Fenster gedacht?

Nein, für Haus-, Wohnungs- und Zimmertüren, Tore und Fenster ist es nicht vorgesehen. Dafür gibt es Tür- und Fensterbänder, die für diesen Einbau ausgelegt sind.
