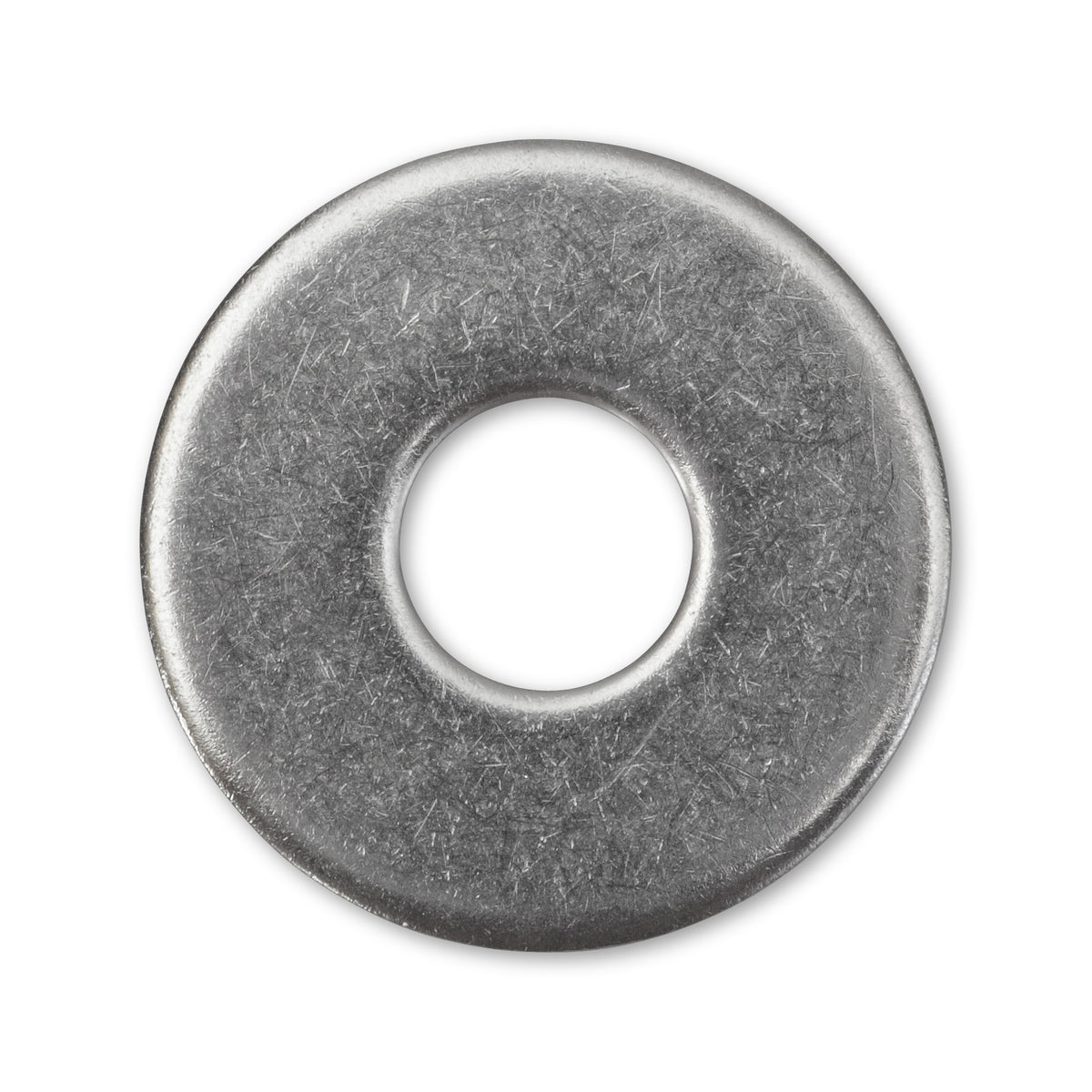

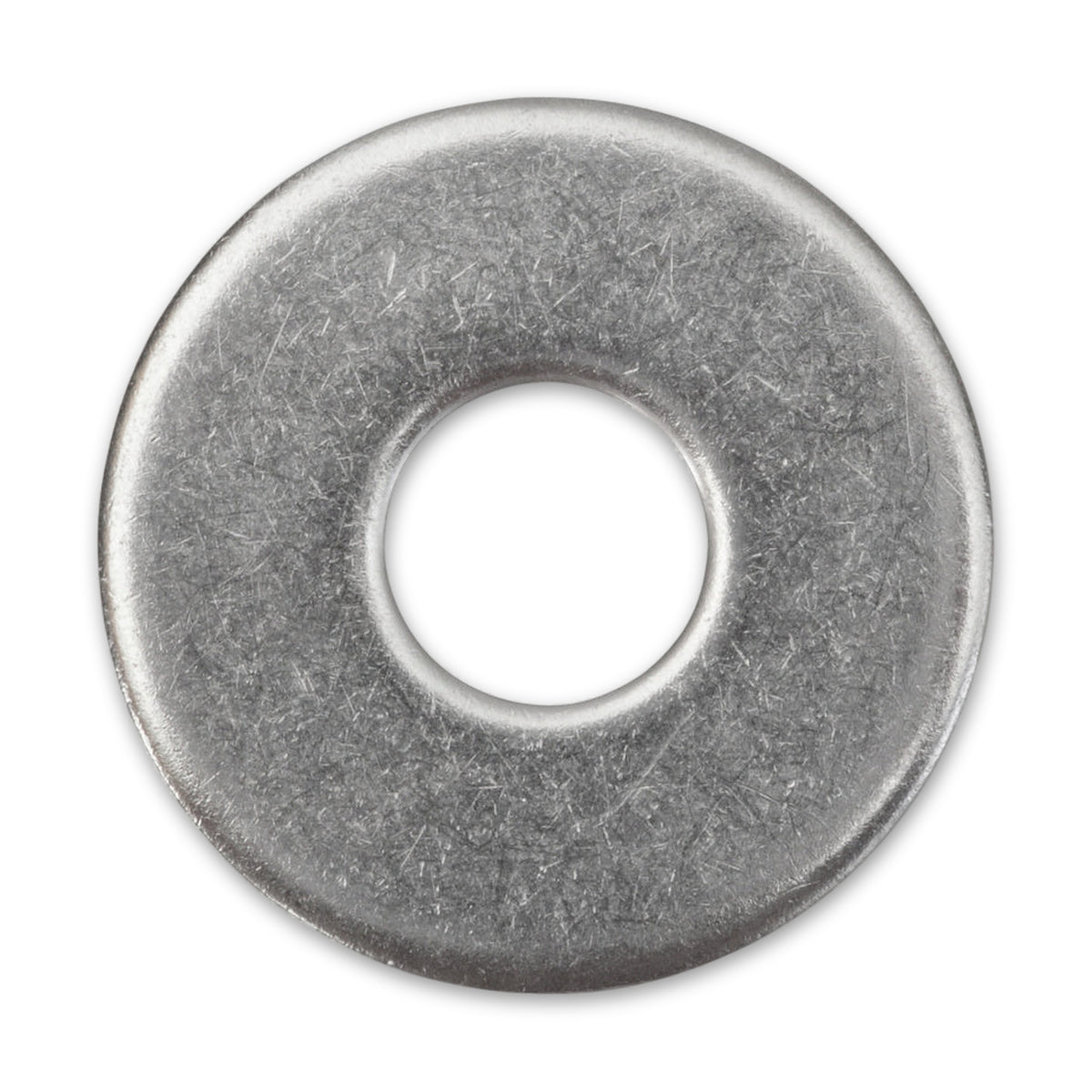

Scheibe, Edelstahl A2, DIN 9021

Dreimal so breit wie das Gewinde stark ist

Eine Unterlegscheibe liegt zwischen Schraubenkopf oder Mutter und Bauteil und gibt die Klemmkraft über ihre Fläche weiter. Wie groß diese Fläche ausfällt, folgt in dieser Reihe einer festen Regel: Der Außendurchmesser misst etwa das Dreifache des Gewindedurchmessers. Was am Kopf auf wenigen Quadratmillimetern ankäme, verteilt sich dadurch auf ein Vielfaches davon.

Gedacht für Gegenlagen, die wenig Pressung vertragen

Je weicher der Werkstoff unter der Verbindung, desto eher zeichnet sich ein Schraubenkopf darin ab. Die breite Auflage nimmt der Kraft die Spitze und schont die Oberfläche, gegen die gespannt wird. Über alle Größen hinweg besteht die Reihe aus demselben nichtrostenden Stahl.

Woran sich die Größe entscheidet

• Zuordnung zum Gewinde: Jede Ausführung nennt den Gewindedurchmesser, für den sie bestimmt ist. Das Innenmaß der Scheibe liegt geringfügig darüber, sonst ginge sie nicht über den Schaft.
• Platz für das Außenmaß: Die Fläche, auf die verteilt werden soll, muss am Bauteil vorhanden sein. Nahe einer Kante, in einer Ecke oder neben einem angrenzenden Teil wird gerade der große Durchmesser zum Hindernis.
• Formstabilität: Verteilen kann die Scheibe nur, solange sie unter der Flächenpressung ihre Form behält. Werkstoff und Härte gehören deshalb zu Schraube und Gegenlage abgestimmt.

Häufige Fragen

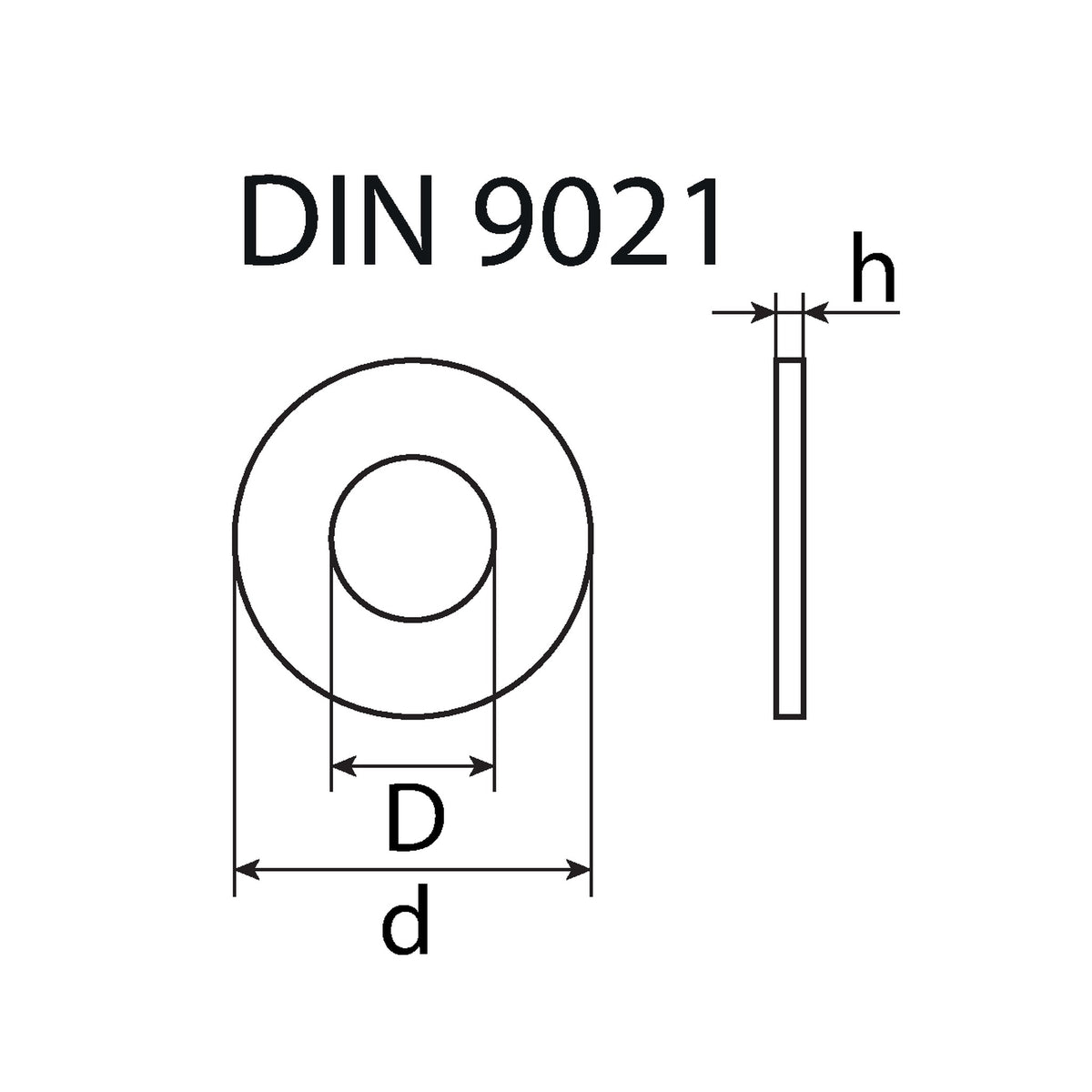

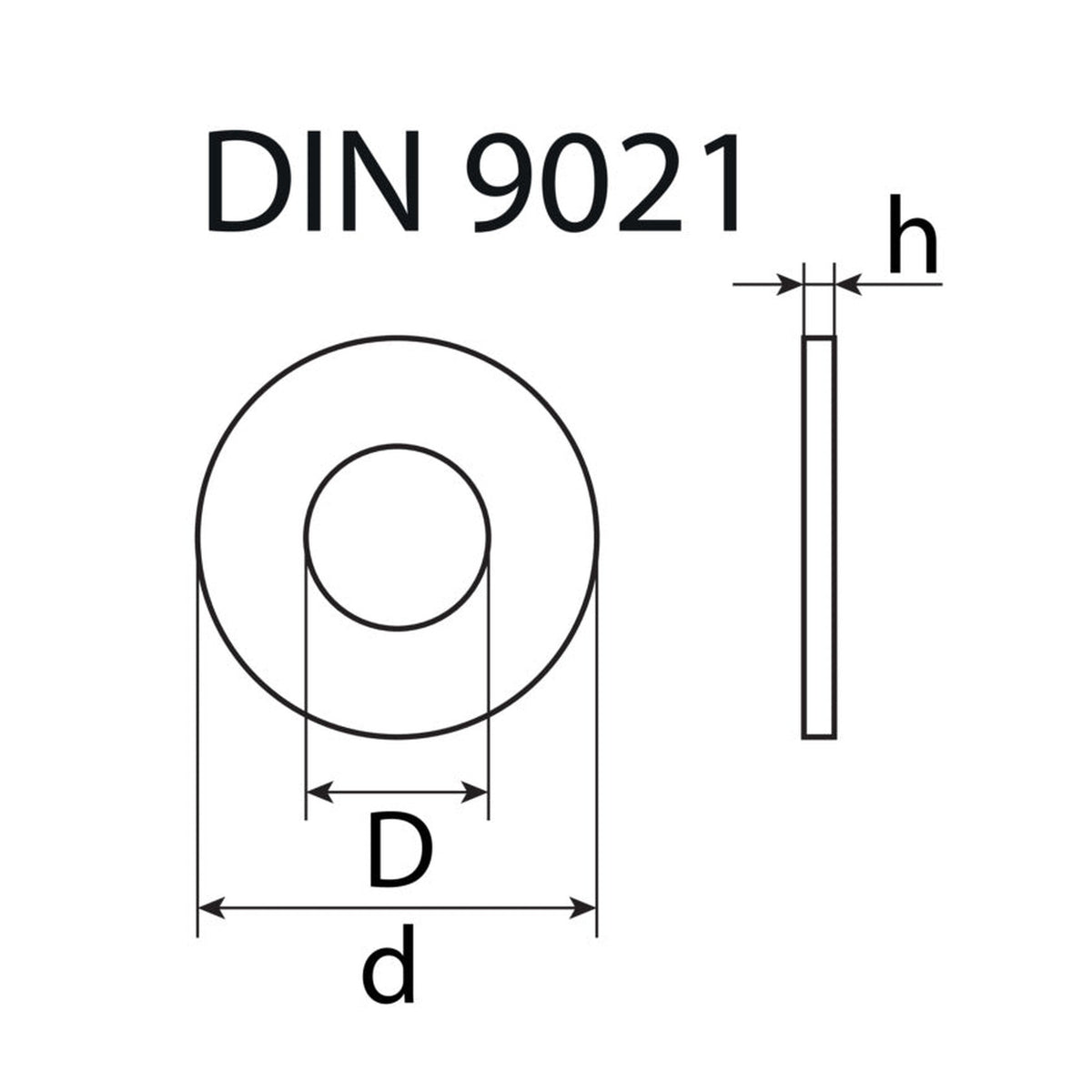

Wofür stehen die drei Zahlen der Größenangabe?

Die erste nennt das Loch der Scheibe, die zweite ihren Außendurchmesser, die dritte ihre Stärke. Der Gewindedurchmesser, zu dem eine Größe gehört, ist gesondert ausgewiesen und liegt knapp unter dem Innenmaß.

Ersetzt die große Scheibe eine Schraubensicherung?

Die Aufgabe einer Unterlegscheibe endet beim Verteilen der Kraft und beim Schonen der Oberfläche. Gegen selbsttätiges Losdrehen wirkt eine glatte Scheibe nicht, gleich wie breit sie ausfällt. Wo eine Losdrehsicherung verlangt ist, gehört sie als eigenes Element zur Verbindung, und ihre Wirksamkeit ist gegebenenfalls nachzuweisen. Was eine Verbindung am Ende aushält, entscheidet ohnehin deren Bemessung.
