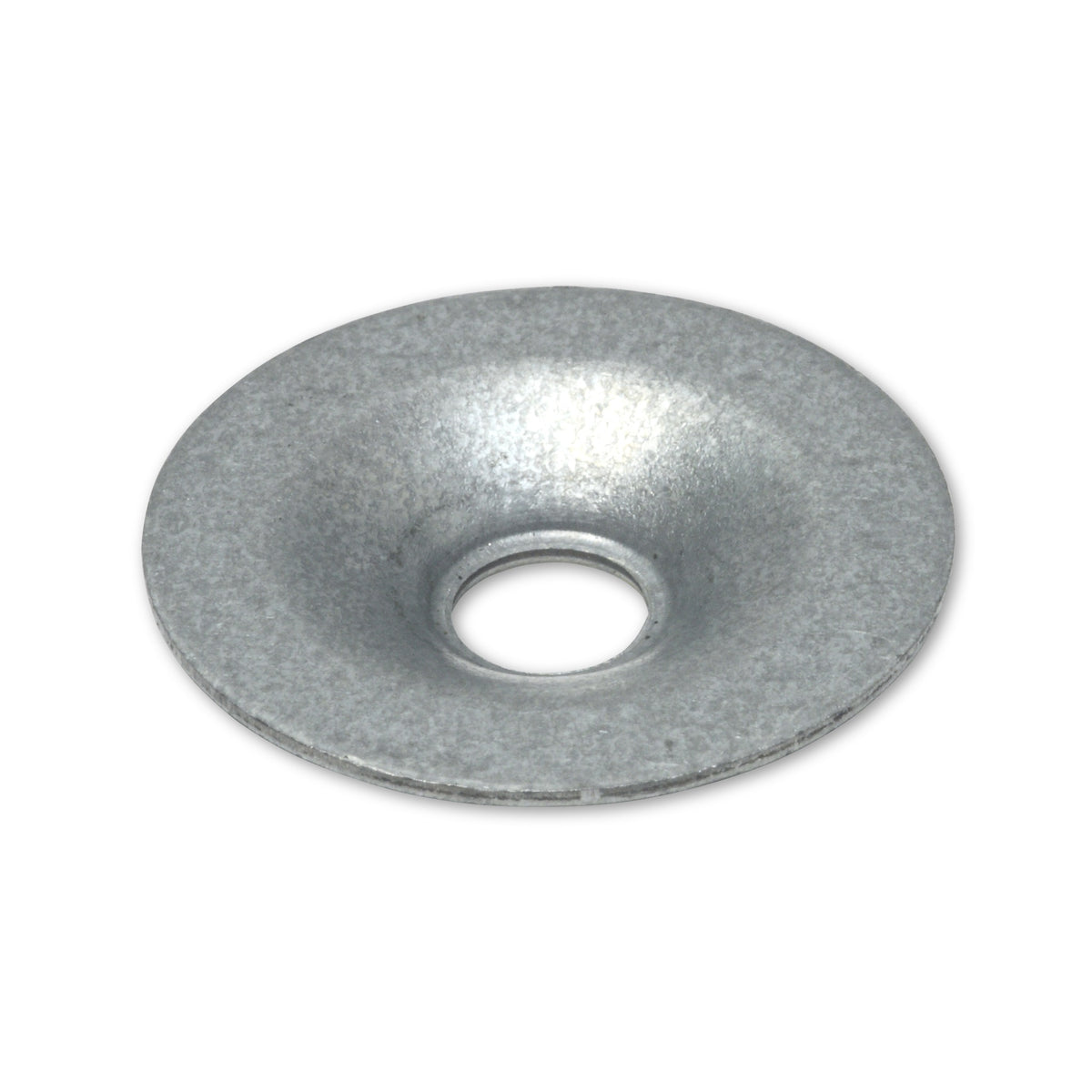

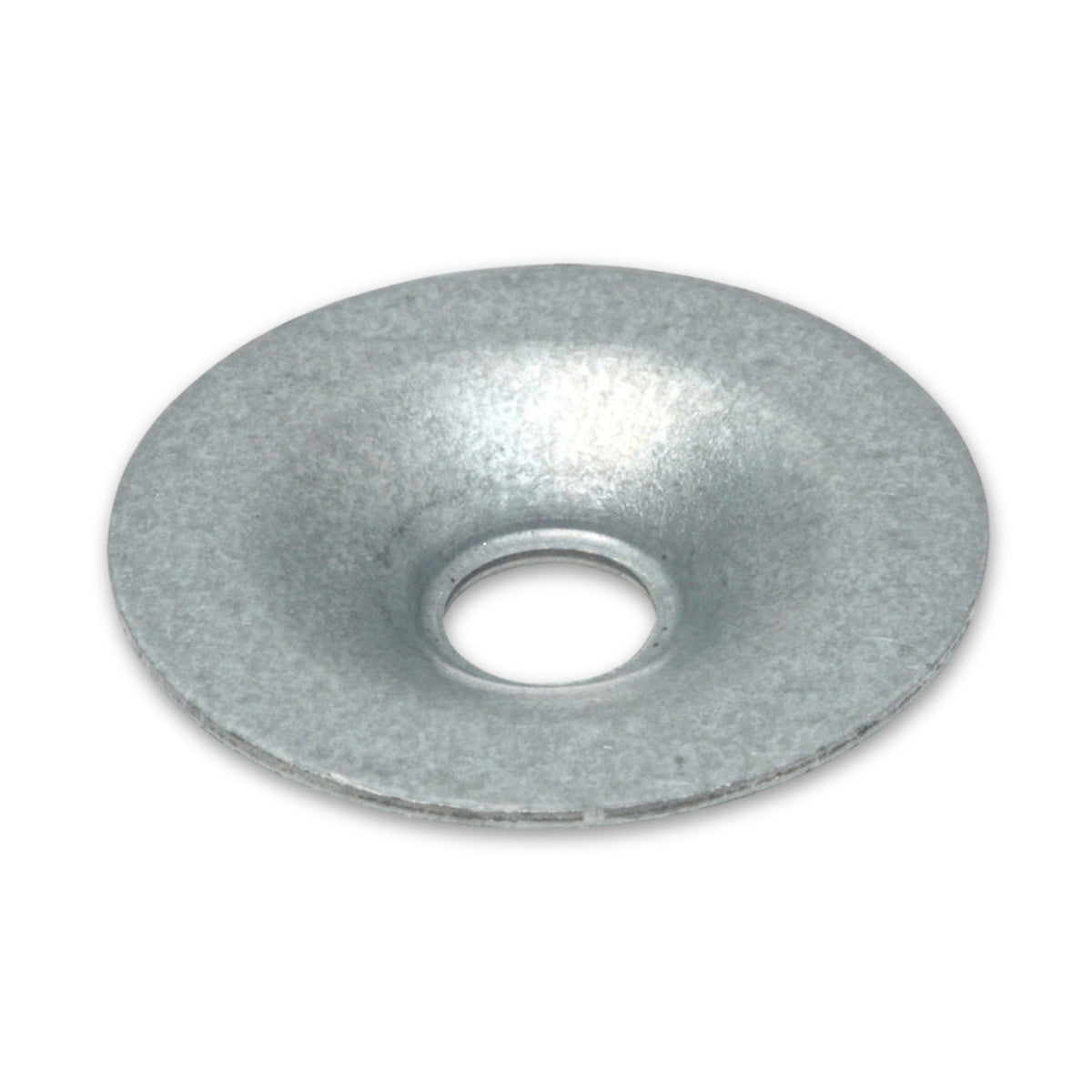

Scheibe für Schnellbauschrauben, Stahl verzinkt, 5,3 × 24 × 0,8 mm

Viel Fläche über einem kleinen Loch

Ein Schraubenkopf drückt auf wenige Quadratmillimeter. Bei dieser Scheibe stehen einem Loch von 5,3 mm ganze 24 mm Außendurchmesser gegenüber, und über diesen breiten Ring geht die Klemmkraft in das Bauteil. Je weicher der Untergrund gegenüber dem Verbindungsmittel ausfällt, desto mehr macht dieser Unterschied aus.

Materialstärke und Höhe fallen auseinander

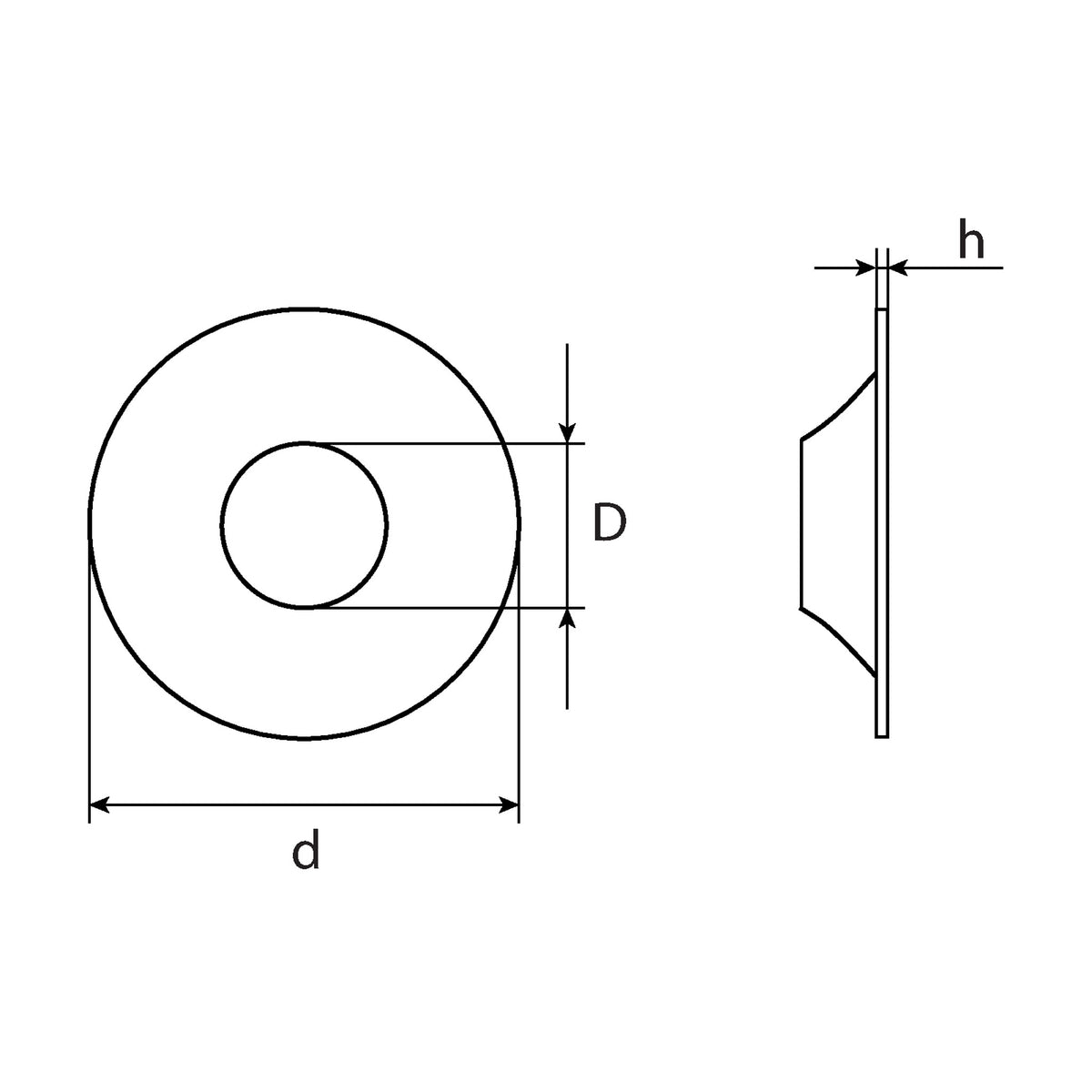

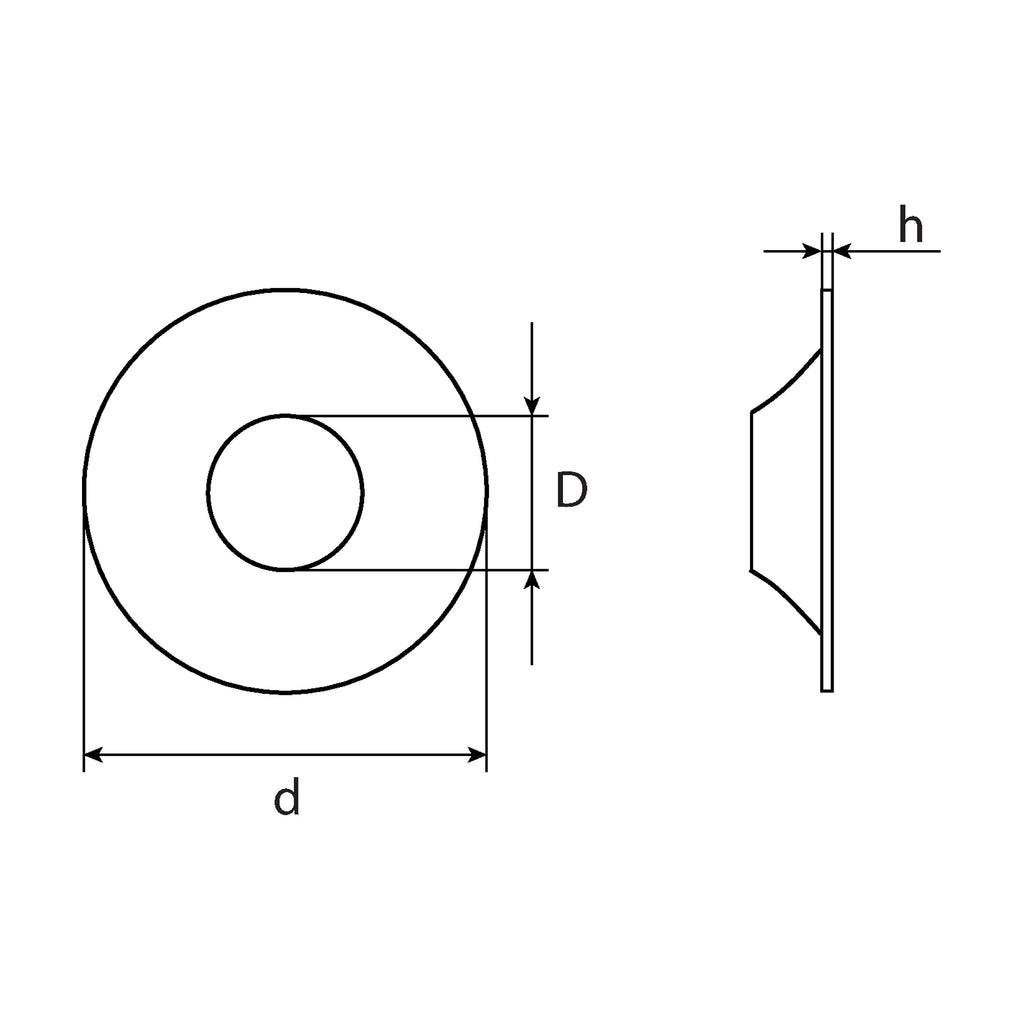

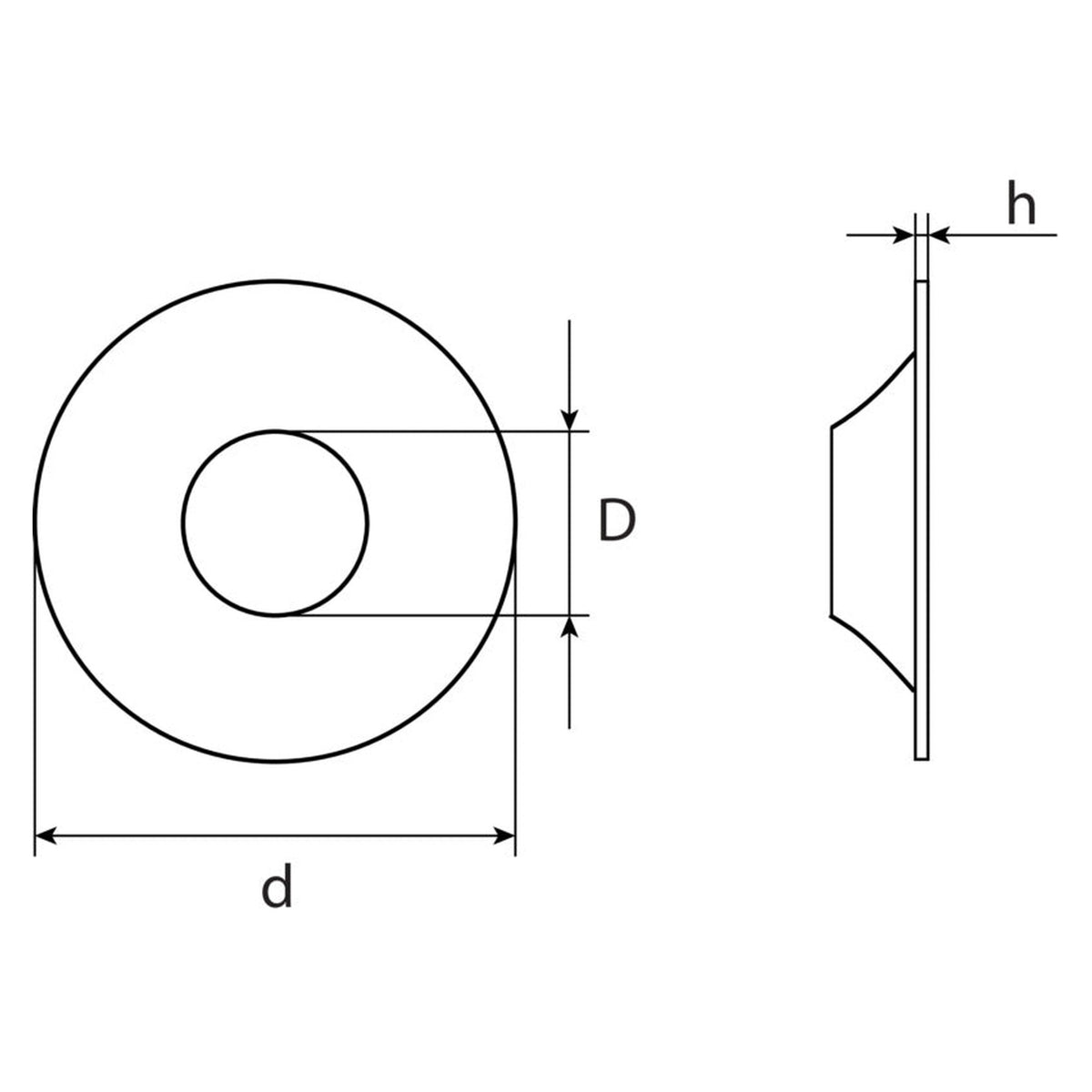

Das Blech misst 0,8 mm, die Höhe der Scheibe dagegen 4 mm. Zwischen beiden Zahlen liegt ihre Formgebung, und für den Raum, der unter dem Kopf frei bleiben muss, zählt das größere Maß. Verzinkter Stahl ist als Werkstoff und Oberfläche geführt; wie lange ein solcher Überzug an einem bestimmten Einbauort trägt, ist damit nicht gesagt.

Häufige Fragen

Woran entscheidet sich, ob die Scheibe passt?

An drei Stellen zugleich: Der Schaft muss durch das Loch gehen, der Außendurchmesser braucht am Bauteil eine Fläche, auf der er aufliegt, und für die Bauhöhe muss unter dem Kopf Platz sein. Zwei der drei Maße zusammen genügen für die Entscheidung nicht.

Hält die große Fläche die Schraube fest?

Verteilen ja, sichern nein. Weitergeben kann eine Scheibe die Kraft nur, solange sie unter der Pressung ihre Form behält; Härte und Werkstoff gehören deshalb auf Schraube und Gegenlage abgestimmt. Gegen selbsttätiges Losdrehen wirkt sie ohnehin nicht, und Werte für Tragfähigkeit, Anzug oder Belastbarkeit gehören nicht zu dieser Bauform.
