Scheibe, Stahl verzinkt, DIN 1052

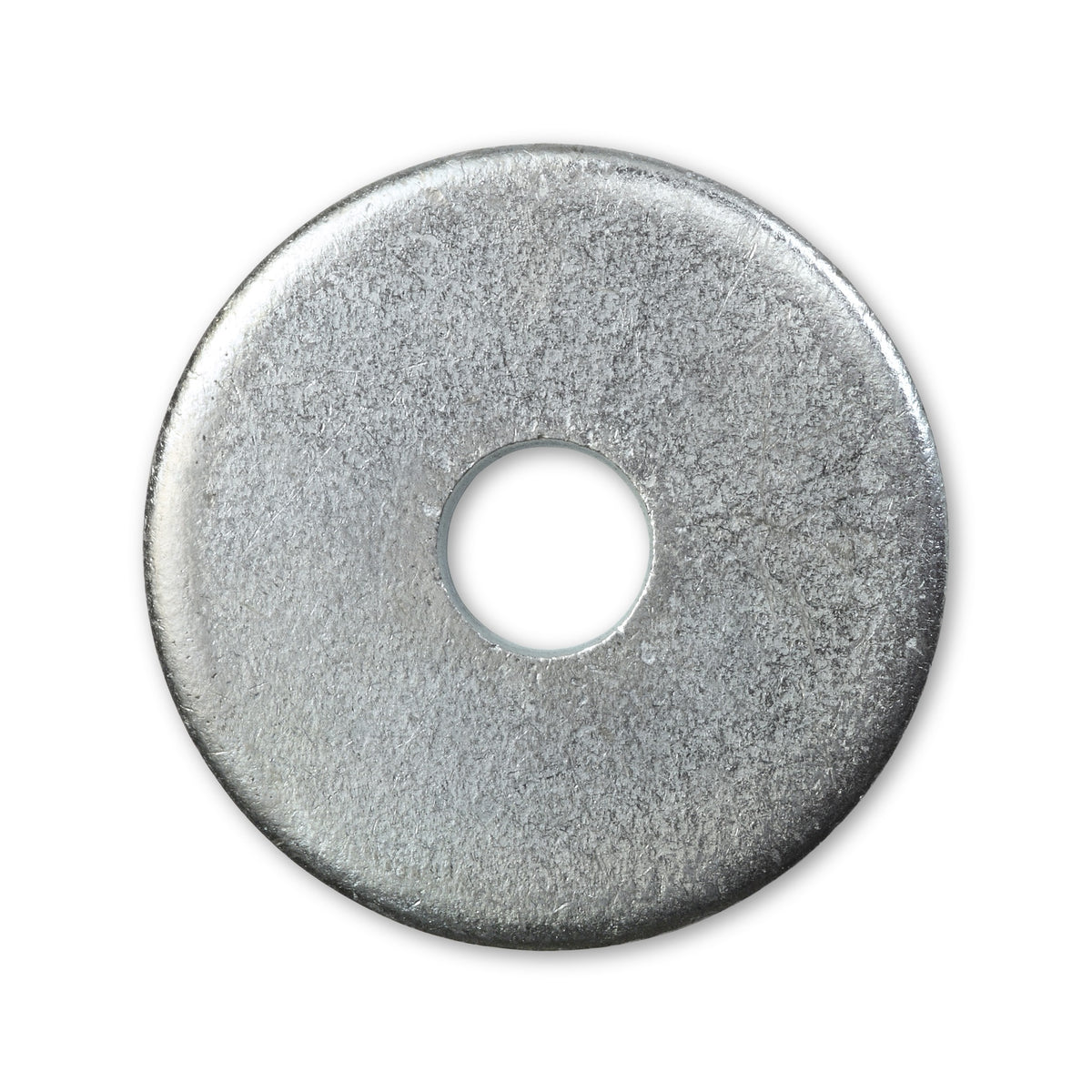

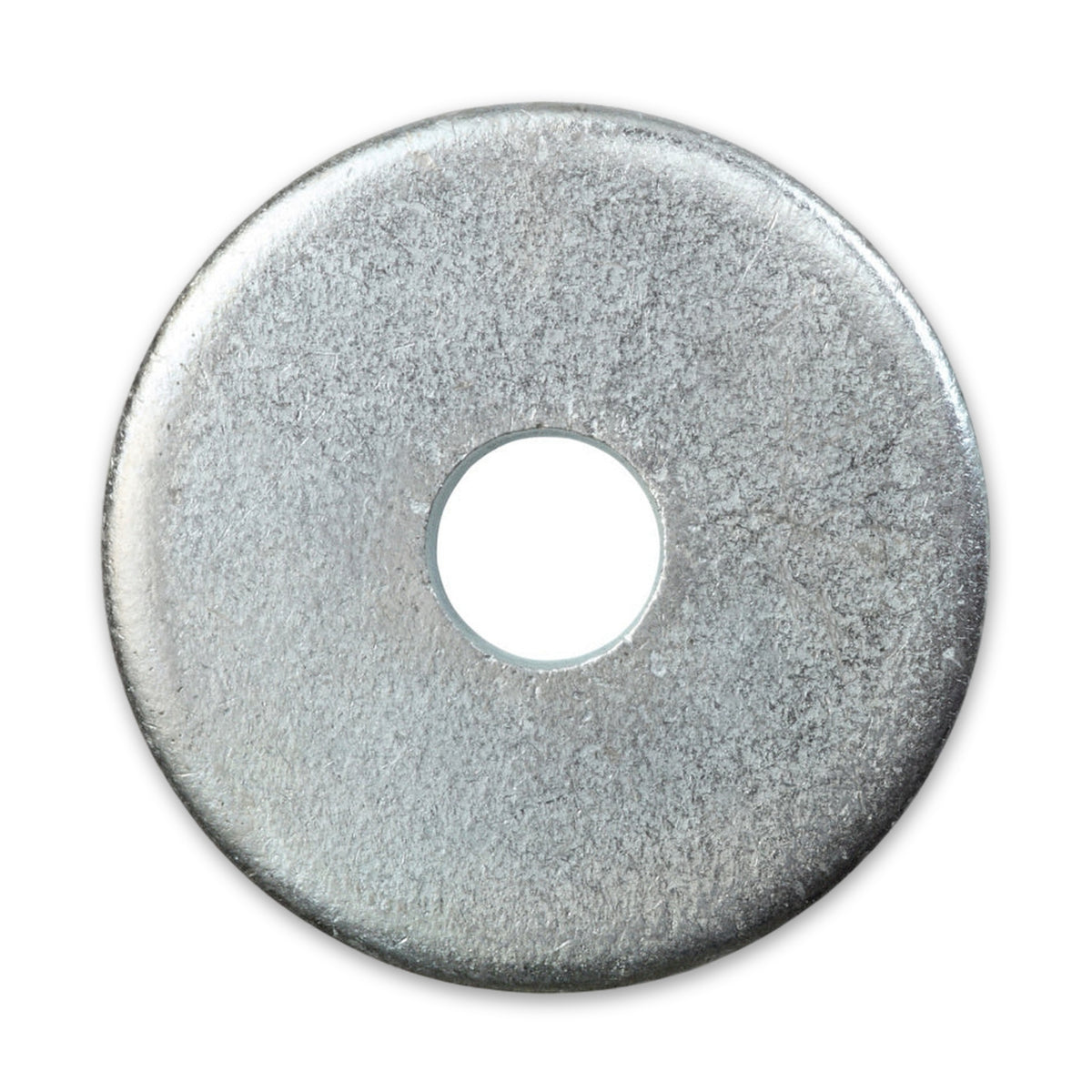

Große, flache Unterlegscheibe aus verzinktem Stahl mit der Normangabe DIN 1052, für Schrauben und Bolzen in Holzverbindungen. Der weite Außendurchmesser von 58 bis 92 mm verteilt die Klemmkraft von Schraubenkopf oder Mutter auf eine größere Fläche des weicheren Holzes. Gewählt wird nach dem Gewindedurchmesser des Bolzens: 12, 16 oder 22 mm.

Die Klemmkraft verteilt sich auf mehr Holz

Ein Schraubenkopf oder eine Mutter drückt auf eine kleine Fläche. Holz gibt dort nach, der Kopf arbeitet sich ein, und die Verbindung verliert Spannung. Eine Scheibe dazwischen vergrößert die Auflage, verteilt dieselbe Klemmkraft und kann die Oberfläche des Bauteils schützen.

Passend zum Bolzen und zur Auflage

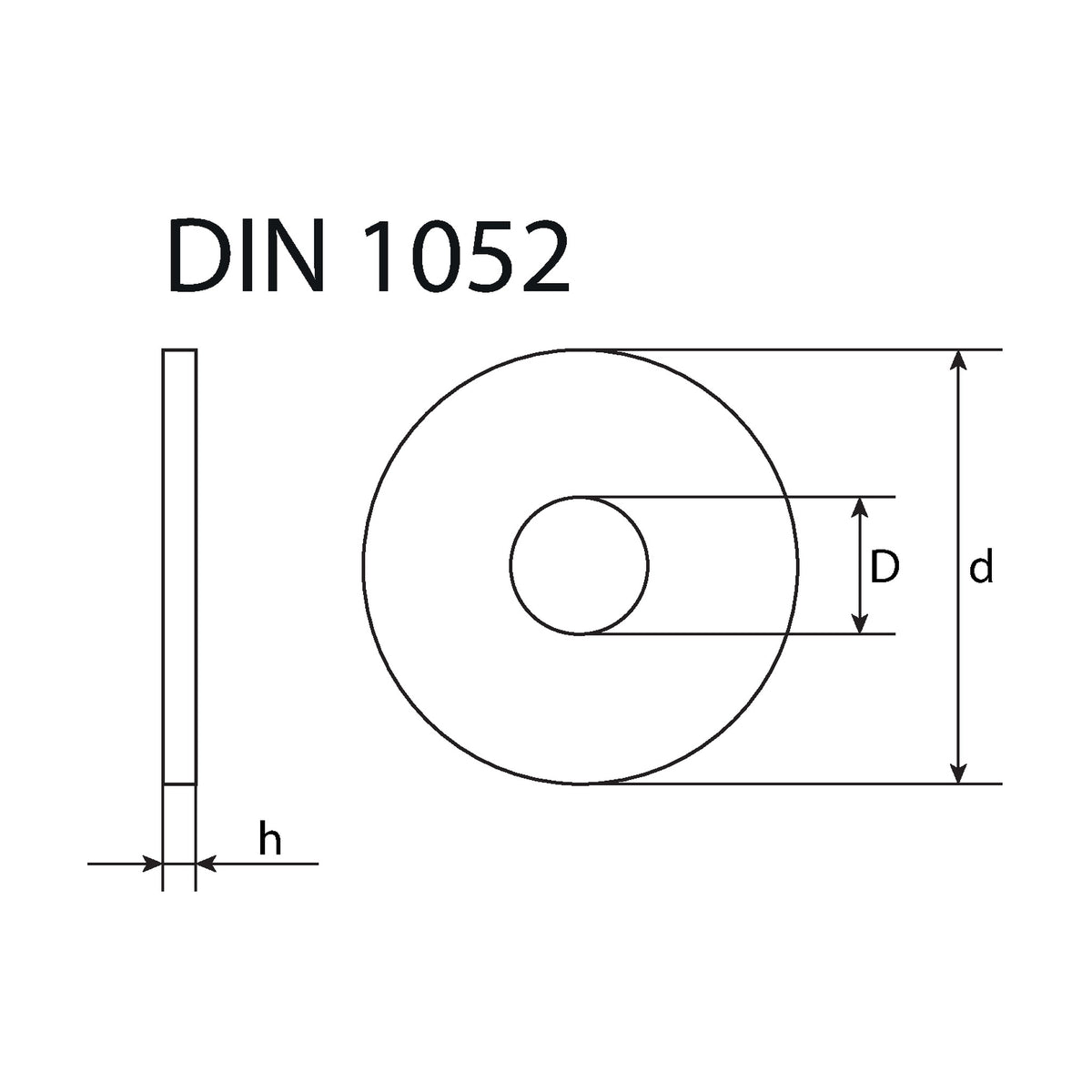

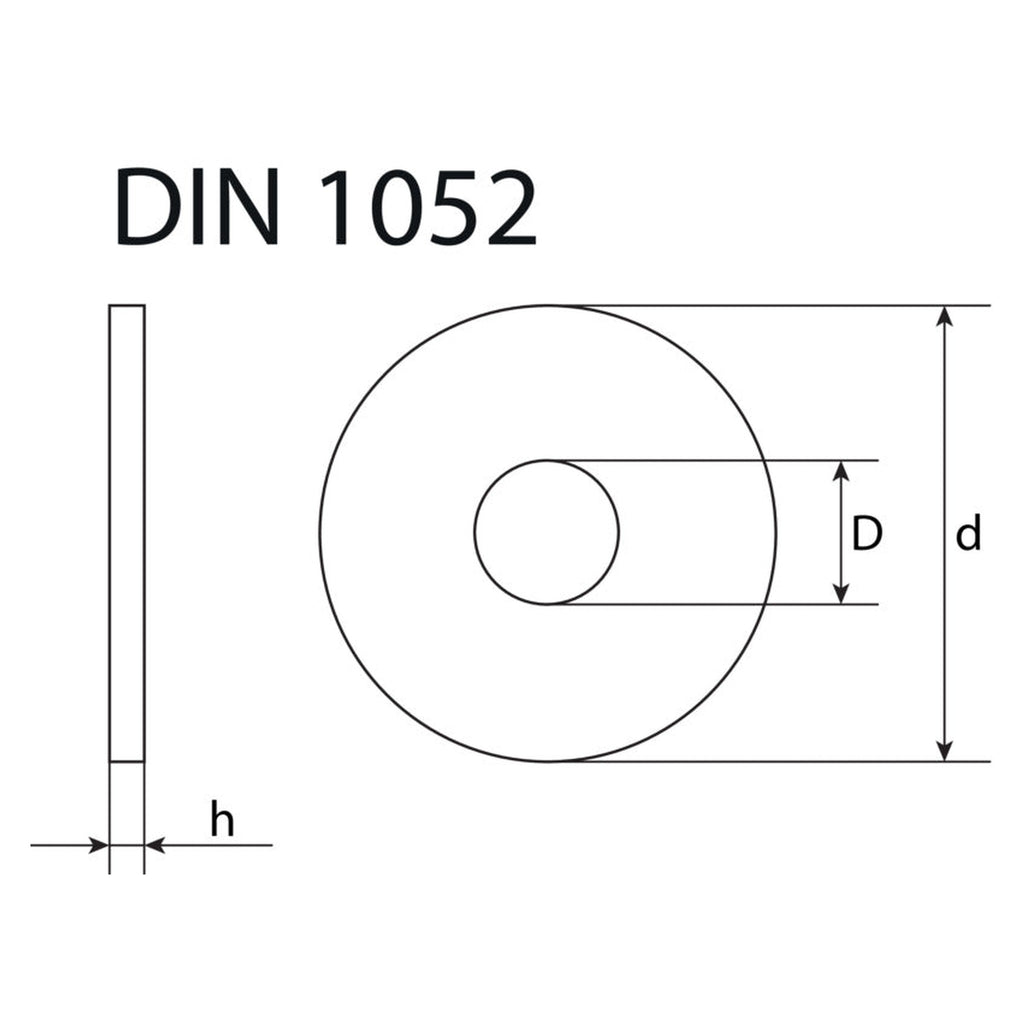

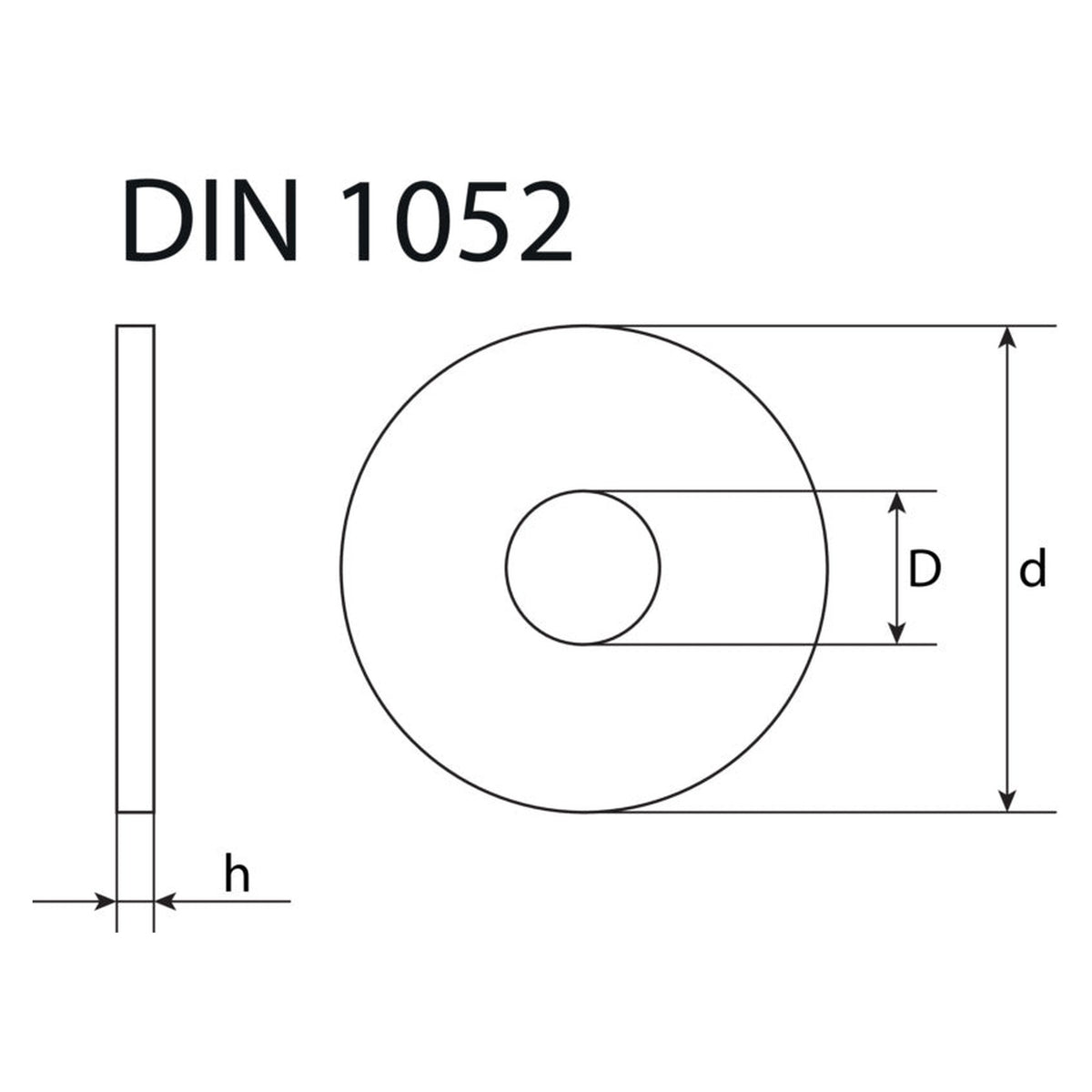

Das Loch ist weiter als das Gewinde, damit der Bolzen frei hindurchläuft: Zu 12 mm Gewindedurchmesser gehört die Scheibe mit 14 mm Innendurchmesser, zu 16 mm die mit 18 mm, zu 22 mm die mit 25 mm. Das Bohrloch im Holz gibt die Größe nicht vor.

Danach entscheidet der Außendurchmesser. Er muss auf dem Bauteil Platz finden, ohne über eine Kante hinauszustehen.

Einsatz im Holzbau und im Carportbau

Zimmerer und Tischler legen solche Scheiben unter Köpfe und Muttern von Bolzen in Holzverbindungen. Heimwerker nutzen sie bei Balken und Pfosten, etwa im Carport. Bei einem Bolzen durch das Holz gehört je eine Scheibe unter den Kopf und unter die Mutter.

Häufige Fragen

Sichert die Scheibe gegen Losdrehen?

Nein, sie verteilt die Klemmkraft, sichert aber nicht gegen selbsttätiges Losdrehen. Wo eine Sicherung gefordert ist, braucht die Verbindung ein eigenes Sicherungskonzept.

Passt die Scheibe auf meine Auflage?

Das zeigt der Außendurchmesser: Er muss vollständig auf dem Bauteil aufliegen. Dazu die Breite von Balken oder Pfosten nachmessen und mit 58, 68 oder 92 mm vergleichen.

Ist die verzinkte Scheibe für Feuchträume und das Freie geeignet?

Für dauerhaft feuchte Bereiche und das Freie ist sie nicht die erste Wahl. Dort sind nichtrostende Stähle oder feuerverzinkte Teile vorgesehen; welches Verzinkungsverfahren diese Scheibe hat, ist nicht angegeben. Wer draußen verbaut, greift deshalb besser zu einer Scheibe aus nichtrostendem Stahl.

Reicht die Scheibe für eine tragende Holzkonstruktion?

Das entscheidet die Planung der Verbindung, nicht die Scheibe allein. Gibt Statiker oder Zimmerer eine Scheibe nach DIN 1052 in bestimmter Größe vor, wählen Sie die Ausführung danach.
