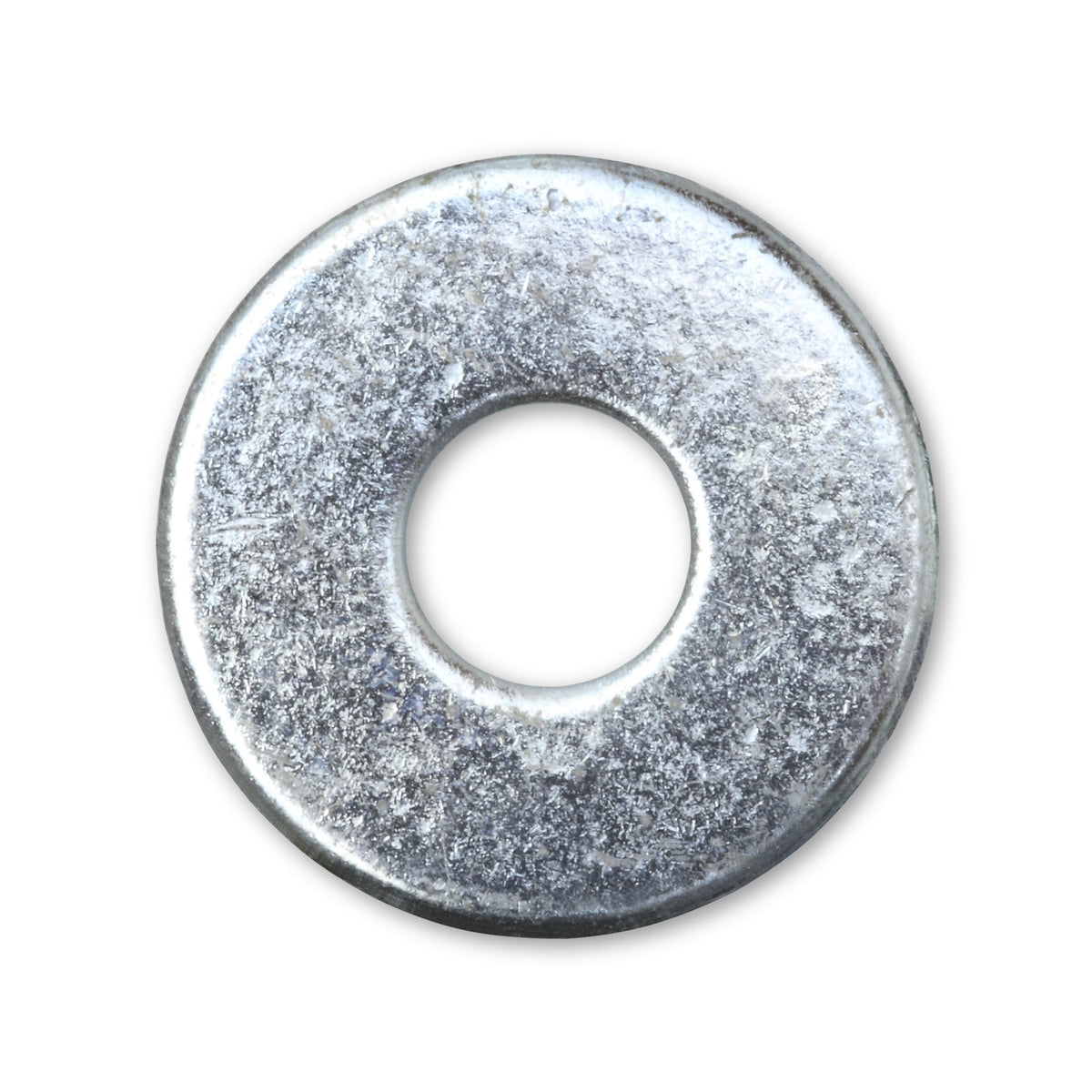

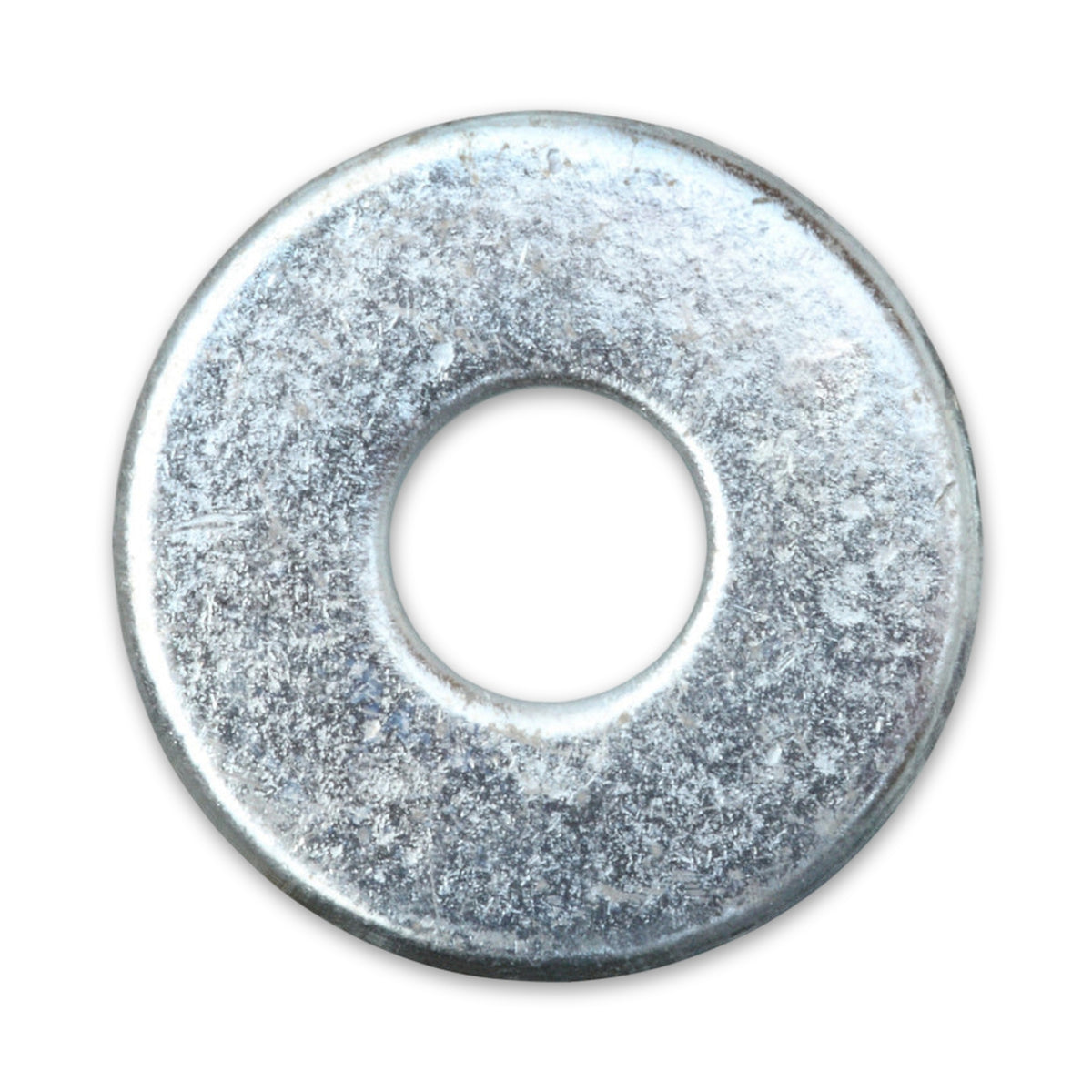

Scheibe, Stahl verzinkt, DIN 9021

Die Scheibe nach DIN 9021 liegt als Unterlage zwischen Schraubenkopf oder Mutter und Bauteil. Ihr Außendurchmesser beträgt ungefähr das Dreifache des Schraubendurchmessers, die Klemmkraft verteilt sich damit auf eine große Fläche. Sie besteht aus verzinktem Stahl und wird nach dem Gewinde der Schraube gewählt, von 5 bis 24 mm.

Mehr Auflage, wo das Material nachgibt

Unter einem normalen Schraubenkopf sitzt die Klemmkraft auf einem schmalen Ring. In weichem Holz, dünnem Blech oder Platten kann sich dieser Ring eindrücken. Die breite Scheibe vergrößert die Auflagefläche und schont damit die Oberfläche des Bauteils. Ist ein Loch etwas größer ausgefallen als der Schraubenschaft, legt sich die Scheibe über die Öffnung auf das Material daneben.

Die Auswahl richtet sich nach dem Gewinde

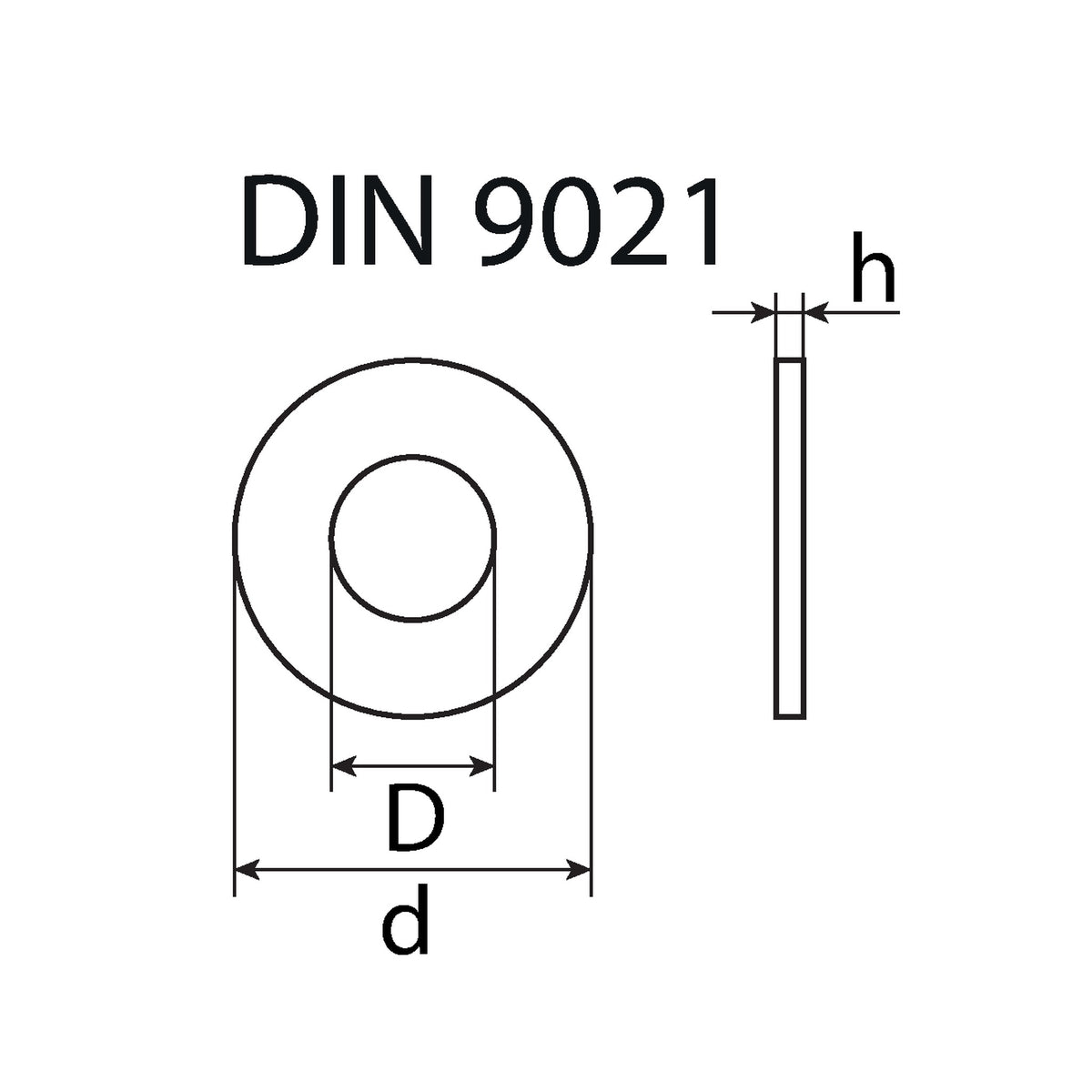

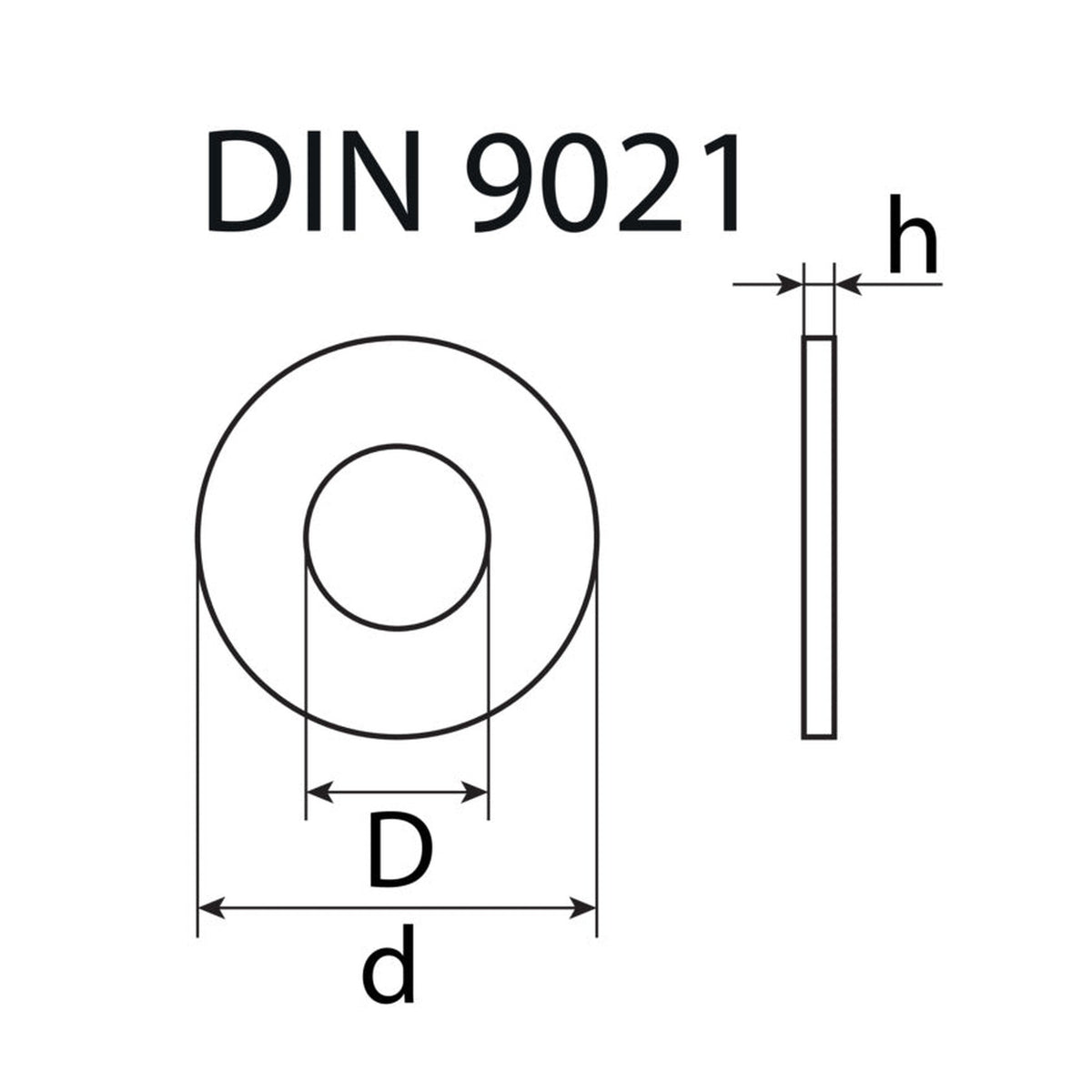

• Außendurchmesser und Stärke: Beide nehmen mit der Gewindegröße stufenweise zu, von 15 mm Außendurchmesser bei 1,2 mm Stärke für 5 mm Gewinde bis 72 mm bei 5 mm Stärke für 24 mm Gewinde. Die große Fläche braucht Platz, etwa an Kanten.
• Werkstoff und Oberfläche: Stahl, verzinkt. Härte und Werkstoff der Scheibe sollen zu Schraube und Bauteil passen, denn eine zu weiche Scheibe kann sich unter der Pressung verformen.

Wo große Scheiben gebraucht werden

Zimmerer und Tischler setzen sie unter Schrauben und Muttern in Holz, Schlosser und Metallbauer bei dünnem Blech, Karosserie- und Kfz-Werkstätten sowie Heimwerker bei Montagearbeiten. Vor dem Bohren wird die Scheibe an der geplanten Stelle angehalten, damit neben Kante oder zweitem Befestigungspunkt genug Platz bleibt.

Häufige Fragen

Sichert die Scheibe die Schraube gegen Losdrehen?

Nein, sie verteilt nur die Klemmkraft und hat keine Sicherungsfunktion. Wo eine Losdrehsicherung gefordert ist, wird dafür ein eigenes Sicherungskonzept für die Verbindung festgelegt.

Was unterscheidet DIN 9021 von der normalen Unterlegscheibe nach DIN 125?

Bei gleichem Gewinde hat DIN 9021 den deutlich größeren Außendurchmesser, hier etwa das Dreifache des Schraubendurchmessers. Das lohnt sich, wo die Klemmkraft auf mehr Fläche soll. Wo der Platz knapp ist, kommt die schmalere Scheibe nach DIN 125 in Frage.

Warum ist der Innendurchmesser größer als das Gewinde?

Das Spiel lässt die Scheibe ohne Klemmen über das Gewinde gleiten: Zu einer Schraube mit 12 mm Gewinde gehört eine Scheibe mit 13 mm Innendurchmesser.

Darf die verzinkte Scheibe im Freien oder im Feuchtraum verwendet werden?

Für Feuchträume und im Freien sind nichtrostende Stähle oder feuerverzinkte Verbindungsmittel vorgesehen (DIN 18360). Wer die Bauform dort einsetzen will, achtet auf Werkstoff und Oberfläche; dieselbe Bauform gibt es im Shop auch aus Edelstahl A2.
