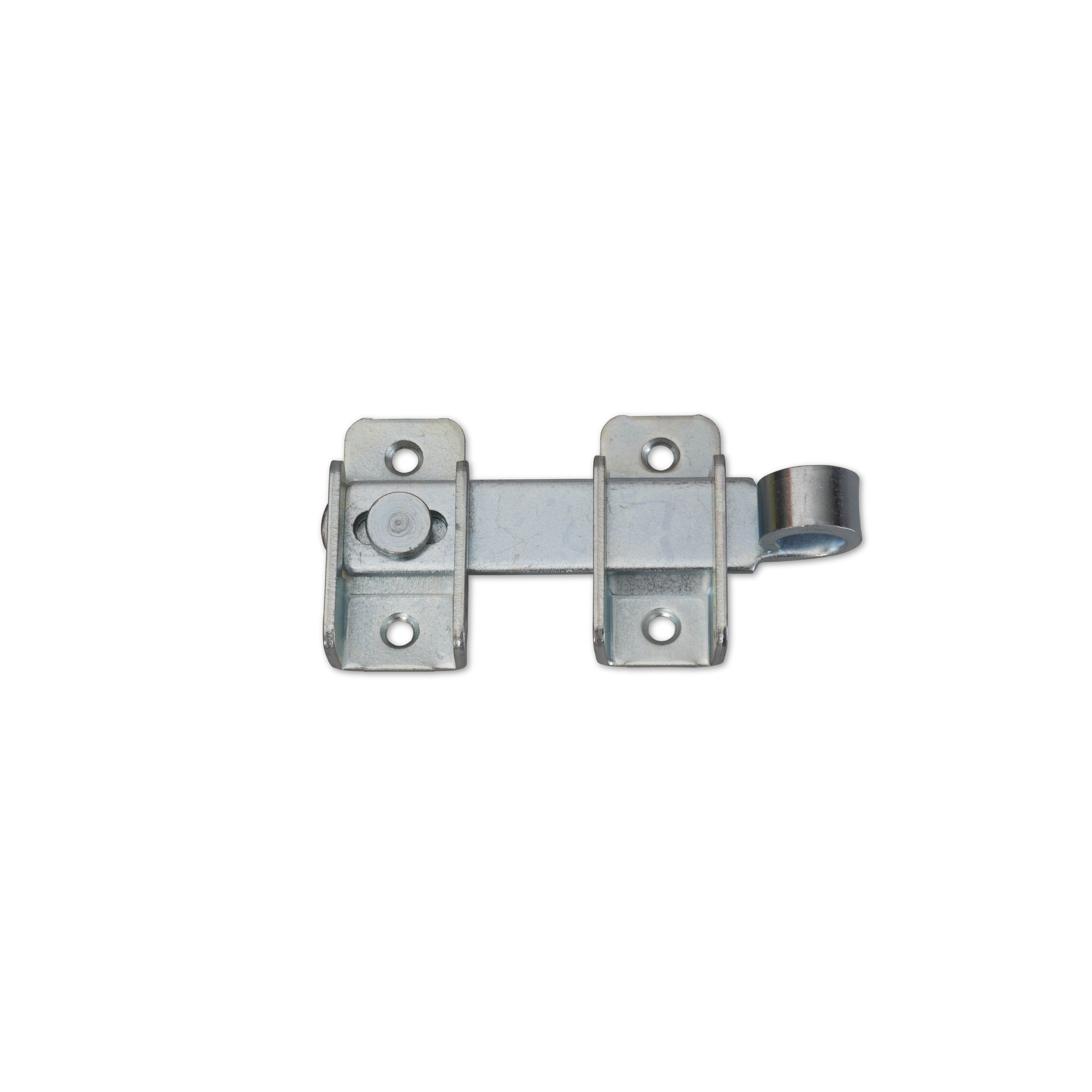

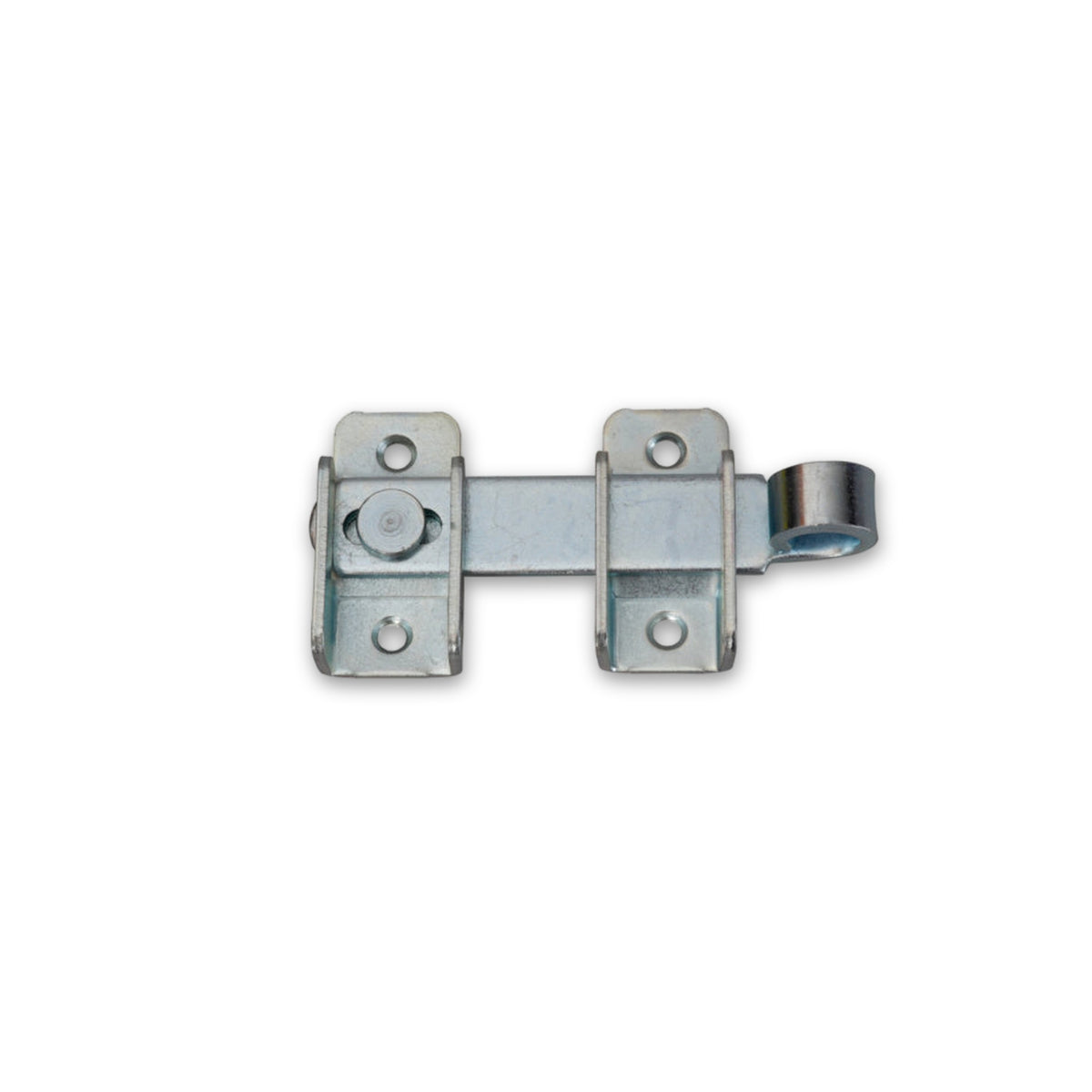

Schlagladenüberwurf, Stahl verzinkt, 120 × 20 mm

Der Hebel legt sich über den geschlossenen Laden

Der Schlagladenüberwurf besteht aus zwei zusammenwirkenden Teilen: einer Grundplatte auf dem einen Bauteil und einem Hebel, der über das andere greift. Ist der Laden zu, wird der Hebel darübergelegt, und der Laden bleibt geschlossen.

Der Hebel reicht über seine Platte hinaus

Der Hebel misst 120 mm, die Grundplatte 60 mm. Der Überstand von rund der halben Hebellänge ist die Strecke, die über die Fuge zwischen Laden und Gegenbauteil kommen muss; danach richtet sich, wo die Platte sitzt. Aufgeschraubt wird sie mit Schrauben von 4 mm Durchmesser.

Häufige Fragen

Was fehlt bei der Ausführung ohne Ring?

Überwürfe dieser Art werden auch mit einem Ring geführt: Daran lässt sich der Schlagladen heranziehen und schließen, bevor der Hebel gelegt wird. Diese Ausführung ist ohne diesen Ring angegeben.

Ist das dasselbe wie ein Fensterladenfeststeller?

Nein, die beiden arbeiten gegeneinander. Der Feststeller arretiert den geöffneten Laden an der Fassade, der Überwurf wirkt beim Schließen. Wer den Laden offen halten will, greift deshalb zur anderen Beschlagart.
