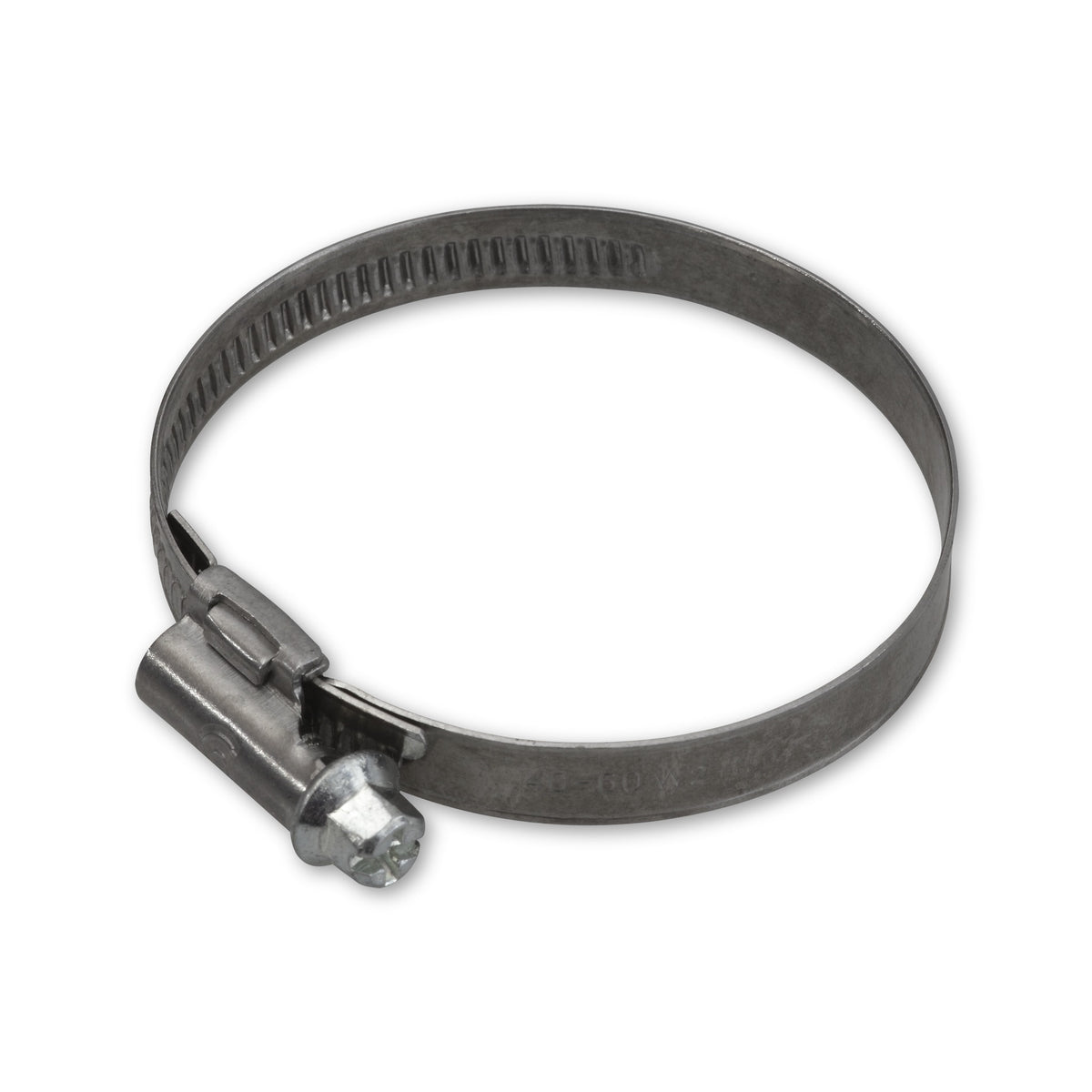

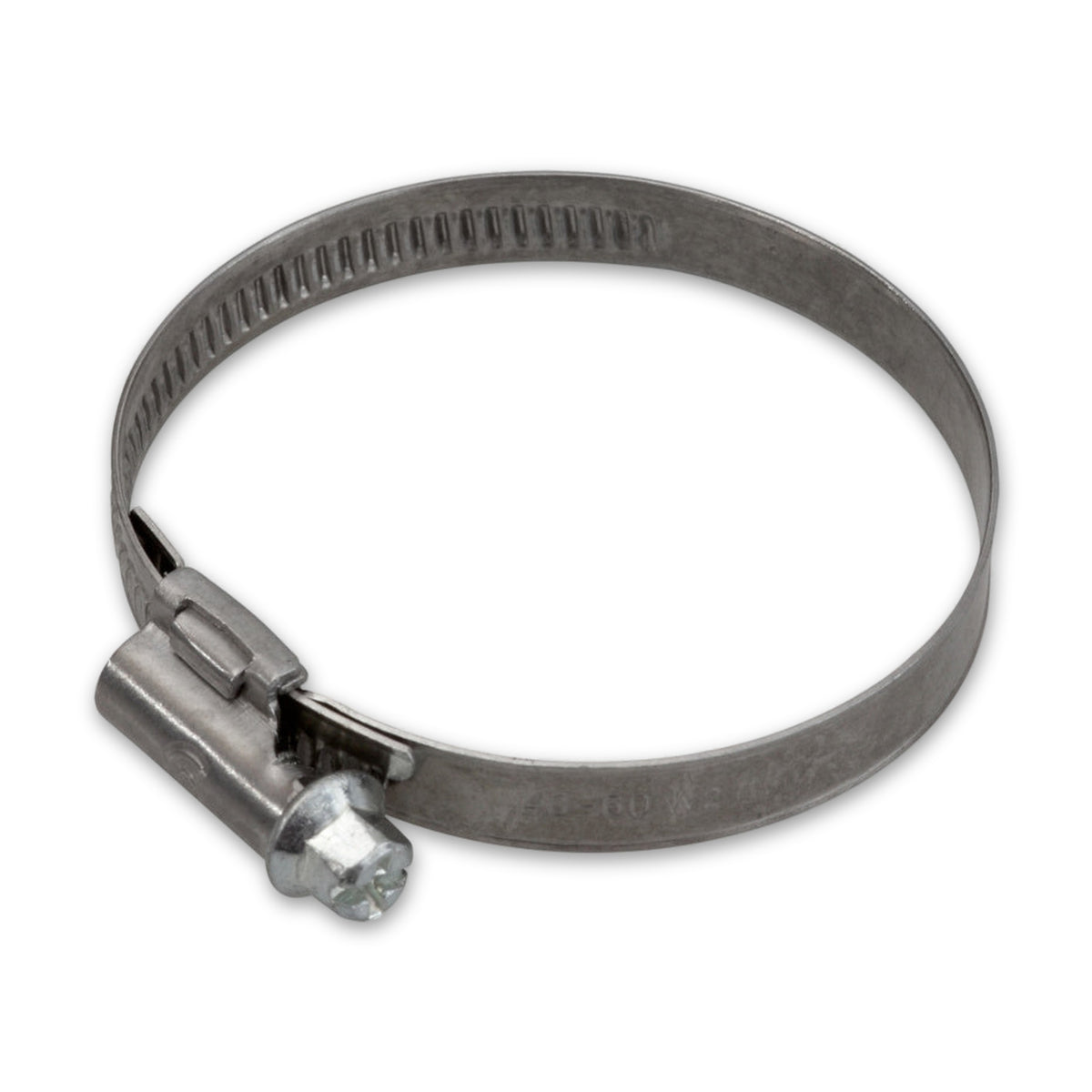

Schlauchschelle, Edelstahl A2 und Stahl verzinkt

Die Schlauchschelle mit Schneckentrieb befestigt einen Schlauch auf dem Stutzen. Sie ist in 16 Größen von 8 bis 120 mm Spannbereich und in zwei Bandbreiten (9 mm und 7,5 mm) lieferbar. Werkstoff: Edelstahl A2 und Stahl, Oberfläche verzinkt.

Eine Schraube zieht das Band enger

Band, Gehäuse und Schraube bilden einen Ring, dessen Durchmesser sich drehen lässt. Jede Umdrehung in Anzugsrichtung verkleinert ihn, bis der Schlauch rundum auf dem Stutzen anliegt. Gedacht ist sie zum Befestigen und Abdichten von Schläuchen; ob die Verbindung dicht bleibt, hängt von Schlauch, Stutzen, Medium, Temperatur und Montage ab.

Schonende Bandkanten und zwei Werkzeuge zum Spannen

• Hochgestellte Bandkanten: Die Kanten des Bandes sind aufgestellt, um eine Beschädigung des Schlauches zu vermeiden.
• Kein selbstständiges Öffnen: Die Schelle ist als nicht selbstöffnend angegeben.
• Sechskant mit Kreuzschlitz: Die Schraube lässt sich mit einem Steckschlüssel oder einem Schraubendreher für Kreuzschlitz drehen, je nach Platz an der Einbaustelle.

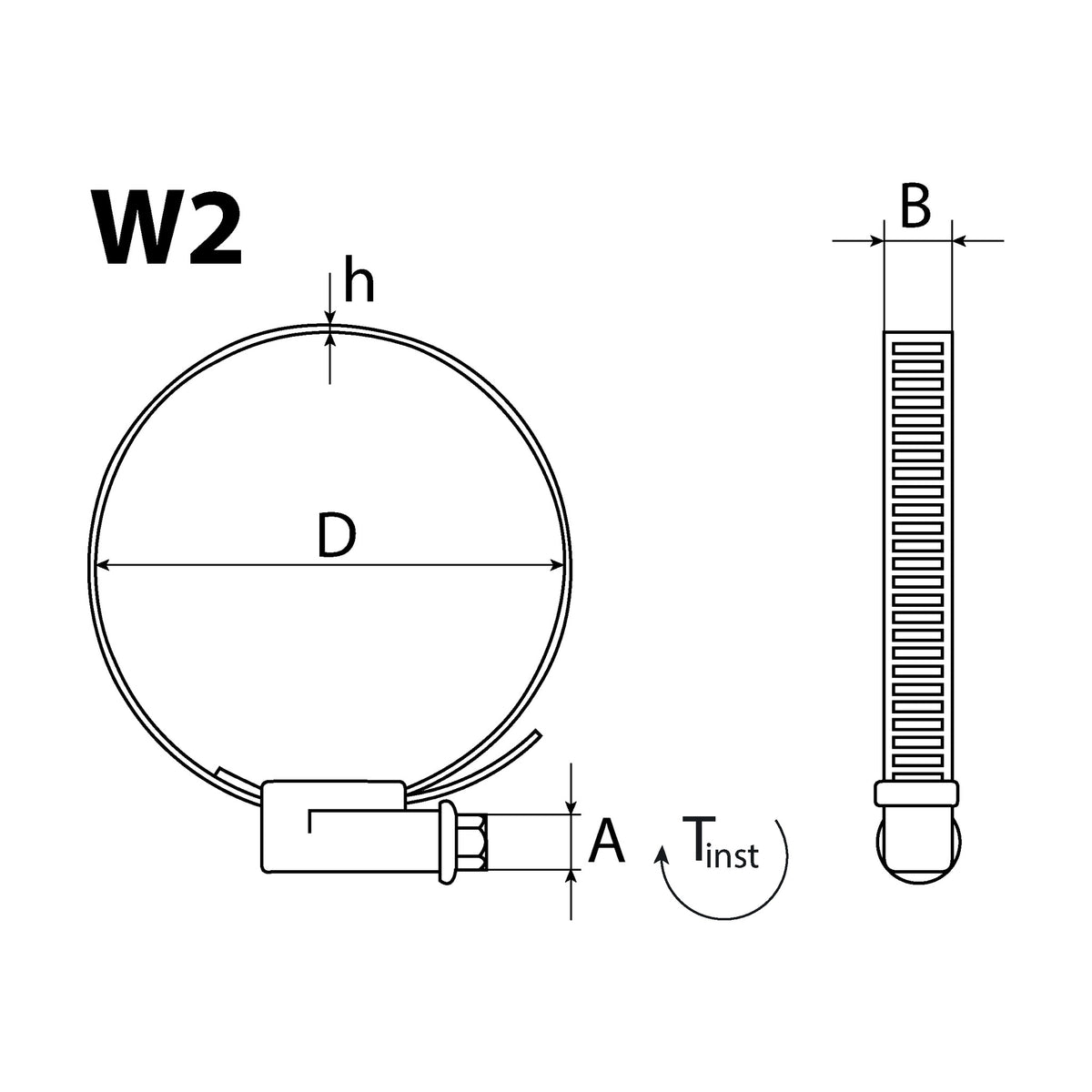

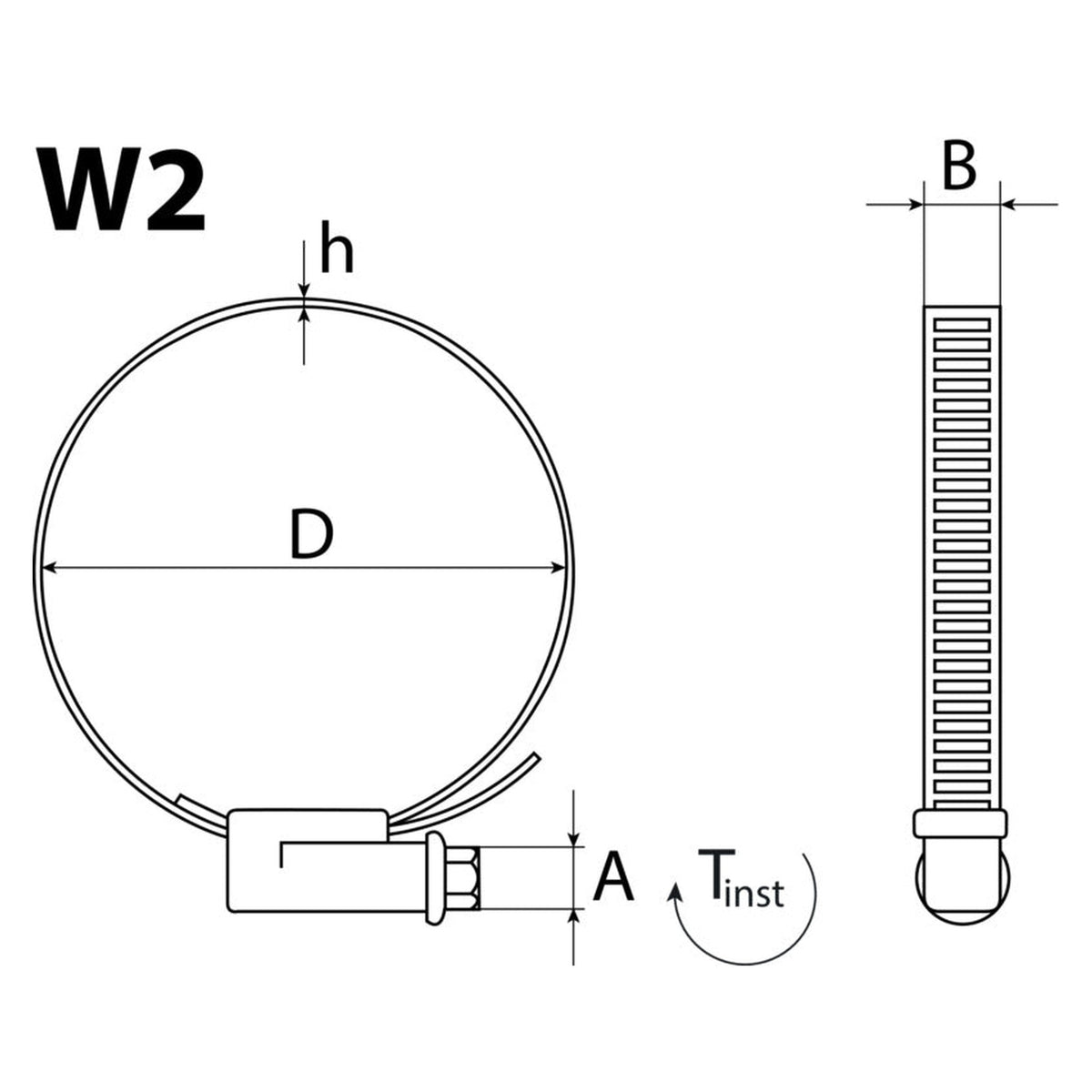

• Zwei Bandbreiten: Die Größe 9/16-27 steht für ein 9 mm breites Band und einen Spannbereich von 16 bis 27 mm. Das schmalere 7,5-mm-Band ist für die kleinen Durchmesser bis 16 mm gedacht.

Passend gewählt wird nach dem Außendurchmesser am aufgesteckten Schlauch

Maßgeblich ist nicht die lichte Weite des Schlauches, sondern sein Außendurchmesser, wenn er auf dem Stutzen sitzt. Der Wert soll innerhalb des Spannbereichs liegen, möglichst nicht am äußersten Rand. Wo sich benachbarte Größen überlappen, passt die, bei der das Maß näher an der Mitte liegt.

Wo die Schelle zum Einsatz kommt

Üblich ist die Schelle, wo ein Schlauch auf einen Stutzen gesteckt wird: am Gartenanschluss, an der Maschine, in der Haustechnik oder in der Kfz-Werkstatt.

Häufige Fragen

Welches Werkzeug brauche ich zum Anziehen?

Ein Steckschlüssel oder ein Schraubendreher für Kreuzschlitz genügt. Der Kopf hat bei 9 mm Band die Schlüsselweite 7 mm, bei 7,5 mm Band 6 mm, was bei wenig Platz zählt.

Wie fest darf die Schelle angezogen werden?

Schrittweise, bis der Schlauch rundum gleichmäßig anliegt. Zu starkes Anziehen kann den Schlauch beschädigen. Ein Anzugsdrehmoment ist nicht angegeben; der Mindestwert zum Bruchdrehmoment ist kein Anzugswert.

Besteht die Schelle komplett aus Edelstahl?

Nein. Die Werkstoffe sind Edelstahl A2 und Stahl mit verzinkter Oberfläche; welches Bauteil aus welchem Werkstoff besteht, ist nicht angegeben.

Ist die Schelle für Gasschläuche und Druckleitungen geeignet?

Nein, für Gasschläuche und druckführende Leitungen wie Brems-, Kraftstoffdruck- oder Druckluftleitungen ist sie nicht vorgesehen, ebenso nicht als Halterung für Rohre oder Lasten. Bei Gasschläuchen sehen die strengeren Arbeitsschutzregeln eine unlösbare Verbindung vor, etwa mit Presshülsen.
