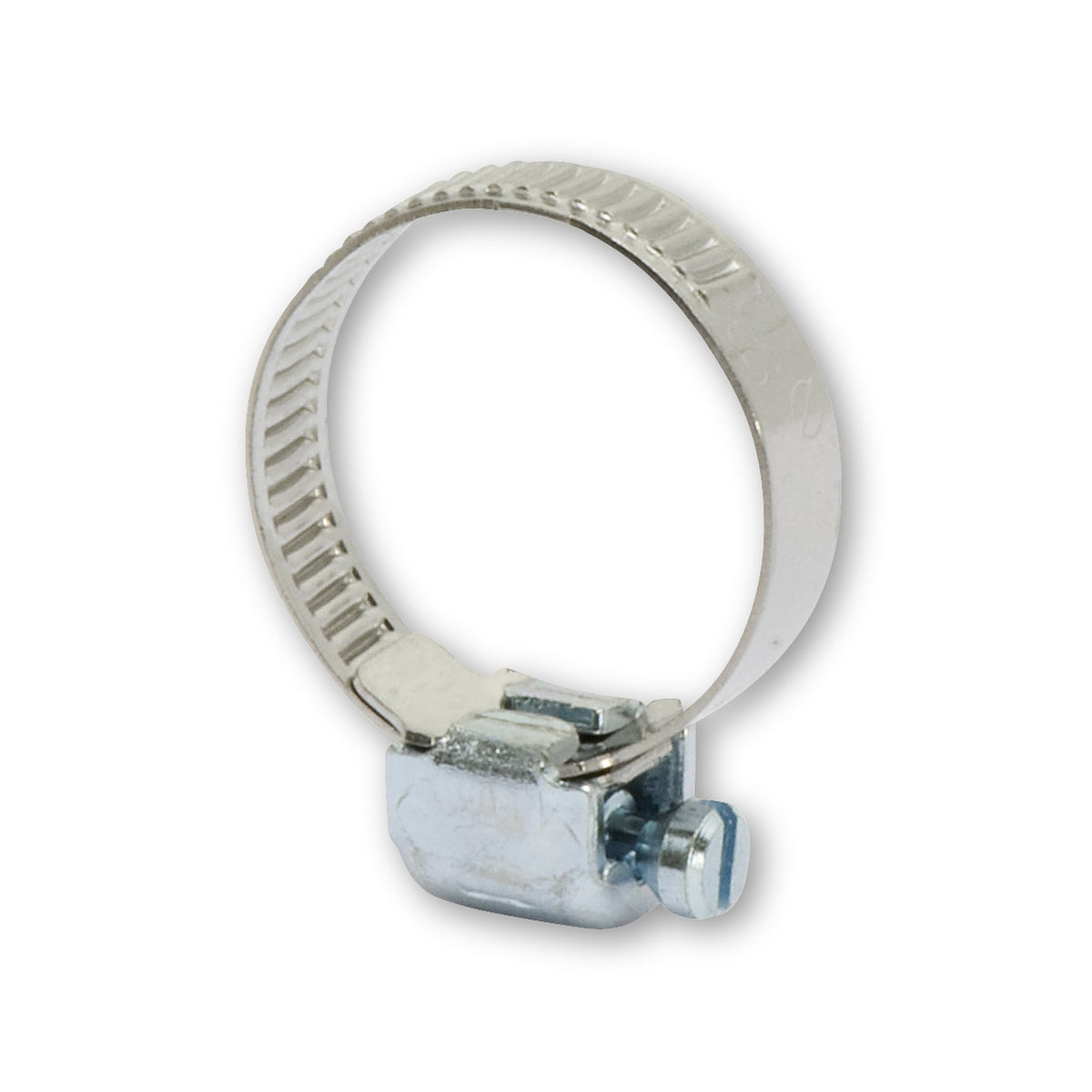

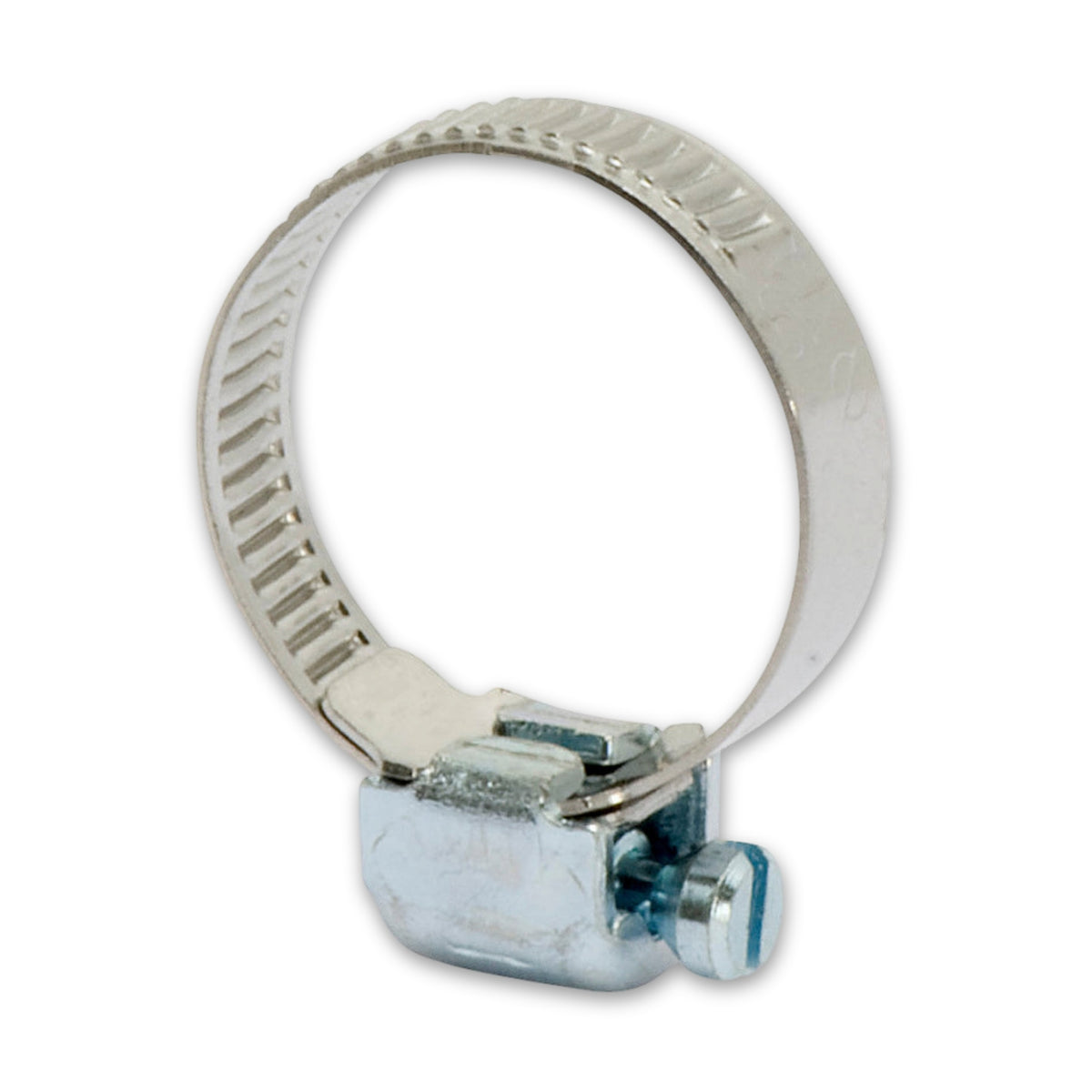

Schlauchschelle Mini, Edelstahl A2 und Stahl, Bandbreite 5 mm

Die Mini-Schlauchschelle fasst Schläuche mit einem nur 5 mm breiten Band und wird mit einem Schlitzschraubendreher gespannt. Sie dient dem Befestigen und Abdichten von Schläuchen. Zur Auswahl stehen zwei Spannbereiche, 7 bis 11 mm und 10 bis 19 mm.

Schmales Band für enge Einbauplätze

Bei Schneckengewindeschellen gelten 9 mm und 12 mm als gängige Bandbreiten, 5 mm ist eine besondere Bandbreite. Sie kommt in Frage, wo neben dem Schlauchende wenig Raum bleibt, etwa zwischen Anschlussstücken, Halterungen und Blechen. Gespannt wird über eine Zylinderschraube mit Schlitz.

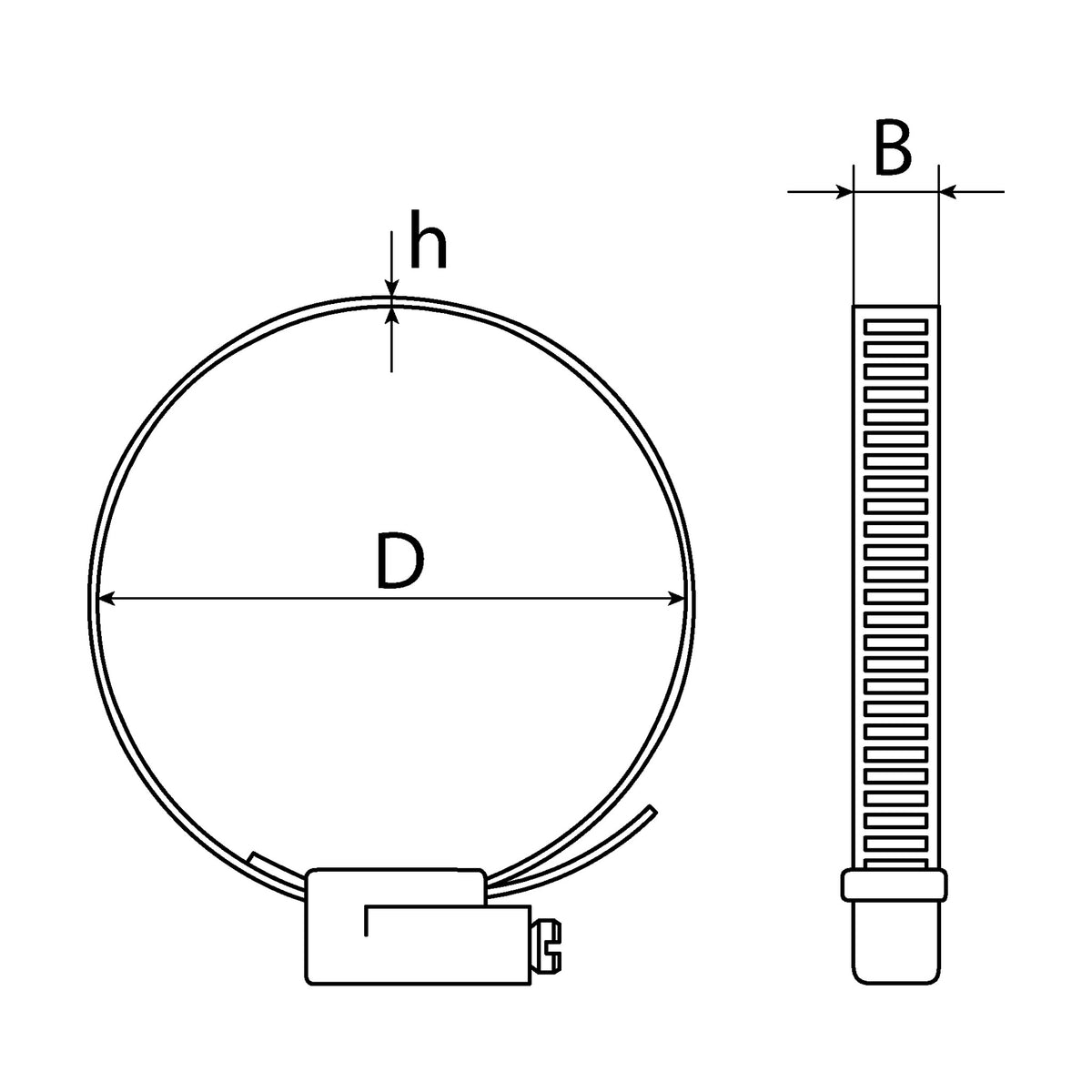

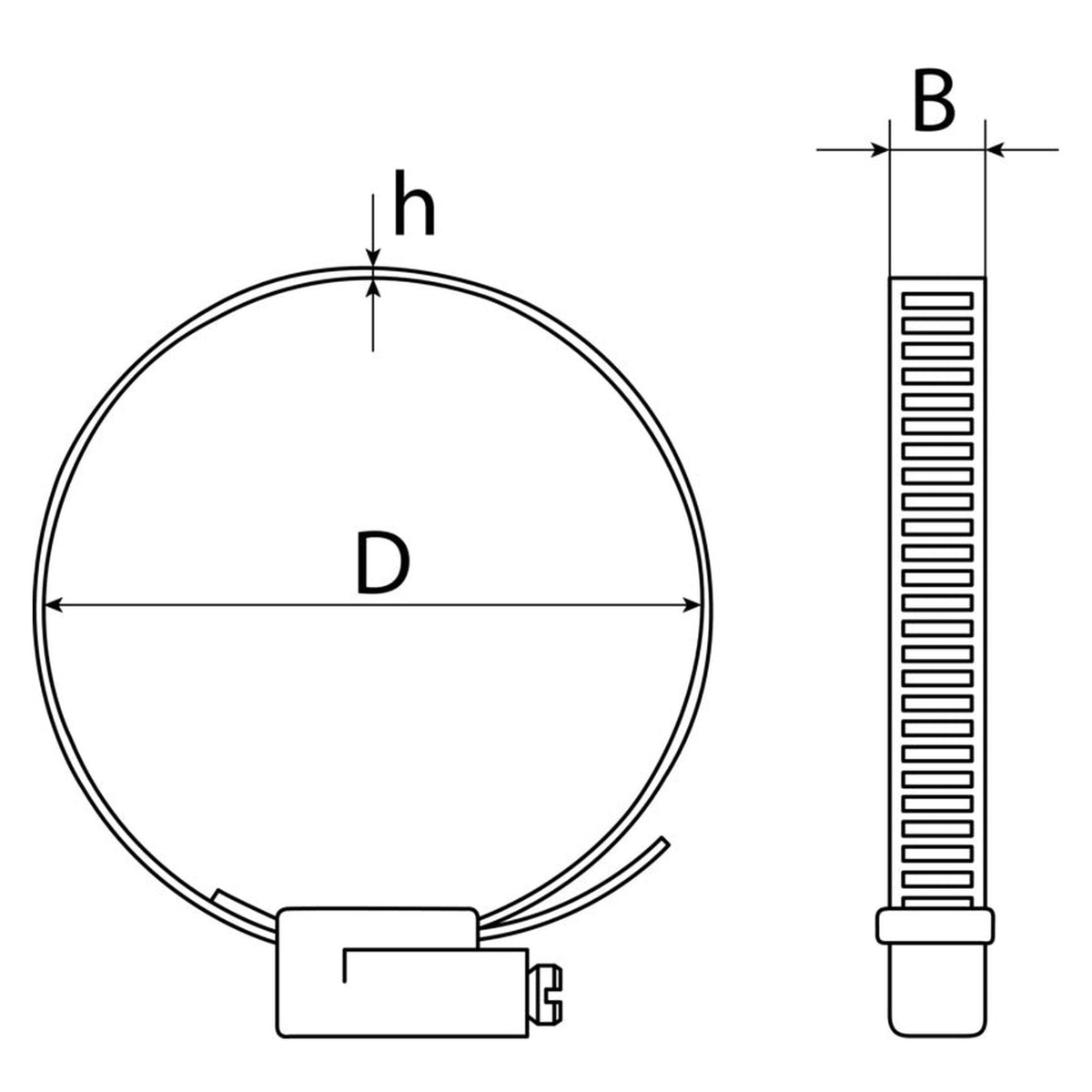

Der Außendurchmesser am Stutzen bestimmt die Größe

Üblich ist die Auswahl nach dem Außendurchmesser der zusammengefügten Teile, also des Schlauchs, der bereits auf dem Stutzen sitzt. Dieses Maß muss im Spannbereich der Schelle liegen. Wer nach der lichten Weite des Schlauchs auswählt, greift leicht eine Größe zu klein. Fällt das Maß auf 10 oder 11 mm, liegt es in beiden Spannbereichen: im Bereich 7 bis 11 mm am oberen, im Bereich 10 bis 19 mm am unteren Ende.

So wird die Schelle gesetzt

Die Schelle wird vor dem Aufstecken über das Schlauchende geschoben, der Schlauch auf den Stutzen gesetzt und die Schelle über die Anschlussstelle gezogen. Danach wird die Schraube mit dem Schraubendreher gespannt.

Einsatz in Werkstatt, Haustechnik und Gerätebau

Schellen dieser Art kommen in Kfz-Werkstätten, im Maschinen- und Gerätebau, in der Haustechnik und bei Heimwerkern an dünnen Schläuchen und kleinen Anschlüssen vor. Für Leitungen unter Druck, für Gas und als Halterung für Lasten ist diese Schelle nicht gedacht.

Häufige Fragen

Wie fest sollte die Schelle angezogen werden?

So fest, dass der Schlauch auf dem Stutzen fest sitzt, aber nicht gequetscht wird. Ein Anzugsdrehmoment wird für diese Schelle nicht genannt. Der angegebene Wert von 0,7 Nm ist ein Prüfdrehmoment und kein Richtwert zum Anziehen.

Ist die Schelle durchgehend aus Edelstahl?

Nein. Die Schelle besteht aus Edelstahl A2 und Stahl mit verzinkter Oberfläche; welcher Werkstoff zu welchem Bauteil gehört, ist nicht angegeben. Daraus folgt keine Aussage zur Beständigkeit gegen Witterung, Streusalz oder Kraftstoffe. Wo Feuchtigkeit oder Streusalz im Spiel sind, empfiehlt sich eine regelmäßige Kontrolle.

Darf die Schelle an Gas-, Brems-, Kraftstoffdruck- oder Druckluftleitungen?

Nein, dafür ist sie nicht vorgesehen, ebenso wenig für Schlauchleitungen mit gefährlichen Medien. Für Gasschläuche verlangen die strengeren Arbeitsschutzregeln eine unlösbare Verbindung, etwa mit Presshülsen. Welche Verbindung an Ihrer Leitung vorgeschrieben ist, klärt ein Fachbetrieb.
