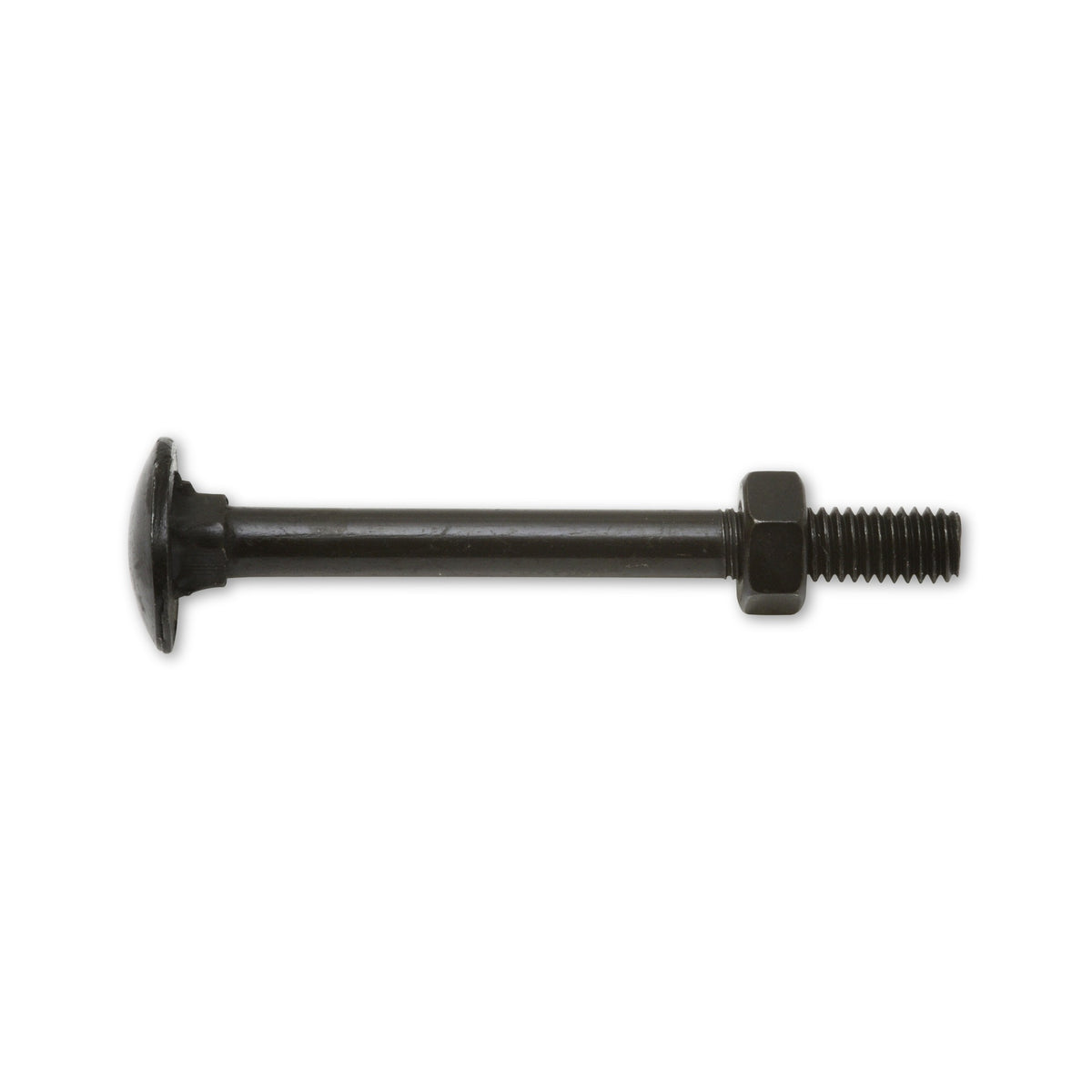

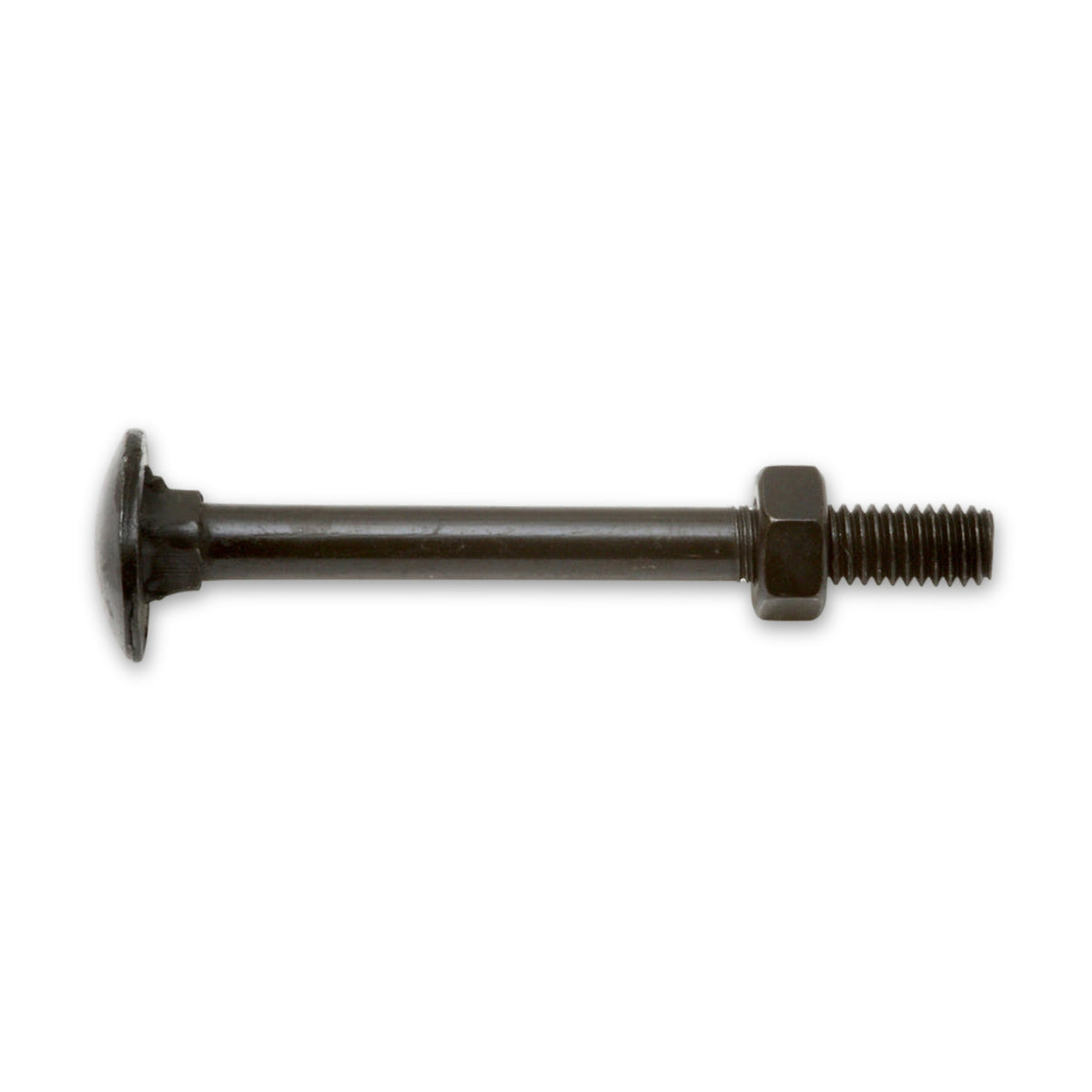

Schlossschraube mit Mutter Flachrundkopf, schwarz verzinkt, DIN 603

Wenn das Beschlagteil ein Vierkantloch hat

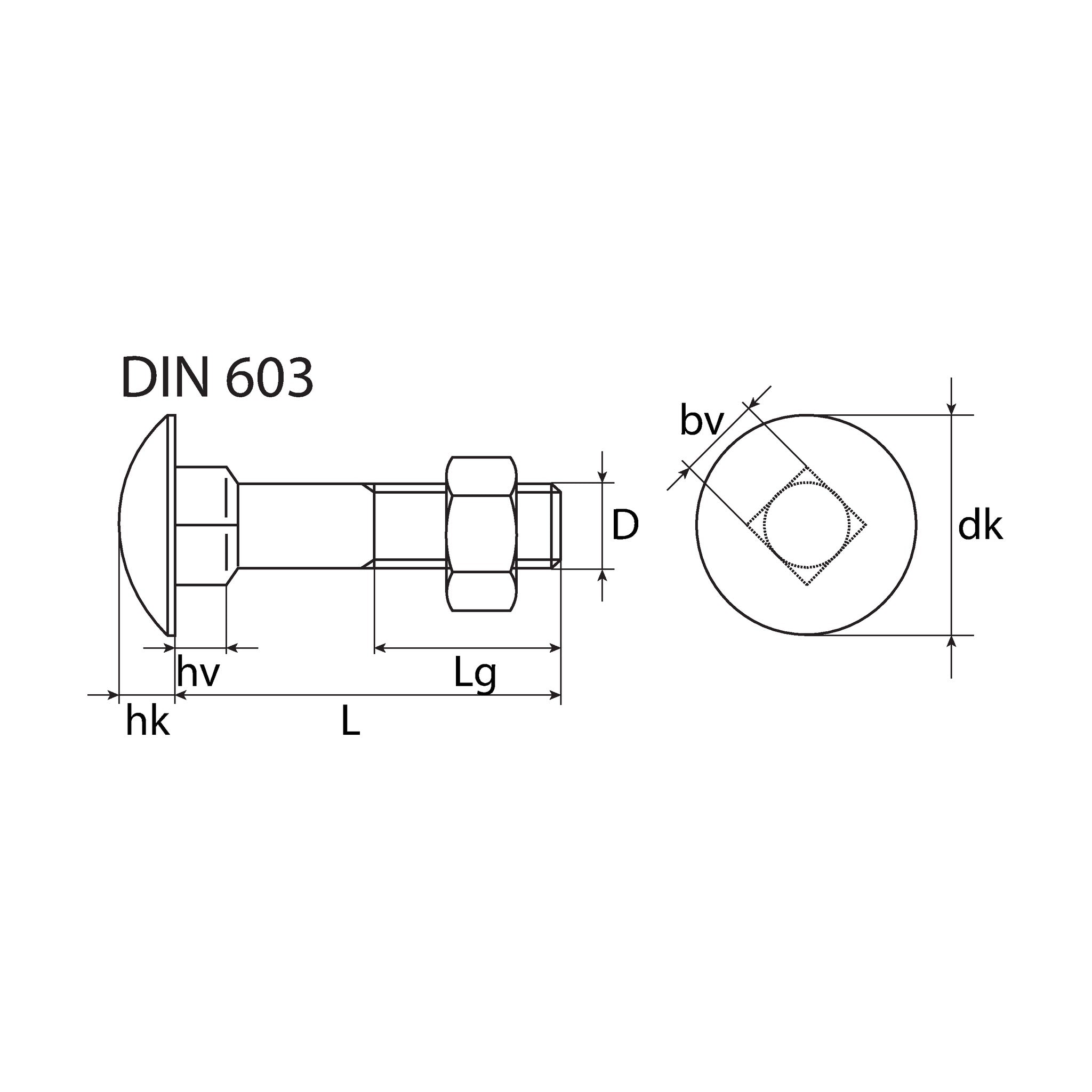

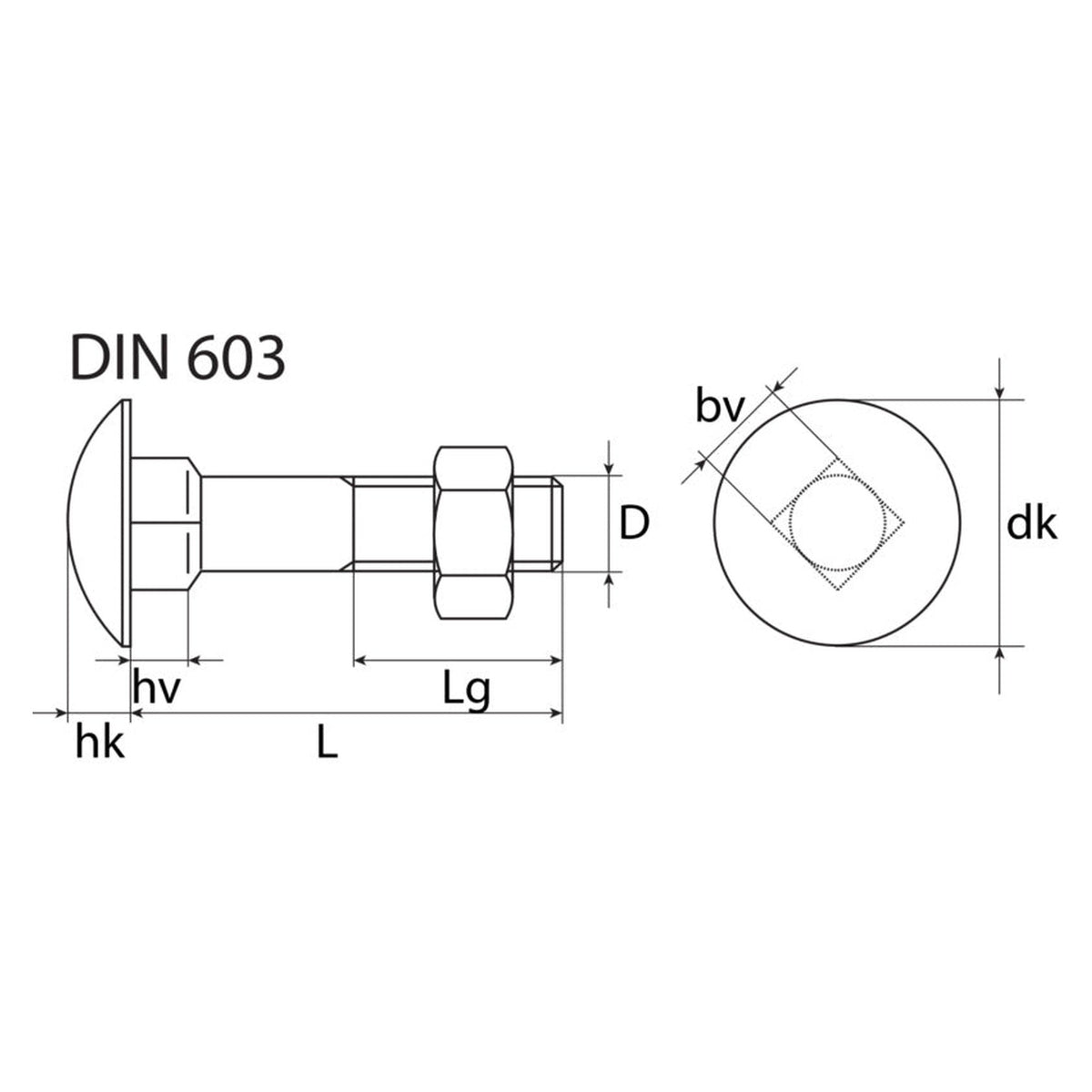

Der Vierkantansatz unter dem Rundkopf hindert die Schraube am Mitdrehen. In Holz gräbt er sich beim Anziehen selbst ein; an einem Metallteil dagegen braucht er ein eckiges Loch, das ihn aufnimmt. Ob er hineingeht, entscheiden zwei Maße dieser Ausführung: 6,48 mm Vierkantbreite bei M6 und 7 mm bei M7, dazu 4,6 und 4,9 mm Höhe. Eine runde Bohrung allein lässt den Ansatz durchdrehen.

Gewinde trägt nur das letzte Stück

Über den größten Teil bleibt der Schaft glatt. Geschnitten sind allein 18 mm bei M6 und 20 mm bei M7, und daran ändert die gewählte Nennlänge nichts. Was hinter den verbundenen Teilen herausschaut, muss deshalb in dieses Stück fallen, denn Scheibe und Mutter finden nur dort Halt.

Ein breiter Kopf, der flach aufliegt

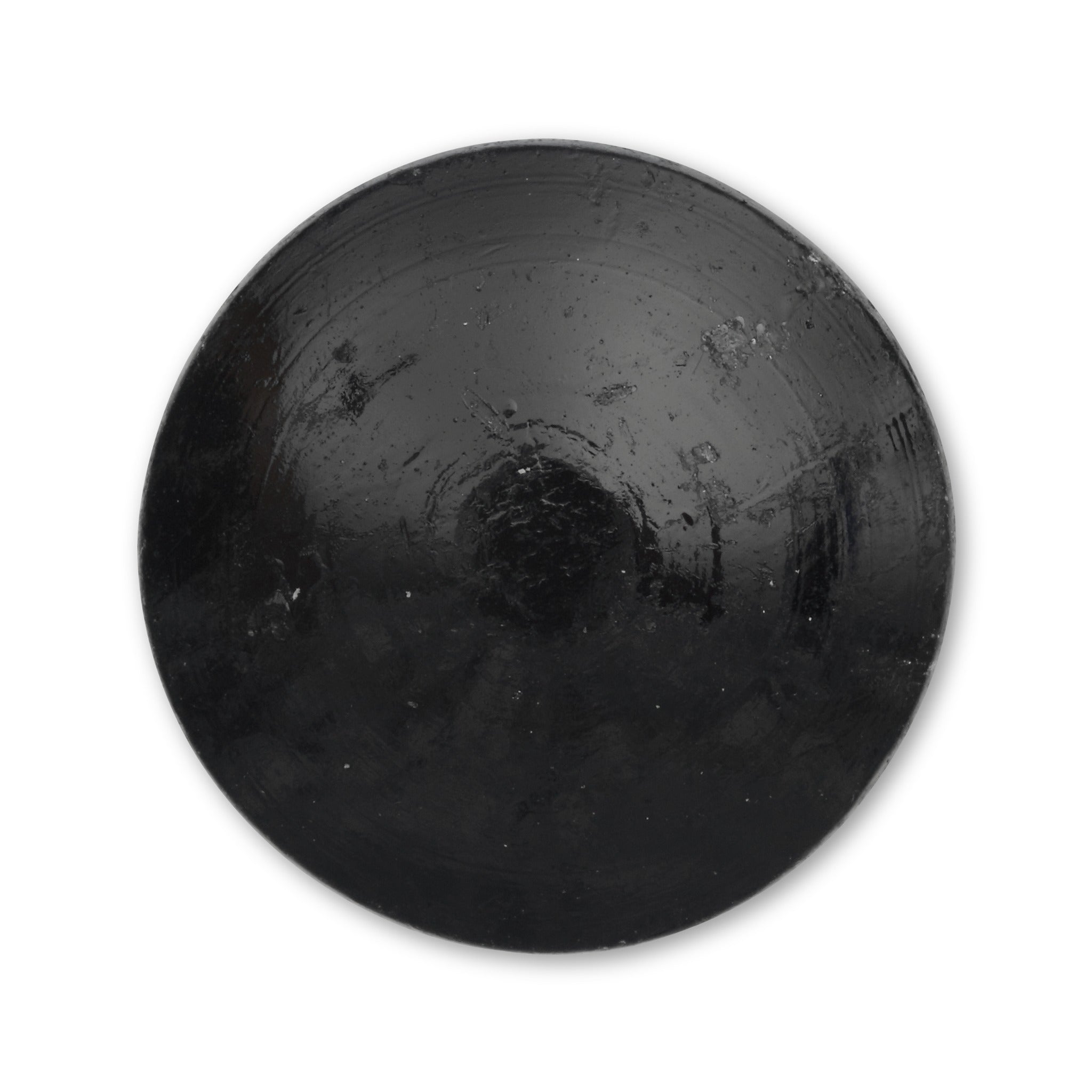

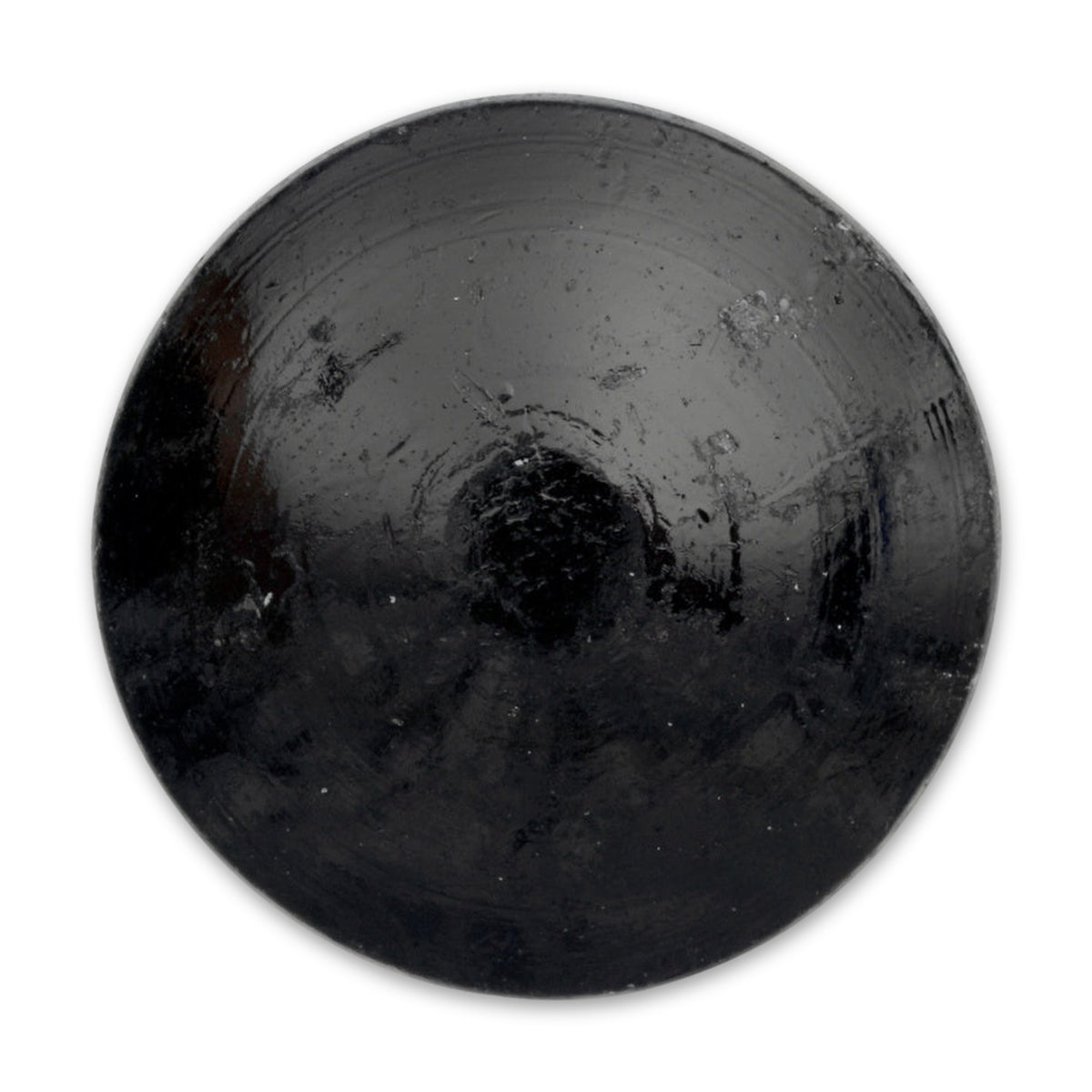

Bei M6 misst der Kopf bis zu 16,55 mm im Durchmesser und bleibt unter 3,88 mm Höhe, bei M7 sind es bis zu 18 mm bei 4,6 mm. Vorn steht damit eine weite, niedrige Kuppe: kein Schlitz, kein Innensechskant, nichts, woran ein Werkzeug von dieser Seite ansetzen könnte. Angezogen und wieder geöffnet wird an der Mutter auf der Rückseite.

Häufige Fragen

M6 oder M7, woran entscheidet sich das?

Die beiden Gewindegrößen liegen einen Millimeter auseinander, tragen aber verschieden breite Vierkante und verschieden große Köpfe. Wird ein vorhandenes Teil ersetzt, gibt dessen Aufnahme den Ausschlag: die runde Bohrung für den Schaft und, wo eines vorhanden ist, das eckige Loch für den Ansatz darunter.

Was besagt die schwarz verzinkte Oberfläche?

Benannt sind damit Schicht und Farbe. Verzinkte Ausführungen dieser Bauart gelten für trockene Innenräume und geschützte Außenbereiche als üblich; steht die Verbindung dauerhaft im Wetter oder in korrosiver Umgebung, wird die Eignung der Oberfläche gesondert beurteilt und nicht aus der Farbe abgelesen.
