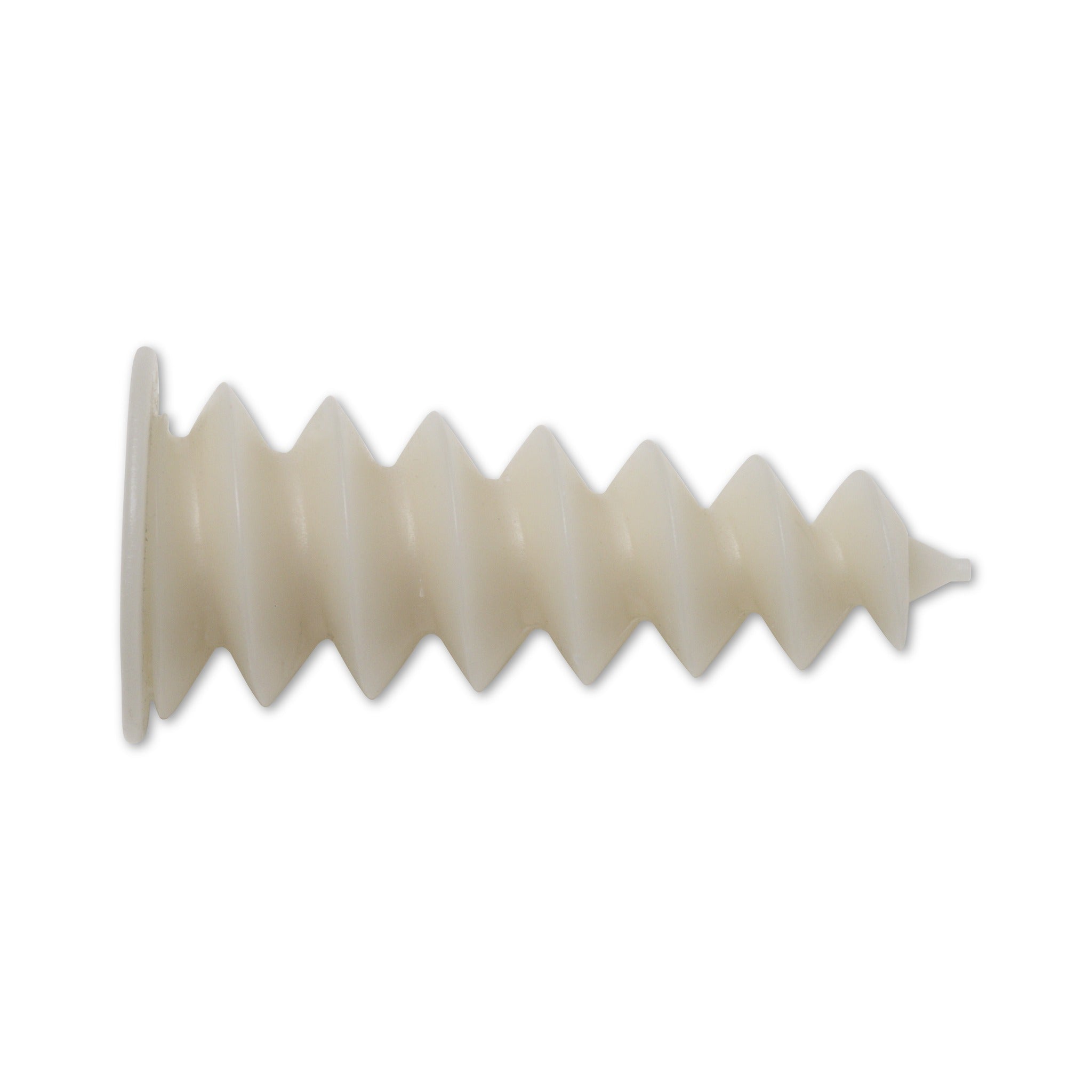

Schnecken- und Isolierplattendübel, Polyethylen

Der Schnecken- und Isolierplattendübel aus Polyethylen schafft in expandiertem Polystyrol (EPS), Hartschaumplatten und Weichbaustoffen einen Schraubpunkt, wo eine Schraube allein keinen Halt findet. Er wird mit einem Bit für Innensechsrund (TX) in den Dämmstoff eingedreht und nimmt danach eine Schraube bis 4,5 mm Durchmesser auf. Für die Auswahl zählen die Größe, 20 mm Durchmesser bei 50 mm Länge oder 30 mm bei 95 mm, und der dazu passende Antrieb.

Halt im Dämmstoff statt Suche nach dem Mauerwerk

In EPS oder Hartschaum greift ein Schraubengewinde kaum, und der Schraubenkopf zieht sich leicht durch das weiche Material. Der Schneckendübel hat ein ausgeprägtes, umlaufendes Gewinde, das sich beim Eindrehen in den Dämmstoff arbeitet und ihn um sich herum verdichtet. Der Dübel verhindert dabei die Entstehung einer Wärmebrücke.

Erst den Dübel eindrehen, dann das Bauteil anschrauben

Zuerst wird der Dübel mit dem Bit eingeschraubt, danach das Bauteil mit der Schraube befestigt.

Leichte Teile an gedämmten Wänden befestigen

• Fassade und Wärmedämmverbundsystem: leichte Teile wie Schilder oder kleine Halter an gedämmten Wänden, wenn kein fester Untergrund in Reichweite liegt.
• Innendämmung und Trockenbau: Befestigungspunkte in Hartschaum- und Weichbaustoffplatten im Innenausbau.
• Heimwerker: kleine Anbauteile an einer gedämmten Wand, ohne dafür bis ins Mauerwerk zu bohren.

Wovon der Halt abhängt

Der Halt hängt von Art, Dicke und Dichte des Dämmstoffs ab. Als Auszugskraft sind 171 N für die kleinere und 315 N für die größere Ausführung angegeben. Das sind Mittelwerte, keine zulässigen Lasten.

Häufige Fragen

Welche Schraube passt in den Dübel?

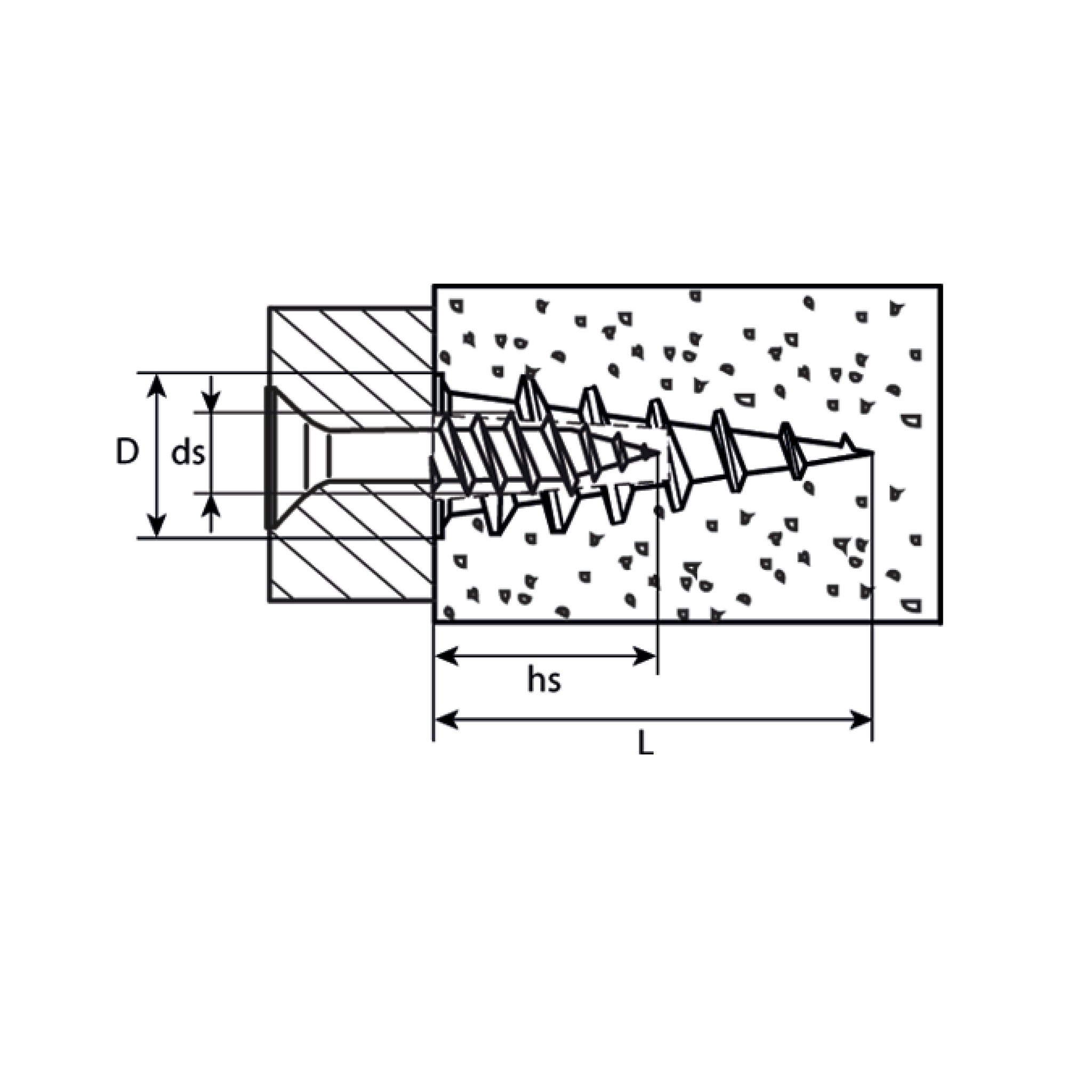

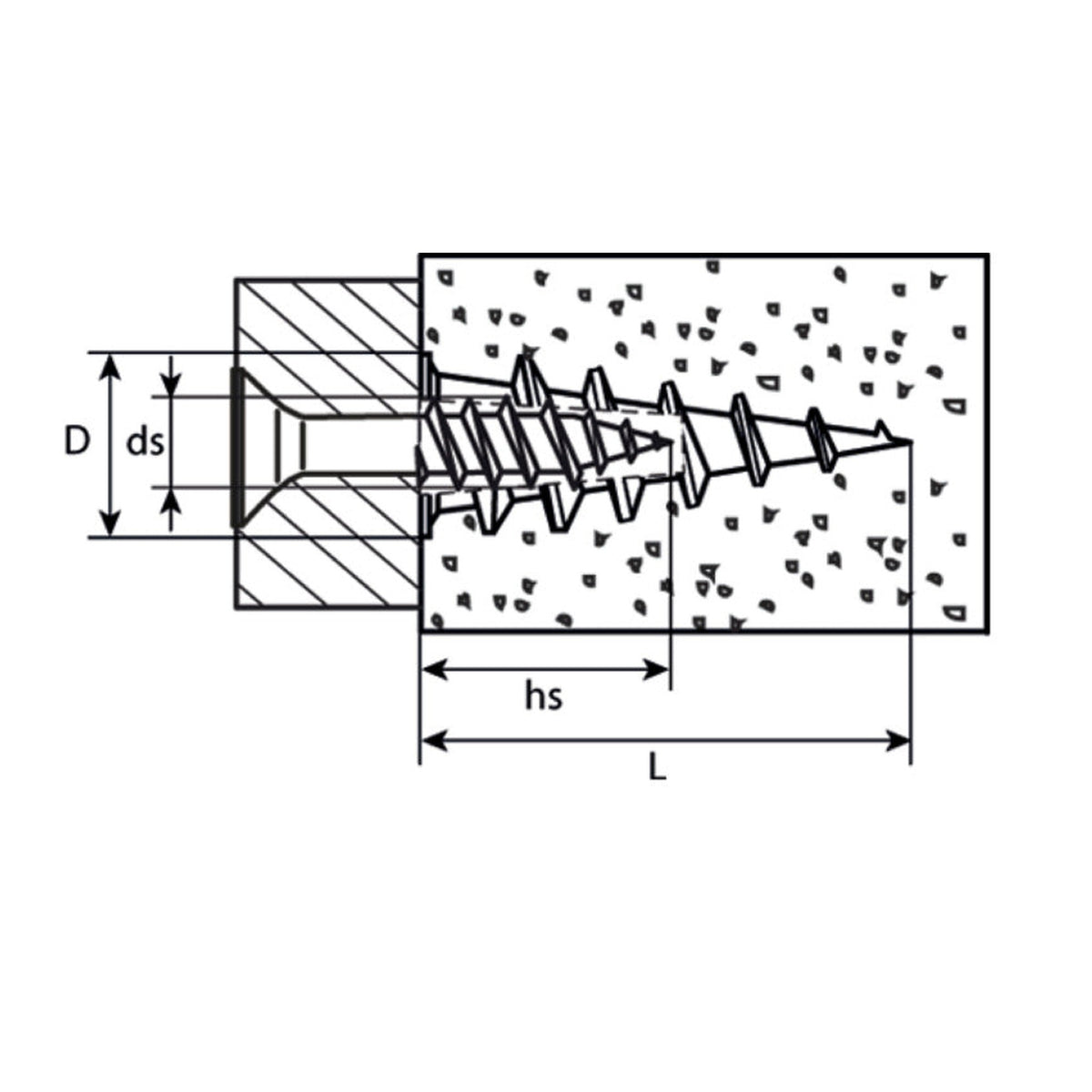

Geeignet sind Schrauben bis 4,5 mm Durchmesser. Die Schraube darf höchstens 38 mm (kleinere Ausführung) bzw. 58 mm (größere Ausführung) tief eingedreht werden.

Welches Bit wird zum Eindrehen gebraucht?

Die Ausführung mit 20 mm Durchmesser braucht ein Bit TX 30, die mit 30 mm Durchmesser ein Bit TX 55. Bei der größeren Ausführung lässt sich der Dübel alternativ mit einem Steckschlüssel Schlüsselweite 17 mm über den Außensechskant eindrehen.

Wofür eignet sich der Dübel an einer gedämmten Fassade?

Für leichte Teile wie Schilder oder kleine Halter, die in der Dämmung einen Schraubpunkt brauchen. Die Dämmplatte selbst hält er nicht am Untergrund; dafür gibt es Tellerdübel, die bis in den tragenden Untergrund reichen.

Kann daran ein schweres Bauteil hängen?

Nein, für schwere oder sicherheitsrelevante Teile ist diese Dübelart nicht gedacht, und zu einer zulässigen Last liegt keine Angabe vor. Dafür braucht es Befestigungen bis in den tragenden Untergrund, zum Beispiel Abstandsmontagesysteme.
