Schnellbauschraube Trompetenkopf, Grobgewinde, phosphatiert

Diese Schnellbauschraube befestigt Gipskartonplatten und Gipskartonverbundplatten auf Holzunterkonstruktionen. Das eingängige Grobgewinde ist für den Halt im Holz ausgelegt, der Trompetenkopf für das bündige Versenken in der Platte, der Kreuzschlitz PH 2 für handelsübliche Bits. Die passende Länge richtet sich nach der Tiefe im Holz hinter der Platte.

Bündiger Sitz in der Platte durch den Trompetenkopf

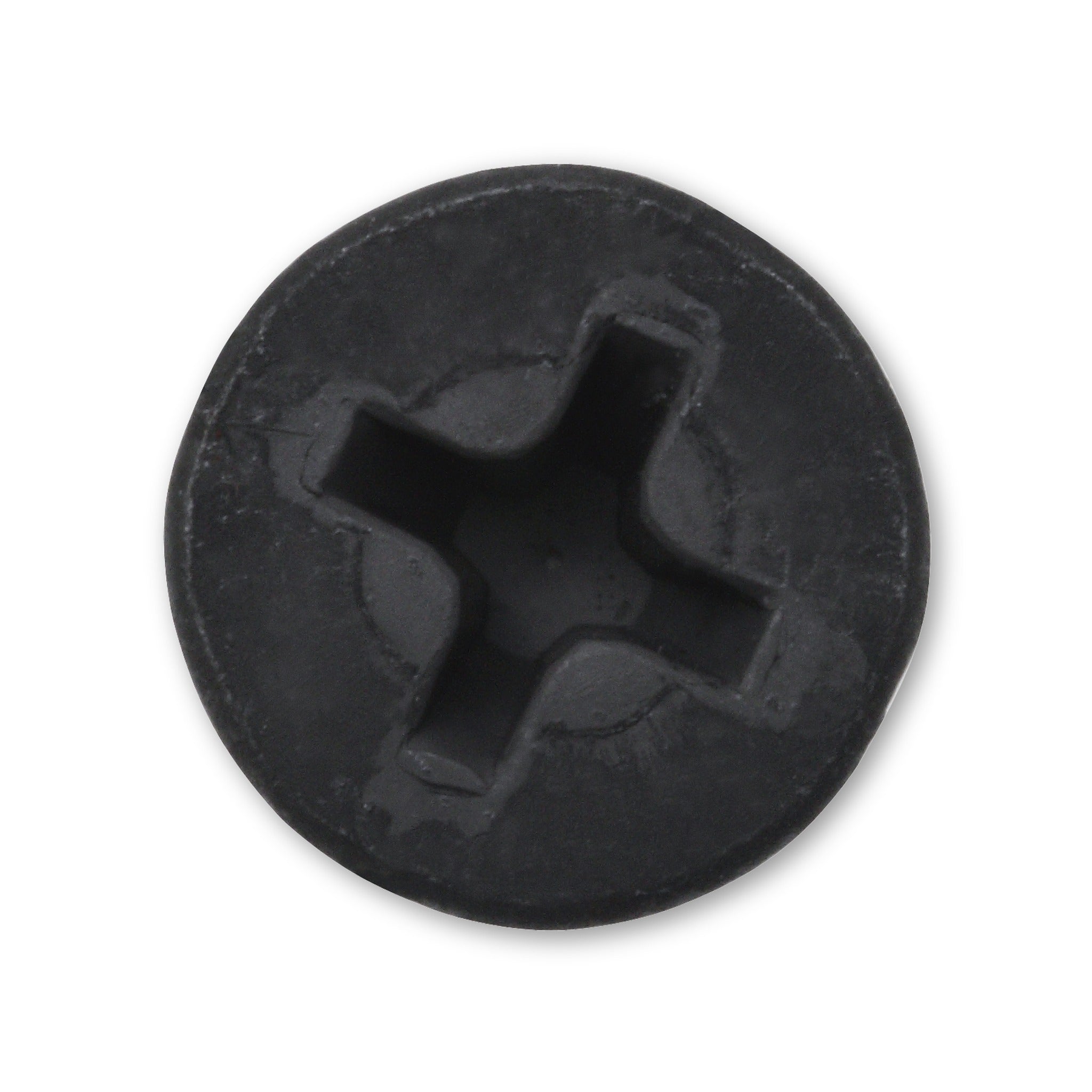

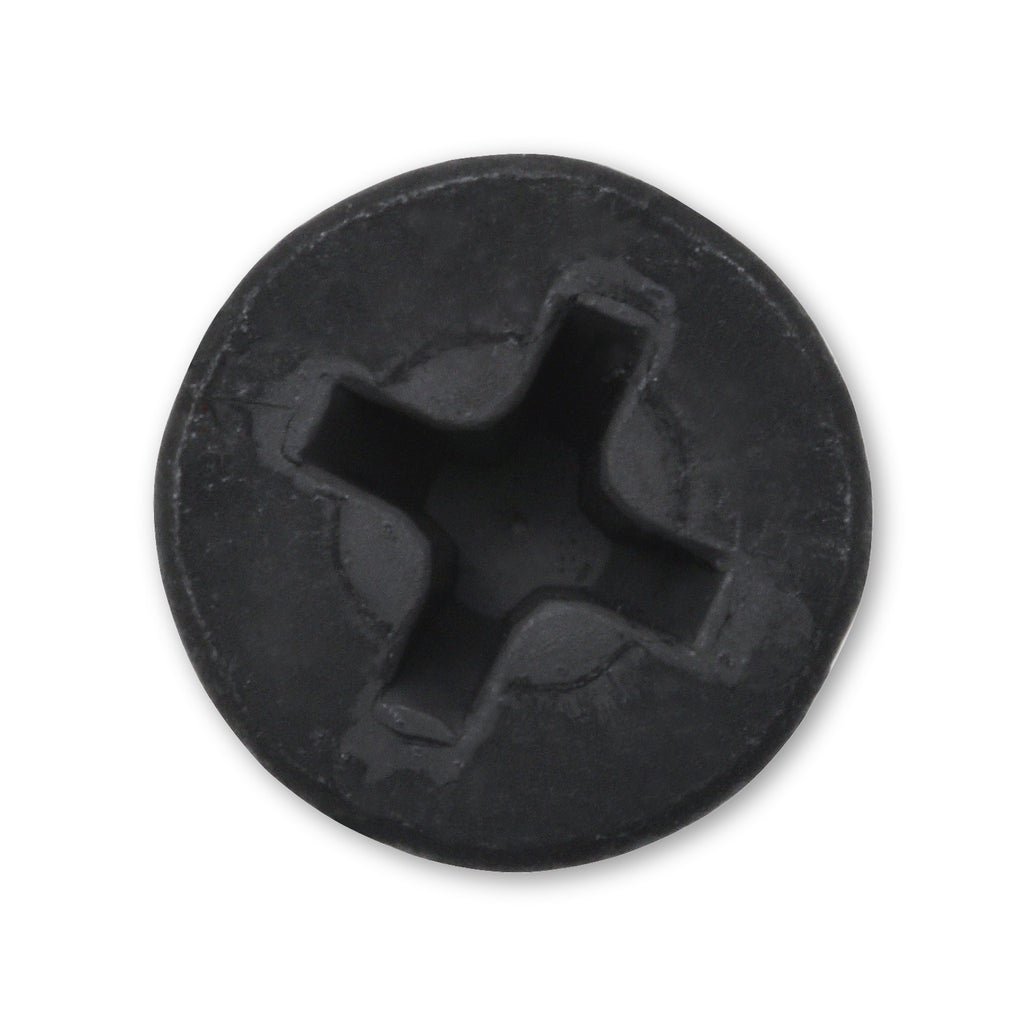

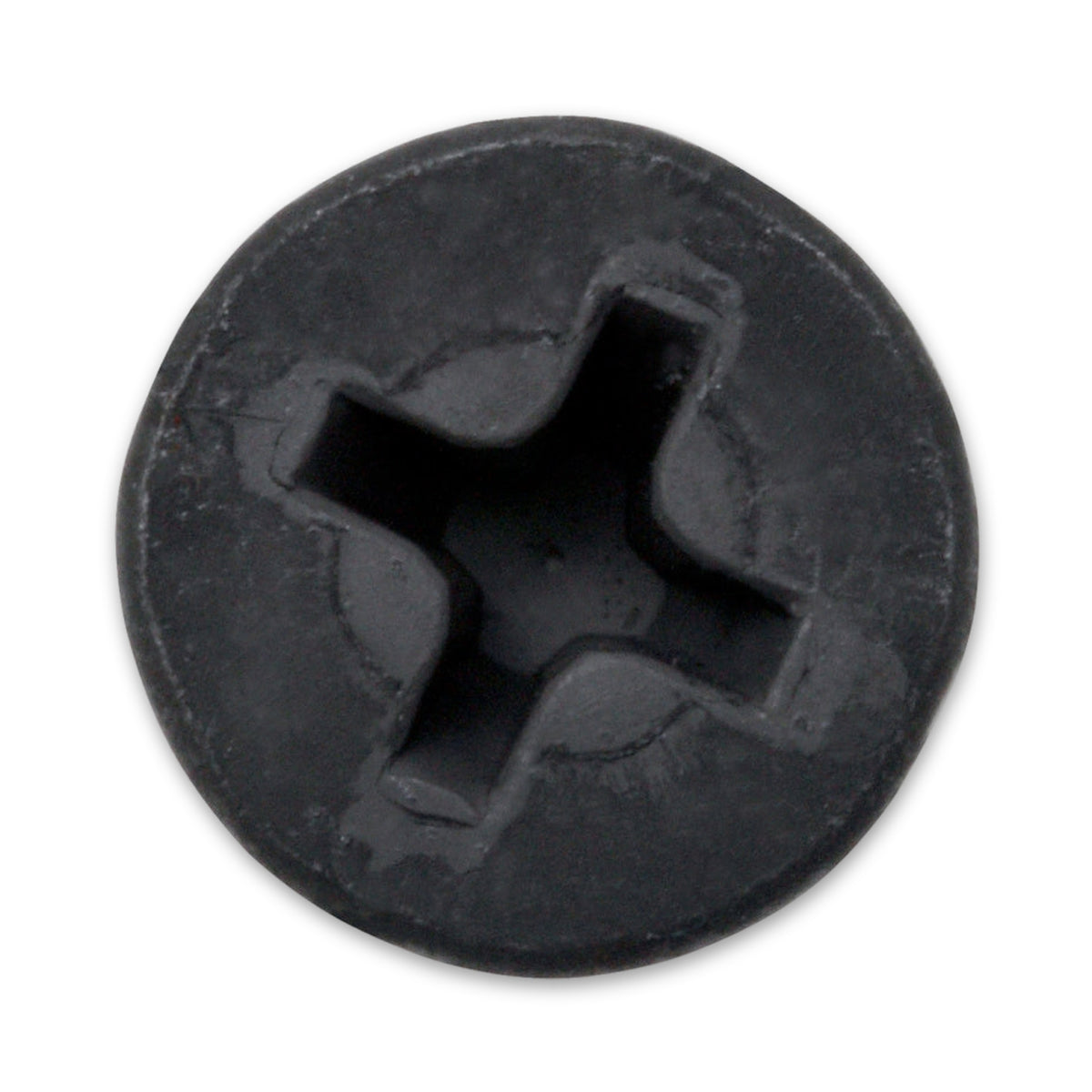

Der Kopf ist so gestaltet, dass er sich ohne Plattenausbrüche bündig versenken lässt. Er wirkt gegenüber dem weichen Gips wie eine Unterlegscheibe und zerreißt die Kartonoberfläche nicht. Bündig versenkt lässt sich einwandfrei verspachteln; zu tief eingedreht, reißt der Karton ein. Die schwarz phosphatierte Oberfläche bildet keine Flecken, weil sie mit Gips nicht reagiert.

Grobgewinde und Nagelspitze für Holz

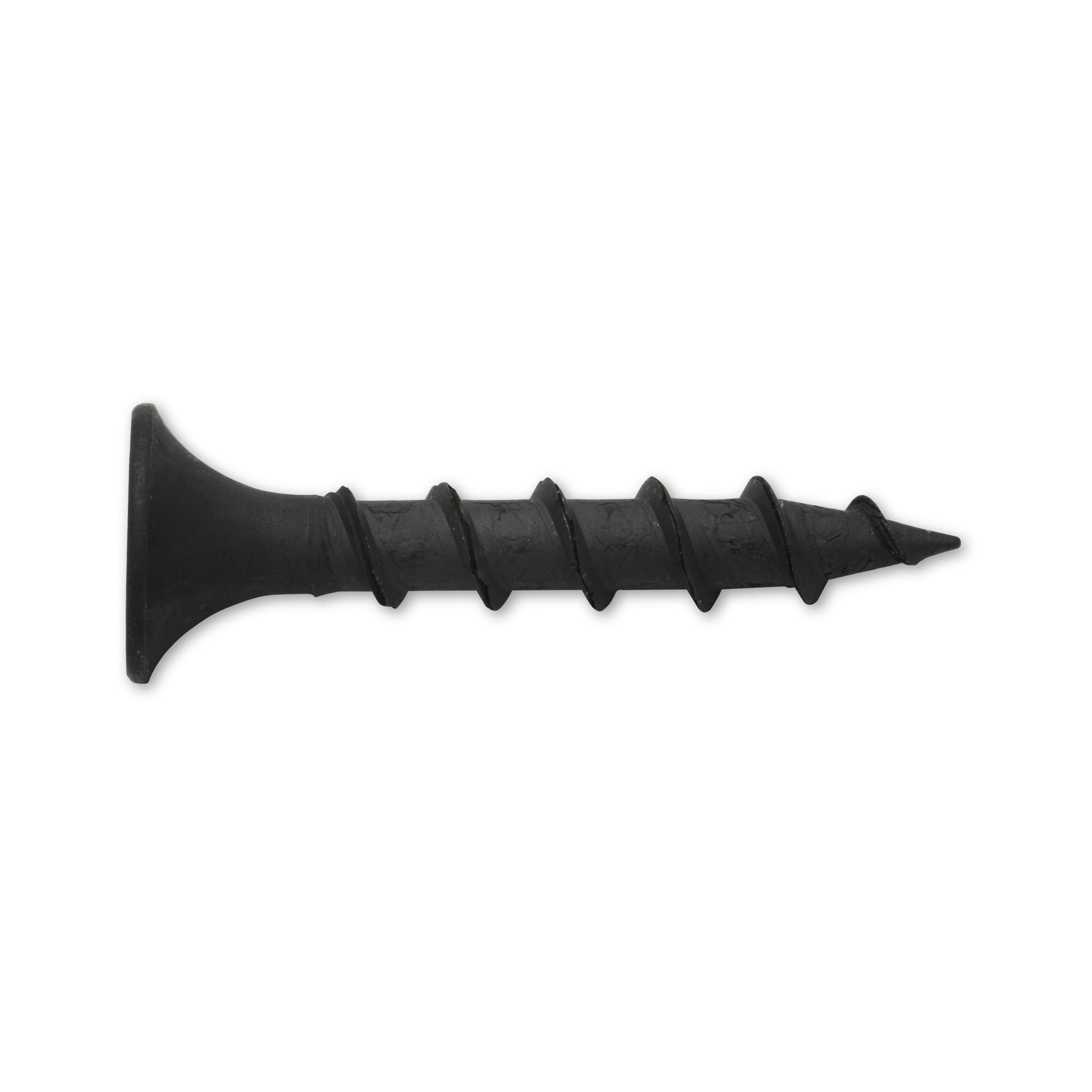

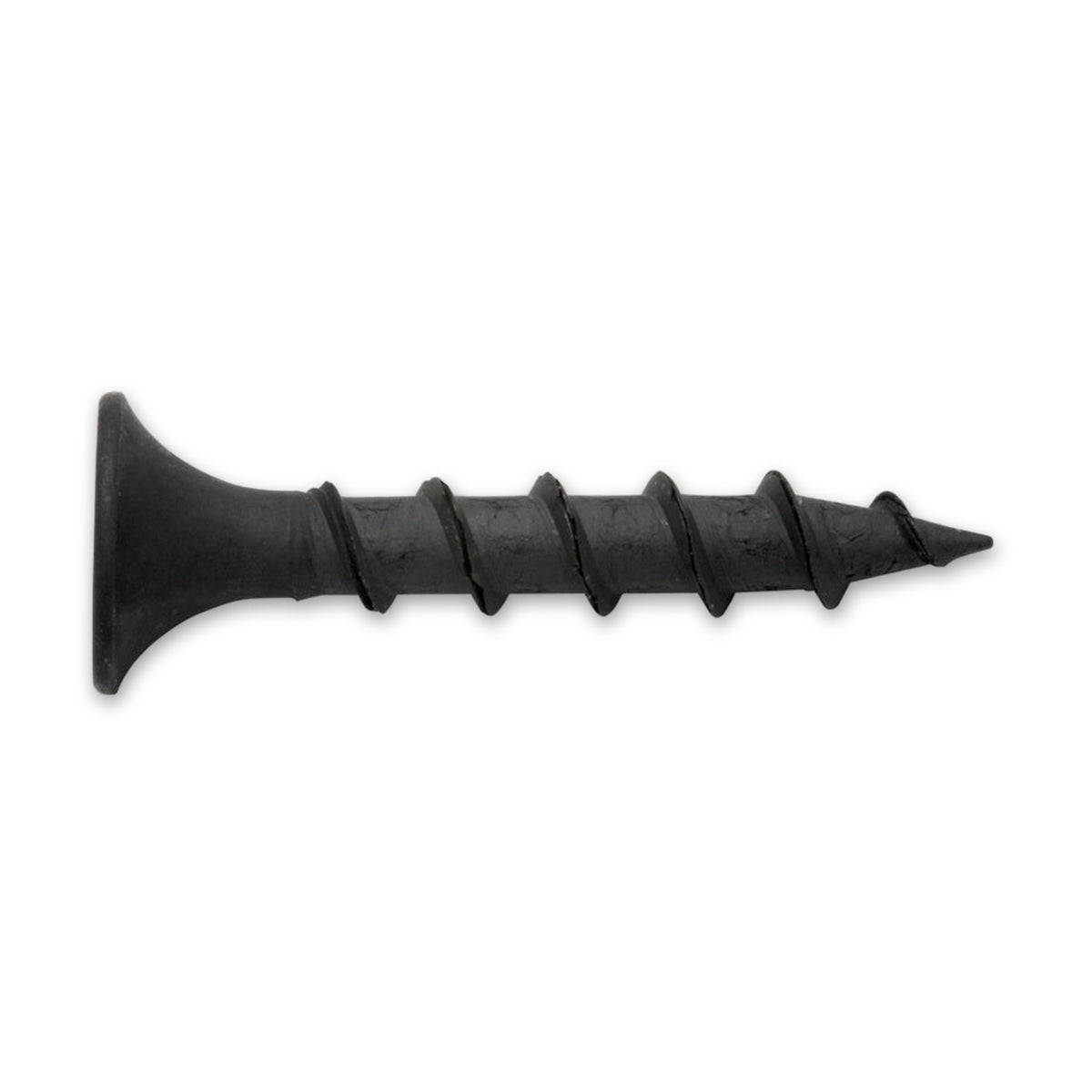

Im Trockenbau sind eingängige Gewinde dem Holz zugeordnet, doppelgängige dem dünnwandigen Blech. Der Typ THN steht für Trompetenkopf, eingängiges Gewinde und Nagelspitze; diese ist für den Einsatz in Holz gedacht.

Länge: Plattendicke plus Tiefe im Holz

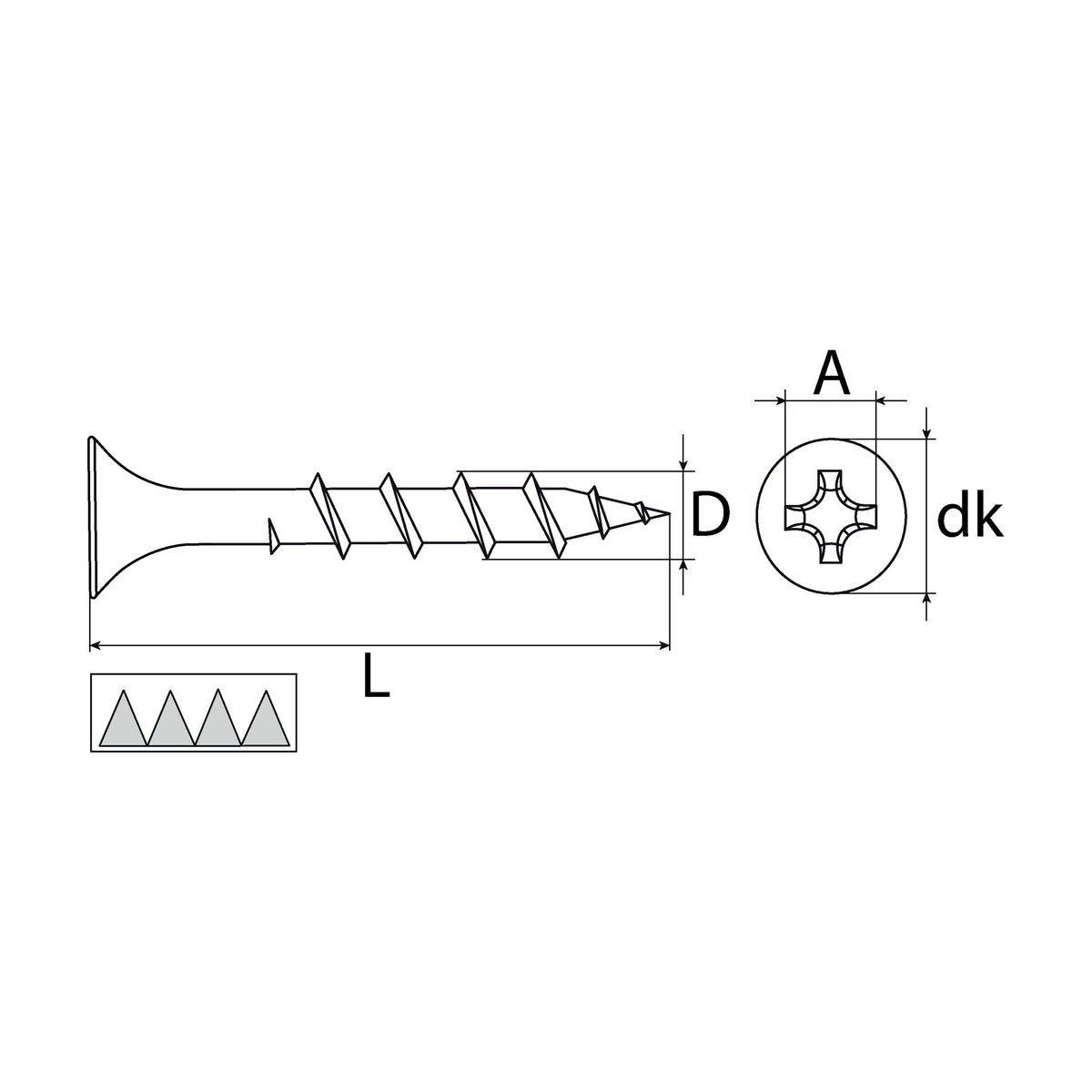

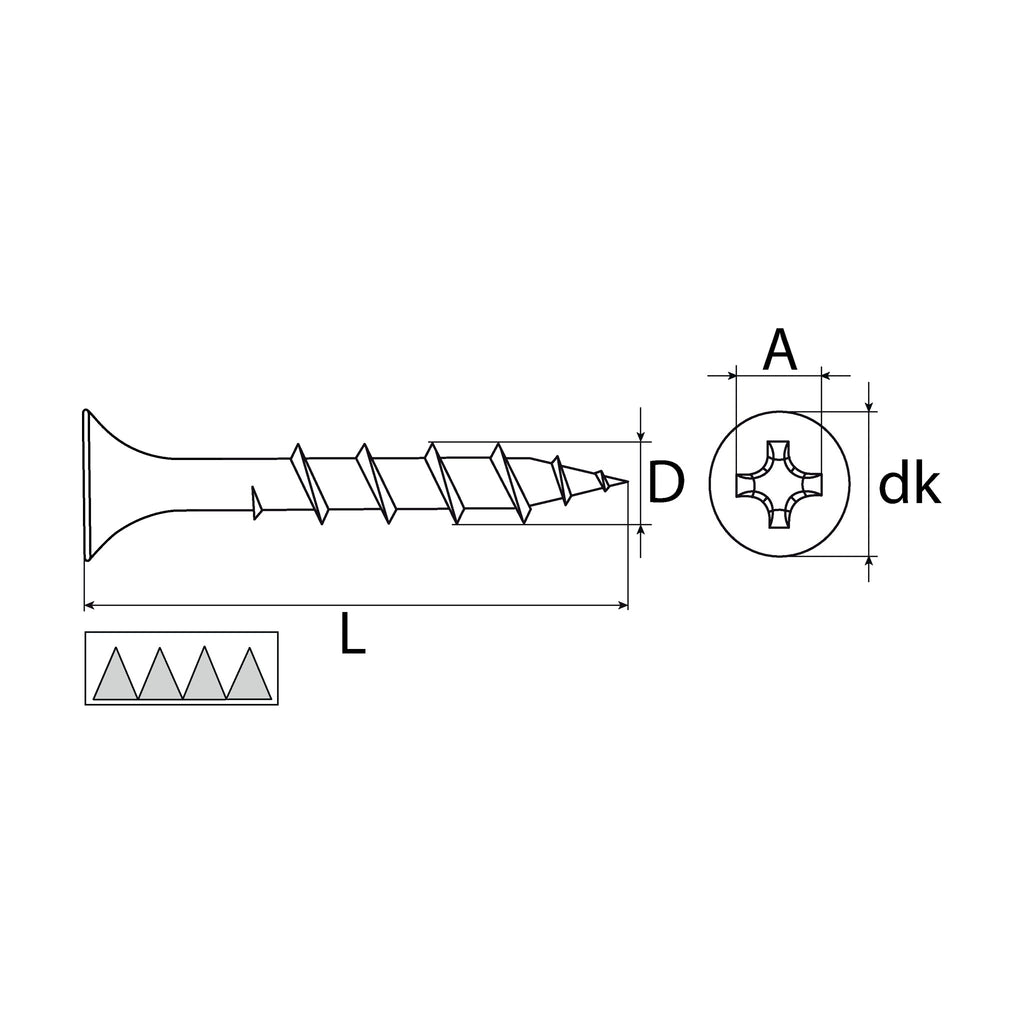

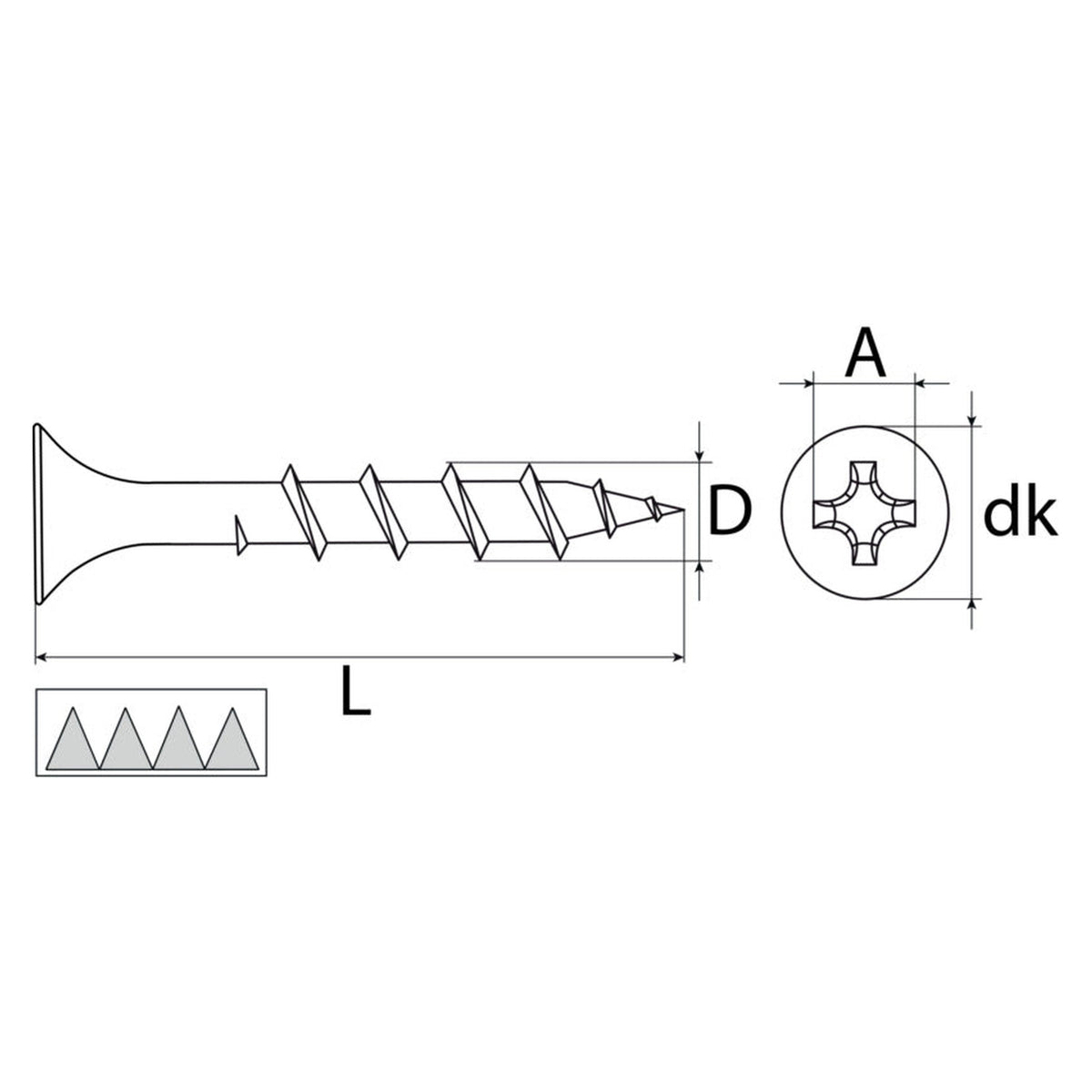

Für die Länge zählt nicht die Plattendicke allein, sondern auch, wie tief die Schraube danach im Holz steckt. Bei 3,9 mm Durchmesser verlangt die Trockenbaunorm DIN 18181 mindestens 19,5 mm im Holz. Die Holzbaunorm DIN EN 1995-1-1 nennt 23,4 mm im Gewindeteil. Die Gewindelänge je Länge ist bei den technischen Daten aufgeführt.

Wand- und Deckenbekleidung auf Holzlattung

Zimmerer, Trockenbauer, Maler und Heimwerker verschrauben damit Gipskarton bei Ausbau und Sanierung im trockenen Innenraum. Latten untereinander zu verbinden oder Lasten an der Platte aufzuhängen, gehört nicht zu ihren Aufgaben; dafür gibt es Holzbauschrauben und Hohlraumdübel.

Häufige Fragen

Welcher Bit passt?

Ein Kreuzschlitz-Bit PH 2 passt. Handelsübliches Einschraubwerkzeug genügt. Für oberflächenbündige Montage empfiehlt der Hersteller einen Abstandshalter (Tiefenanschlag) am Schrauber.

Für welche Platten und welchen Raum ist die Schraube gedacht?

Für Gipskartonplatten und Gipskartonverbundplatten auf Holzlattung im trockenen Innenausbau. Für Feuchträume oder das Freie sind geeignete Werkstoffe oder Beschichtungen zu wählen, etwa nichtrostende oder feuerverzinkte Verbindungsmittel. Bei anderen Plattenwerkstoffen und herstellereigenen Systemen gibt häufig der Plattenhersteller die Schraube vor.

Wie eng werden die Schrauben gesetzt?

In Trennwänden und Vorsatzschalen mit geschlossener Sichtfläche höchstens alle 250 mm, sonst und bei Decken höchstens alle 170 mm. Zum Plattenrand gelten mehr als 10 mm an kartonummantelten und mehr als 15 mm an geschnittenen Kanten. Im Holz gilt zusätzlich der dort nötige Randabstand.

Passt die Schraube auch in Metallständerwerk?

Nein, dafür ist die Grobgewinde-Ausführung nicht gedacht. Für Metallprofile gibt es Schnellbauschrauben mit Feingewinde, bei dickeren Profilen mit Bohrspitze.
