Schraubhaken gebogen mit Mutter, Stahl verzinkt, metrisches Gewinde

Durchgesteckt statt eingedreht

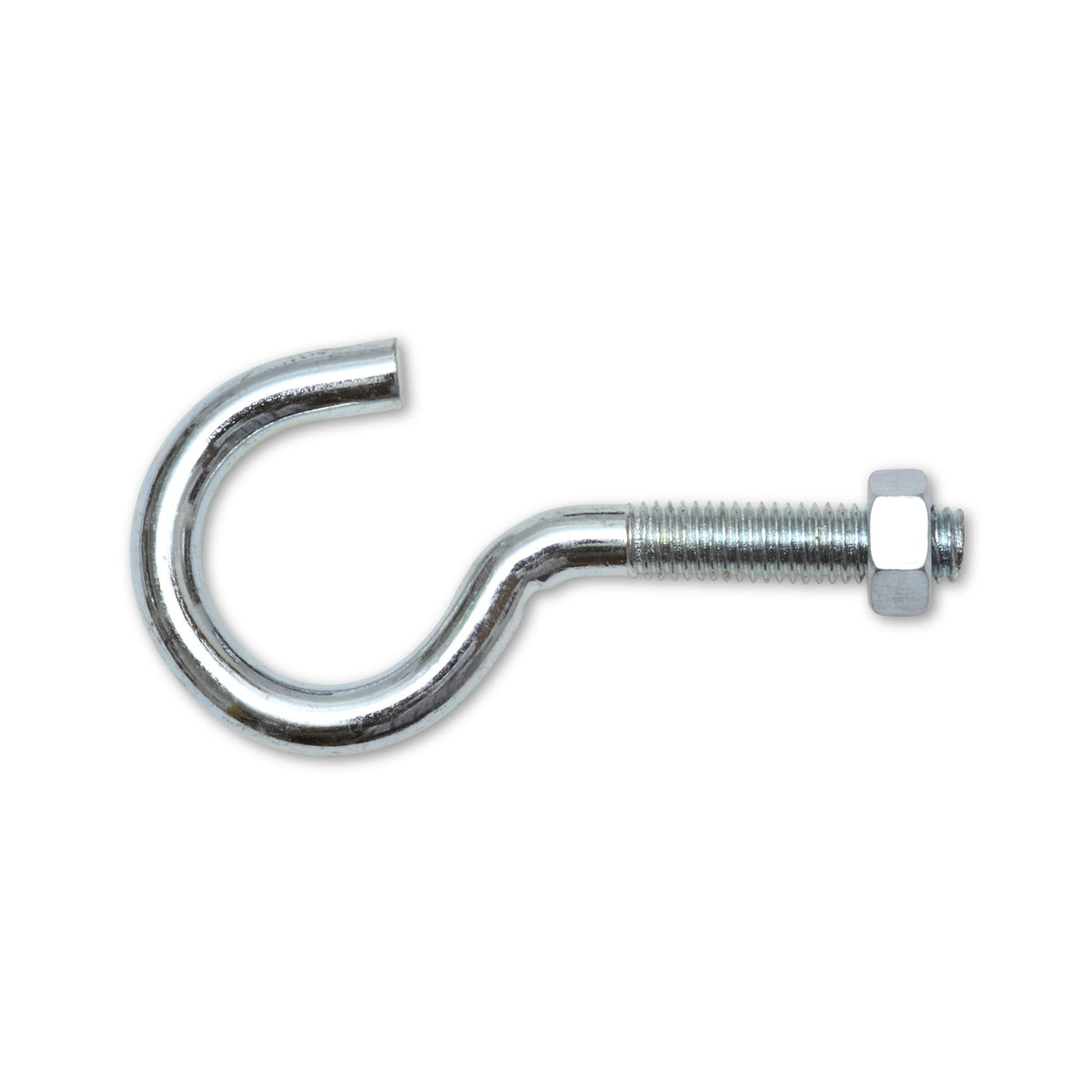

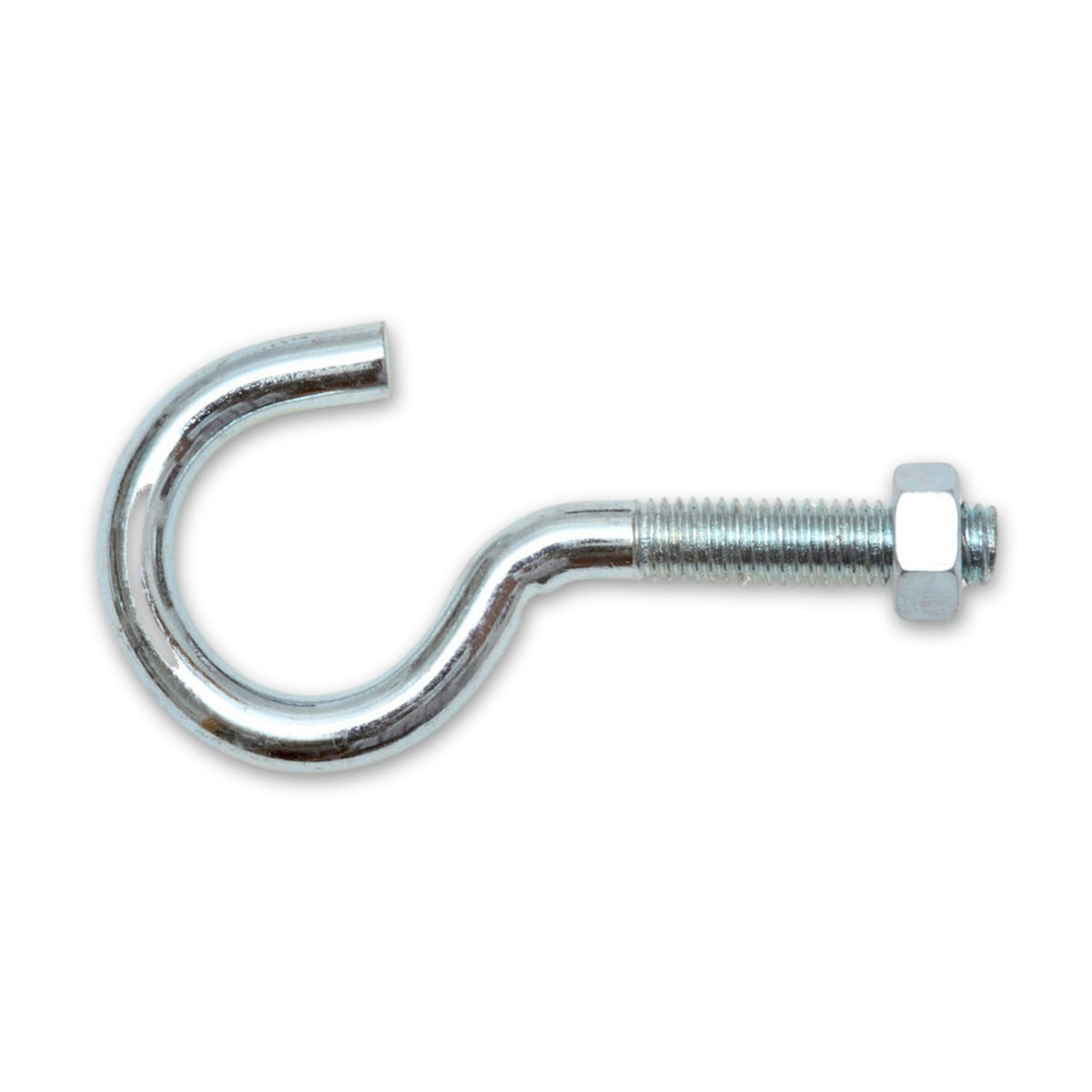

Am Schaft dieses gebogenen Hakens sitzt ein metrisches Gewinde, und die Mutter dazu liegt bei. Gesetzt wird er deshalb anders als ein Haken mit grobem Holzgewinde: Der Schaft geht durch ein gebohrtes Loch, und von der Rückseite hält die Mutter dagegen. Das verlangt eine Stelle, an die Du von beiden Seiten herankommst, und es macht die Verbindung wieder lösbar, ohne dass ein ausgeleiertes Gewinde im Werkstoff zurückbleibt.

Je größer der Haken, desto weniger im Blister

Drei Größen stehen nebeneinander: M5 bei 51 mm Länge, M6 bei 60 mm und M8 bei 100 mm. Mit ihnen ändert sich auch die Packung, denn im Blister liegen sechs Stück bei M5, vier bei M6 und zwei bei M8. Wer eine Reihe gleicher Haken setzen will, kommt bei der kleinen Größe also weiter, während die große eher einzeln zum Einsatz kommt.

Was die drei Größen unterscheidet

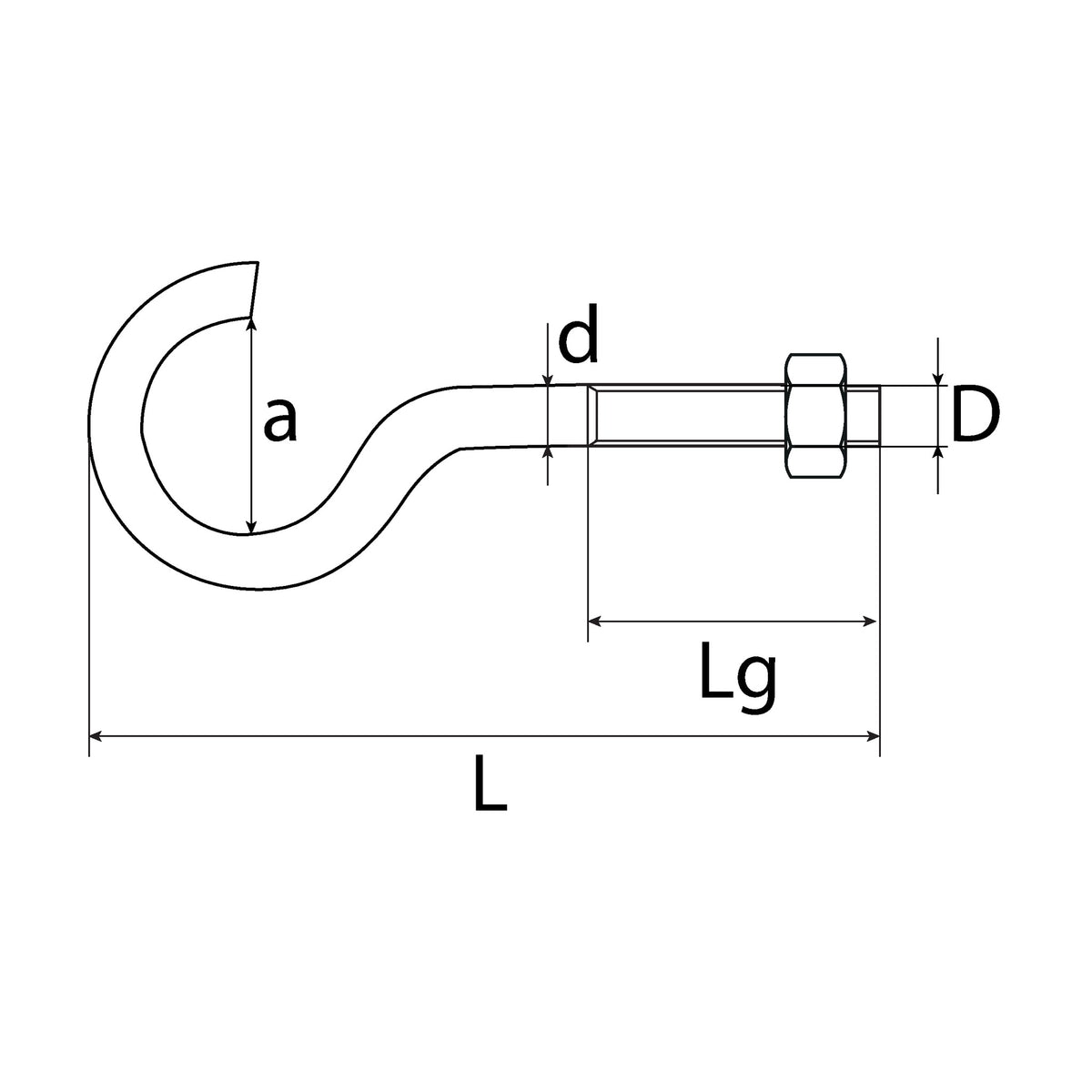

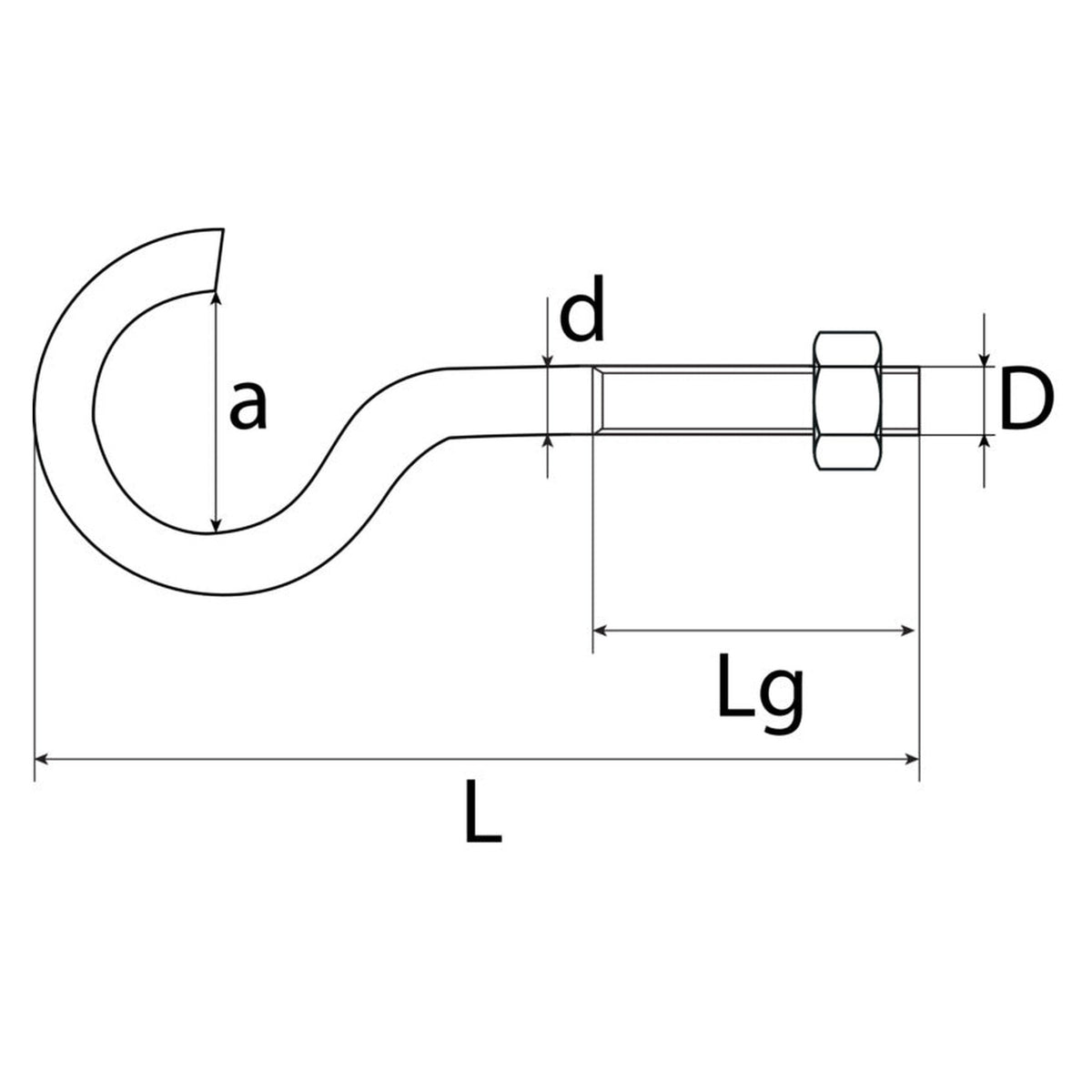

• Lichte Weite 16, 18 und 27 mm: Zwischen M5 und M6 wächst die Rundung um 2 mm, zwischen M6 und M8 dagegen um 9 mm. Der Sprung zur größten Ausführung ist damit auch ein Sprung bei dem, was sich einhängen lässt.
• Gewinde 20, 30 und 57 mm: Bei M5 sind das 20 von 51 mm Gesamtlänge, bei M8 schon 57 von 100 mm. Je höher der Gewindeanteil, desto dicker darf das Bauteil sein, hinter dem die Mutter noch fassen soll.
• Drahtstärke 4,4 bis 7 mm: Mit der Größe nimmt auch der Querschnitt zu. Ein Wert für Tragkraft, Auszugskraft oder zulässige Belastung folgt daraus nicht und ist für keine der drei Größen ausgewiesen.

Häufige Fragen

Hält der große Haken entsprechend mehr?

Aus 7 mm Draht statt 4,4 mm folgt keine Zahl. Für Aufhängungen, an denen Personen hängen, führt das Sortiment eine eigene, dafür geprüfte Bauart; Schaukel, Hängesitz, Hängematte, Boxsack und Sportgerät gehören dorthin und nicht an diesen Haken. Dasselbe gilt für das Anschlagen, Heben, Ziehen und Halten von Lasten, für den Anschlagpunkt einer Absturzsicherung und für jede Aufhängung über einem Platz, an dem sich Personen aufhalten.

An welcher Stelle lässt sich der Haken setzen?

Ein metrisches Gewinde formt sich seinen Gegenpart nicht selbst, es greift in ein gefertigtes Muttergewinde. Gebraucht wird deshalb ein durchgehendes Loch und Platz für die Mutter dahinter, etwa an einer Platte, einem Brett oder einem Profil. Wie dick dieses Bauteil sein darf, ergibt sich aus der Gewindelänge der gewählten Größe abzüglich dessen, was die Mutter selbst braucht.
