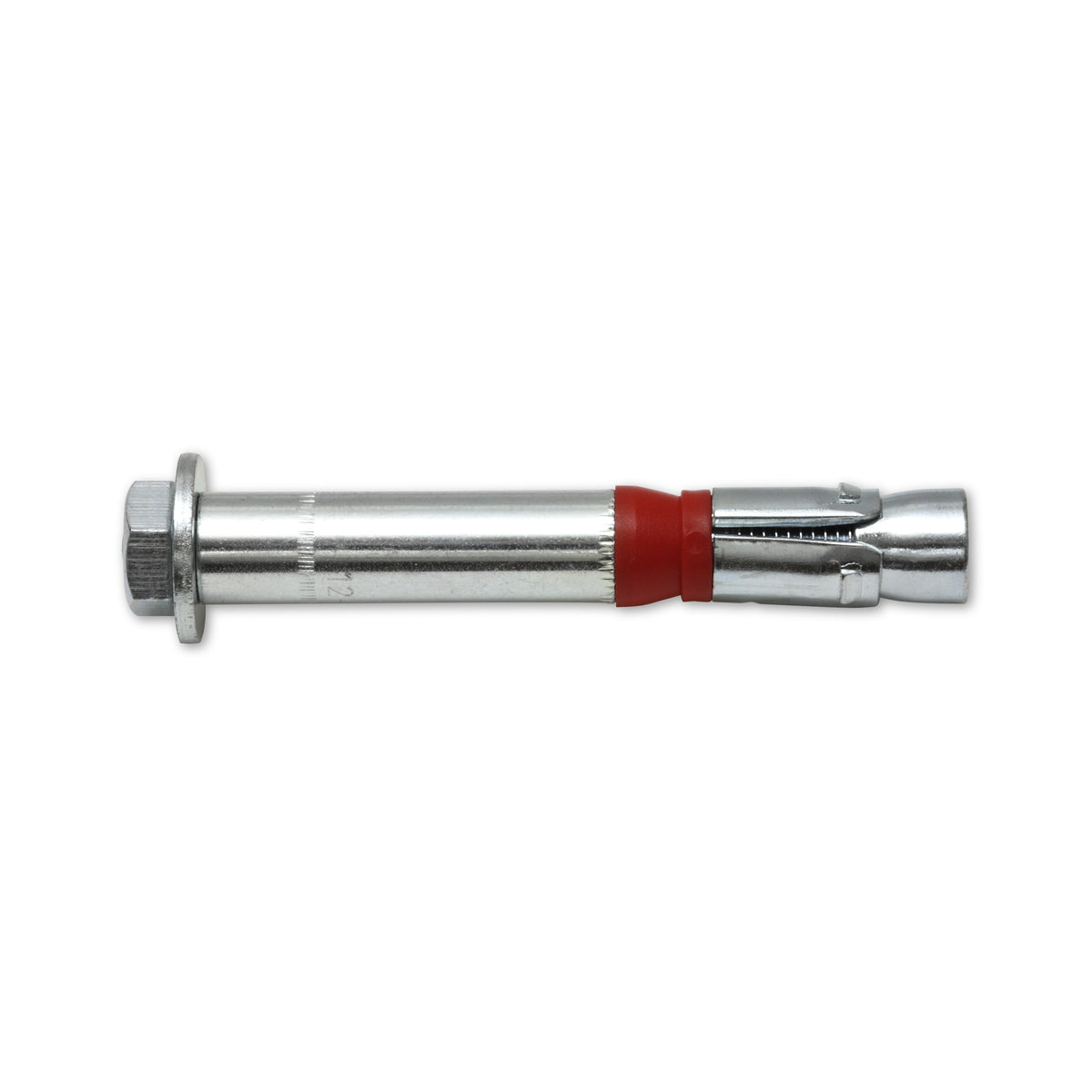

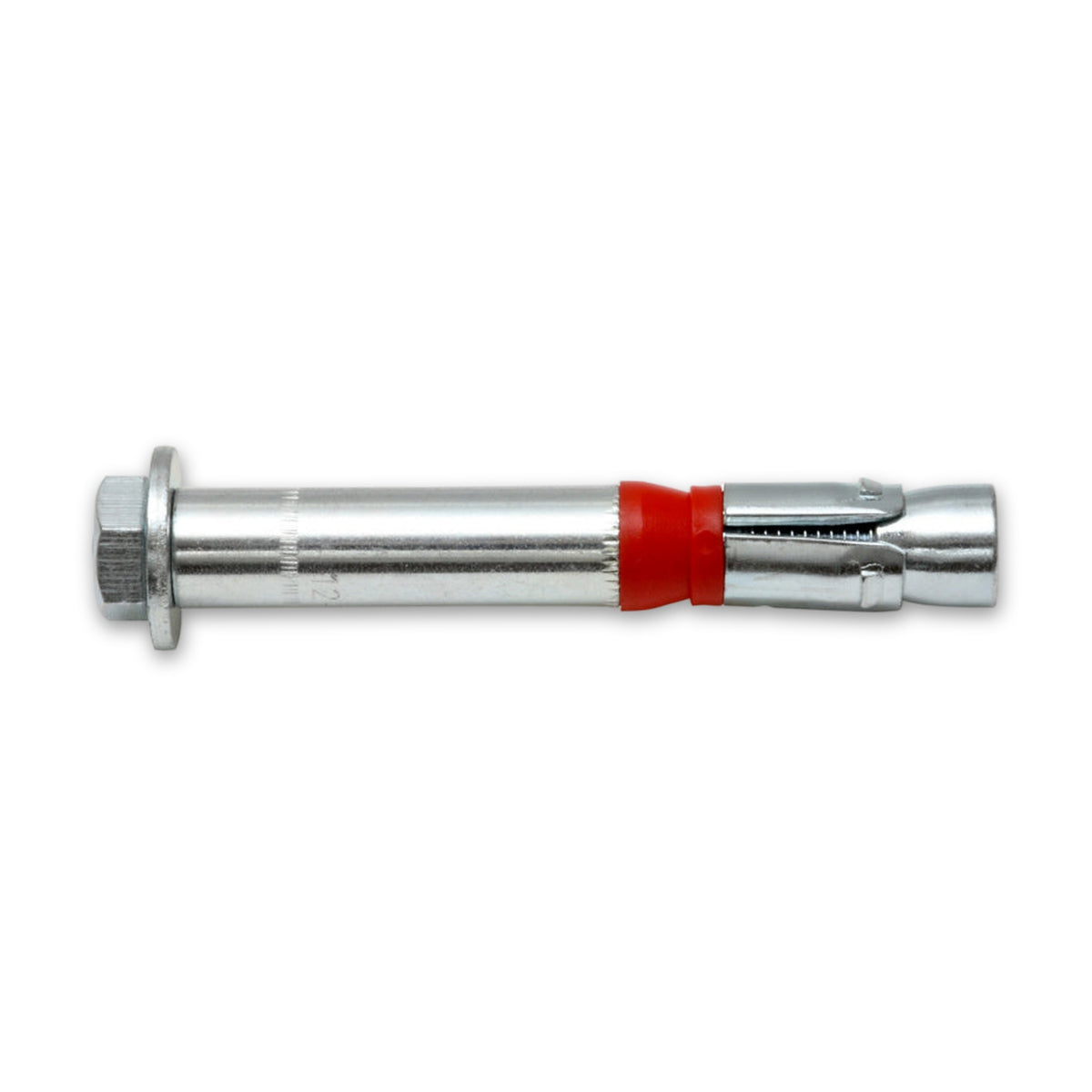

Schwerlastanker mit Dübelhülse, Stahl verzinkt, ETA-02/0030

Schwerlastanker für Einzelbefestigungen in Beton: ein drehmomentkontrollierter Spreizanker vom Hülsentyp aus Stahl, galvanisch verzinkt, mit Außensechskant. Er ist für Normalbeton der Klassen C20/25 bis C50/60 im trockenen Innenraum vorgesehen. Über die Auswahl entscheiden das Gewinde von M6 bis M12 und der Bohrlochdurchmesser von 10 bis 18 mm.

Der Halt entsteht erst beim Anziehen

Der Anker wird in das Bohrloch eingeschlagen und beim Anziehen am Sechskant verspreizt. Dabei legt sich die Hülse an den Beton und trägt die Zugkraft über Reibung und zum kleineren Teil über Verzahnung mit dem Beton ab. Ohne das vorgegebene Drehmoment entsteht die Verspreizung nicht, deshalb gehört ein Drehmomentschlüssel zum Setzen.

Kabeltrassen, Konsolen und Regale in Beton befestigen

Typische Aufgaben sind Kabeltrassen in der Elektroinstallation, Konsolen, Fußplatten, Stützen, Metallprofile und Geländer im Metallbau, Rohrleitungen in der Haustechnik und Hochregale im Lagerbau. Gedacht ist er für vorwiegend ruhende Lasten wie Eigengewicht, Einrichtungen und Lagerstoffe sowie quasi-ruhende wie Geländer. Vor der Größe entscheidet der Einbauort: Beton als Untergrund und trockener Innenraum; Mauerwerk, Hohlblocksteine, Porenbeton und Estrich scheiden aus.

Größe wählen und setzen

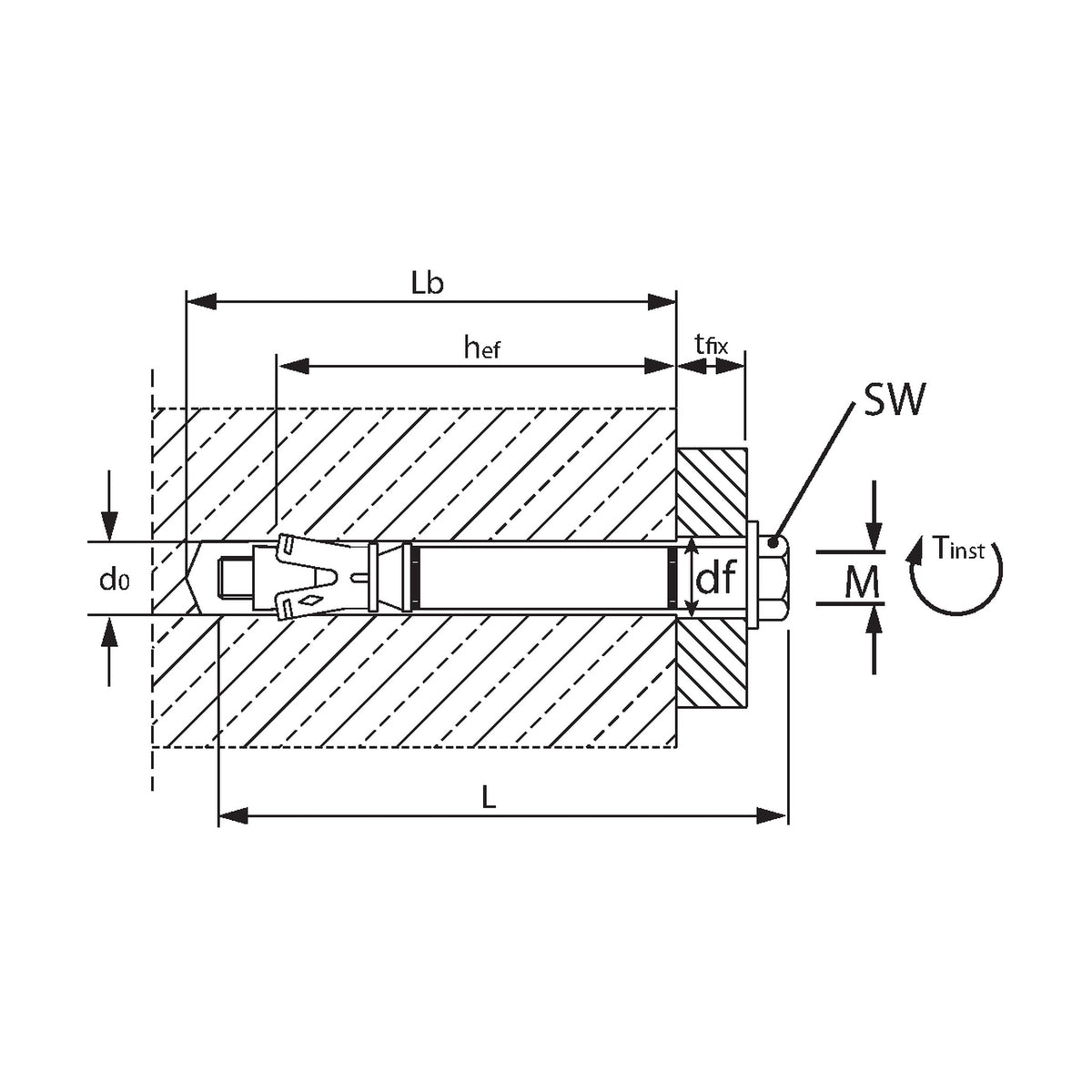

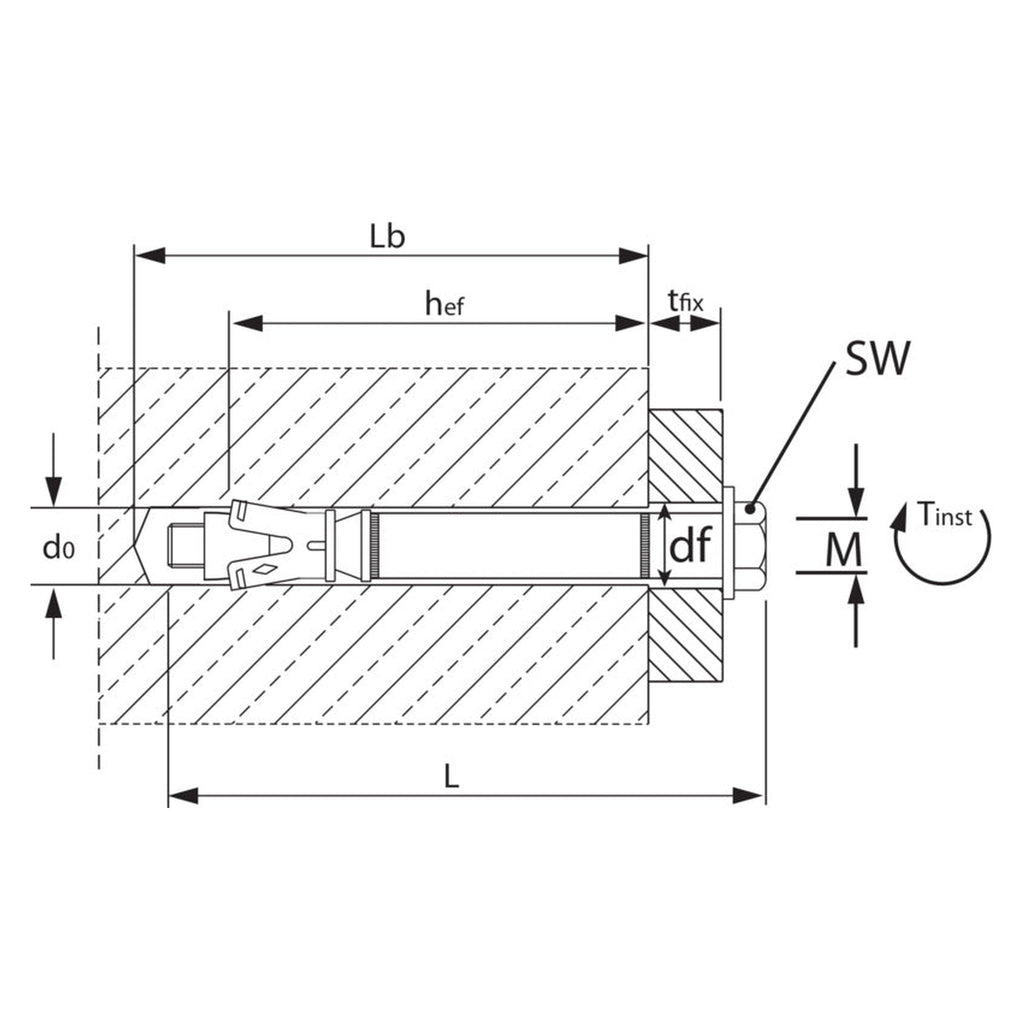

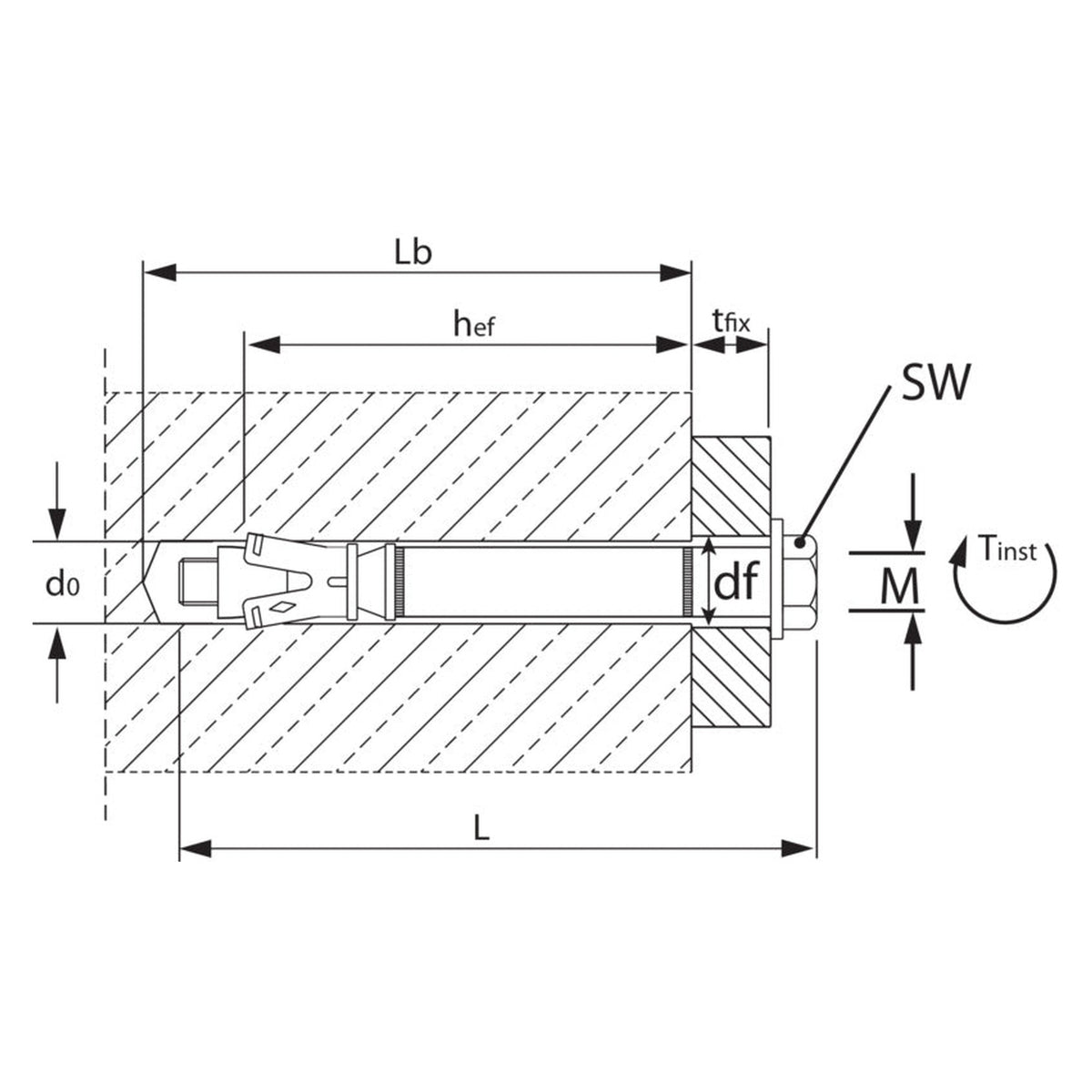

Die erste Zahl der Größe ist der Bohrlochdurchmesser in Millimetern, die zweite der Gewindedurchmesser. Gesetzt wird in Durchsteckmontage: Gebohrt wird durch das angelegte Anbauteil hindurch, im Hammerbohrverfahren und senkrecht zur Oberfläche; nach dem Reinigen vom Bohrmehl wird der Anker eingeschlagen und mit dem Drehmomentschlüssel angezogen. Das Durchgangsloch im Anbauteil darf je nach Größe höchstens 12 bis 20 mm weit sein. Die wirksame Verankerungstiefe ist nicht auf einen Wert festgelegt; eine Markierung am Anker zeigt die kleinste, und wer tiefer verankert, verliert im gleichen Maß Klemmstärke am Anbauteil.

Häufige Fragen

Darf der Anker im Freien oder im Bad sitzen?

Nein, diese verzinkte Ausführung ist nur für trockene Innenräume vorgesehen. Für das Freie und für Feuchträume sind Verbindungsmittel aus nichtrostendem Stahl oder feuerverzinkte Verbindungsmittel zu verwenden.

Welche Last darf an einem Anker hängen?

Das lässt sich nicht aus der Größe ablesen, sondern wird für den Einzelfall berechnet. Die Berechnung gehört zu einer Fachperson für Verankerungen und Betonbau auf Grundlage der Herstellerunterlagen; danach wird die Größe gewählt.

Welches Werkzeug wird zum Setzen gebraucht?

Eine Hammerbohrmaschine mit Bohrer im Durchmesser der gewählten Größe, ein Hammer zum Einschlagen und ein Drehmomentschlüssel. Schlüsselweite und Drehmoment richten sich nach der Größe: Der Anker M6 braucht zum Beispiel Schlüsselweite 10 mm und 15 Nm.

Wie dick muss das Bauteil sein?

Je nach Größe mindestens 100 bis 160 mm. Dazu kommen Mindestabstände zum Rand und zum nächsten Anker ohne Minustoleranz.
