Seilklemme, Stahl verzinkt, ähnlich DIN 741

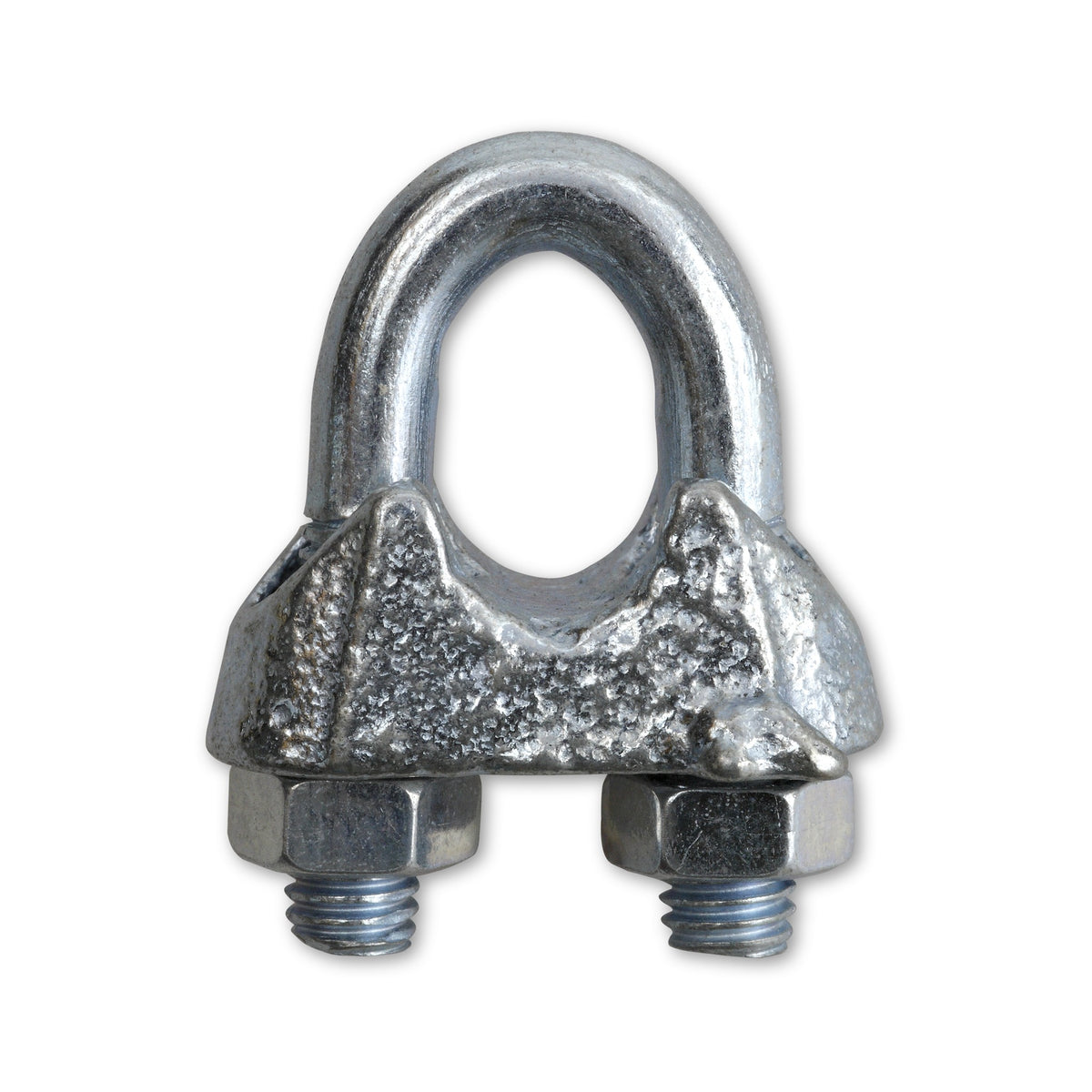

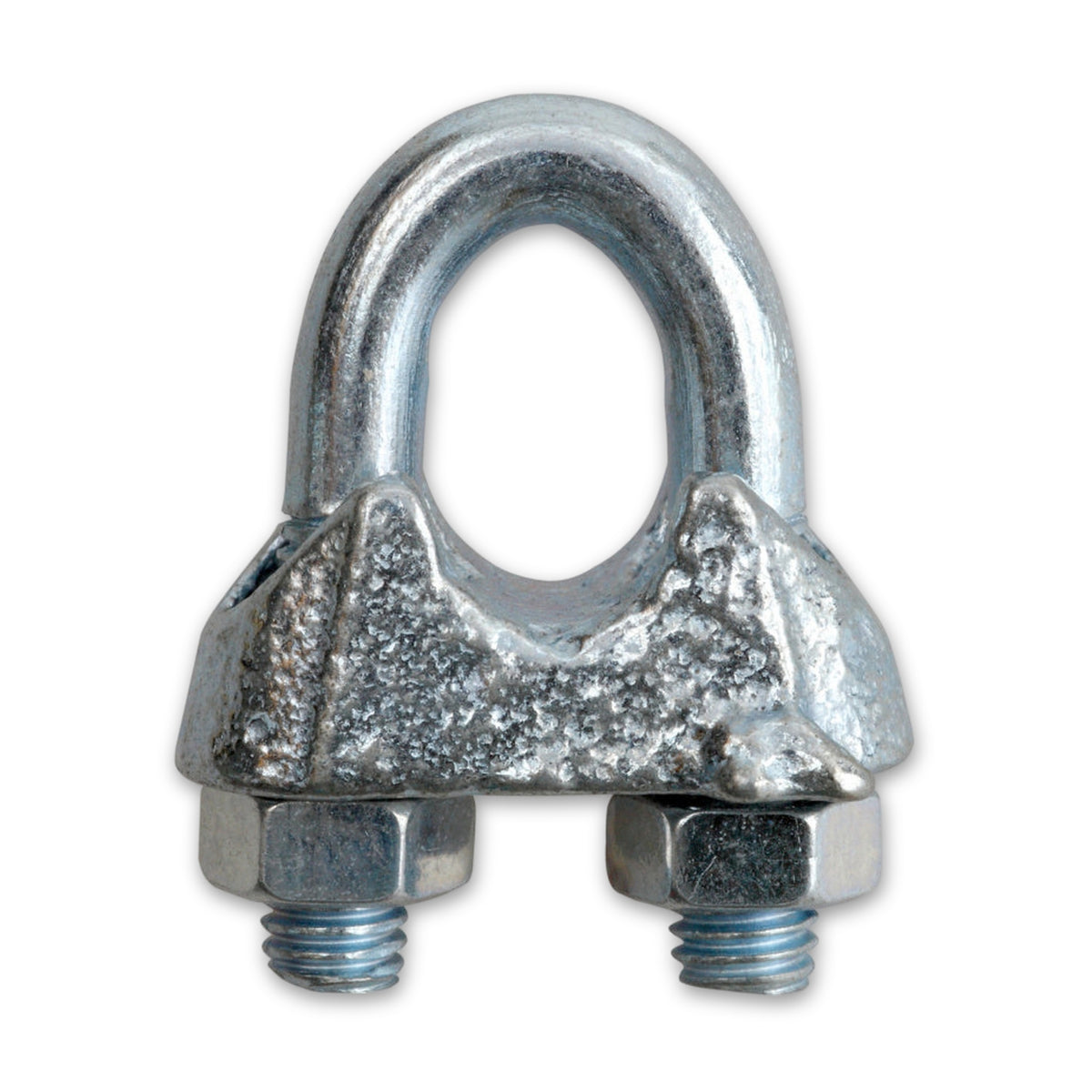

Die Seilklemme stellt eine verschraubbare Verbindung am Stahlseil her: Eine u-förmige Bügelschraube, ein Joch und zwei Muttern klemmen das Seil. Sie besteht aus verzinktem Stahl und ist für Verbindungen ohne sicherheitstechnische Anforderung bestimmt. Welche Baugröße passt, richtet sich nach dem Seildurchmesser zwischen 3 und 11 mm.

Seil klemmen und wieder lösen

Das Seilende liegt zwischen Bügel und Joch, die beiden Muttern pressen es beim Anziehen zusammen. Weil die Verbindung verschraubt ist, lässt sie sich wieder lösen. Seilklemmen werden fast ausschließlich an Stahlseilen verwendet.

Der gemessene Seildurchmesser entscheidet über die Größe

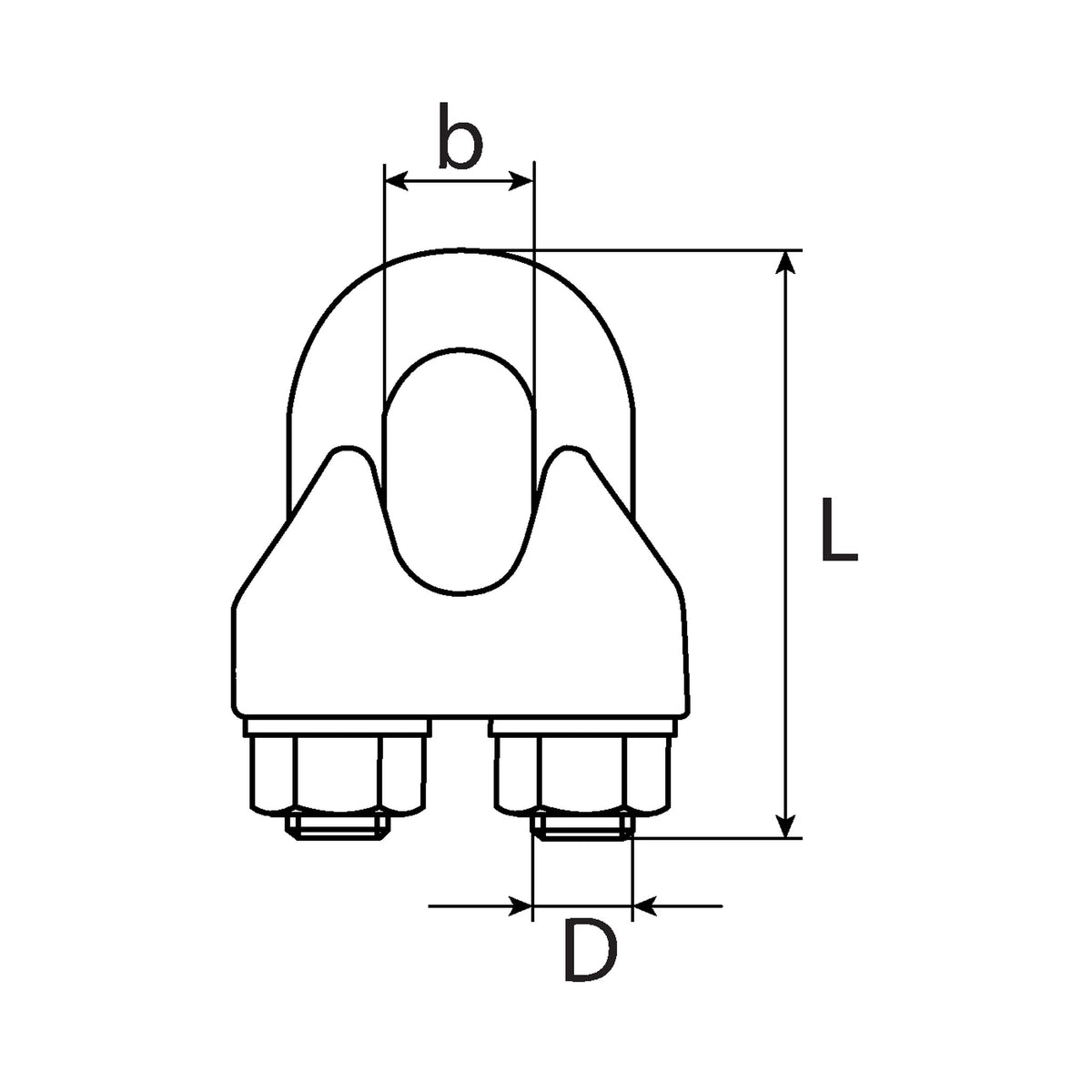

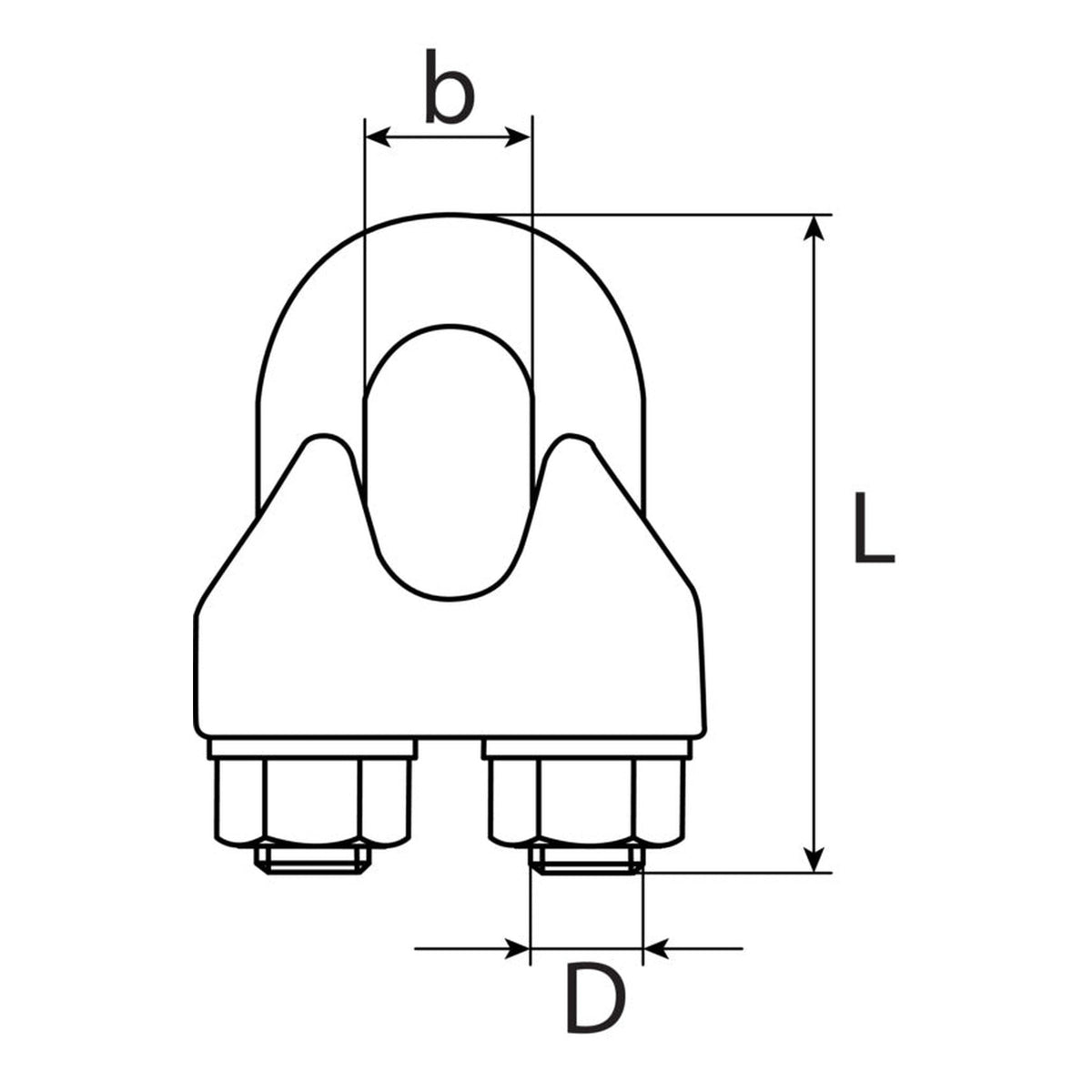

Sechs Baugrößen decken Seile von 3, 5, 6, 8, 9,5 und 11 mm ab. Die Zollangabe ist der Name der Baugröße, zum Beispiel 1/4 Zoll für das 6-mm-Seil; gewählt wird nach dem Millimeterwert, der am vorhandenen Seil gemessen wird. Die Bügelschraube trägt metrisches Gewinde von M4 bis M8. Muttern und Werkzeug richten sich deshalb nach dem metrischen Gewinde und nicht nach der Zollangabe.

Bauform der früheren DIN 741 für untergeordnete Zwecke

Der Zusatz ähnlich DIN 741 benennt die Bauform der früheren Norm für Drahtseilklemmen bei untergeordneten Anforderungen; die Norm selbst ist zurückgezogen. Diese Klemmen sind deshalb für Verbindungen ohne sicherheitstechnische Anforderung gedacht. Bestehen solche Anforderungen, sind andere Verbindungselemente einzusetzen. Als Endverbindung an Anschlagseilen, an Hebezeugen und Lastaufnahmemitteln, zum Halten von Lasten über Personen und in Absturzsicherungen scheiden sie aus.

Einsatzfelder ohne Sicherheitsaufgabe

Üblich sind Seilklemmen dieser Bauform in Hausmeisterei, Garten- und Zaunbau, Werkstatt und im Heimwerkerbereich, wo ein Stahlseil ein Ende oder eine Schlaufe ohne Sicherheitsaufgabe braucht. Ob eine bestimmte Verwendung darunterfällt, ist am Einsatzort zu beurteilen.

Häufige Fragen

Darf die Klemme zum Anschlagen oder Heben verwendet werden?

Nein, dafür ist sie nicht vorgesehen. Für Anschlagseile, Hebezeuge und Absturzsicherungen gibt es eigens bestimmte Verbindungselemente. Diese Klemme ist für Verbindungen ohne Sicherheitsaufgabe gedacht.

Muss die Klemme nachgezogen werden?

Ja, die Muttern sollten regelmäßig kontrolliert und bei Bedarf nachgezogen werden. Ein belastetes Seil nimmt im Durchmesser ab, dadurch können sich Klemmen lockern.

Worauf kommt es beim Aufsetzen an?

Der Klemmbügel liegt auf dem unbeanspruchten Seilende, und die Klemme sitzt dicht an der Kausche, der Metallöse in der Seilschlaufe. Dafür gilt bei Rundkauschen ein Abstand von mindestens dem Zweifachen des Kauschendurchmessers und ein freier Abstand zwischen Klemme und Kausche von mindestens einer Seilbreite. Zu Klemmenzahl, Klemmenabstand untereinander und Anziehmoment liegen keine Angaben vor; vor Gebrauch ist der Einsatzzweck zu prüfen.
