Seilklemmen- und Kauschen-Set, Stahl verzinkt, DIN 6899-B

Beide Teile für ein Seilauge in einer Größe

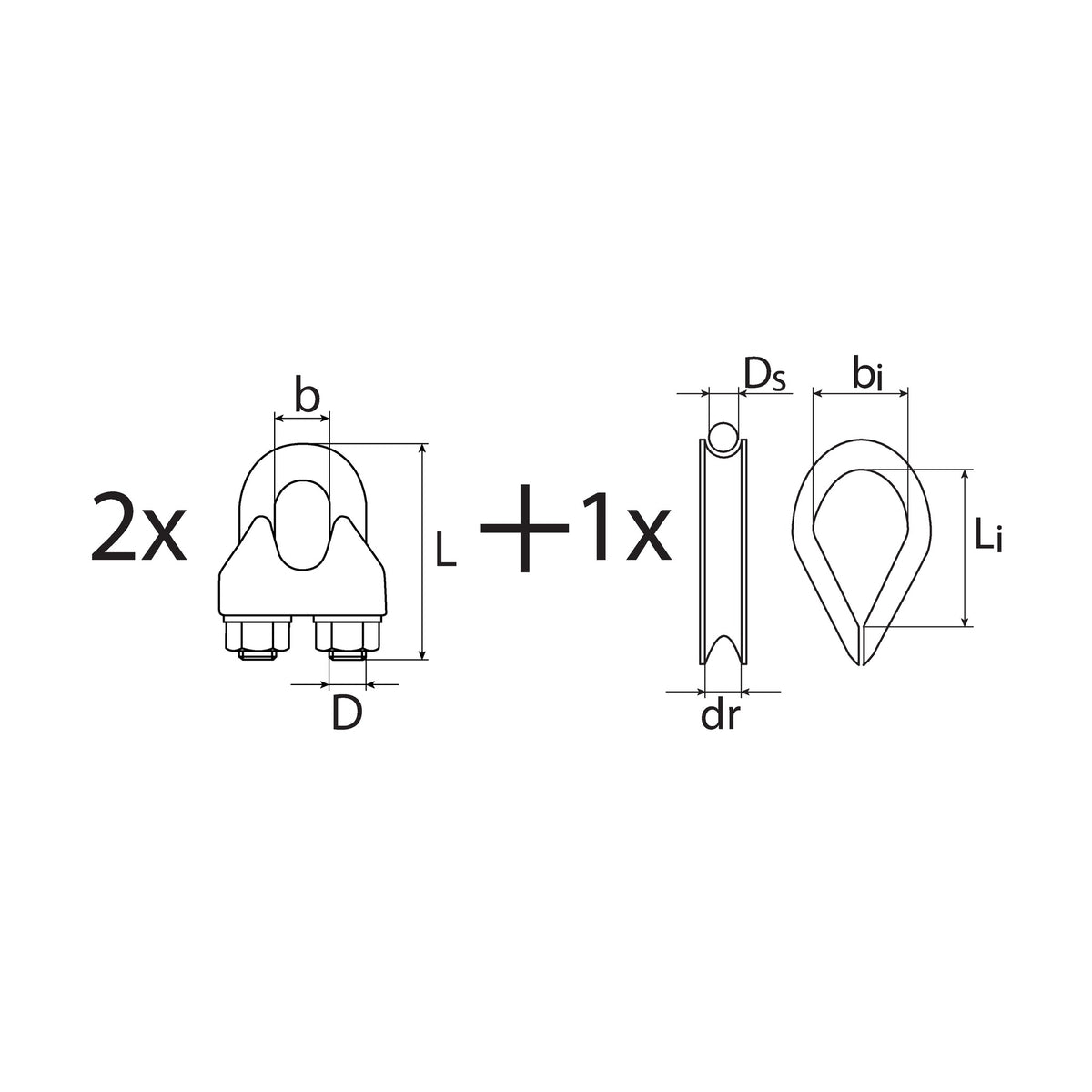

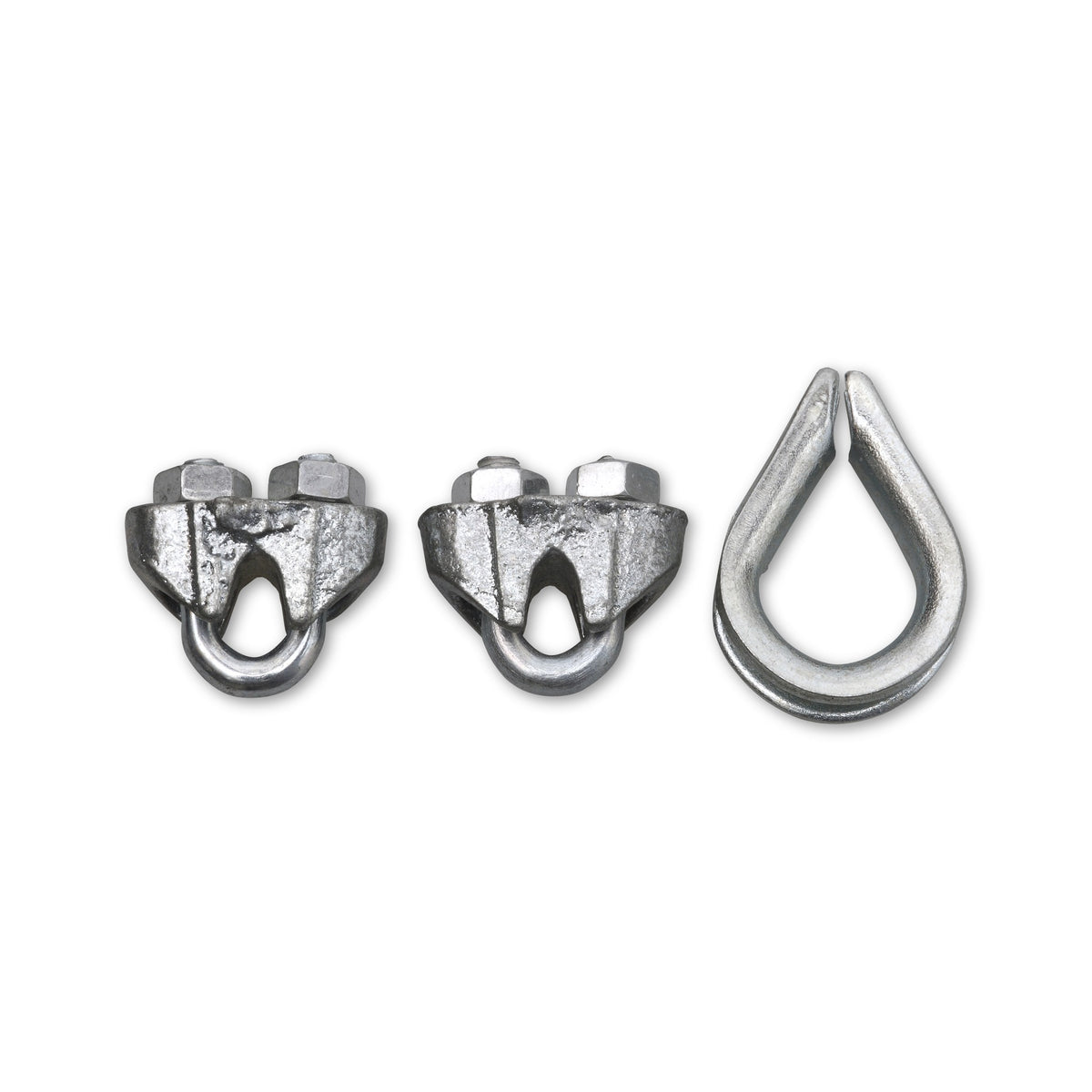

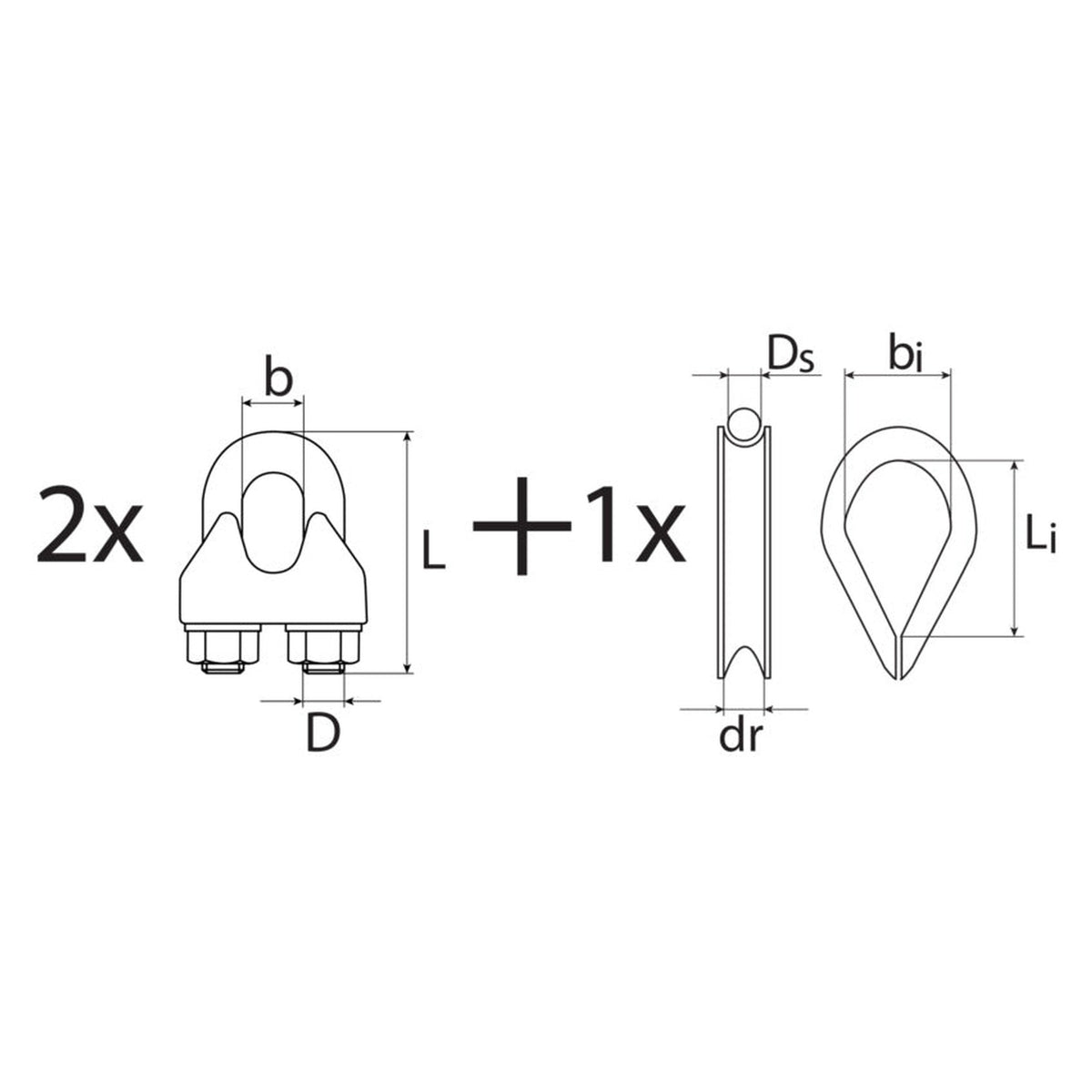

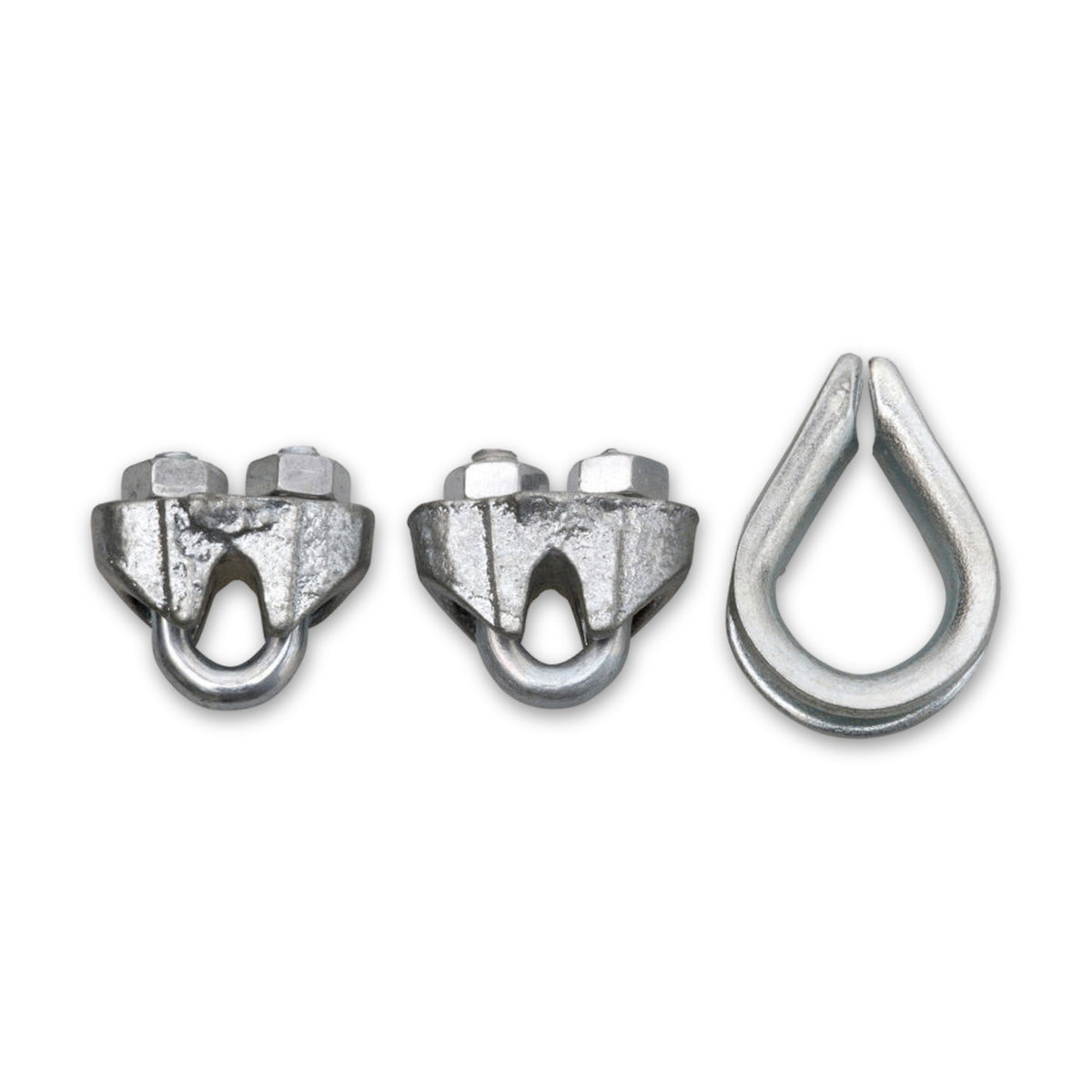

Ein Auge am Seilende entsteht, indem das Seil zurückgeführt und festgeklemmt wird. Dafür kommen hier zwei Teile zusammen, die zueinander passen: die Klemme aus Bügelschraube, Joch und zwei Muttern und die zugehörige Kausche der Form B. Deren Rille fällt jeweils rund einen Millimeter weiter aus als das Seil, für das die Klemme ausgewiesen ist. Als Einsatzfeld sind fast ausschließlich Stahlseile angegeben.

Fünf Größen, gebunden an das vorhandene Seil

Den Ausschlag gibt nicht die gewünschte Schlaufe, sondern das Seil, das schon da ist: Die Reihe folgt Durchmessern von 2,5 bis 11 mm. Mit ihnen wachsen die Innenbreite des Bügels, die Nennlänge und das Gewinde der Bügelschraube, das von M4 auf M10 geht. Die Kausche macht denselben Schritt mit, von 3 auf 12 mm Rillenweite.

Werkstoff, Gewinde und Nut

• Galvanisch verzinkter Stahl: Angegeben ist der Zinküberzug. Eine Eignung für Außenbewitterung, Feuchträume, Salzwasser oder chemisch belastete Umgebungen folgt daraus nicht, und zur Lebensdauer sagt die Angabe nichts.
• Gewinde von M4 bis M10: Je Größe trägt die Bügelschraube ein anderes Gewinde. Ein Anziehmoment gehört zu dieser Ausführung nicht.
• Nut der Kausche: In die umlaufende Nut legt sich das zurückgeführte Seil. Wie weit sie ausfällt, ist je Größe eigens angegeben.

Häufige Fragen

Woran erkennt man Klemmen für sicherheitstechnische Belange?

Dafür sind allein verstärkt ausgeführte Drahtseilklemmen bestimmt, die Bundmuttern tragen und eine große Auflage haben; geregelt ist das in DIN EN 13411-5. Dieses Set ist ausdrücklich für untergeordnete Anforderungen ausgewiesen und gehört nicht in diese Reihe. Bei Anschlagseilen, Hebezeugen und Lastaufnahmemitteln, bei Lasten über Personen und bei Absturzsicherungen gehören deshalb eigens dafür bestimmte Verbindungselemente an das Seil.

Warum will eine geklemmte Verbindung nachgezogen werden?

Unter Last nimmt ein Drahtseil im Durchmesser ab, und bei häufigem Lastwechsel schwankt dieses Maß stark. Was eben noch fest saß, kann sich dadurch lockern. Ohne Kontrolle und ohne Nachziehen bleibt eine so hergestellte Endverbindung auf Dauer nicht geklemmt.

Passt das Set zu jedem Stahlseil?

Genannt ist der Seildurchmesser, nicht die Machart des Seils. Ob eine bestimmte Seilkonstruktion mit dieser Klemme zusammengeht, entscheidet sich am Seil selbst. Wie viele Klemmen in welchem Abstand und in welcher Richtung zu setzen sind, gehört ebenfalls nicht zu den Angaben dieser Reihe.
