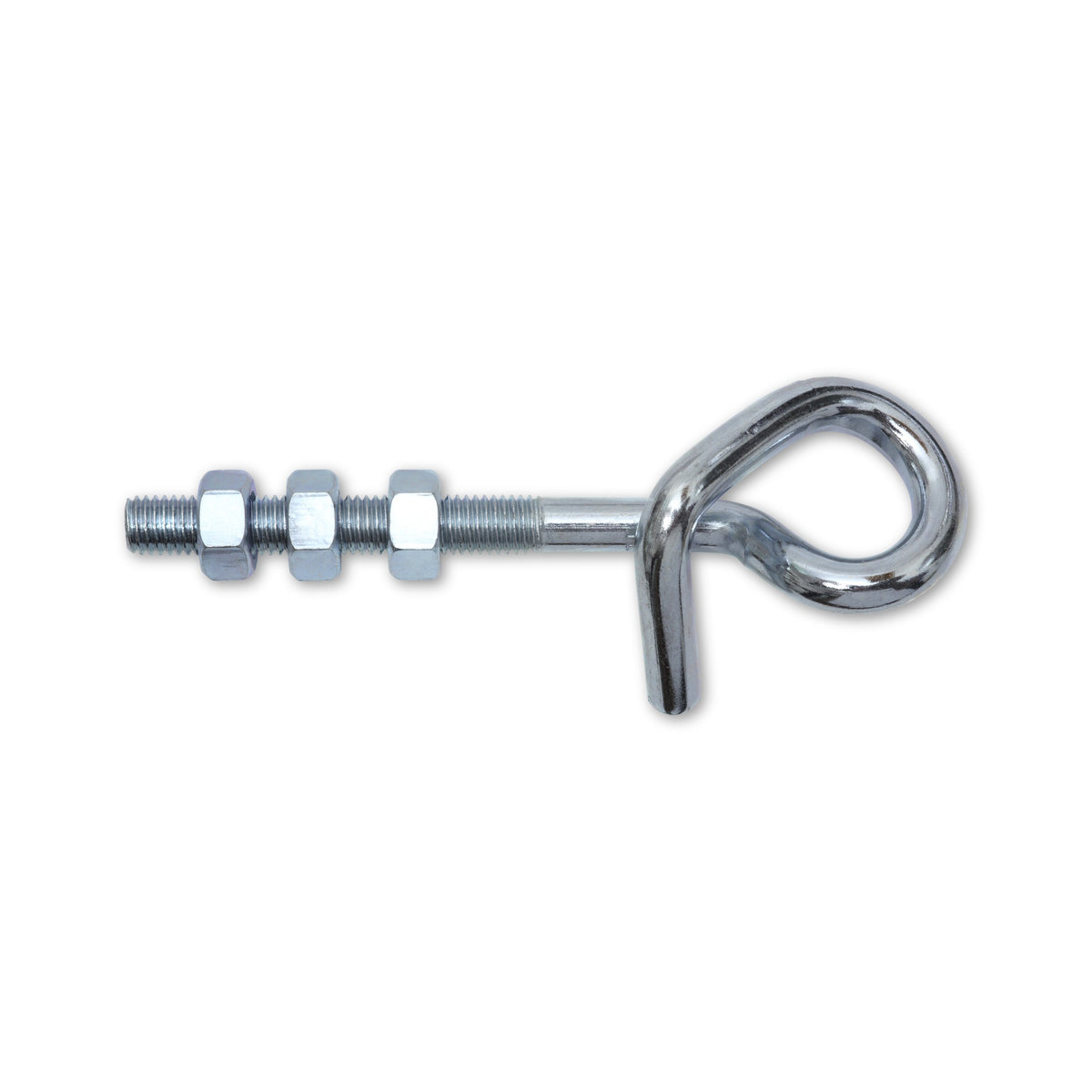

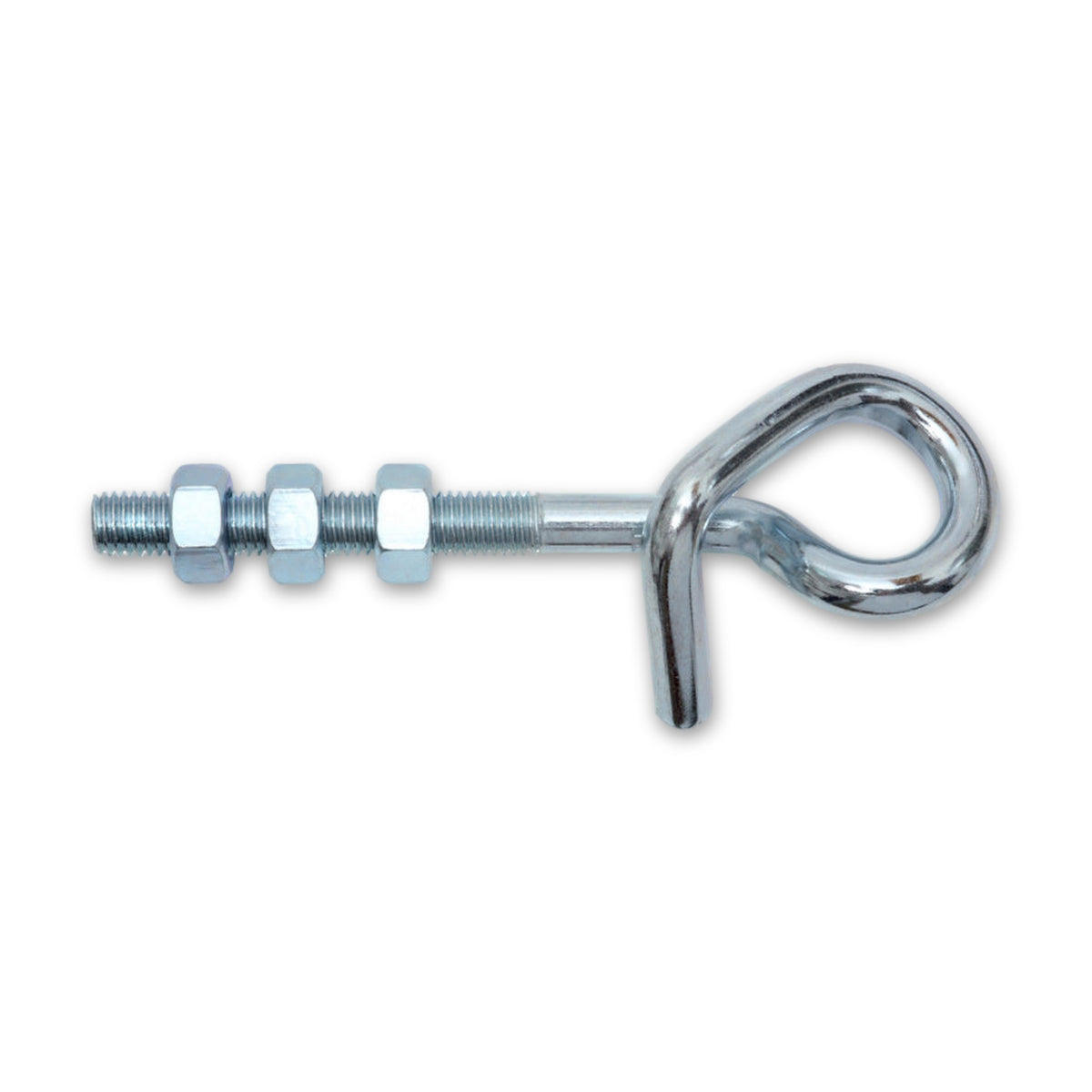

Sicherheitsschaukelhaken M12 metrisch, Stahl verzinkt, DIN EN 71-8

Die Stelle, an der die Schaukel am Balken hängt

Zwischen dem Querbalken und dem Seil oder der Kette sitzt ein einziges Bauteil, und es stellt den unmittelbaren Kontakt zwischen beiden her. Genau dieser Platz gehört dem Schaukelhaken. Die Spielzeugnorm für Aktivitätsspielzeug im häuslichen Gebrauch stellt an ihn eine Gestaltungsanforderung: Ein unbeabsichtigtes Lösen der Verbindung muss verhindert sein. Als Beispiele nennt sie Haken, die über mindestens 540 Grad gewunden sind, und Haken der Bauart Federhaken.

Metrisches Gewinde, drei Längen

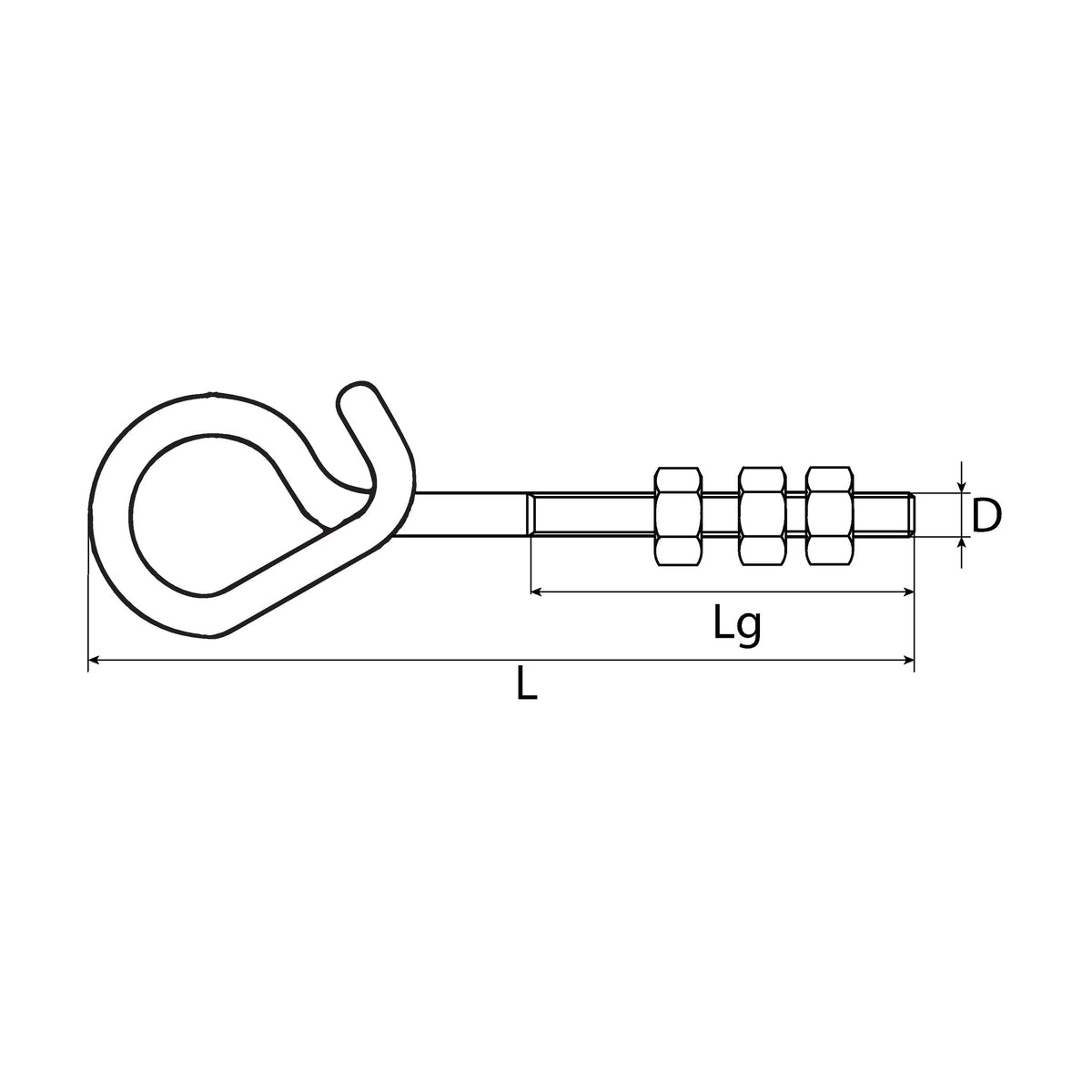

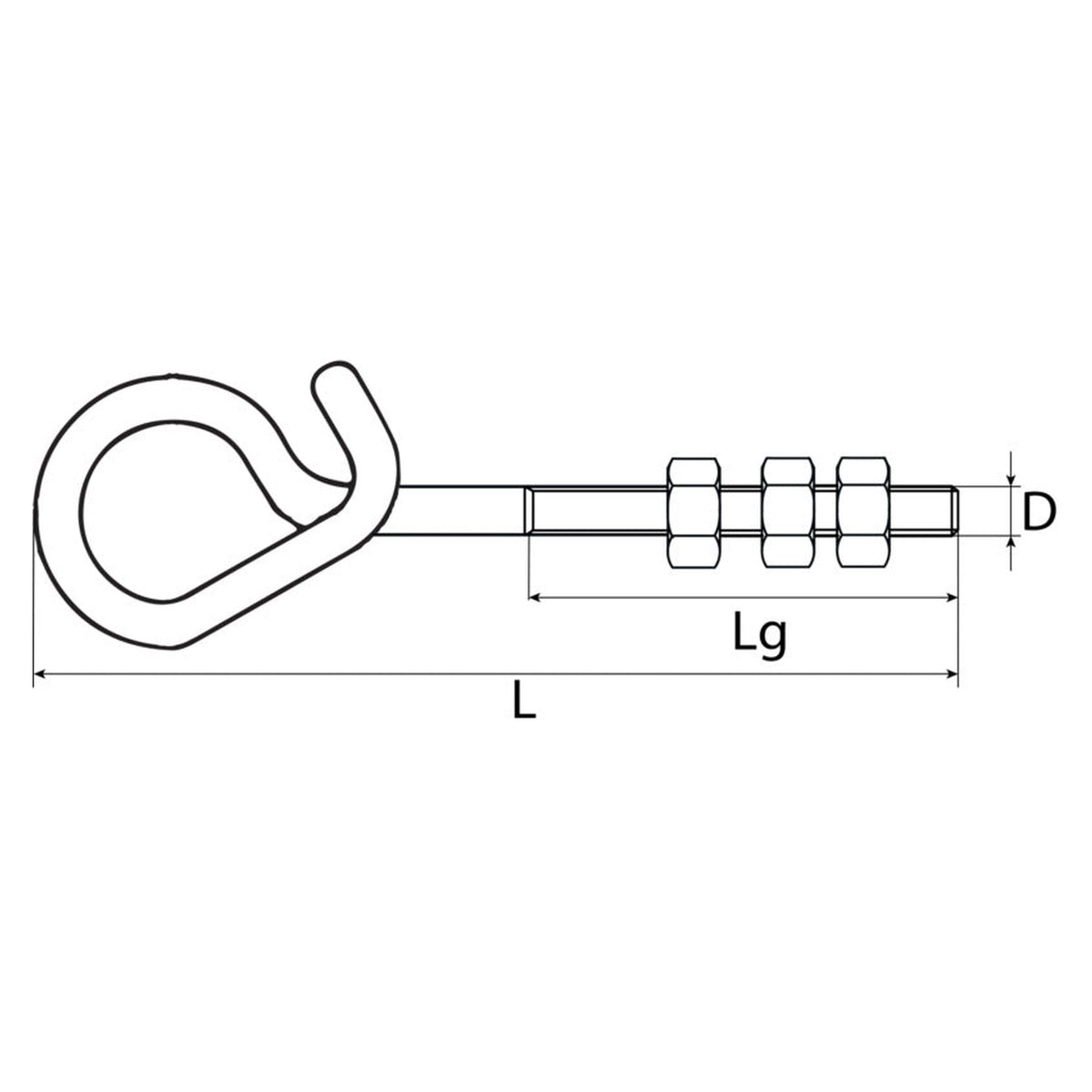

Das Gewinde M12 schneidet sich seinen Halt nicht selbst in das Holz, sondern verlangt ein Gegengewinde am Balken oder an dessen Rückseite. Von der Nennlänge trägt nur ein Teil das Gewinde: Bei den beiden kürzeren Ausführungen sind das 80 mm, bei der längsten 160 mm. Wie viel Balken zwischen Haken und Gegenstück liegen darf, ergibt sich daraus für jede Größe anders und wird vor dem Eindrehen am Balken selbst gemessen.

Was vor der Montage zusammenpassen muss

• Öffnung 10 mm, Auge 26 mm: Zwei getrennte Maße. Was eingehängt wird, muss durch die Öffnung gehen und im Auge Platz finden.
• Mindeststärke des Schaukelrings 10 mm: Die Angabe beschreibt nicht den Haken, sondern das, was in ihm hängt. Zusammen mit der Öffnungsweite wird beides gegen das vorgesehene Aufhängungsmittel abgeglichen, bevor gebohrt wird.
• Zwei Stück je Beutel: Eine Schaukel hängt an zwei Punkten, und zwei gleiche Haken liegen zusammen im Polybeutel.

Häufige Fragen

Wie wird die Kette an den Haken gebracht?

Die Kupplung des Aufhängungsmittels ist nach der Norm bereits im Lieferzustand an diesem angebracht, außer bei starrer Aufhängung. Befestigungsarten, die einen Knoten verlangen, sind dort nicht zugelassen, ebenso wenig zerlegbare Systeme. Für Ketten gilt zusätzlich eine größte Öffnung von 5 mm, damit sich Finger nicht einklemmen.

Trägt der Haken auch eine Hängematte oder einen Boxsack?

Zugeschnitten ist die Warengruppe auf die Montage von Kinderschaukeln im häuslichen Bereich, und der Prüfvermerk dieser Ausführung bezeichnet einen Prüfbezug, nicht eine Belastbarkeit: Weder eine Tragfähigkeit noch eine Traglast, eine Bruchkraft oder eine zulässige Personenzahl gehört zu den Angaben. Für Hängematten und Hängesessel mit Erwachsenen, für Boxsäcke, Hebezeuge, Flaschenzüge und Lasten sowie als Anschlagpunkt persönlicher Schutzausrüstung gegen Absturz ist deshalb keine Eignung ausgesprochen. Gleiches gilt für öffentlich genutzte Spielplätze, Kindertageseinrichtungen, Schulen und gemeinschaftlich genutzte Spielflächen: Dafür gilt eine eigene Normenreihe.
