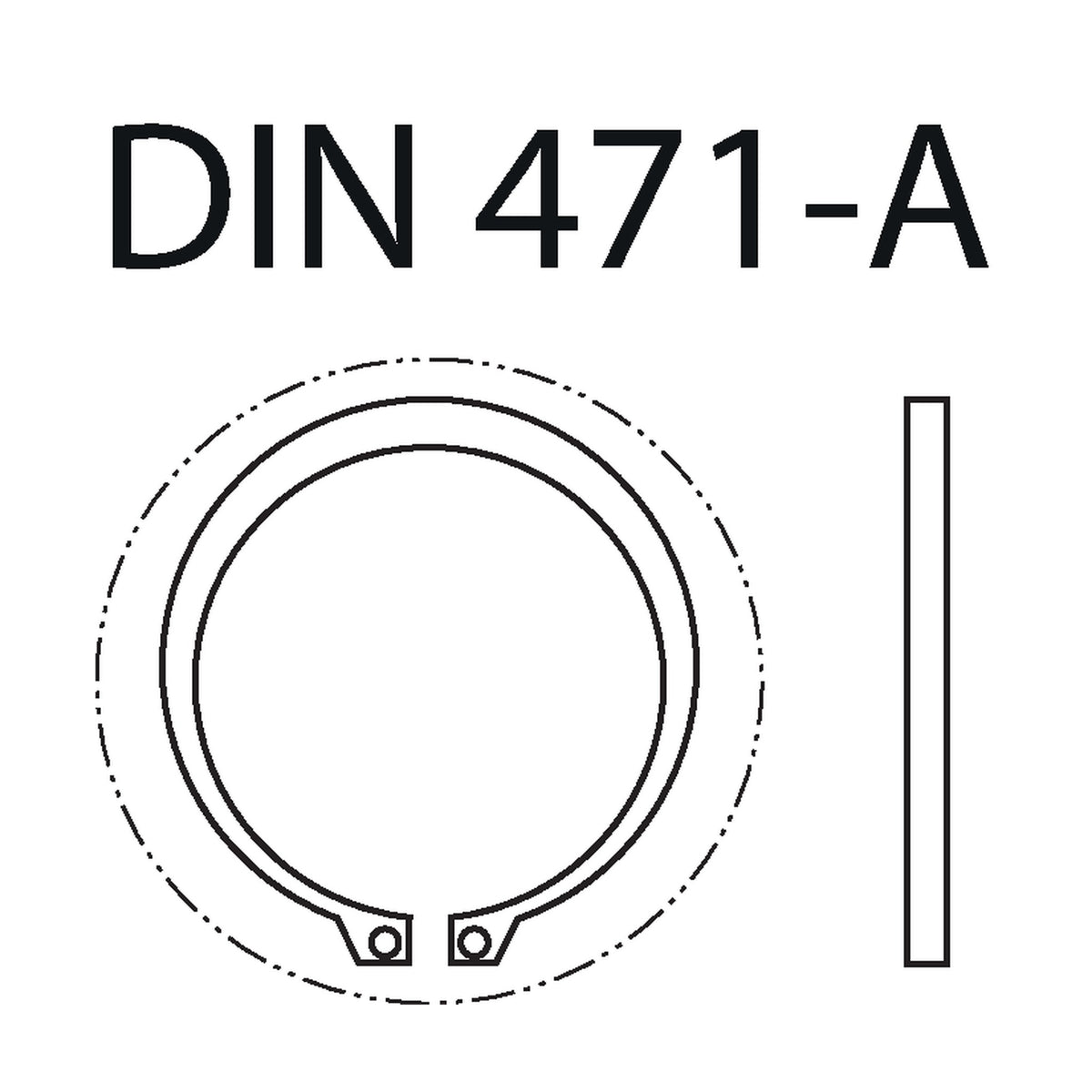

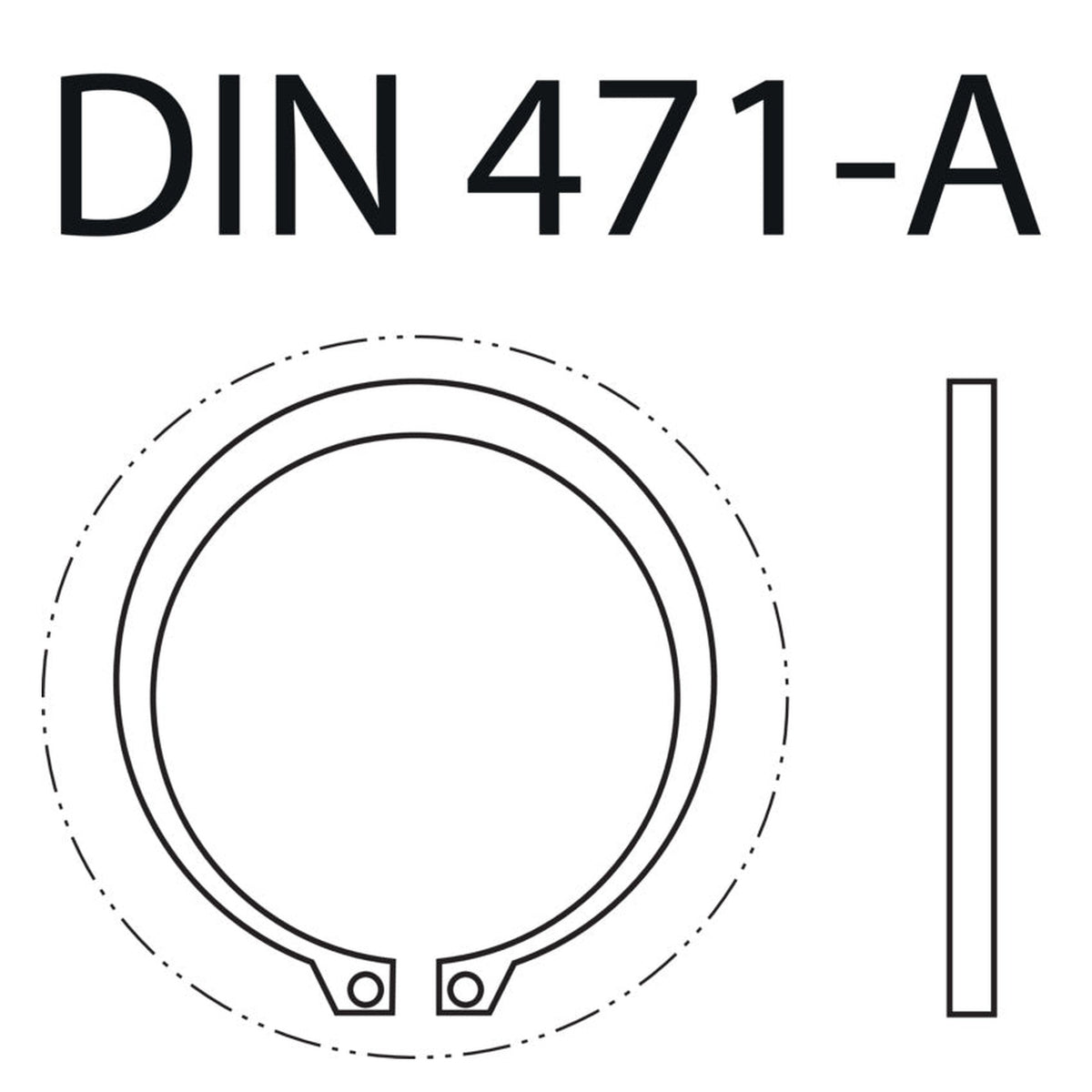

Sicherungsring-Set für Wellen, Federstahl phosphatiert, DIN 471-A

Wellenringe nach DIN 471 für Wellen von 10 bis 20 mm

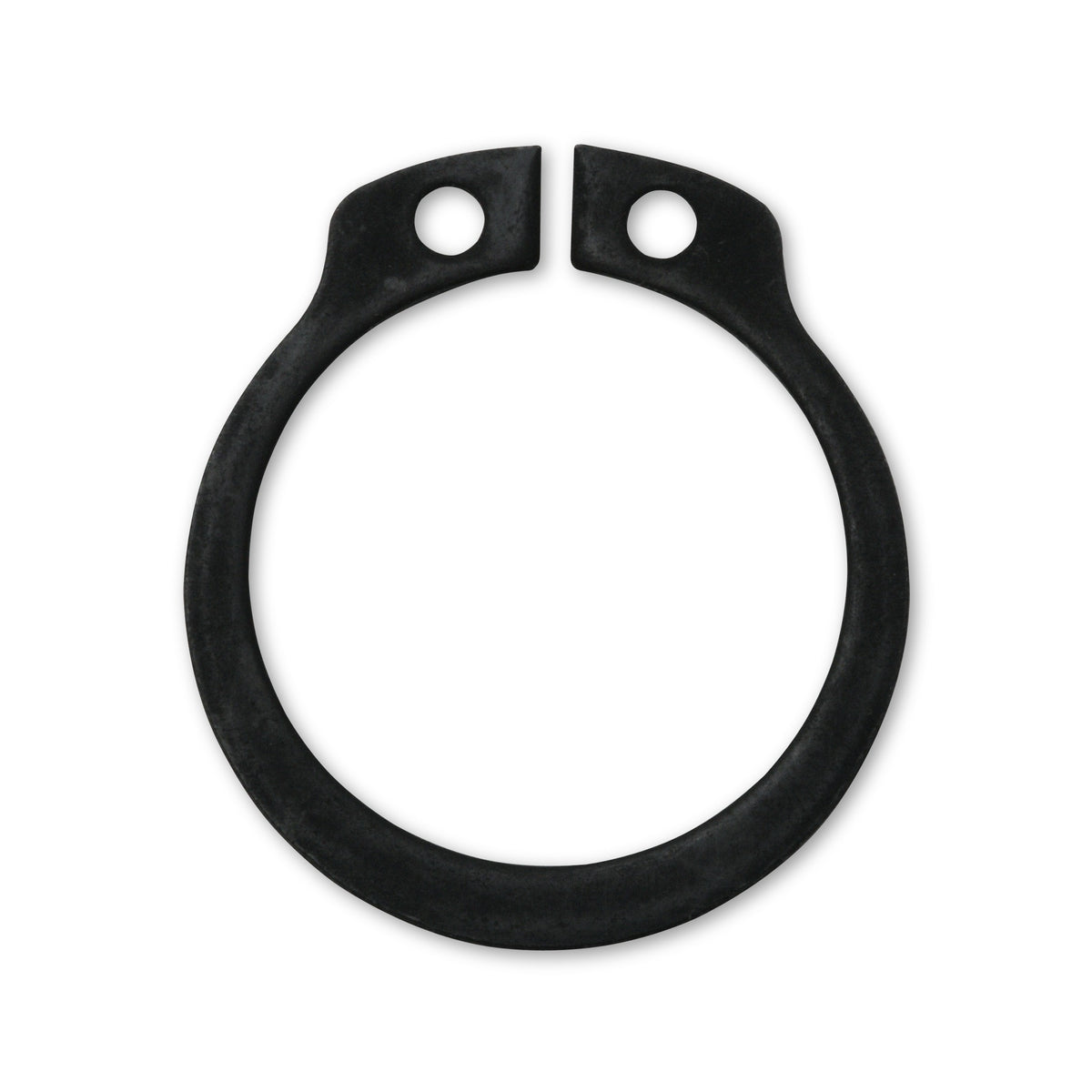

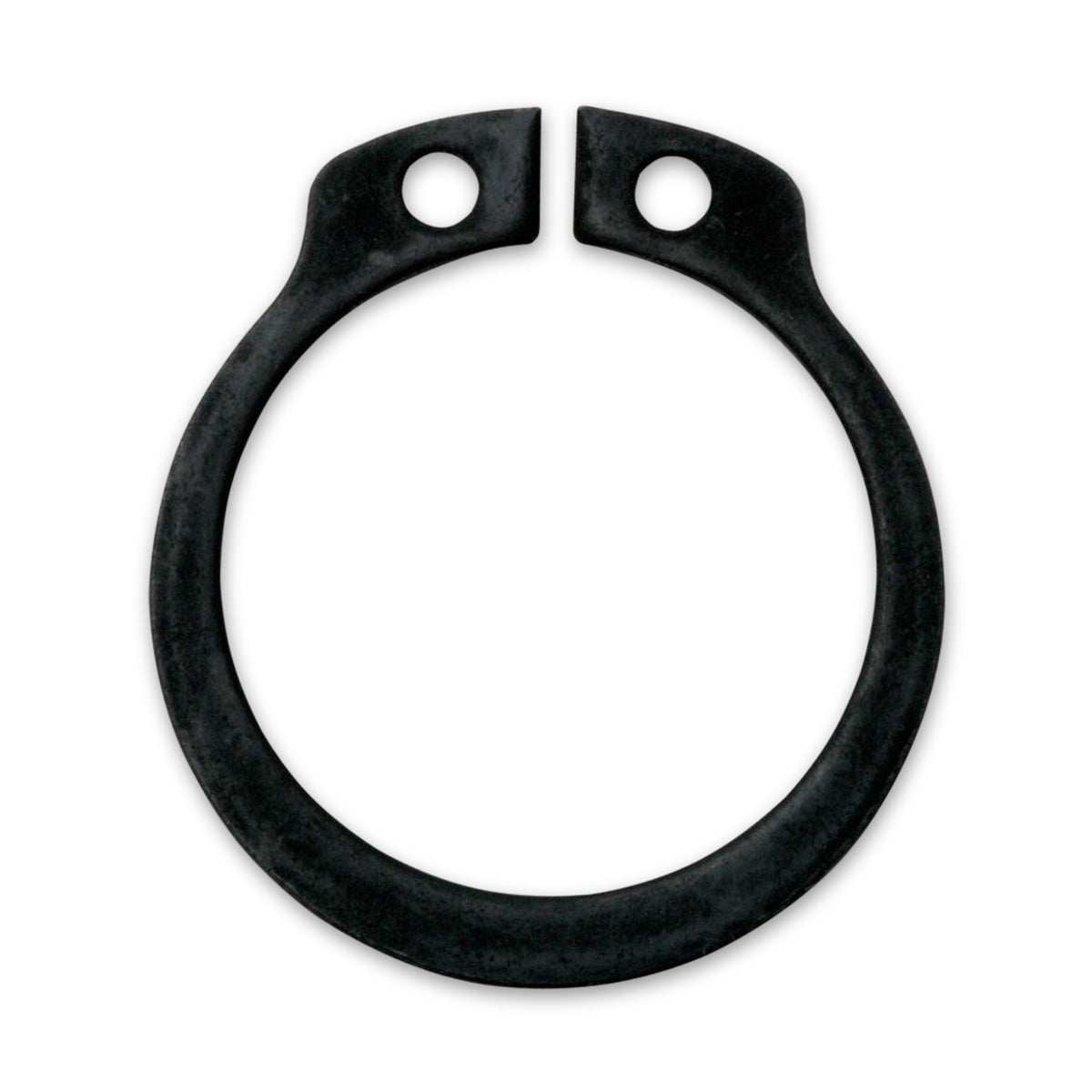

Das Set enthält zwölf Sicherungsringe für Wellen aus phosphatiertem Federstahl, je zwei in sechs Größen von 10 bis 20 mm. Ein solcher Ring sitzt in einer Nut an der Welle und hält Lager, Zahnräder, Rollen oder Buchsen in ihrer Lage.

Wie ein Wellenring in der Nut hält

Sicherungsringe sind offene, federnde Ringe. Nach dem Einbau liegen sie mit Anpressdruck in der Nut und wirken formschlüssig gegen eine Bewegung des Bauteils in eine Richtung. Ringe für Wellen werden dafür elastisch aufgespreizt und legen sich in eine Außennut. Die beiden Ösen an den Ringenden nehmen die Spitzen einer Sicherungsringzange auf.

Was am Ring und an der Nut hängt

• Nut nach Norm: Die Nut muss mit den Nutdurchmessern und Toleranzen der DIN 471 gefertigt sein. Eine abweichende Nutgeometrie kann die Haltekraft in Längsrichtung deutlich verringern, bis hin zum vorzeitigen Versagen.
• Federstahl, phosphatiert: Federstahl gibt dem Ring seine Spannung. Phosphatierte Oberflächen sollen Reibung und Korrosion verringern; eine Beständigkeit in einer bestimmten Umgebung ist damit nicht angegeben.

Einsatz in Werkstatt und Gerätebau

Üblich sind Wellenringe im Maschinen-, Fahrzeug- und Gerätebau: zum Festlegen von Lagern in Elektromotoren und Getrieben, von Zahnrädern, Rollen und Buchsen sowie von Dichtungen und Wellendichtringen. In Werkstatt und Instandhaltung hilft das Set, wenn ein Ring beim Ausbau davonspringt oder verzogen ist: Die Arbeit geht mit einem Ring aus dem Set weiter, sofern Größe und Nut stimmen.

Häufige Fragen

Welche Größe gehört auf meine Welle?

Maßgeblich ist der Außendurchmesser der Welle neben der Nut, nicht der Nutgrund; im Set sind 10, 12, 14, 16, 18 und 20 mm enthalten, Zwischengrößen nicht. Gemessen wird an der Welle, nicht am Nutgrund und nicht an einem alten Ring, denn der freie Durchmesser eines schon montierten Rings lässt sich nicht mehr genau messen.

Welche Zange wird zum Einbau gebraucht?

Eine Sicherungsringzange für Außenringe, also für Wellenringe. Ihre Spitzen greifen in die beiden Ösen an den Ringenden und spreizen den Ring, bis er über die Welle in die Nut gesetzt werden kann. Eine Zange gehört nicht zum Set.

Passen die Ringe auch in eine Bohrung?

Nein, dafür gibt es eigene Ringe nach DIN 472. Sie werden beim Einbau zusammengedrückt und sitzen in einer Innennut, ein Wellenring ersetzt sie nicht.
