Sicherungsscheiben-Sortiment für Wellen, DIN 6799, 970-teilig

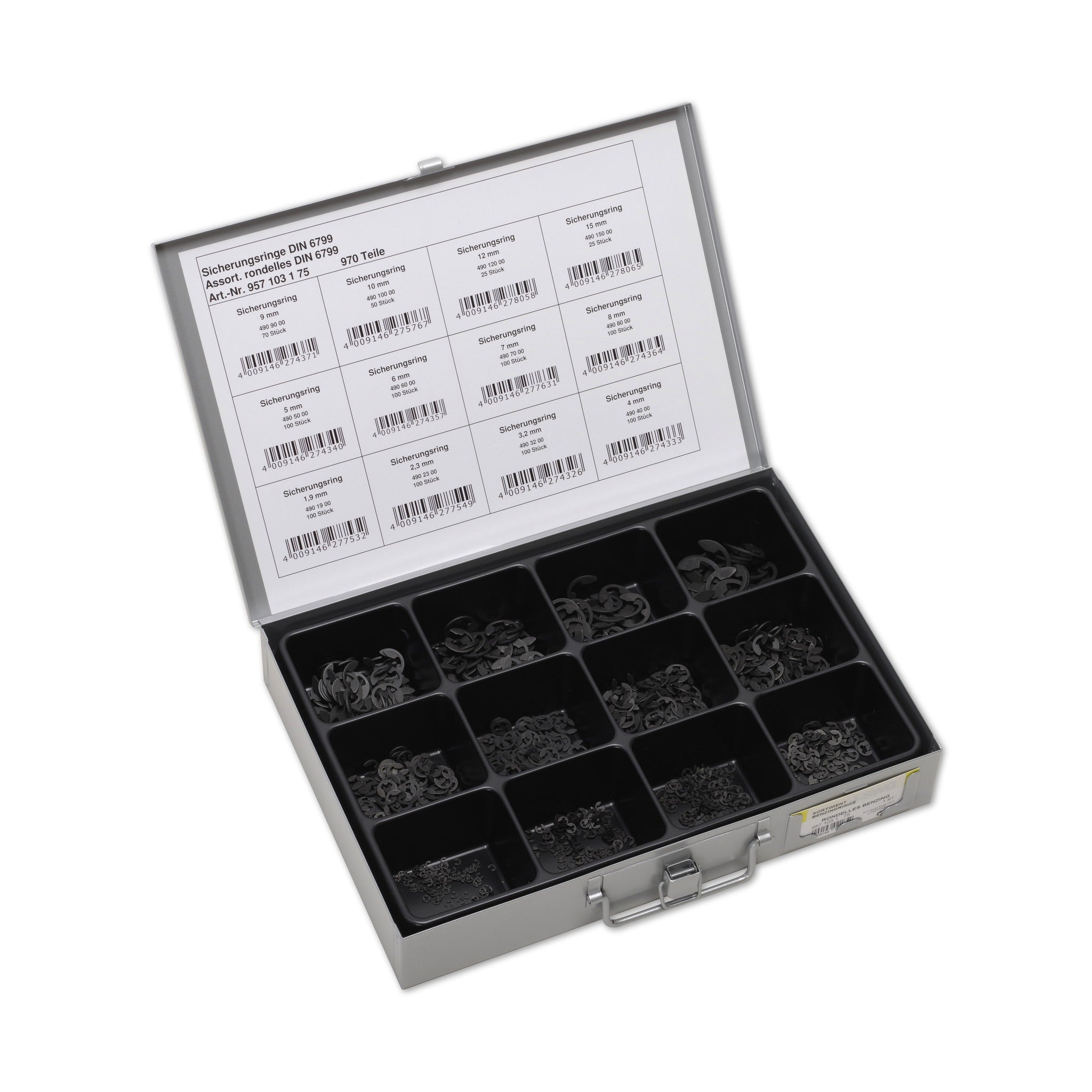

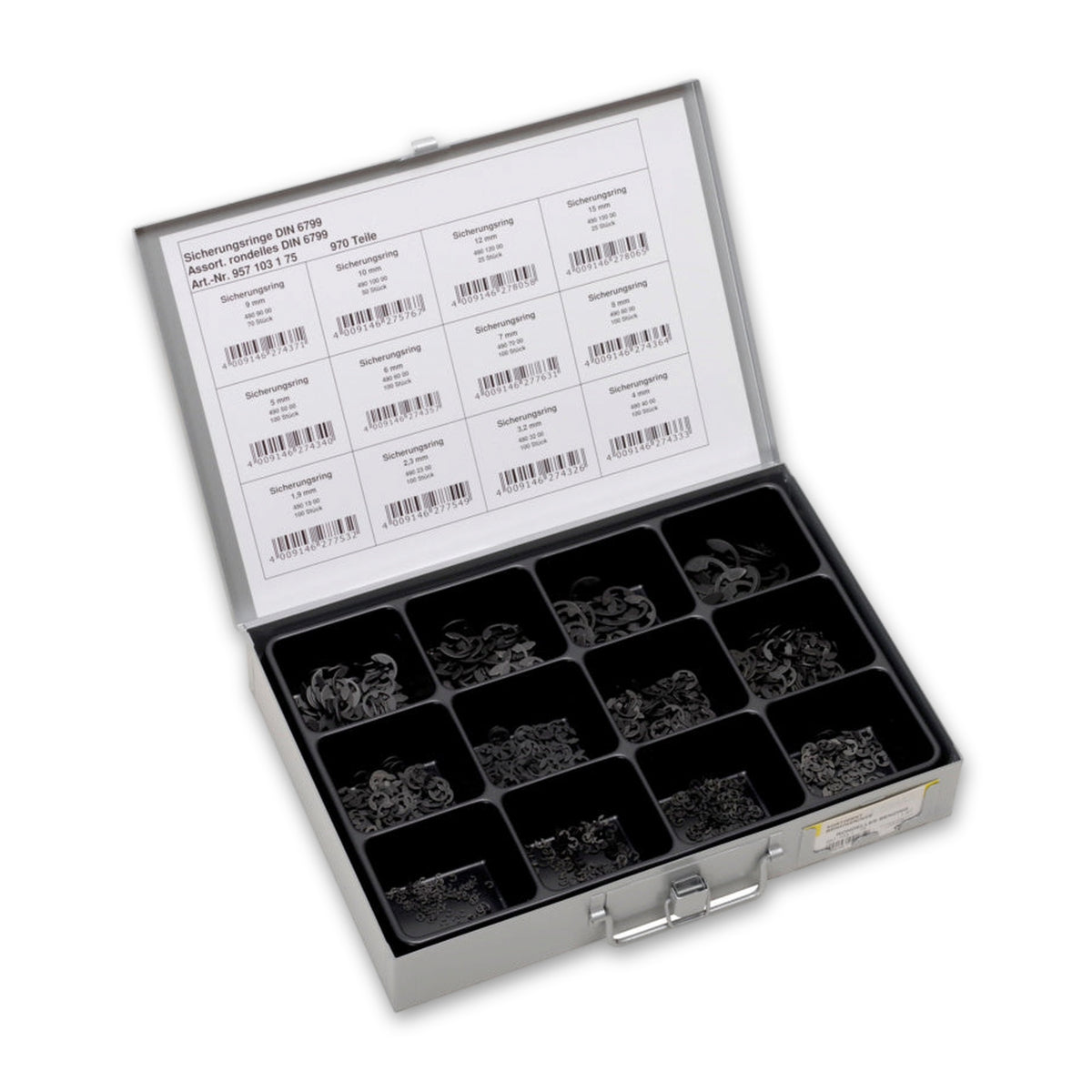

Sicherungsscheiben, auch Haltescheiben genannt, halten nach DIN 6799 ein Bauteil axial auf einer Welle: Rad oder Rolle bleiben an ihrem Platz und wandern nicht seitlich. Das Sortiment enthält 970 phosphatierte Scheiben in zwölf Nenngrößen von 1,9 bis 15 mm. Welche Größe passt, entscheiden Wellendurchmesser und Nut der jeweiligen Welle.

Das Bauteil bleibt auf der Welle an seinem Platz

Dafür trägt die Welle eine umlaufende Nut. Die Scheibe sitzt in dieser Nut, ihre Segmente umschließen den Nutgrund federnd und bilden einen Bund, an dem das Bauteil anläuft.

Von der Seite eingedrückt statt über das Wellenende geschoben

Die Scheibe wird radial montiert, also quer zur Wellenachse in die Nut gedrückt. Das hilft dort, wo das Wellenende bereits verbaut ist und ein anderer Ring nicht mehr von vorn aufgeschoben werden kann.

Zwölf Nenngrößen für Wellen unterschiedlicher Durchmesser

Wer an Wellen verschiedener Durchmesser arbeitet, hat die Nenngrößen von 1,9 bis 15 mm griffbereit und muss sie nicht einzeln beschaffen.

Wo Sicherungsscheiben dieser Bauart üblich sind

• Maschinen- und Gerätebau: Räder und Rollen auf Achsen und Wellen in ihrer Lage halten.
• Feinmechanik: sehr kleine Wellen, für die die kleinsten Nenngrößen gedacht sind.
• Werkstatt und Instandhaltung: Bauteile auf bereits montierten Wellen wieder festlegen.
• Modellbau und Hobby: Achsen und Wellen für bewegliche Teile.

Häufige Fragen

Sichert die Scheibe eine Schraube gegen Losdrehen?

Nein, sie hält ein Bauteil auf einer Welle und sichert keine Schraube. Für Schrauben braucht es ein eigenes Sicherungselement. Als Unterlegscheibe ist sie ebenfalls nicht gedacht.

Wie finde ich die passende Nenngröße?

Nach dem Wellendurchmesser und der Nut Ihrer Welle, nicht allein nach der Zahl auf dem Etikett. Übliche Tabellen zur DIN 6799 ordnen zum Beispiel der Nenngröße 1,9 Wellen von 2,5 bis 3 mm zu und der Nenngröße 15 Wellen von 16 bis 24 mm. Messen Sie Wellendurchmesser und Nut an der Welle selbst nach, bevor Sie eine Größe wählen.

Ersetzt die Scheibe einen Sicherungsring, der von vorn aufgeschoben wird?

Nur wenn die Nut der Welle für diese Bauart ausgelegt ist. Die Nut eines von vorn aufgeschobenen Rings ist anders bemessen. Die Scheibe ist die Lösung dort, wo der Zugang von vorn fehlt und die Nut zu ihr passt.

Brauche ich eine Zange für die Montage?

Üblicherweise nicht, die Scheibe wird von der Seite in die Nut gedrückt. Die Nut muss dafür frei zugänglich sein.
