Sortimentsbox mit isolierten Aderendhülsen

Aderendhülsen mit Kunststoffkragen für Litzenenden

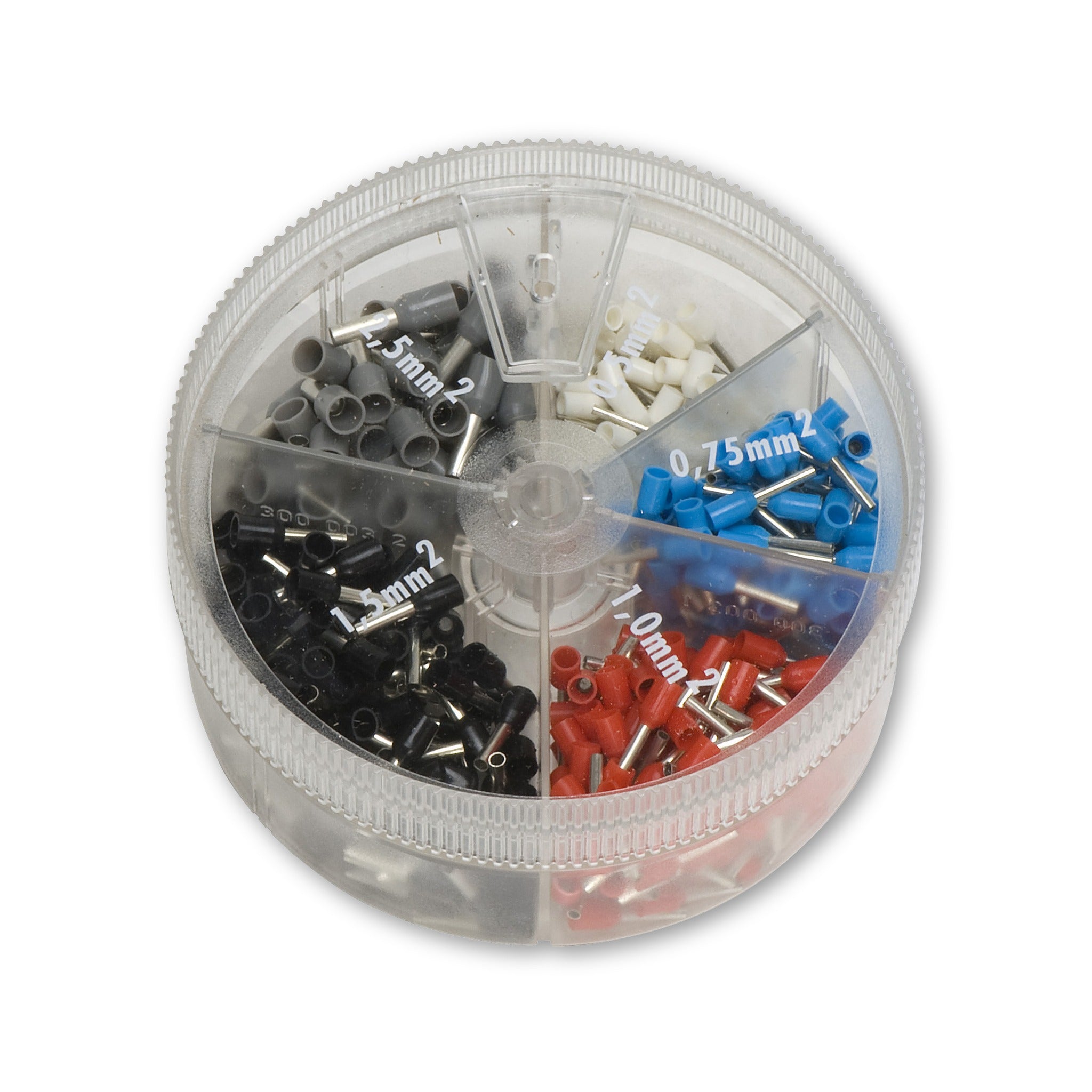

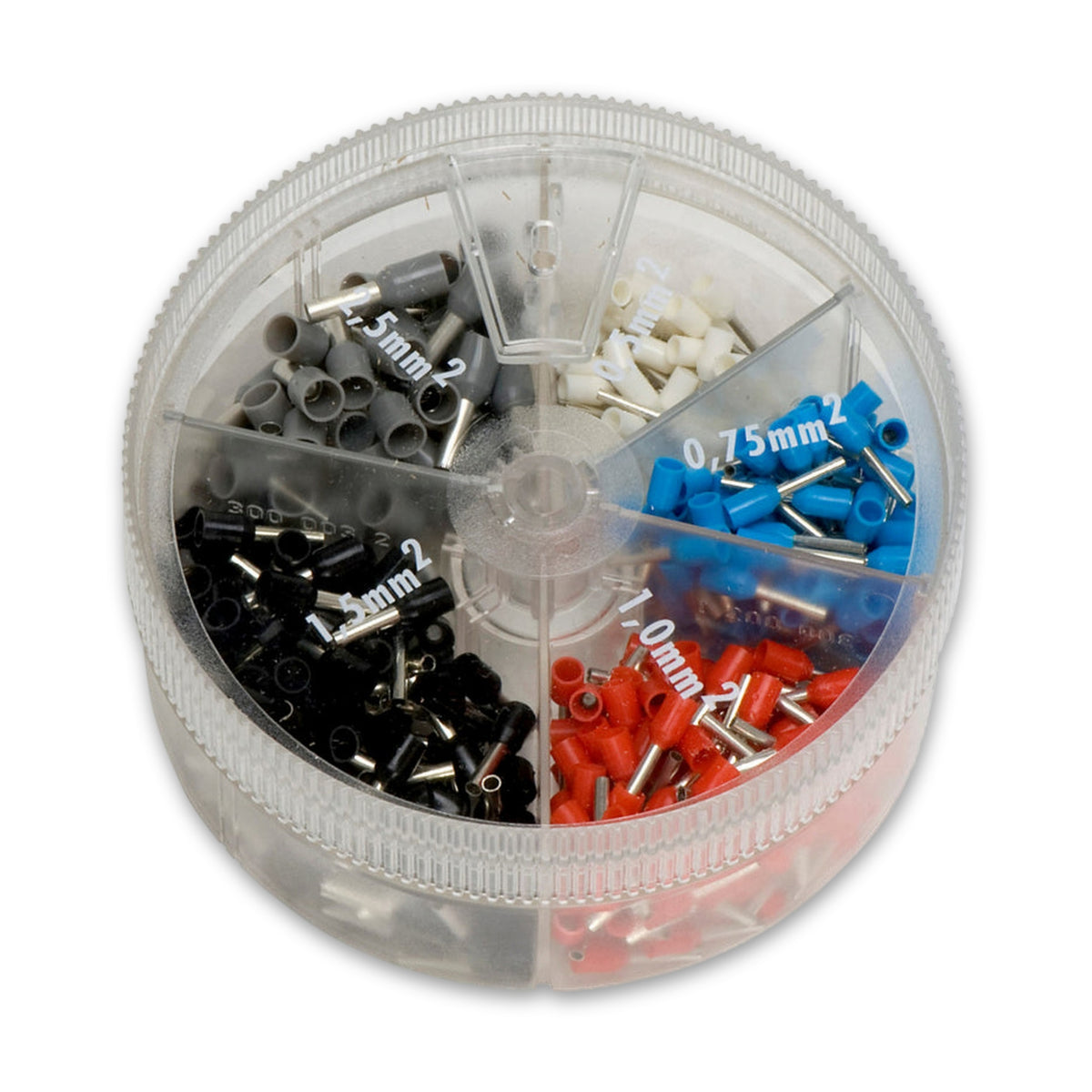

Das Sortiment enthält 400 isolierte Aderendhülsen mit Kunststoffkragen, Werkstoff Elektrolytkupfer, für Leiterquerschnitte von 0,5 bis 2,5 mm². Die Hülsen fassen das blanke Ende einer Litzenleitung zusammen, damit die feinen Einzeldrähte beim Anschließen nicht abknicken oder ausfransen. In der Kunststoff-Streudose liegen je 50 Stück mit 0,5 und 2,5 mm² sowie je 100 Stück mit 0,75, 1,0 und 1,5 mm².

Gebündelte Litze statt aufgefächerter Einzeldrähte

Ein abisoliertes Litzenende büschelt auf, sobald es am Klemmengehäuse anstößt, und einzelne Drähte verbiegen oder brechen. Die verpresste Hülse verbindet die Flexibilität der Litze mit der Robustheit eines massiven Kupferdrahtes am Ende. Gecrimpte Enden sind das übliche Mittel, wenn feindrähtige Leiter wieder lösbar angeschlossen werden sollen, etwa an Leitungen, die zu Prüfzwecken regelmäßig abgeklemmt werden.

Der Kragen führt die Ader in den Einführtrichter

Der Kunststoffkragen ist konisch geformt. Er dient als zusätzliche Einführhilfe und verhindert, dass die eckigen Kanten der Leiterisolation im Einführtrichter der Klemmstelle hängen bleiben. Einen Knickschutz wie bei isolierten Kabelschuhen bietet er nicht.

Einsatz in Installation, Schaltschrank und Werkstatt

Aderendhülsen mit Kragen werden üblicherweise in der Elektroinstallation, im Schaltschrankbau, in der Elektrowerkstatt und in der Kfz-Elektrik verarbeitet, wo immer feindrähtige Leitungen auf Klemmstellen aufgelegt werden. Der Ablauf: Leitung abisolieren, die Hülse mit dem zum Leiterquerschnitt passenden Maß aufschieben, mit einem auf Hülse und Leiter abgestimmten Presswerkzeug verpressen und das fertige Ende in die Klemme einführen.

Häufige Fragen

Deckt die Box jeden Leiter von 0,5 bis 2,5 mm² ab?

Die Box enthält Hülsen für fünf Querschnitte: 0,5, 0,75, 1,0, 1,5 und 2,5 mm². Leiter mit einem anderen Querschnitt, etwa 4 mm², brauchen andere Hülsen.

Zeigt die Farbe der Hülse den Querschnitt?

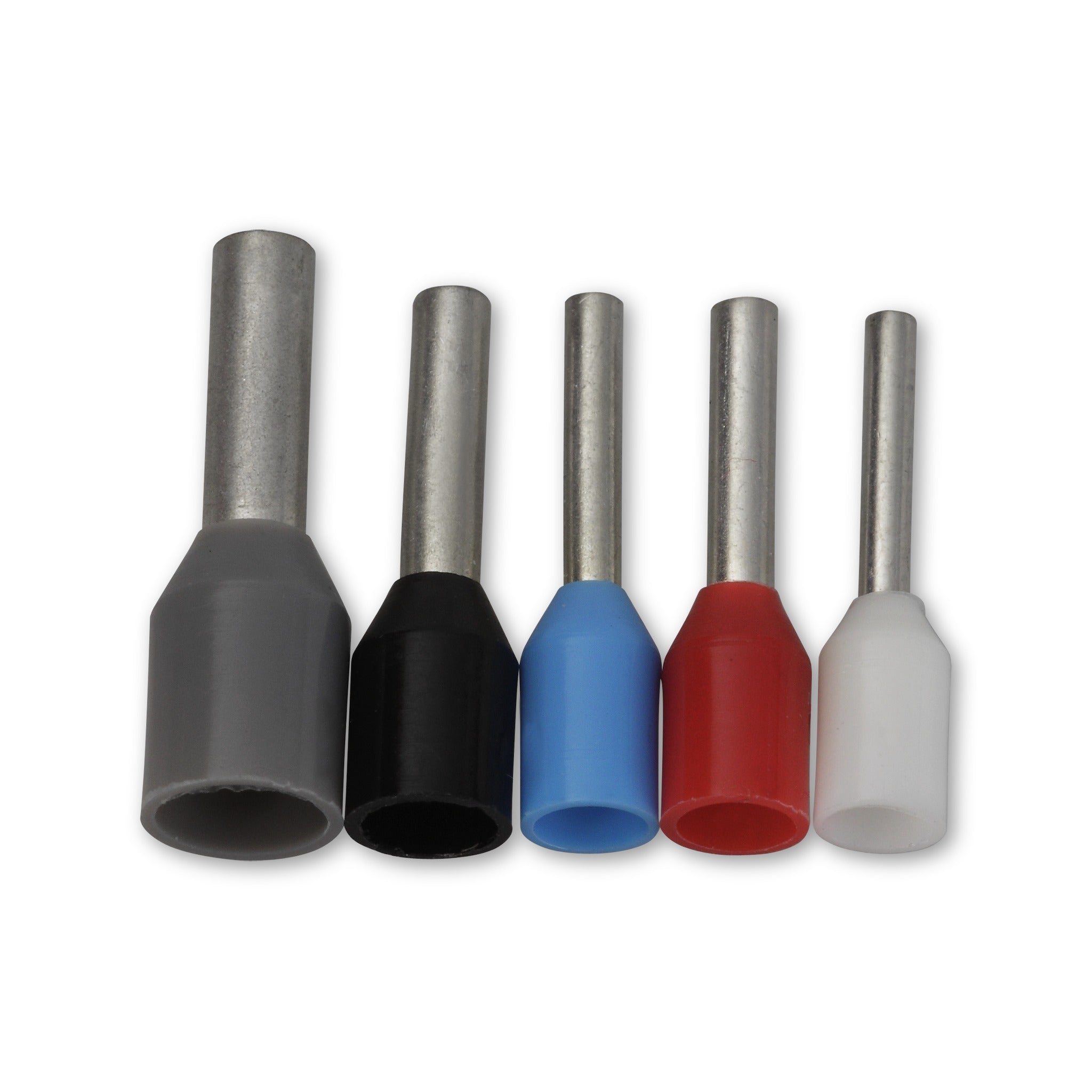

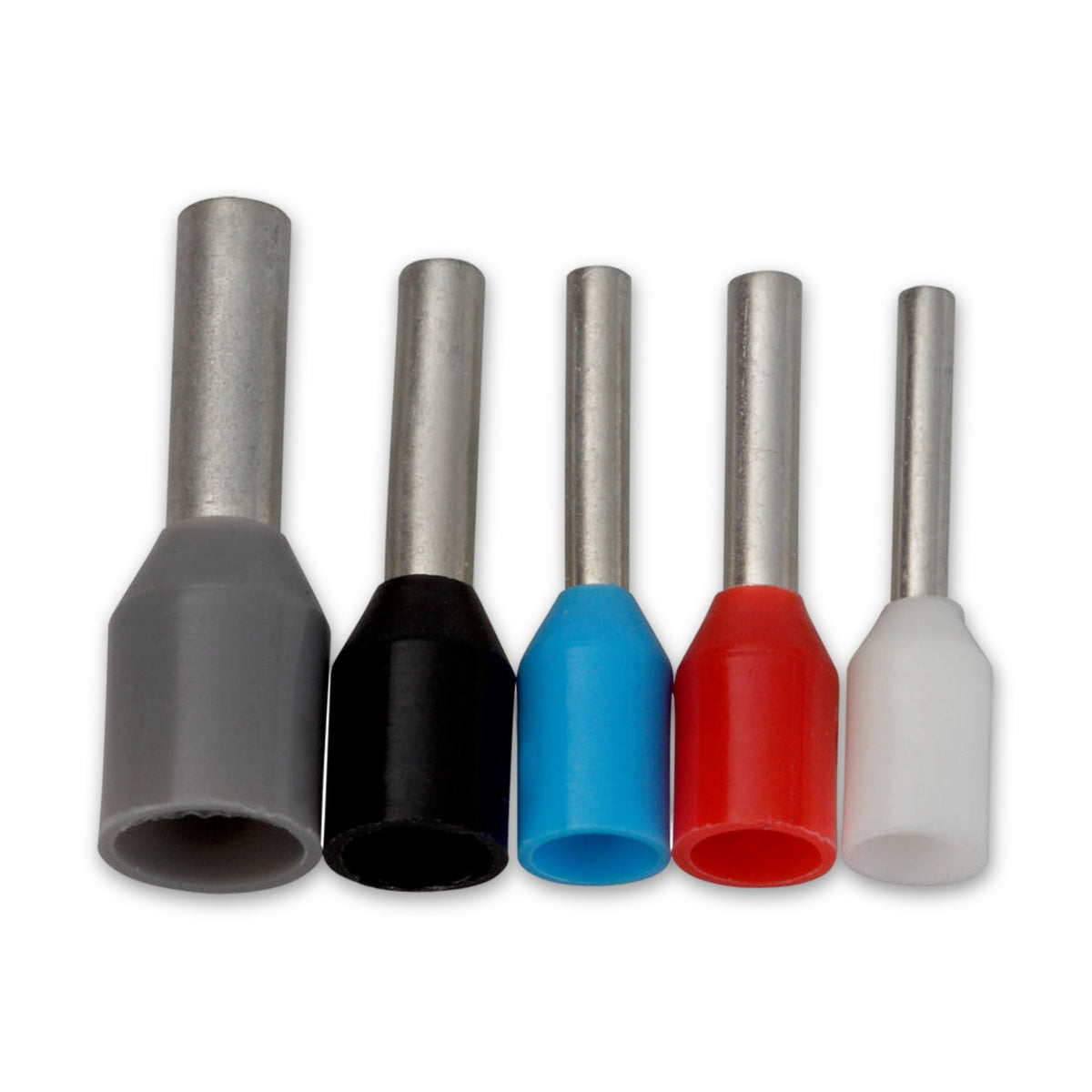

In dieser Box ja: weiß steht für 0,5 mm², blau für 0,75 mm², rot für 1,0 mm², schwarz für 1,5 mm² und grau für 2,5 mm². Gewählt wird die Hülse trotzdem nach dem Querschnitt der Leitung; die Farbe hilft beim Wiederfinden in der Dose. Auf Hülsen anderer Herkunft lässt sich die Zuordnung nicht übertragen, denn es gibt mehrere Farbcodes, die sich teils widersprechen.

Schützt der Kragen die Leitung vor Knicken oder Zug?

Nein, der Kragen ist eine Einführhilfe und kein Knickschutz. Die Leitung im zulässigen Biegeradius führen und nicht am Kragen ziehen; wo Zug auftritt, braucht es eine eigene Zugentlastung.

Welches Presswerkzeug wird zum Verarbeiten gebraucht?

Ein Presswerkzeug für isolierte Aderendhülsen; die Box enthält keines. Es muss auf Hülse und Leiter abgestimmt sein und Querschnitte von 0,5 bis 2,5 mm² verarbeiten können.
