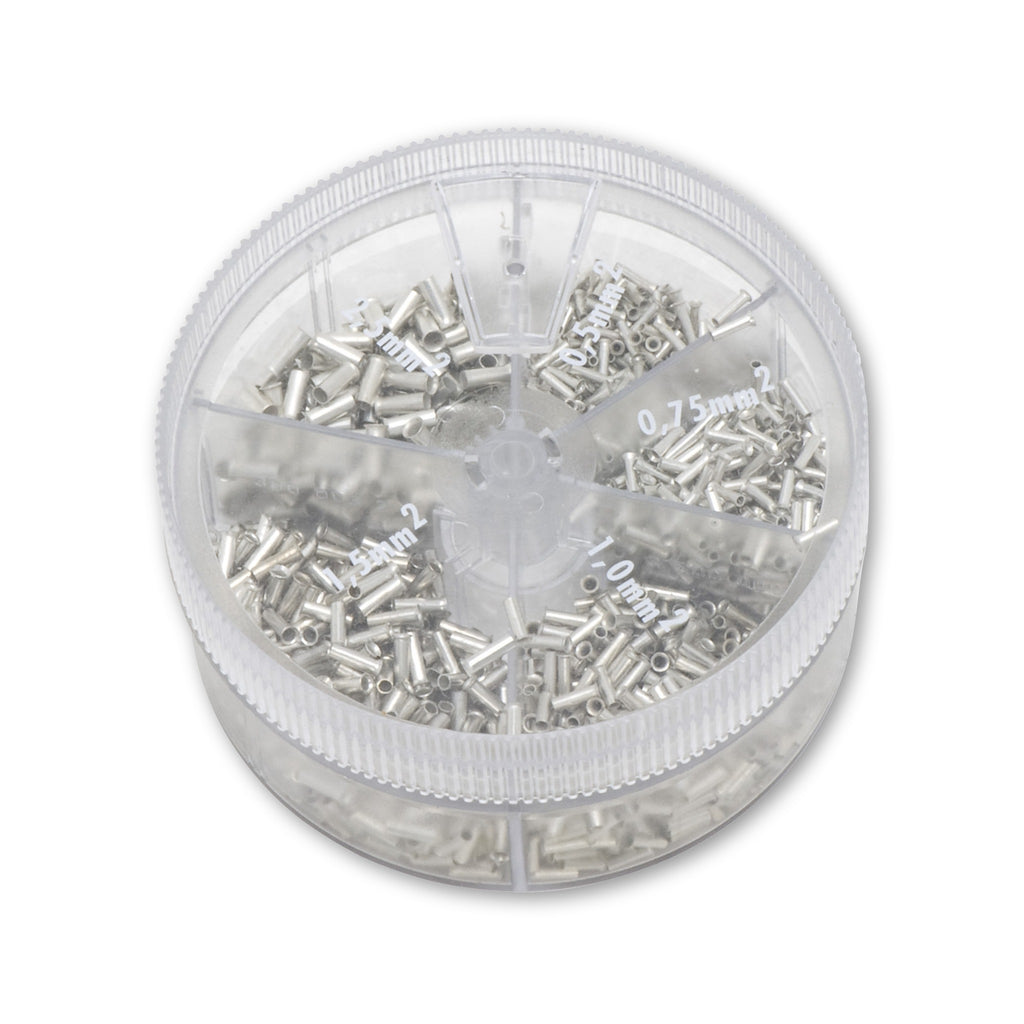

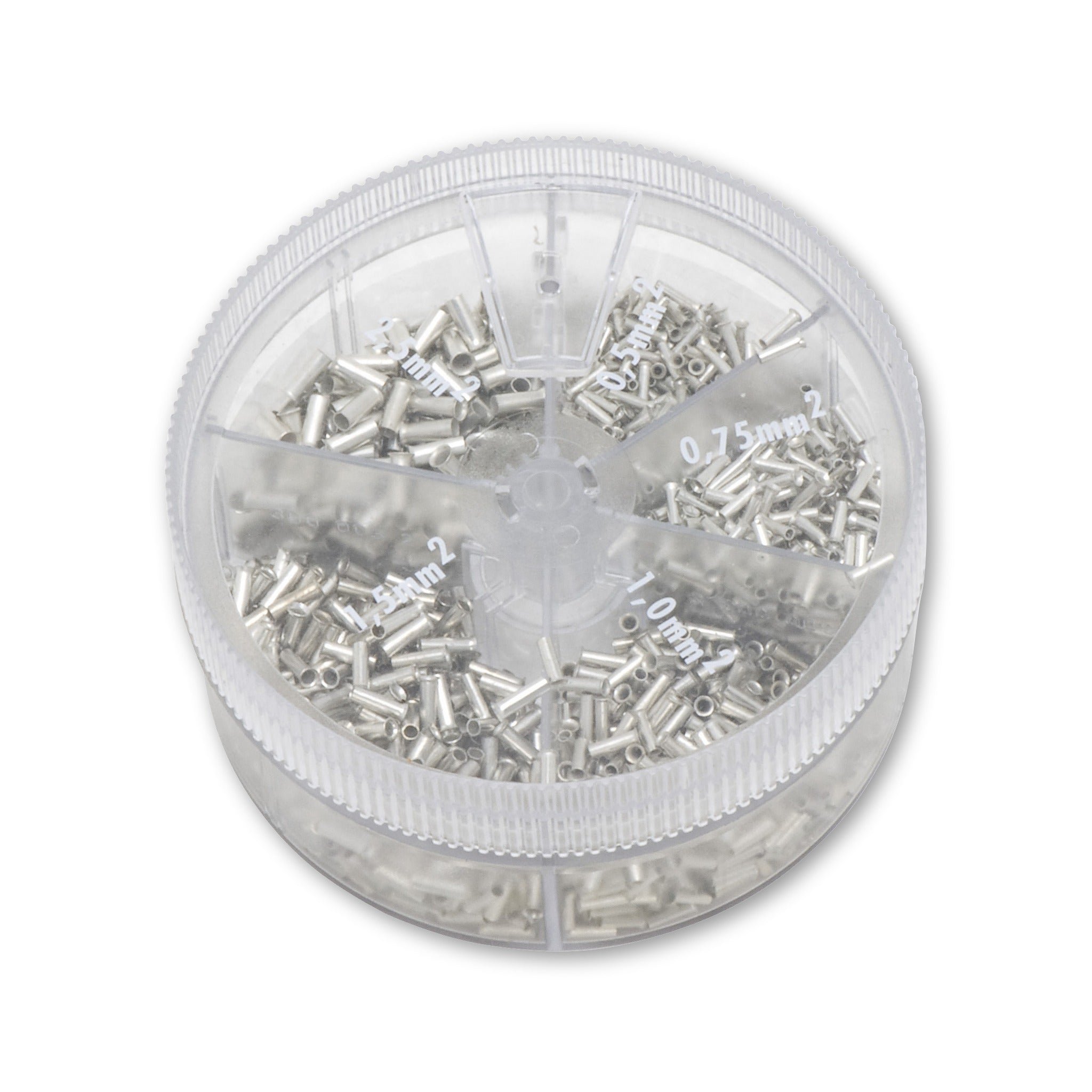

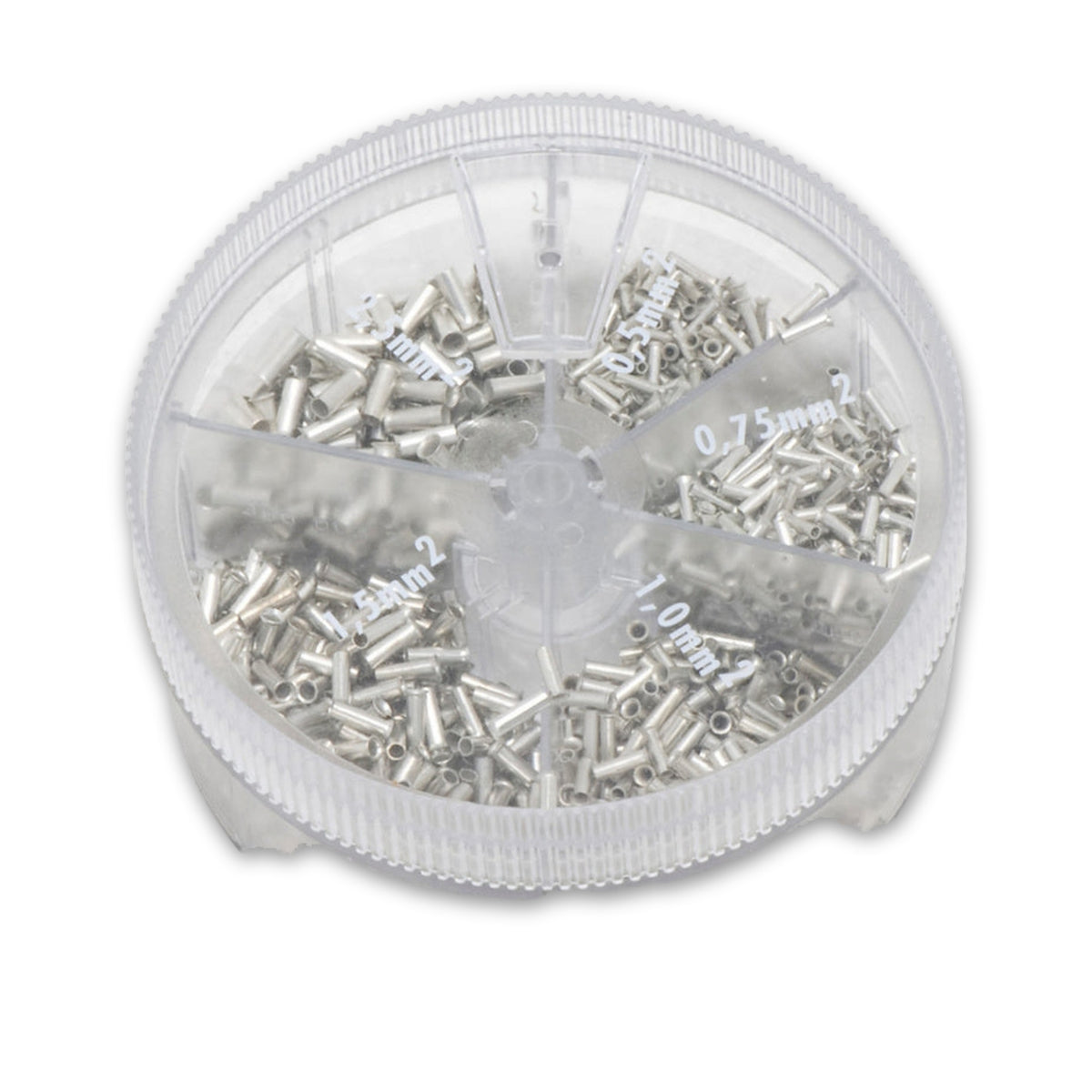

Sortimentsbox mit verzinnten Aderendhülsen

Damit das Litzenende nicht aufbüschelt

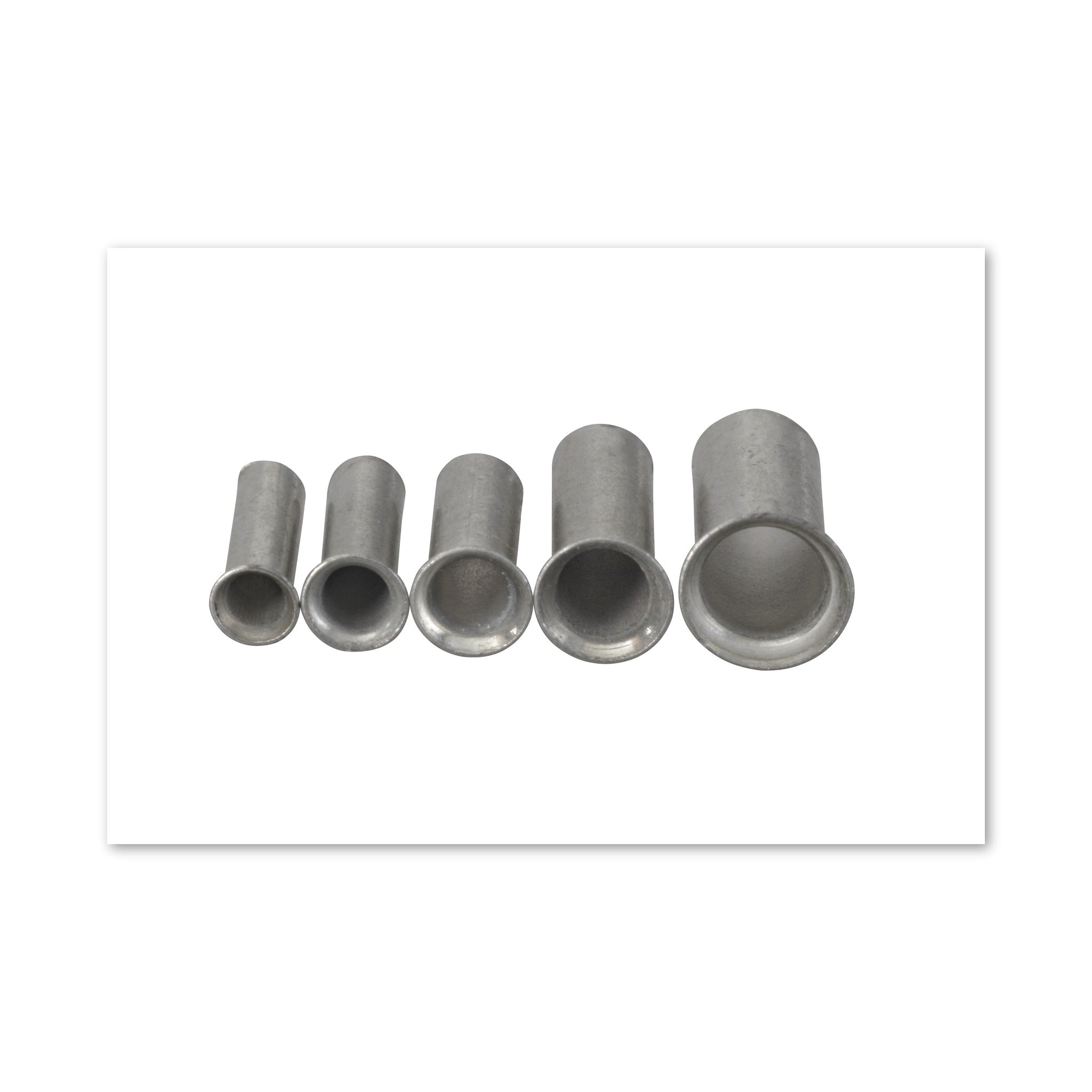

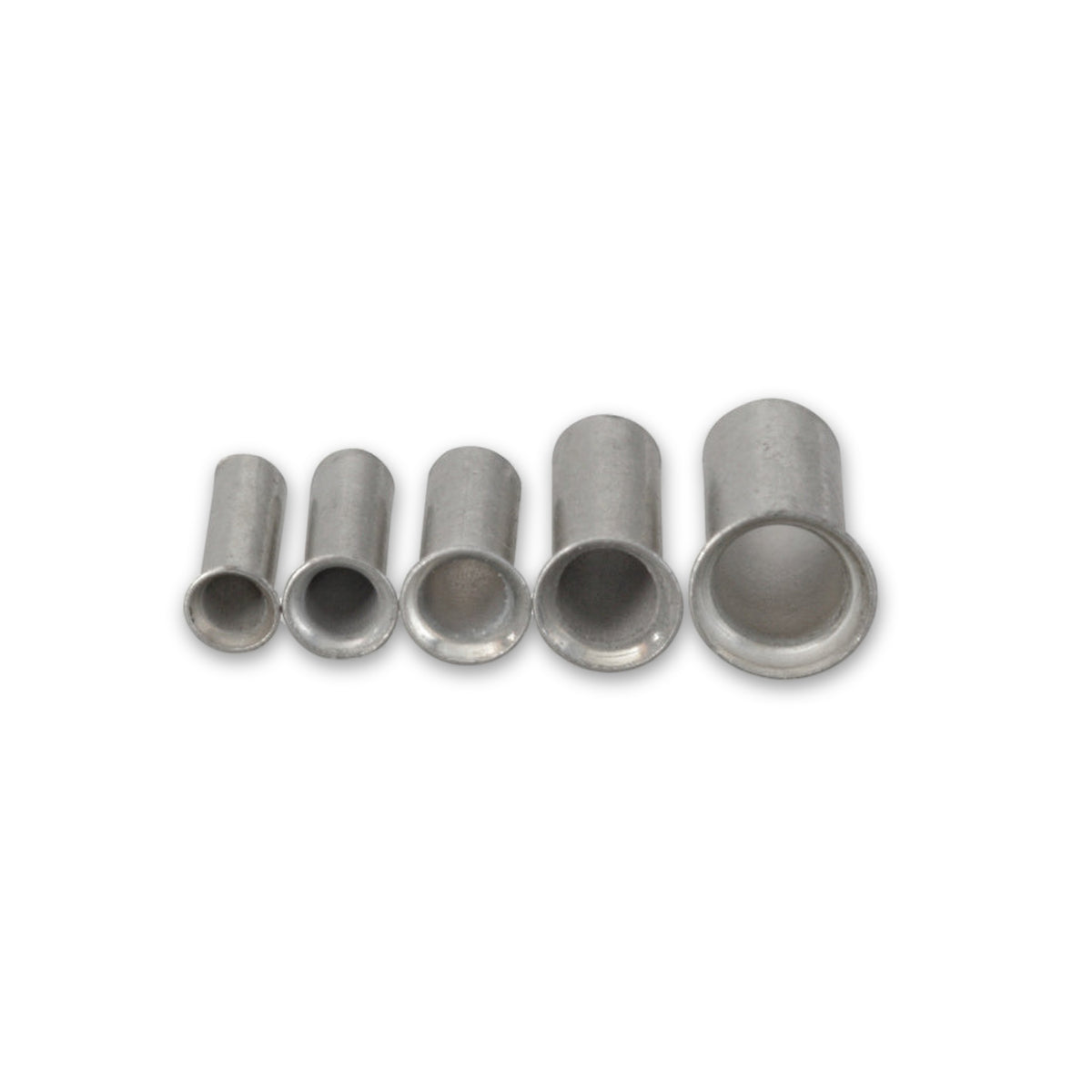

Ein abisoliertes Litzenende hält beim Einführen selten zusammen. Stößt es am Klemmengehäuse an, spreizen sich die Einzeldrähte auf, einzelne verbiegen oder brechen ab. Die aufgepresste Hülse fasst das Bündel vorher zusammen: Aus der beweglichen Litze wird ein formstabiles Ende, das sich wie ein massiver Kupferdraht führen lässt.

Wo sich das Konfektionieren auszahlt

Vor allem dort, wo mehrdrähtige oder feindrähtige Leiter wiederlösbar angeschlossen werden: an einem maschinennah montierten Anschlusskasten, an den man schlecht herankommt, oder an einem Leiter, der zu Prüfzwecken turnusmäßig abgeklemmt und wieder aufgelegt wird. Auch ein vorverdrahtet gelagertes Ersatzteil nimmt an seinen offenen Enden leicht Schaden, solange diese unkonfektioniert bleiben. Der Vorrat in der Streudose ist entsprechend auf Arbeiten angelegt, bei denen viele Enden nacheinander an die Reihe kommen.

Was vor dem Griff zur Zange zählt

• Leiterart: Zum Crimpen eignen sich mehrdrähtige, feindrähtige und feinstdrähtige Leiter, in der Normensprache die Leiterklassen 2, 5 und 6. Gemeint sind damit gerade jene Leiter, die aus vielen dünnen Einzeldrähten bestehen.
• Hülsenlänge: Zu ein und demselben Querschnitt gehören mehrere Hülsenlängen. Welche davon eine Klemmstelle verlangt, ist eine eigene Frage; aus dem Querschnitt der Ader allein folgt sie nicht.
• Presswerkzeug: Werkzeug, Leiter und Hülse müssen zueinander passen. Eine fehlerhafte Pressstelle richtet am Ende mehr Schaden an als ein Leiter ohne Hülse, weshalb Werkzeug und Kontakt aus einer Hand empfohlen werden.

Häufige Fragen

Was sagt die verzinnte Ausführung aus?

Verzinnt beschreibt die Oberfläche des Hülsenkörpers aus Elektrolytkupfer und gehört damit zur Ausführung. Eine Zuordnung zu einem Teil der Normenreihe DIN 46228, eine Freigabe für einen bestimmten Stromkreis oder eine Aussage über die Umgebung, in der eine Verbindung stehen darf, ist damit nicht verbunden.

Lässt sich eine aufgepresste Hülse wieder abnehmen?

Die Pressung verformt Hülse und Leiter bleibend und ist auf Dauer angelegt. Wiederlösbar ist die Klemmstelle, an der das konfektionierte Ende sitzt, nicht die Hülse auf dem Leiter.

Was hält eine solche Verbindung aus?

Übergangswiderstand, Gasdichtheit, Auszugskraft und Rüttelfestigkeit einer fertigen Pressstelle hängen an Werkzeug, Leiter und Verarbeitung; zugesagt sind solche Werte für die Hülsen dieser Box nicht. Dasselbe gilt für Stromstärke, Spannung und Umgebungstemperatur; darüber entscheidet die Anlage, in der die Verbindung steht.
