Spannhülse, Federstahl, DIN 1481

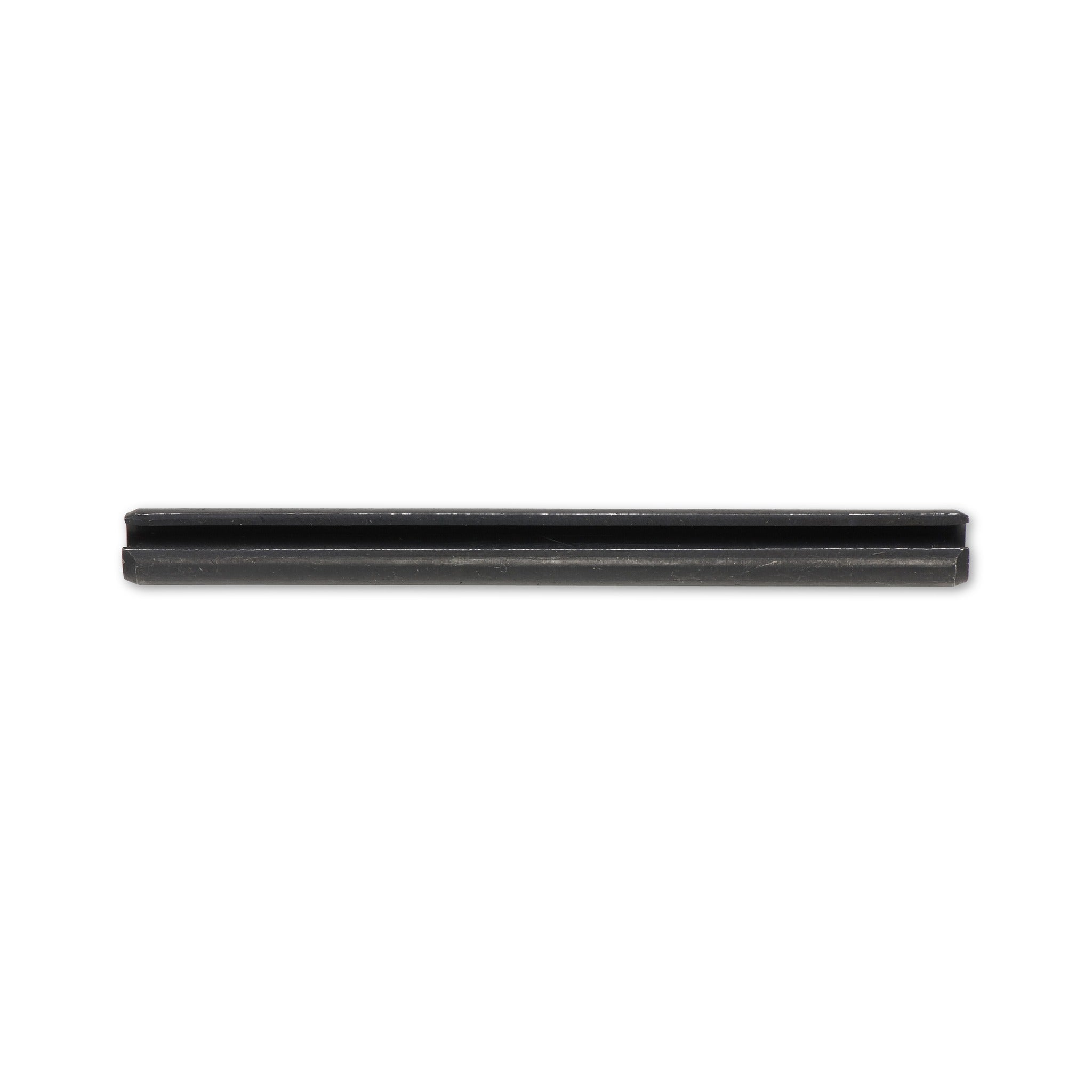

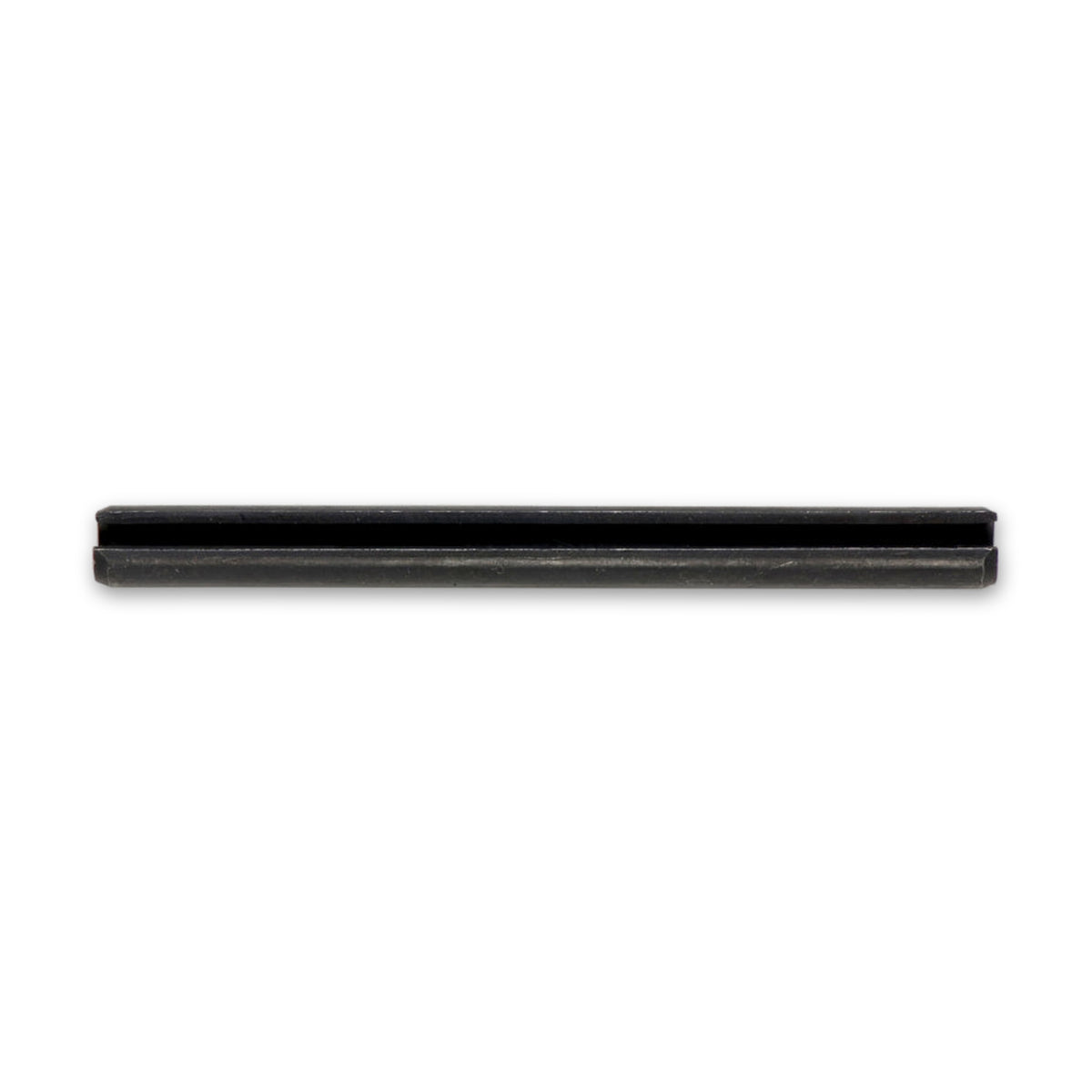

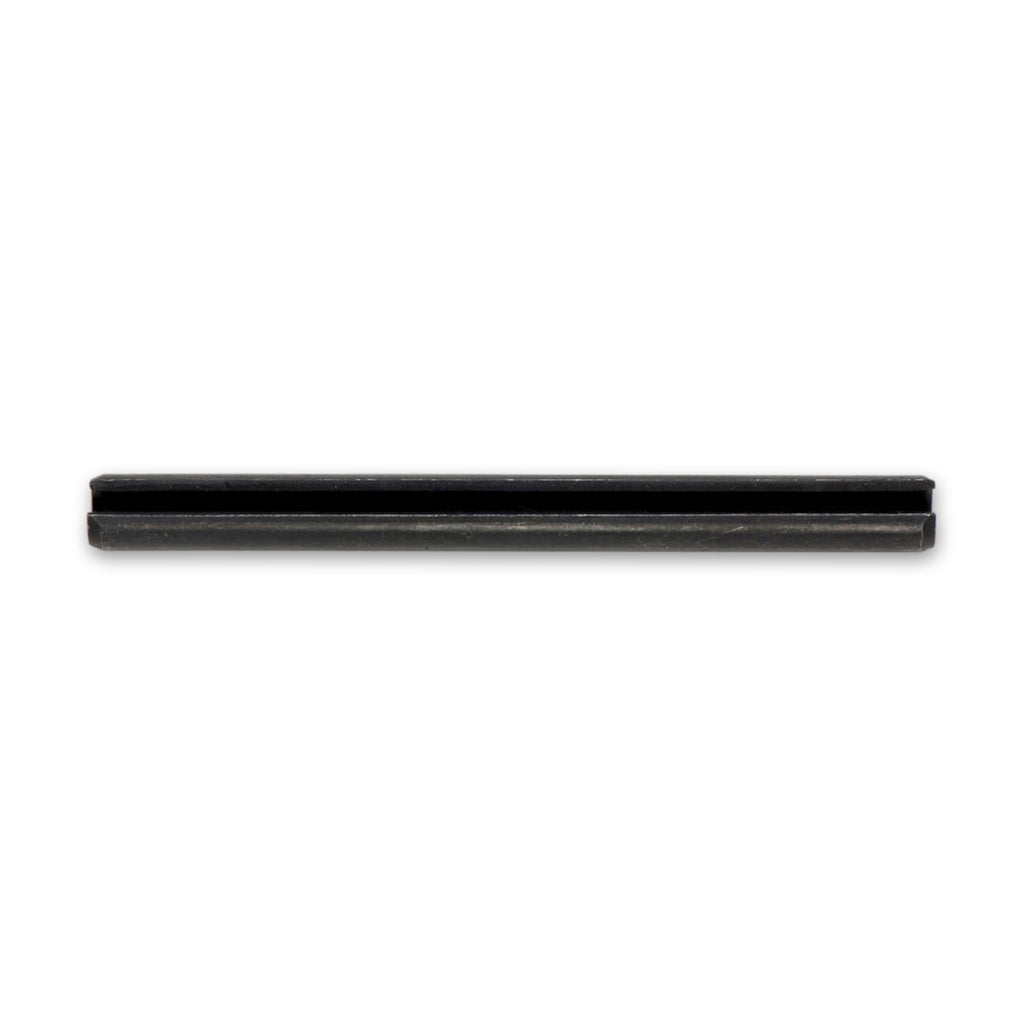

Spannhülsen nach DIN 1481 sind längs geschlitzte Rohre aus Federstahl in schwerer Form. Sie werden in die gemeinsame Bohrung zweier Teile eingetrieben oder sitzen als Hülse um eine Schraube oder einen Bolzen an Stellen mit großen Scherkräften. Für die Auswahl zählen Bohrung, Länge und Innendurchmesser.

Der Sitz kommt aus der Federwirkung

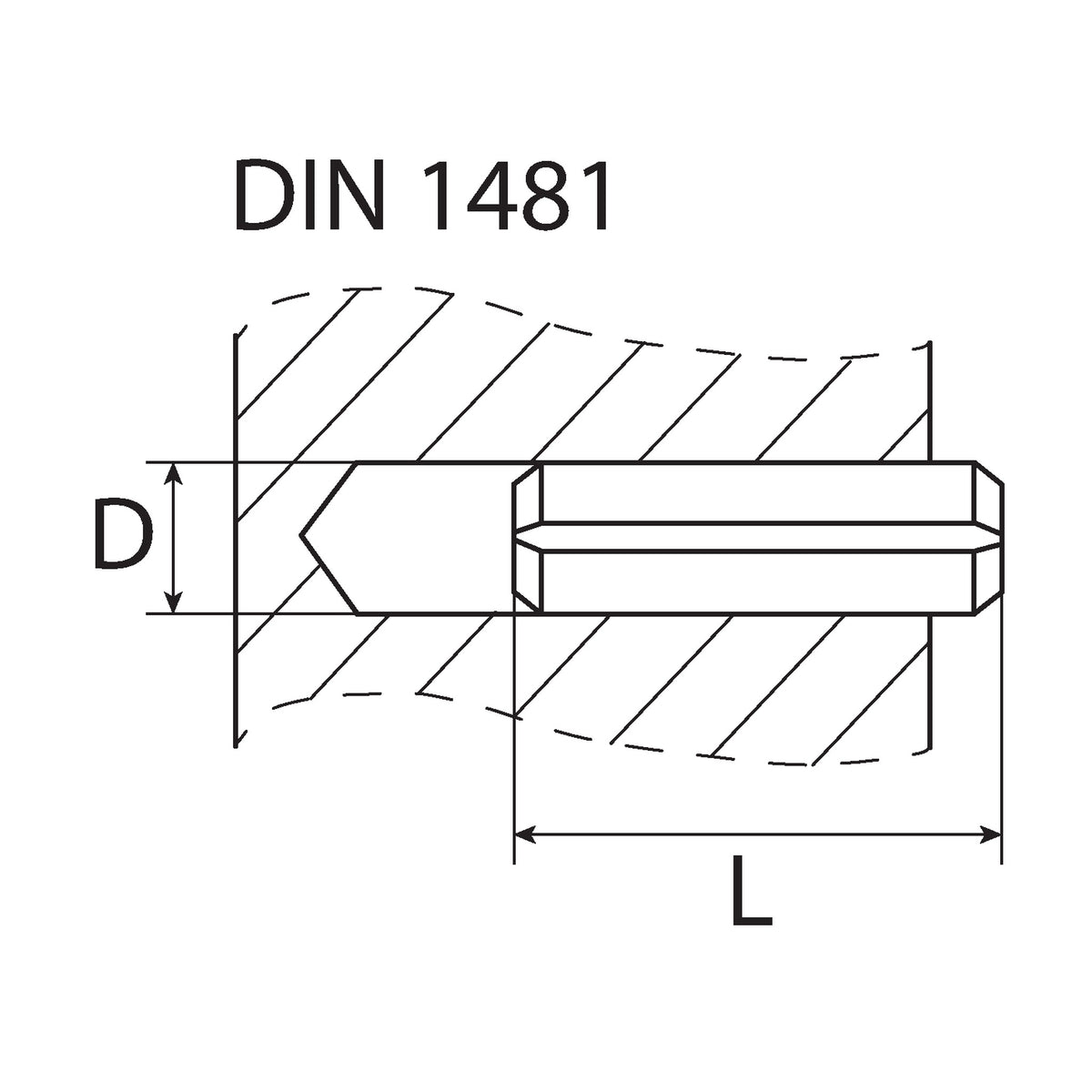

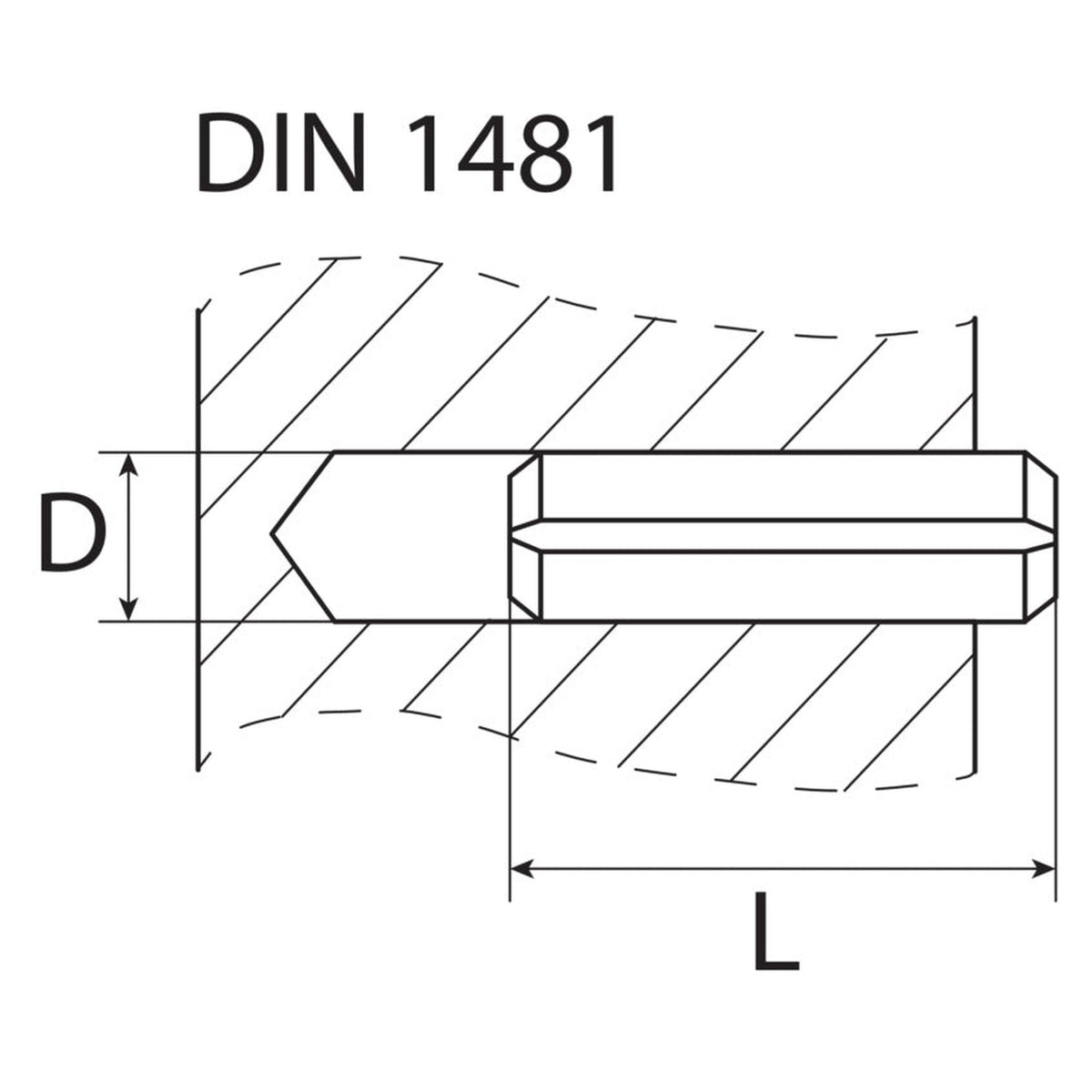

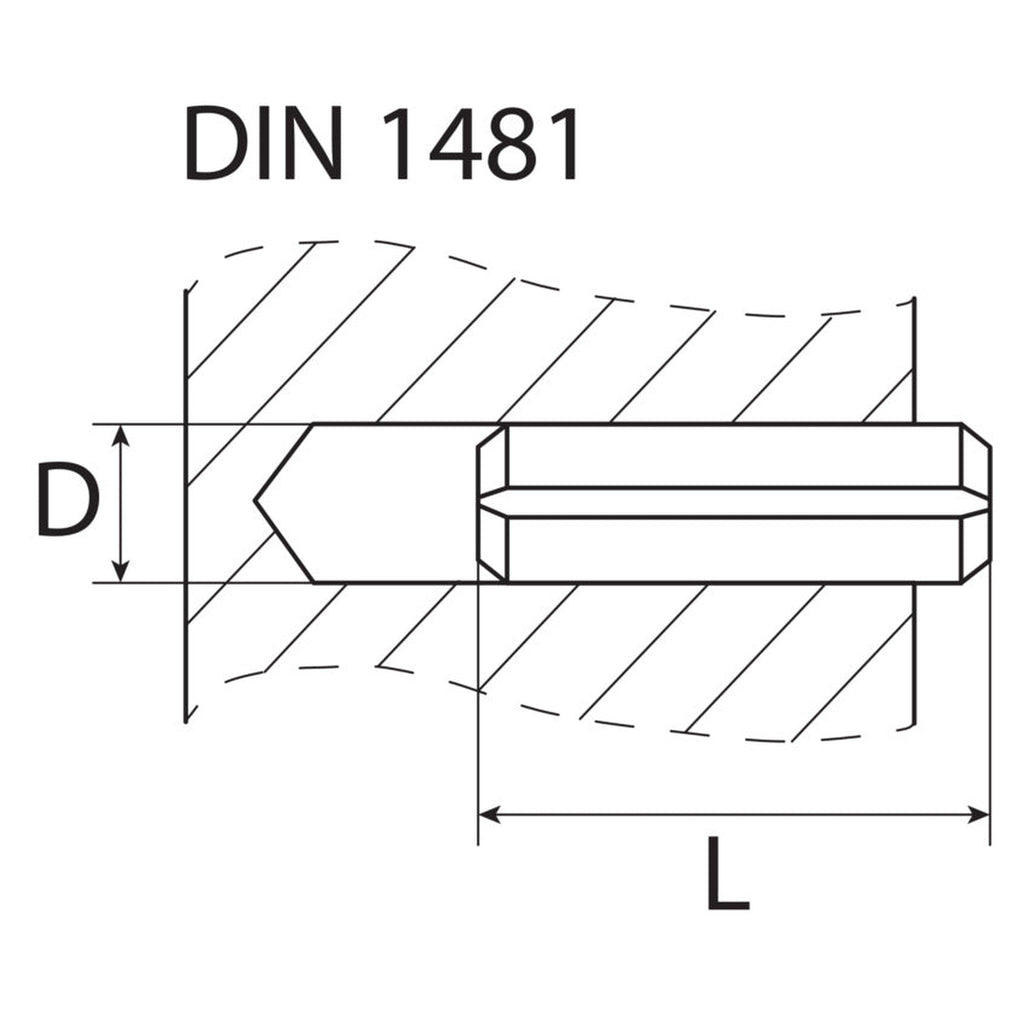

Die geschlitzte Hülse ist im freien Zustand etwas dicker als die Bohrung. Beim Eintreiben wird sie zusammengedrückt und sitzt danach durch die Federwirkung rüttelfest. Ein kegeliger Ansatz erleichtert das Einführen.

Schwere Form: dicke Wand und freier Durchgang

Die Wandstärke trennt die schwere von der leichten Form: Hier liegt sie bei rund einem Fünftel des Nenndurchmessers, doppelt so viel wie bei der leichten Form. Der Innendurchmesser gilt im freien Zustand und wird beim Eintreiben enger; bei 10 mm Nenndurchmesser beträgt er 6,5 mm. Für eine Schraube oder einen Bolzen im Inneren Spiel einplanen.

Wo Spannhülsen eingesetzt werden

• Zwei Teile verbinden: Teile zusammenfügen, gemeinsam durchbohren, Hülse mit dem Hammer oder maschinell eintreiben, bei Bedarf mit einem Dorn austreiben.
• Hülse um Schraube oder Bolzen: Sie nimmt die Querkraft auf und entlastet die Verschraubung.
• Verbundspannstift: Zwei Hülsen lassen sich ineinanderschieben; die Paarung wird großen Scherkräften zugeordnet.
• Gewerke: Üblich im Maschinen- und Anlagenbau, in der Kfz-Werkstatt, bei Oldtimern, im Metallbau und beim Verbinden von Metallteilen im Holzbau.

Häufige Fragen

Welche Bohrung braucht eine Spannhülse?

Eine Bohrung mit dem Nenndurchmesser der Hülse, für die Größe 8 mm also 8 mm. Beide Teile werden gemeinsam gebohrt; die nötige Genauigkeit der Bohrung wird am Bauteil festgelegt.

Geht eine Schraube oder ein Bolzen durch die Hülse?

Das hängt vom Innendurchmesser ab, und der wird beim Eintreiben enger. Im freien Zustand sind es bei 5 mm Nenndurchmesser 3,4 mm, bei 12 mm 7,5 mm. Der Schaft sollte deutlich dünner sein, damit nach dem Einbau Spiel bleibt.

Kann eine Spannhülse eine Schraube oder einen Bolzen ersetzen?

Nein, die Verschraubung ersetzt sie nicht. Als Hülse um eine Schraube oder einen Bolzen übernimmt sie die Querkraft, die Schraube hält die Teile zusammen und wird dadurch entlastet.

Lässt sich eine Spannhülse ausbauen und erneut verwenden?

Ja, sie wird mit einem Dorn ausgetrieben, und mehrfaches Verwenden gilt bei dieser Bauart als möglich. Ein belastetes oder verformtes Stück im Zweifel durch eine neue Hülse ersetzen.

Warum steht DIN 1481 drauf, obwohl die Norm zurückgezogen ist?

Als Handelsbezeichnung ist die alte Nummer geblieben; sie kennzeichnet Bauform und Maßreihe. Die geltende Norm für die schwere Ausführung ist DIN EN ISO 8752, danach lässt sich ebenfalls suchen.
