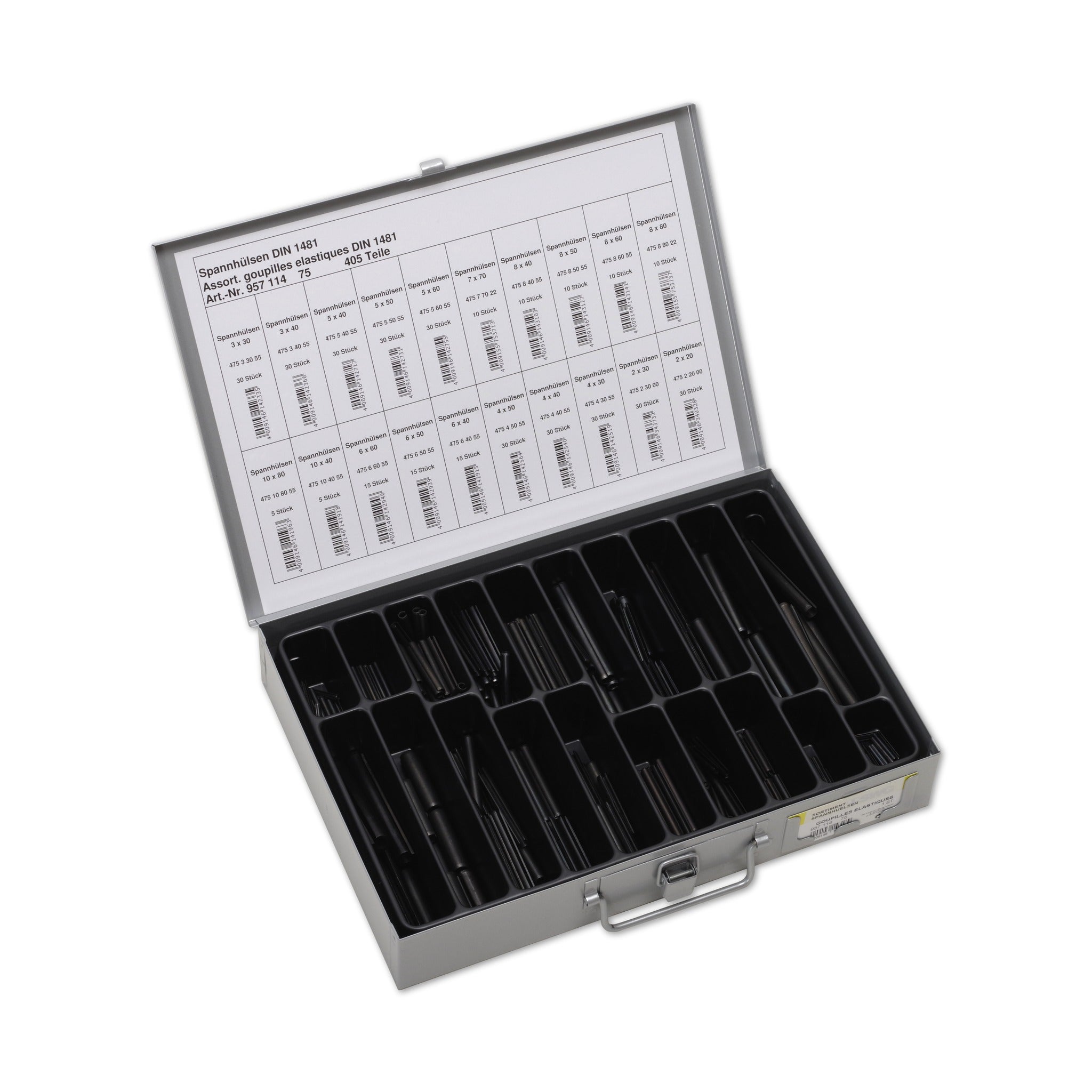

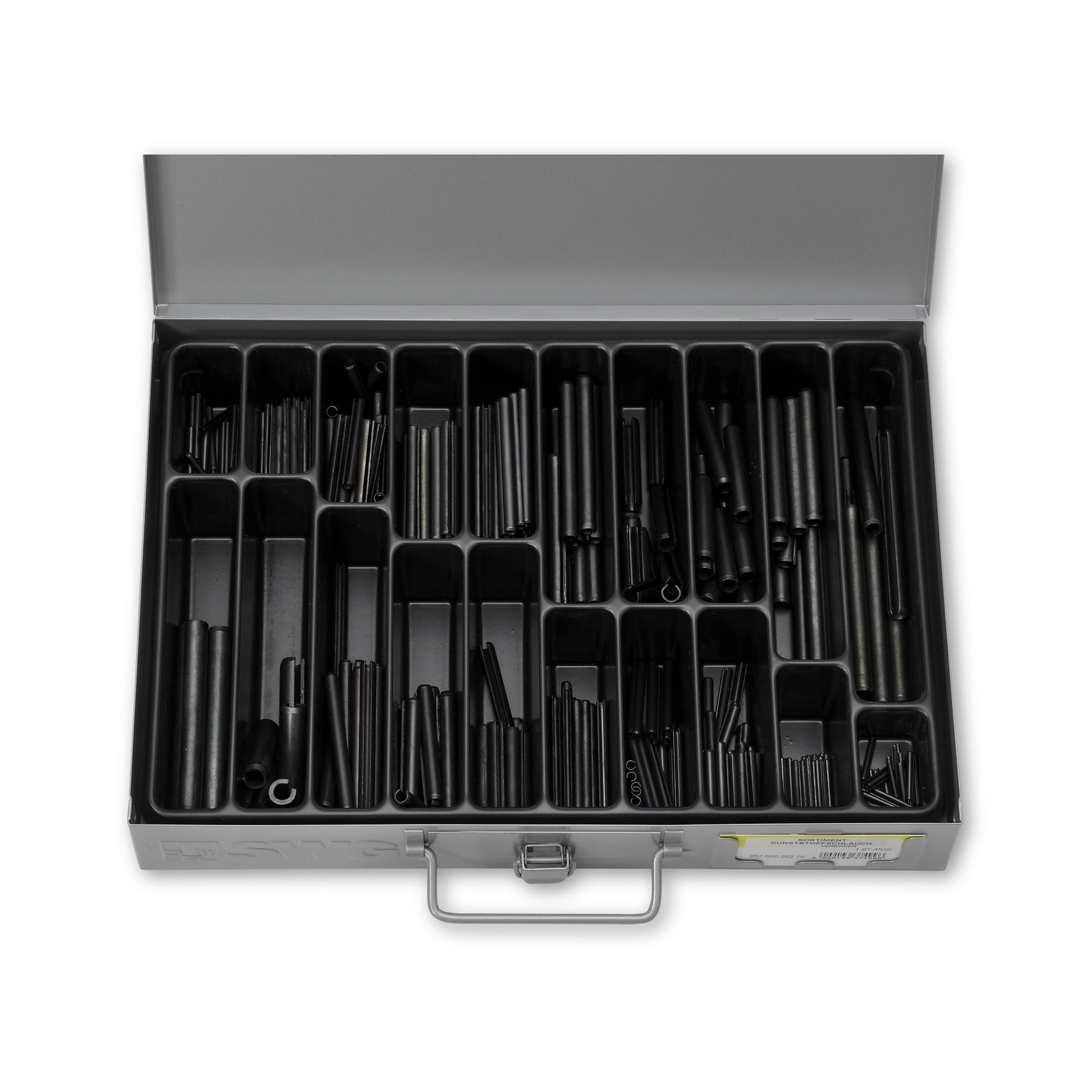

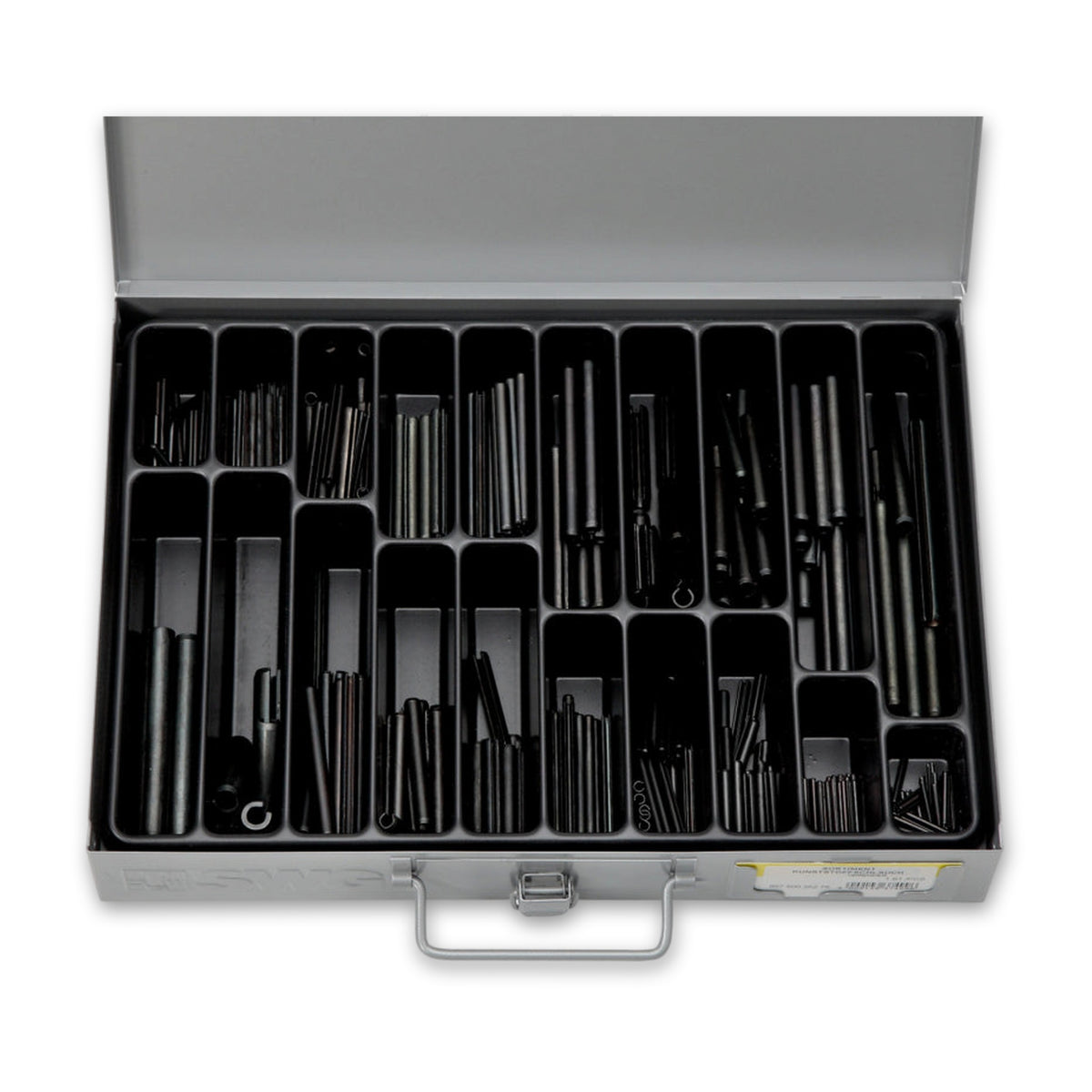

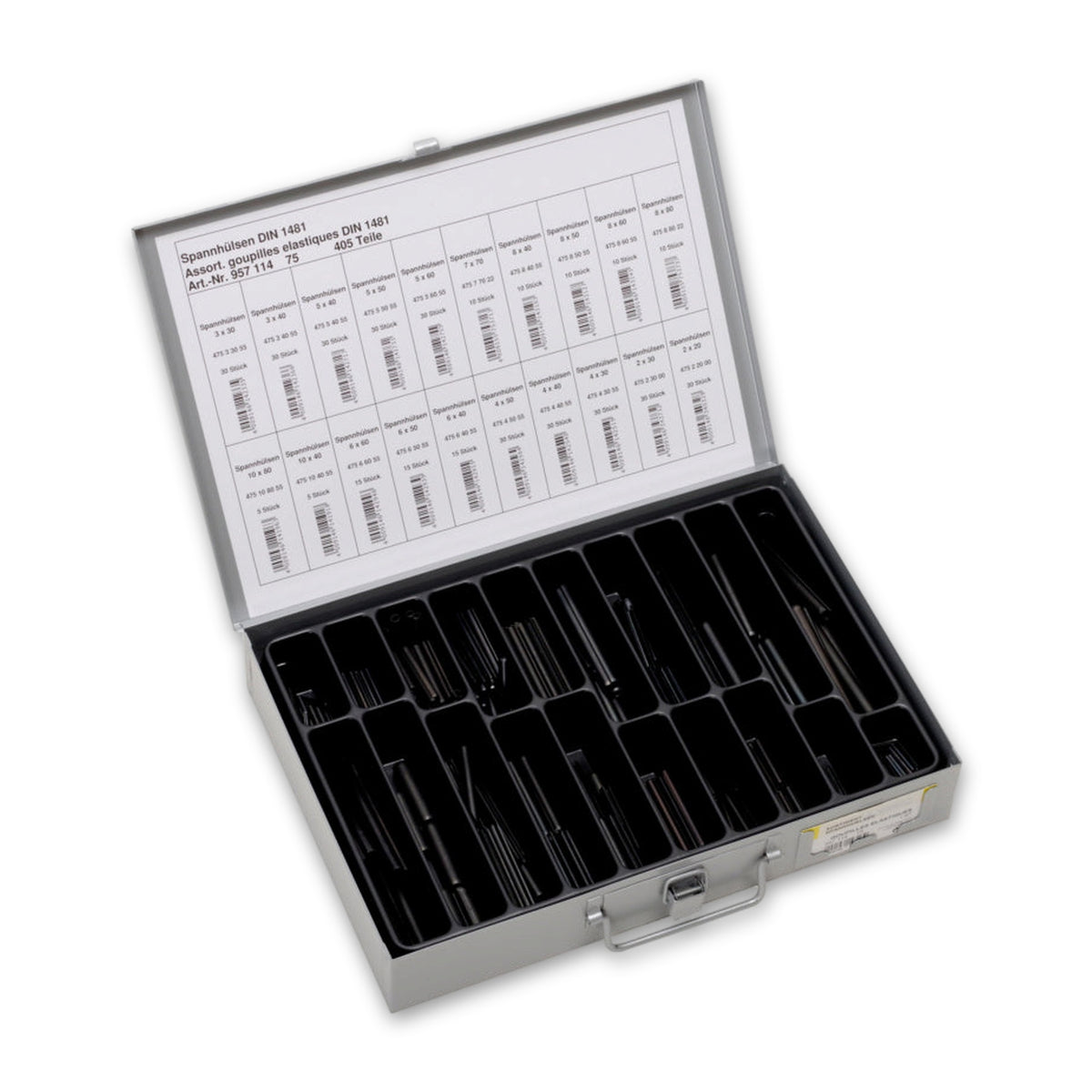

Spannhülsen-Sortiment, Federstahl, DIN 1481, 405-teilig

Das Spannhülsen-Sortiment enthält 405 geschlitzte Hülsen aus Federstahl mit der Normangabe DIN 1481. Sie verteilen sich auf 20 Abmessungen von 2 bis 10 mm Durchmesser und 20 bis 80 mm Länge. Gedacht ist es für Werkstatt und Instandhaltung, wo Stifte in vielen Größen gebraucht werden.

Ein geschlitzter Stift, der sich in der Bohrung verspannt

Eine Spannhülse ist ein längs geschlitzter Hohlstift. Der Federstahl ist dabei zu einem nahezu geschlossenen Rohr geformt. Vor dem Einbau liegt der Außendurchmesser etwas über dem der Bohrung. Beim Eintreiben wird die Hülse zusammengedrückt und presst sich durch die Federwirkung gegen die Bohrungswand. So entsteht ein rüttelfester Sitz ohne Gewinde.

Verbinden, Sichern und Scherkräfte aufnehmen

• Zwei Teile verbinden: Die Teile werden zusammengefügt und an der vorgesehenen Stelle gemeinsam durchbohrt. Die eingeschobene Hülse hält sie danach zusammen.
• Hülse um Schraube oder Bolzen: Sie nimmt die quer angreifende Scherkraft auf und entlastet die Verschraubung.
• Pass-, Befestigungs- und Sicherungsstift: In dieser Rolle sind Spannhülsen üblich.

Übliche Einsatzfelder in Werkstatt und Fahrzeugbau

Hülsen dieser Bauart kommen im Maschinen- und Anlagenbau, in der Kfz-Werkstatt, bei der Oldtimer-Restaurierung und in der allgemeinen Instandhaltung zum Einsatz. Der Vorrat umfasst 8 Nenndurchmesser von 2 bis 10 mm, die meisten in mehreren Längen. Eingetrieben wird über das kegelig auslaufende Ende mit dem Hammer, ausgetrieben mit einem Dorn.

Die Nenngröße meint das Loch

Eine ausgetriebene, entspannte Hülse zeigt an der Schieblehre mehr als ihre Nenngröße, denn der Nenndurchmesser meint die Bohrung. Beim Einbau zählt außerdem die Lage des Schlitzes zur Richtung der Kraft.

Häufige Fragen

Ersetzt eine Spannhülse die Schraube in einer Verbindung?

Nein, sie ergänzt die Schraube. Als Hülse um Schraube oder Bolzen nimmt sie die Scherkraft auf und entlastet die Verschraubung. Schraube, Bolzen oder Niet ersetzt sie nicht. Für das Heben von Lasten sind die Hülsen nicht bestimmt.

Welche Bohrung gehört zu welcher Hülse?

Der Nenndurchmesser der Hülse ist der Durchmesser der Bohrung, eine Hülse mit 6 mm Nenndurchmesser gehört in ein 6-mm-Loch. Wie genau die Bohrung sein muss, legen Sie am Bauteil fest.

Aus welchem Werkstoff sind die Hülsen?

Aus Federstahl. Wer nichtrostenden Stahl braucht, etwa A2, wählt Spannhülsen aus diesem Werkstoff; dieses Sortiment enthält nur Federstahl.

Ist DIN 1481 noch gültig?

Als Handelsbezeichnung ist DIN 1481 weiter gebräuchlich, die Norm selbst ist zurückgezogen. Ihr Nachfolger für diese Bauform in schwerer Ausführung ist DIN EN ISO 8752.
