Spannschloss Haken und Haken, Stahl verzinkt, DIN 1480

Beide Haken wandern zugleich

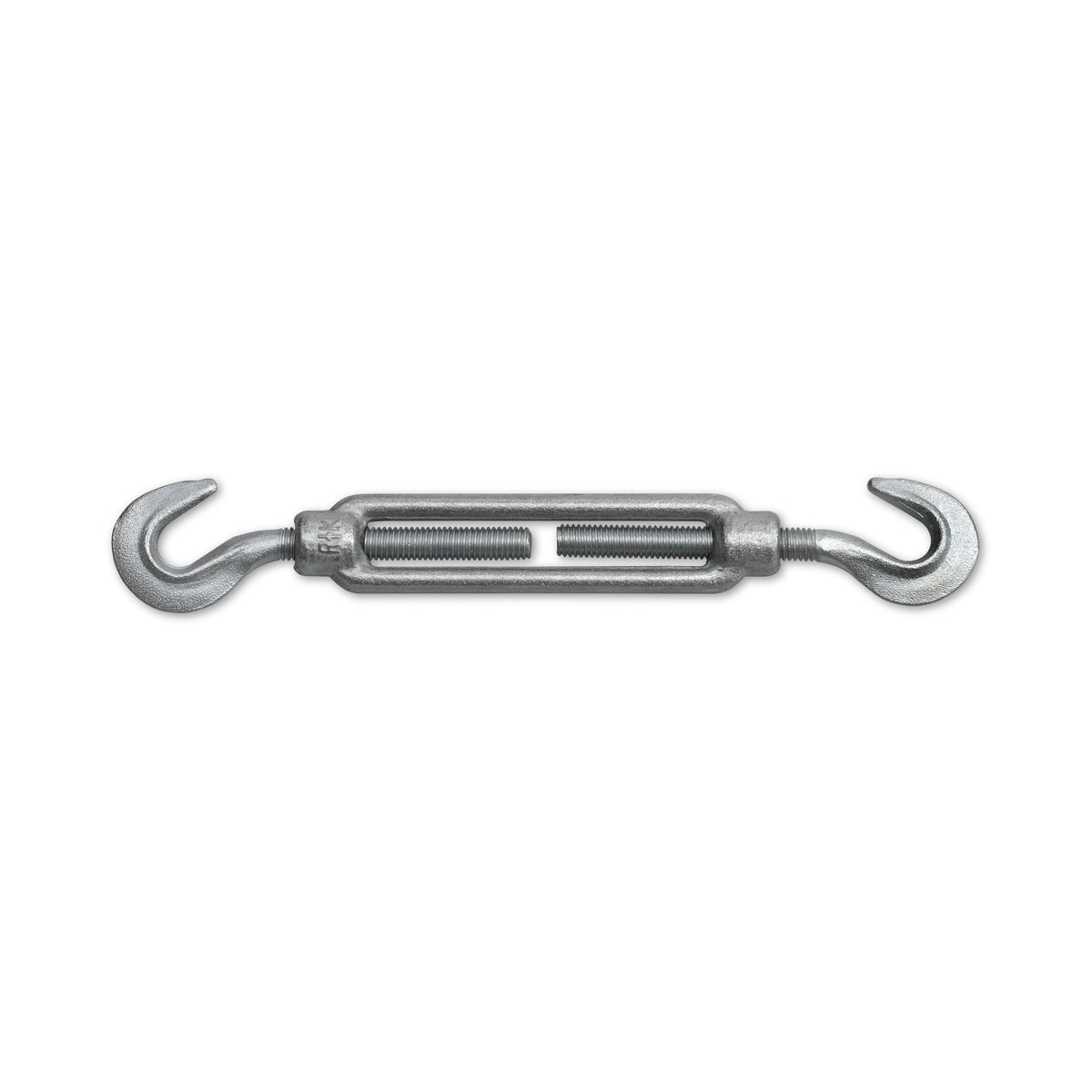

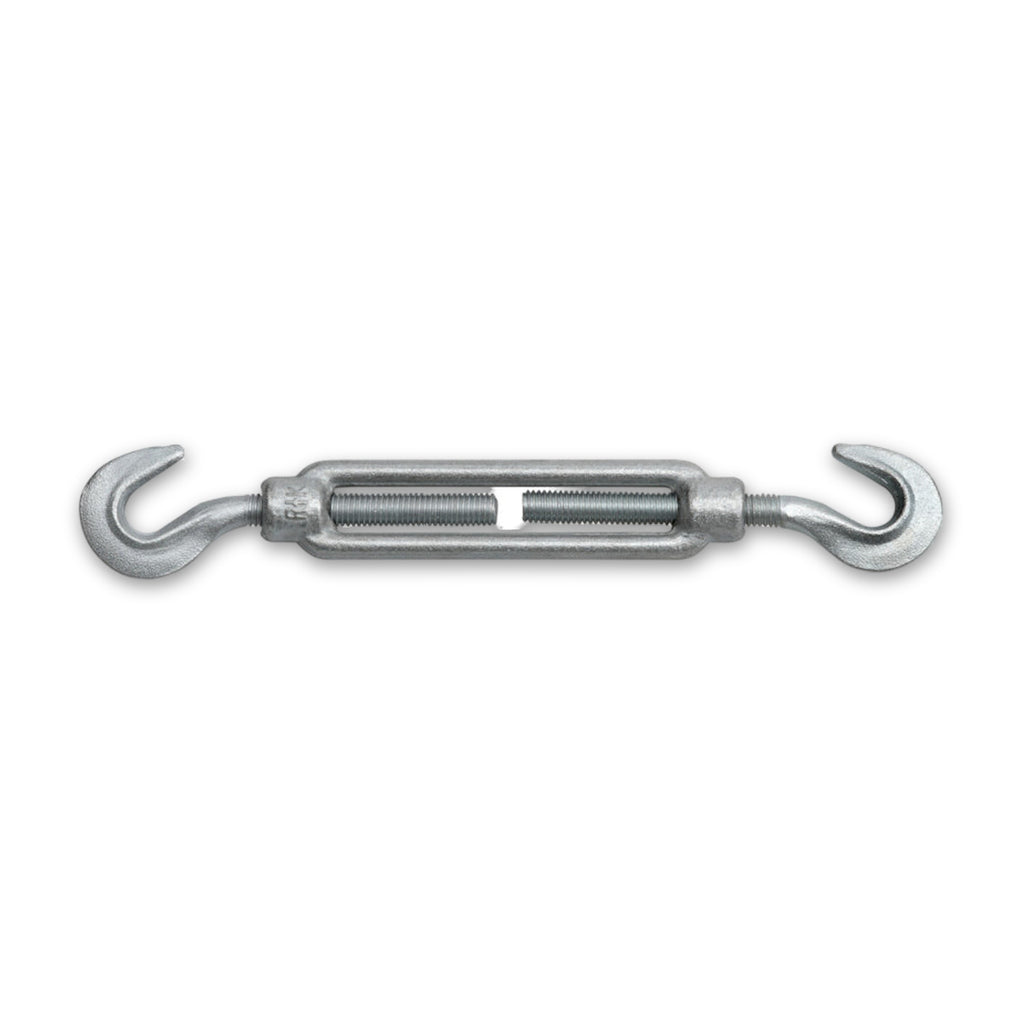

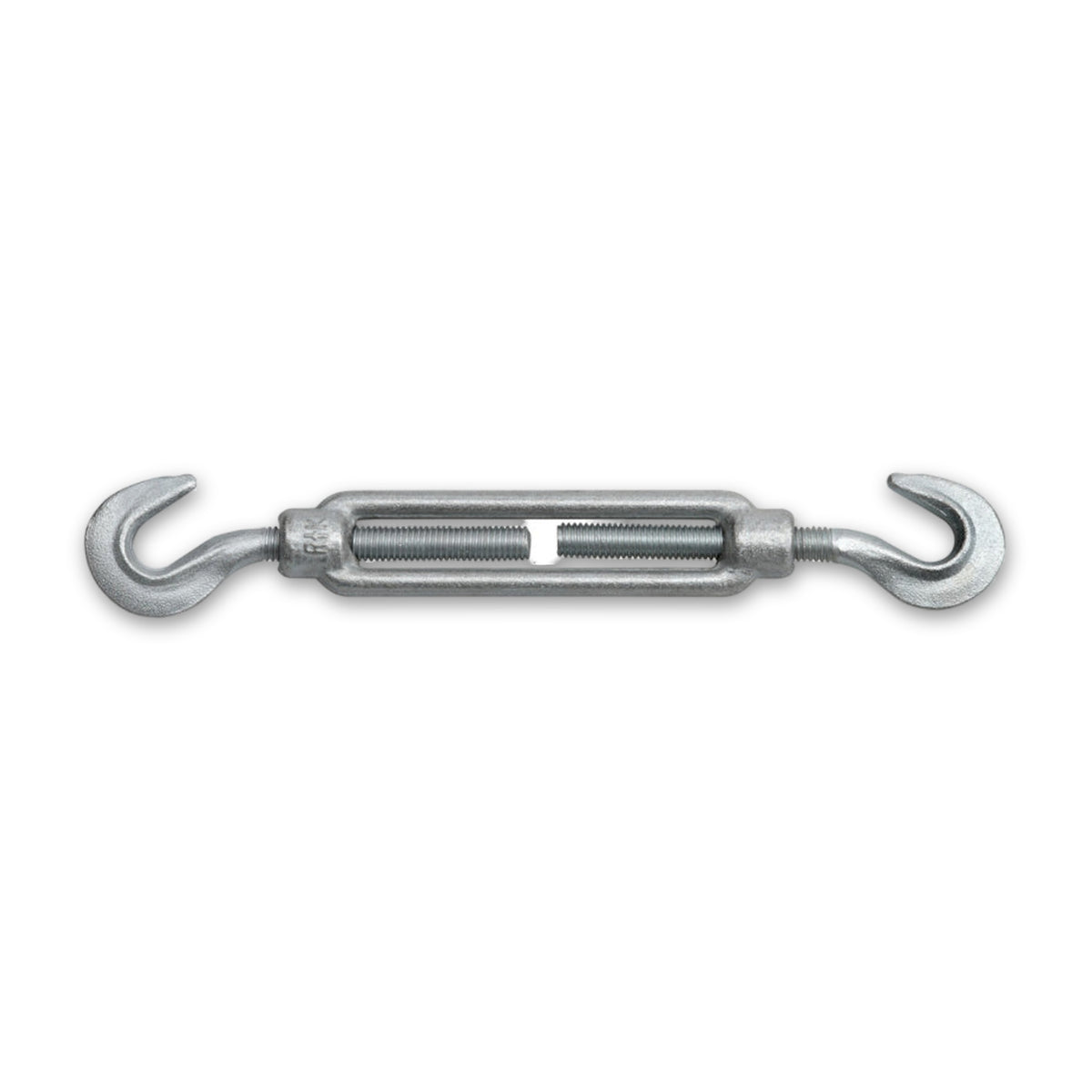

Ein Spannschloss sitzt zwischen zwei Enden und verändert deren Abstand. Hier hängt an jeder Seite ein Haken, und beide sind vormontiert: Der eine ist mit Rechtsgewinde eingeschraubt, der andere mit Linksgewinde. Dreht sich die Mutter, laufen deshalb beide Haken zugleich aufeinander zu oder auseinander, und die Spannung stellt sich von beiden Seiten her ein. Gespannt werden damit Seile, Ketten und Drähte.

Der Spannweg steht als Zahl da

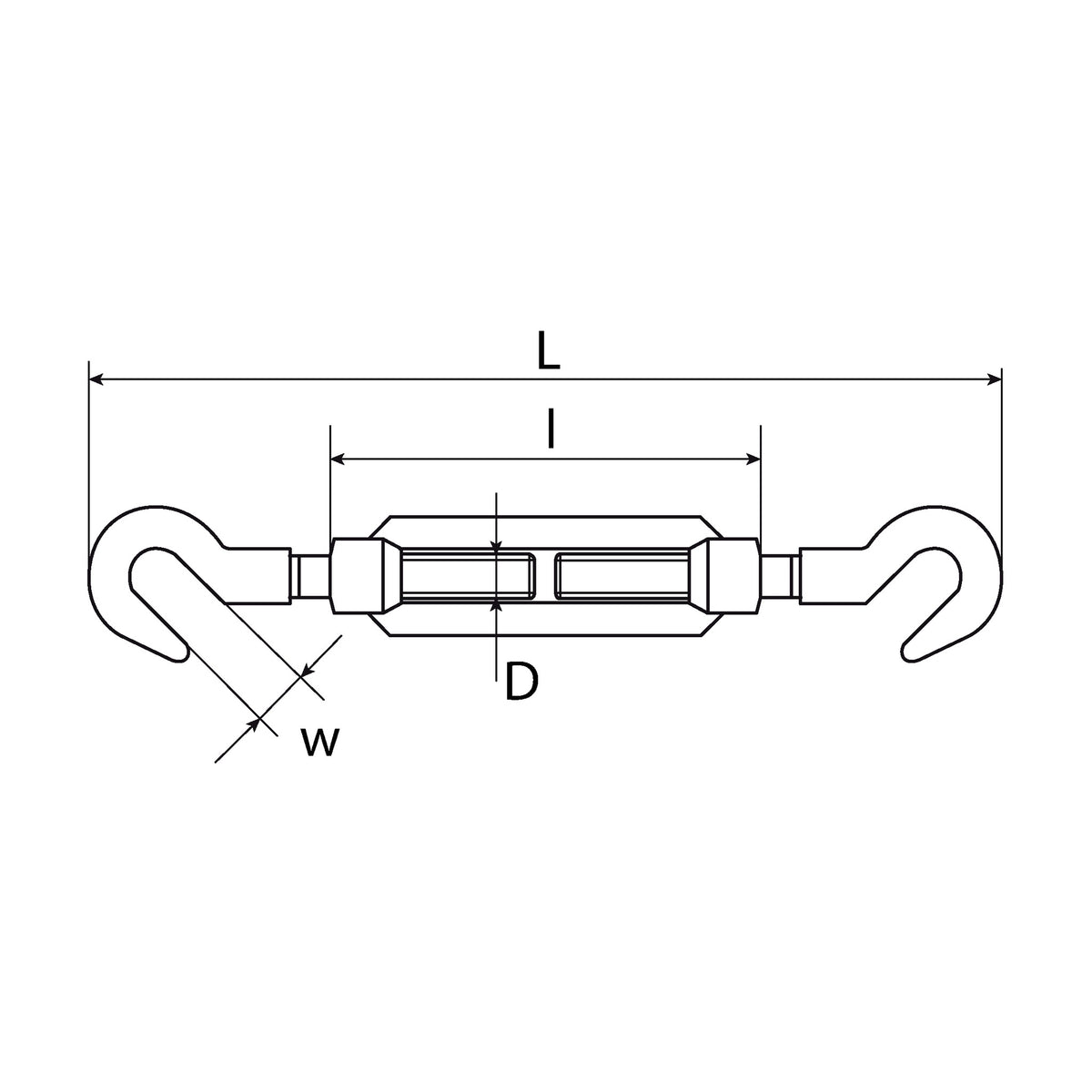

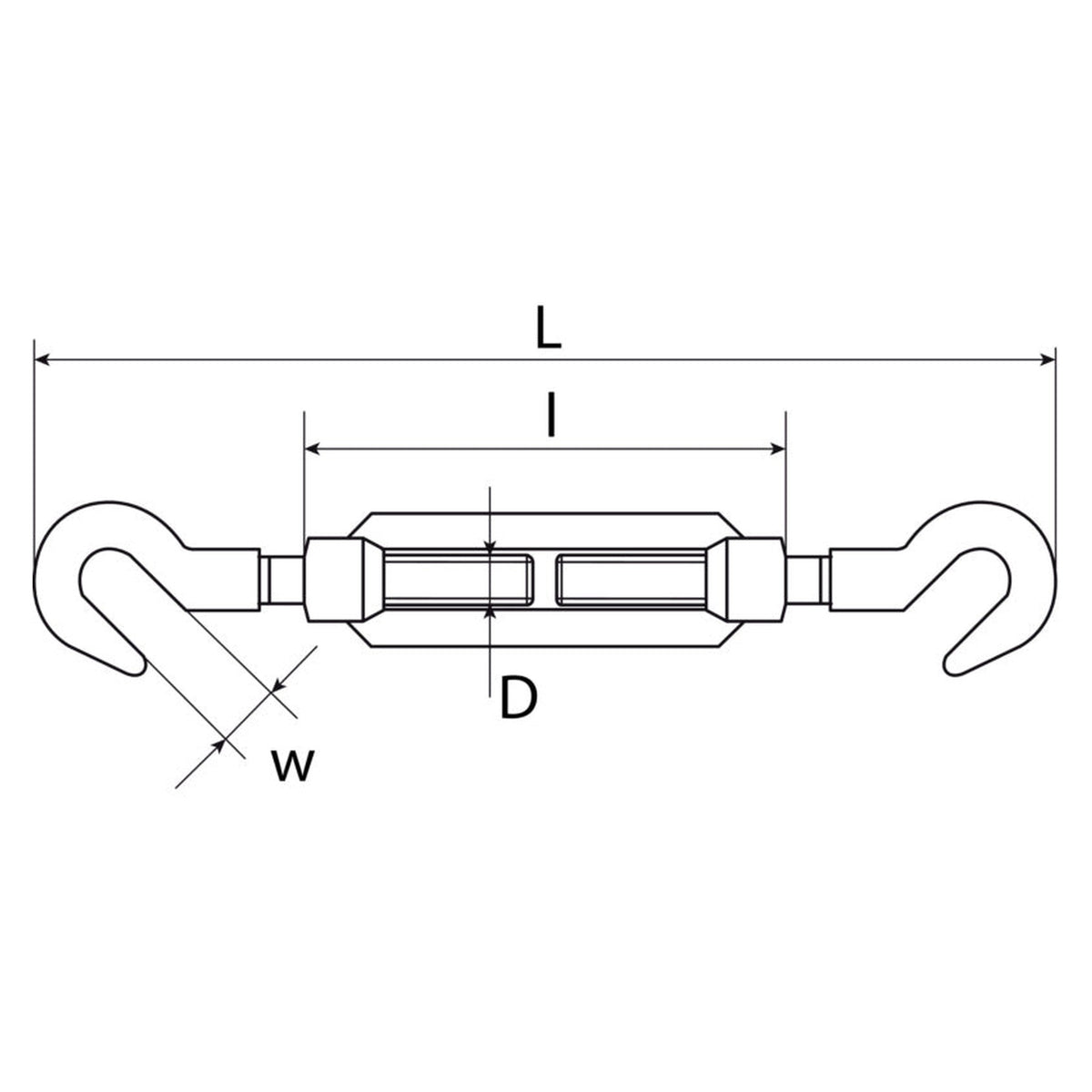

Zu jeder Größe sind eine kleinste und eine größte Länge geführt, und dazwischen liegt der Weg, der zum Nachstellen bleibt: bei der kleinsten Größe 75 mm, bei den beiden größeren jeweils 80 mm. Wer abschätzen kann, wie weit ein Draht über die Zeit nachgibt, sieht daran, ob dieser Weg ausreicht. Die zweite Zahl für die Auswahl ist die Öffnungsweite des Hakens; sie entscheidet, welches Kettenglied, welcher Ring und welche Kausche überhaupt hineingehen.

Was die Angaben über den Aufbau sagen

• Haken und Mutter gesenkgeschmiedet: Das beschreibt die Fertigung der drei Teile. Eine Tragfähigkeit, eine Bruchkraft oder eine zulässige Spannkraft folgt daraus nicht und steht auch sonst nicht in den Angaben.
• Öffnungsweite von 11 bis 18,5 mm: Der Wert wächst mit der Gewindegröße. Er gehört zum offenen Haken und sagt nichts darüber, dass ein eingehängtes Teil dort bleibt.
• Länge der Spannschlossmutter und der Einschraubhaken: Beide sind je Größe angegeben. Aus ihnen ergibt sich, wie viel Bauraum die Verbindung im eingebauten Zustand braucht.
• Galvanisch verzinkt: Zur Schichtdicke, zu einer Prüfung des Korrosionsschutzes und zu einer Einsatzdauer im Freien steht in den Angaben nichts.

Häufige Fragen

Was legt die Normangabe fest?

DIN 1480 trägt in der Ausgabe von 2005 den Titel für geschmiedete Spannschlossmuttern in offener Form und beschreibt deren Eigenschaften für Stahl in den Nenngrößen M6 bis M56. Gegenstand ist damit das Mittelstück, nicht die gesamte Verbindung; die ältere, zurückgezogene Ausgabe von 1975 war noch auf das ganze Spannschloss bezogen. Ein Wert für eine zulässige Belastung gehört nicht dazu.

Darf damit eine Ladung gezurrt werden?

Für Zurrmittel gelten eigene Anforderungen: Spannschlösser brauchen dort eine Spindelausdrehsicherung, hakenförmige Endteile eine Hakensicherung gegen unbeabsichtigtes Aushängen, und jede Zurrkette trägt eine Kennzeichnung mit Zurrkraft, üblicher Spannkraft und einem Warnhinweis gegen das Heben. Keines dieser Merkmale gehört zu dieser Ware. Ebenso scheiden das Anschlagen und Heben von Lasten, tragende Konstruktionen und jede Aufgabe aus, bei der Personen gehalten oder gesichert werden.
