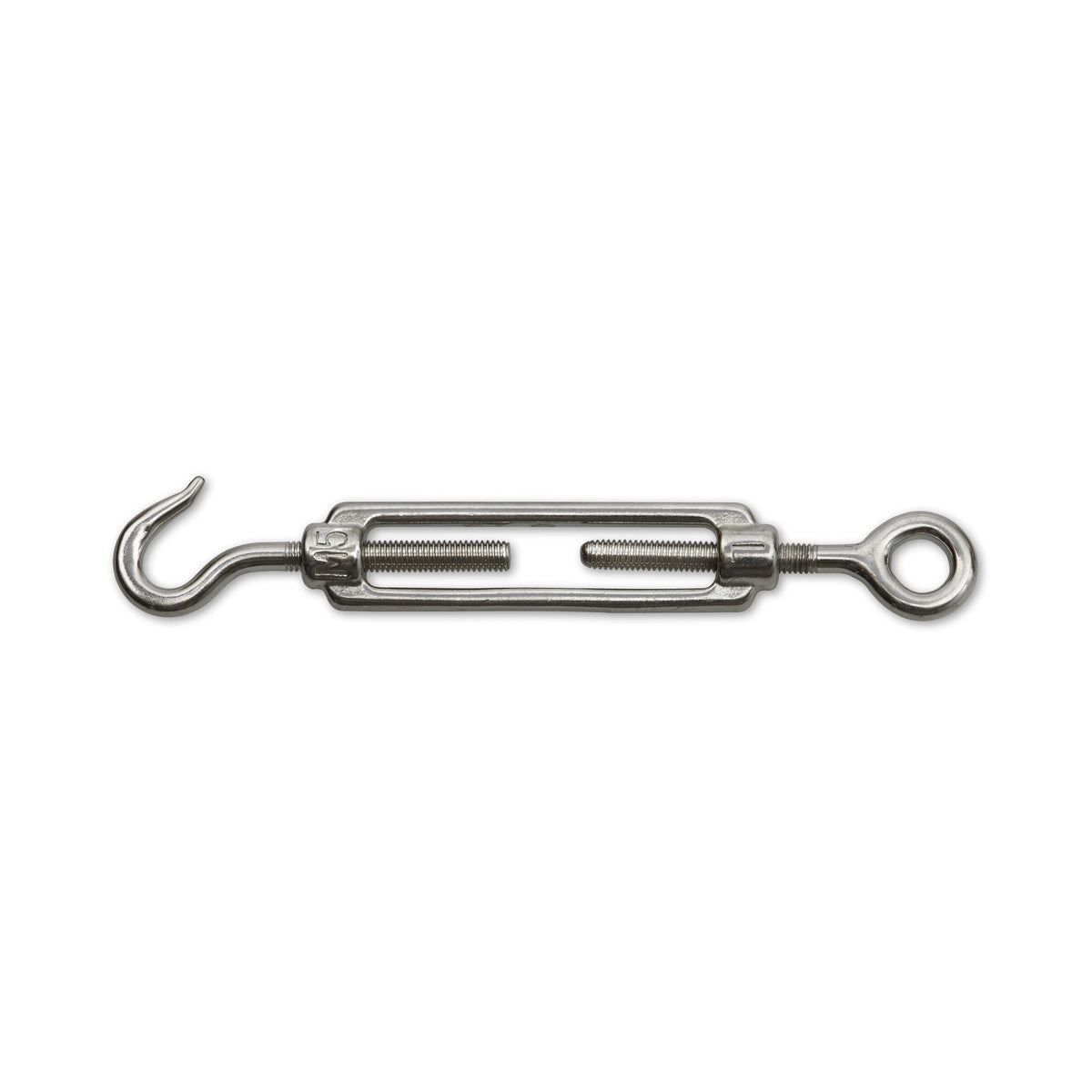

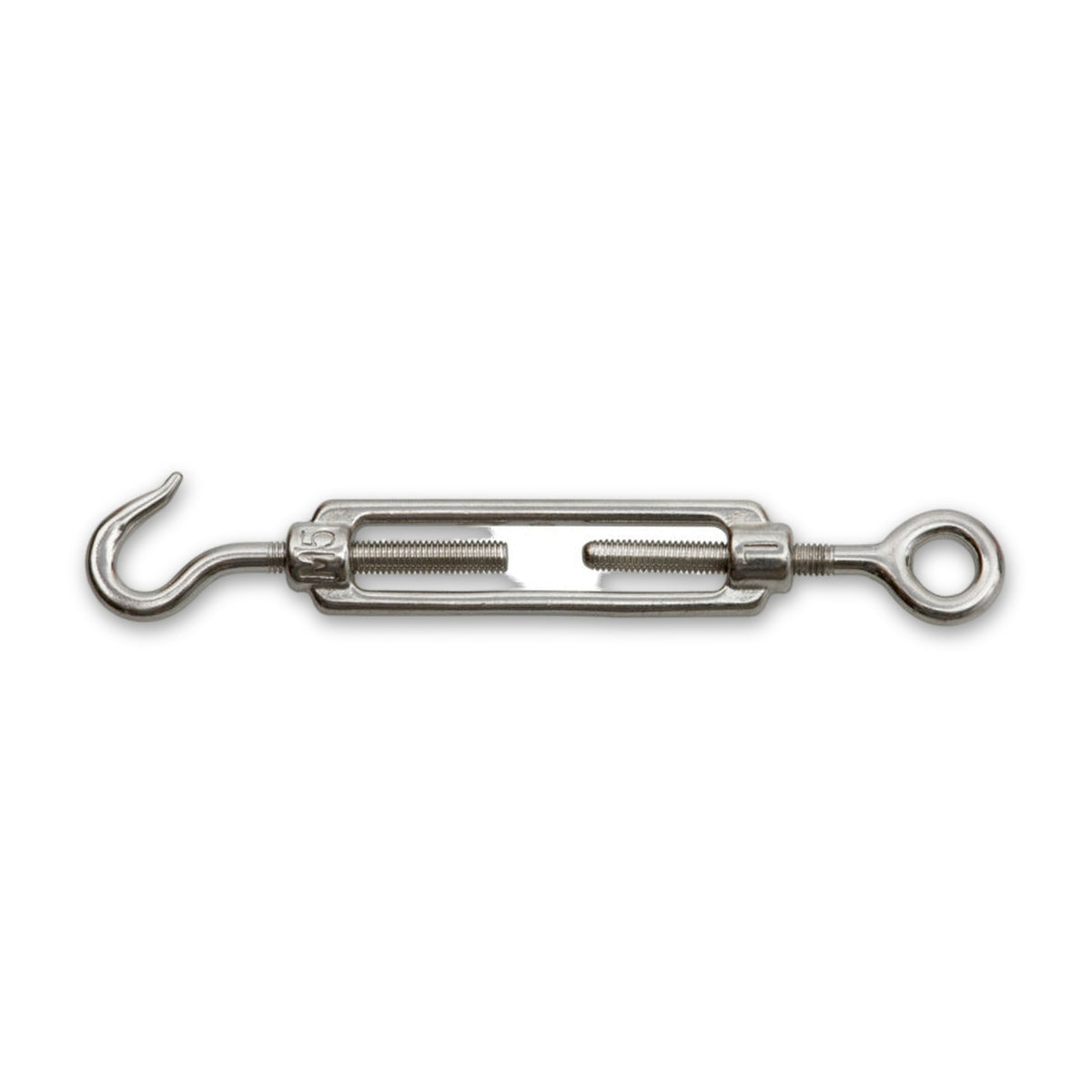

Spannschloss Haken und Öse, Edelstahl A4, ähnlich DIN 1480

Der Werkstoff trägt hier keinen Überzug

Ein Spannschloss sitzt mitten in einer gespannten Linie, oft im Freien und meist an einer Stelle, an der später noch einmal nachgezogen wird. Diese Reihe besteht aus Edelstahl A4, der Werkstoff geht also durch das ganze Bauteil und liegt nicht als Schicht darauf, die beim Einhängen oder beim Drehen verletzt werden könnte. Gespannt werden damit Seile, Ketten und Drähte in untergeordneten Belastungsfällen; tragende Konstruktionen bleiben ausgenommen, und eine Belastung wird für diese Ware nicht zugesichert.

Zwei der drei Größen teilen sich die Baulänge

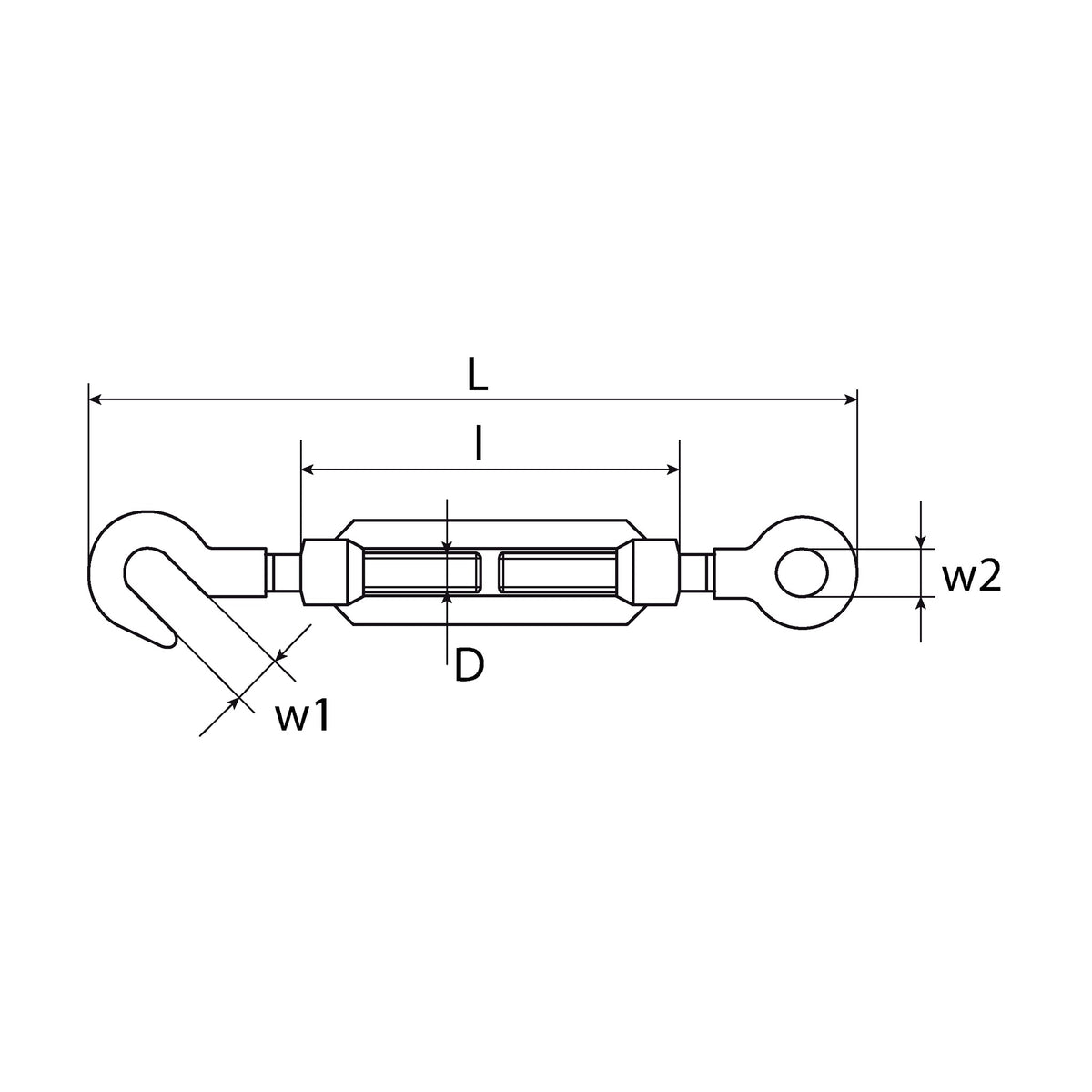

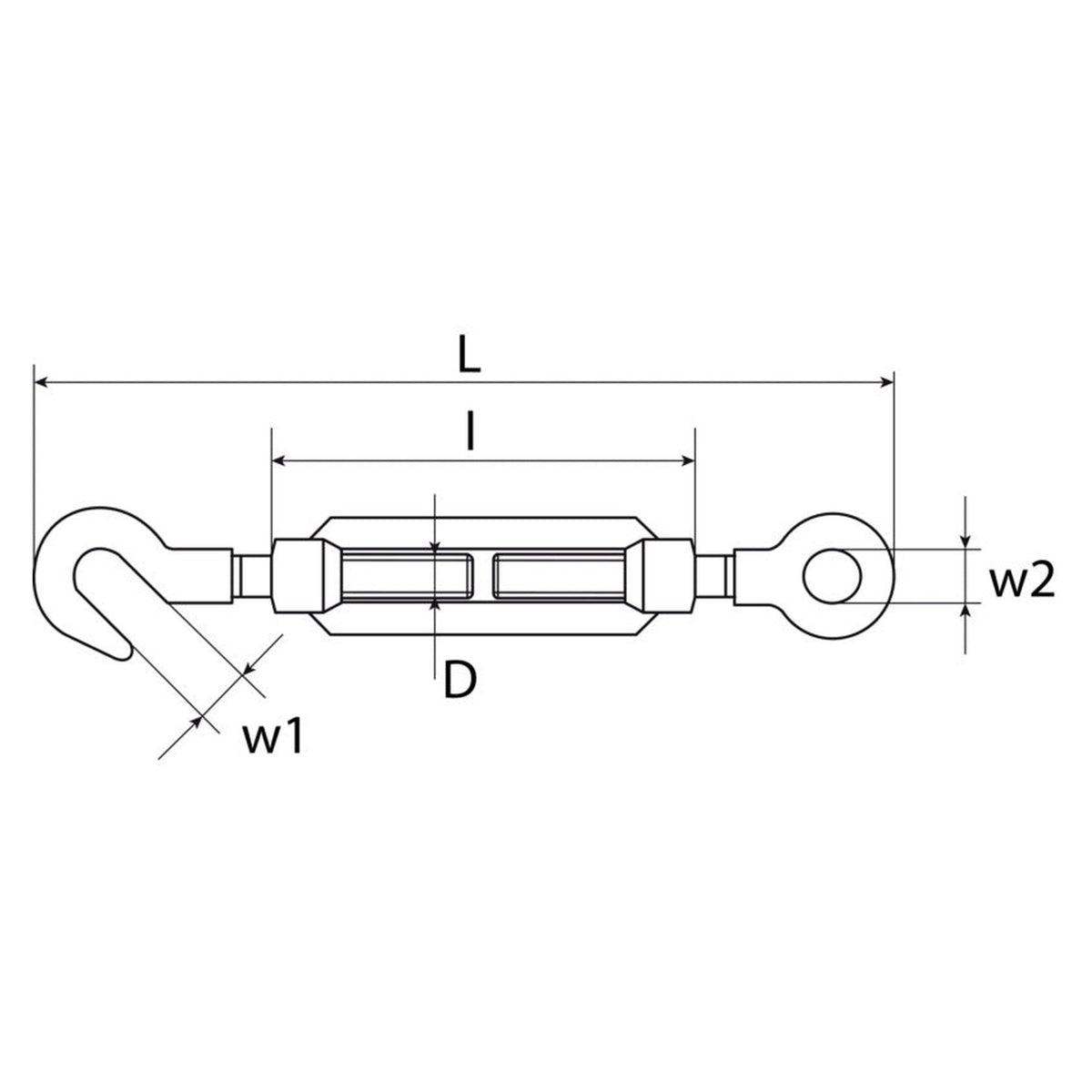

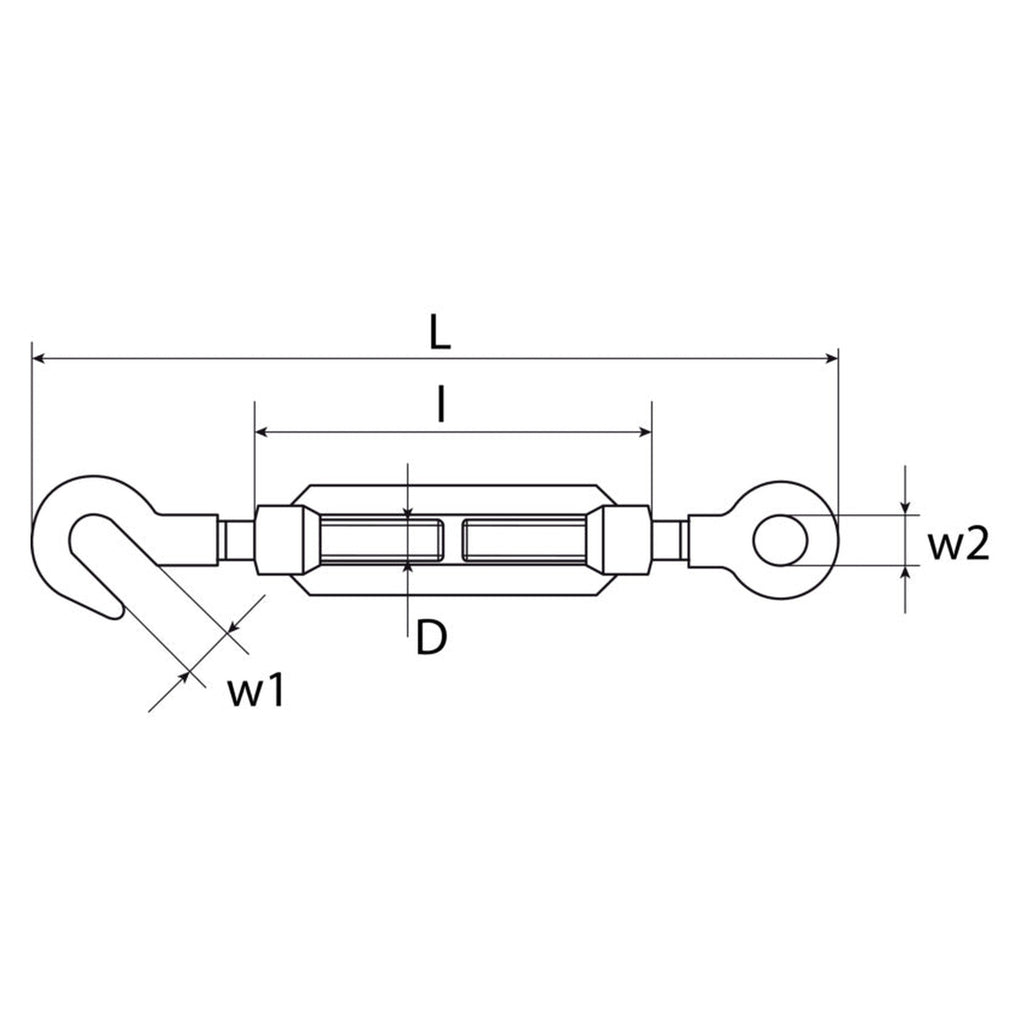

Die kleinste Ausführung trägt M5 an einer Spannschlossmutter von 70 mm und kommt auf 45 mm Nachstellweg bei 165 mm größter Länge. Bei M6 und M8 misst die Mutter jeweils 110 mm, der Unterschied steckt im Gewinde: M6 lässt 80 mm nachstellen, M8 nur 75 mm, obwohl seine größte Länge mit 257 mm um 5 mm über der von M6 liegt. Wer weiß, wie weit ein Draht über die Jahre nachgibt, vergleicht deshalb den Nachstellweg und nicht die Gewindegröße.

Was an den beiden Enden vorgegeben ist

• Öffnungsweite 9 bis 11 mm: Durch diesen Spalt muss das Gegenstück am Hakenende passen, etwa ein Kettenglied, ein Ring oder eine Kausche. Eine Sicherung, die das Eingehängte am Herausrutschen hindert, gehört nicht zu dieser Reihe.
• Augendurchmesser 8 bis 11 mm: Das andere Ende ist geschlossen. Eingefädelt wird dort beim Aufbau, oder es kommt ein eigenes Verbindungsglied dazwischen.
• Keine Kraftangabe am Bauteil: Weder Tragfähigkeit noch Bruch- oder Spannkraft sind für diese Ausführungen beziffert, und aus Gewindegröße, Baulänge oder Werkstoff lässt sich keine solche Zahl ableiten.

Häufige Fragen

Was sagt der Zusatz ähnlich bei der Normangabe?

Die Bauform folgt der Gestalt, die unter DIN 1480 bekannt ist: eine geschmiedete Mutter in offener Form mit zwei eingeschraubten Enden. Das Wort ähnlich hält zugleich fest, dass die Übereinstimmung mit dieser Norm nicht behauptet wird. Maße und Eigenschaften sind deshalb der jeweiligen Ausführung zu entnehmen und nicht einer Normtabelle.

Lässt sich damit eine Last heben oder eine Ladung zurren?

Für beides gelten eigene Regeln, und beide Male fehlt diesem Bauteil, was dort verlangt wird. Ein Anschlagmittel führt seine Tragfähigkeit mit, entweder in den Unterlagen am Einsatzort oder dauerhaft am Teil selbst. Ein Spannelement der Ladungssicherung braucht eine Spindelausdrehsicherung, eine Hakensicherung gegen unbeabsichtigtes Aushängen und eine Kennzeichnung mit Zurrkraft und Spannkraft. Zum Halten, Sichern oder Auffangen von Personen kommt das Spannschloss ebenfalls nicht in Frage.
