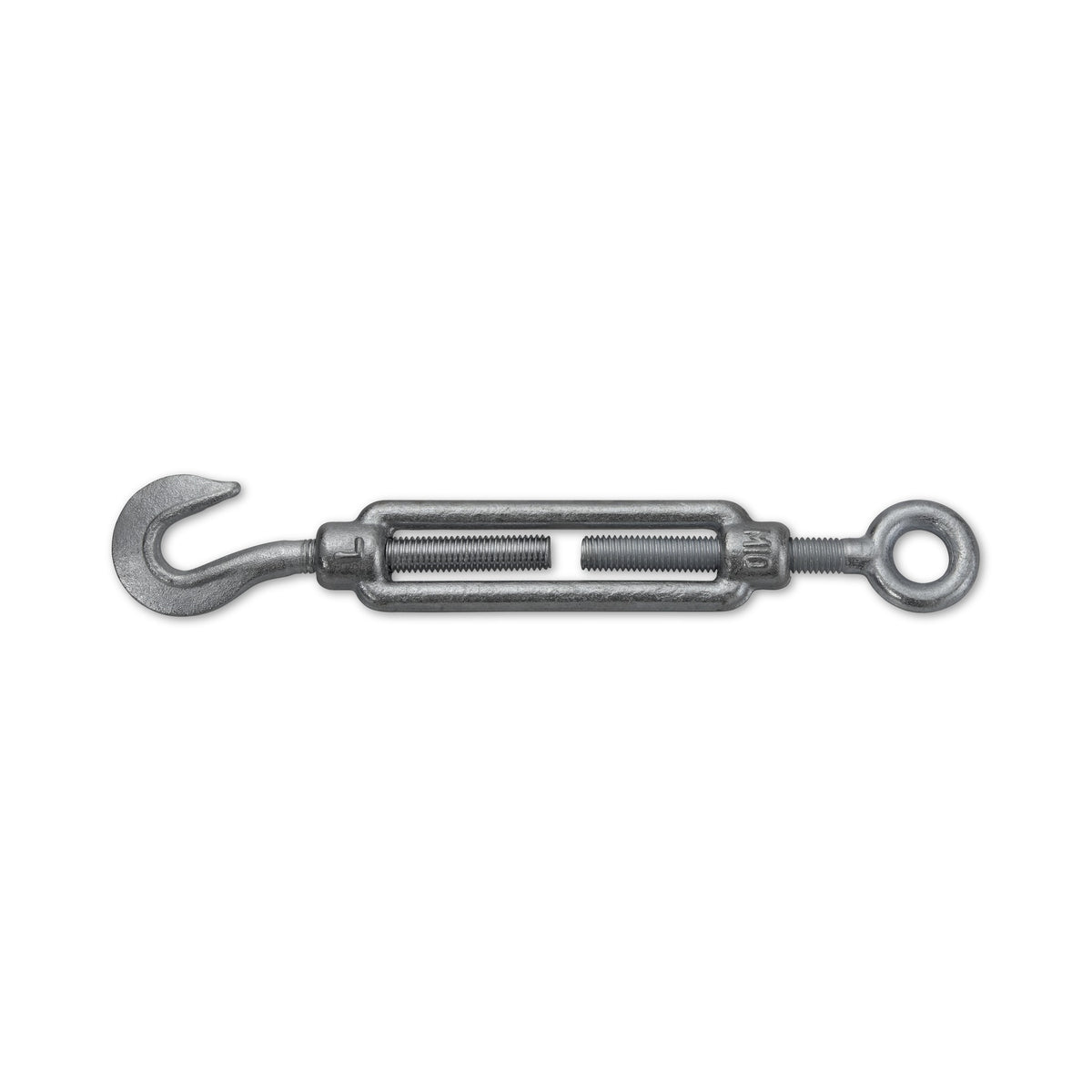

Spannschloss Haken und Öse M10 × 125, Stahl verzinkt, DIN 1480

Der Durchhang verschwindet durch eine Drehung in der Mitte

Ein Seil, ein Draht oder eine Kette hängt nach dem Anbringen fast immer ein Stück durch. Das Spannschloss sitzt mitten in dieser Linie: Am einen Ende greift ein Haken, am anderen eine Öse, dazwischen liegt die Spannschlossmutter. Die beiden Enden sind gegenläufig geschnitten, eines rechtsgängig und eines linksgängig. Beim Drehen der Mutter wandern Haken und Öse deshalb zugleich nach innen, und zwar ohne dass sich das Seil selbst mitdrehen muss.

Wie viel Weg zum Nachspannen bleibt

Der Nachstellweg ist mit 85 mm angegeben, die größte Länge mit 298 mm. So viel steht zur Verfügung, um eine Linie stramm zu ziehen und sie später noch einmal nachzuziehen, wenn sie sich gesetzt hat. Gedacht ist das Spannschloss für das Spannen von Drähten, Seilen und Ketten. Tragende Konstruktionen bleiben ausgenommen, und eine zulässige Belastung ist für diese Ausführung nirgends beziffert.

Zwei ungleiche Enden und ein geschmiedeter Körper

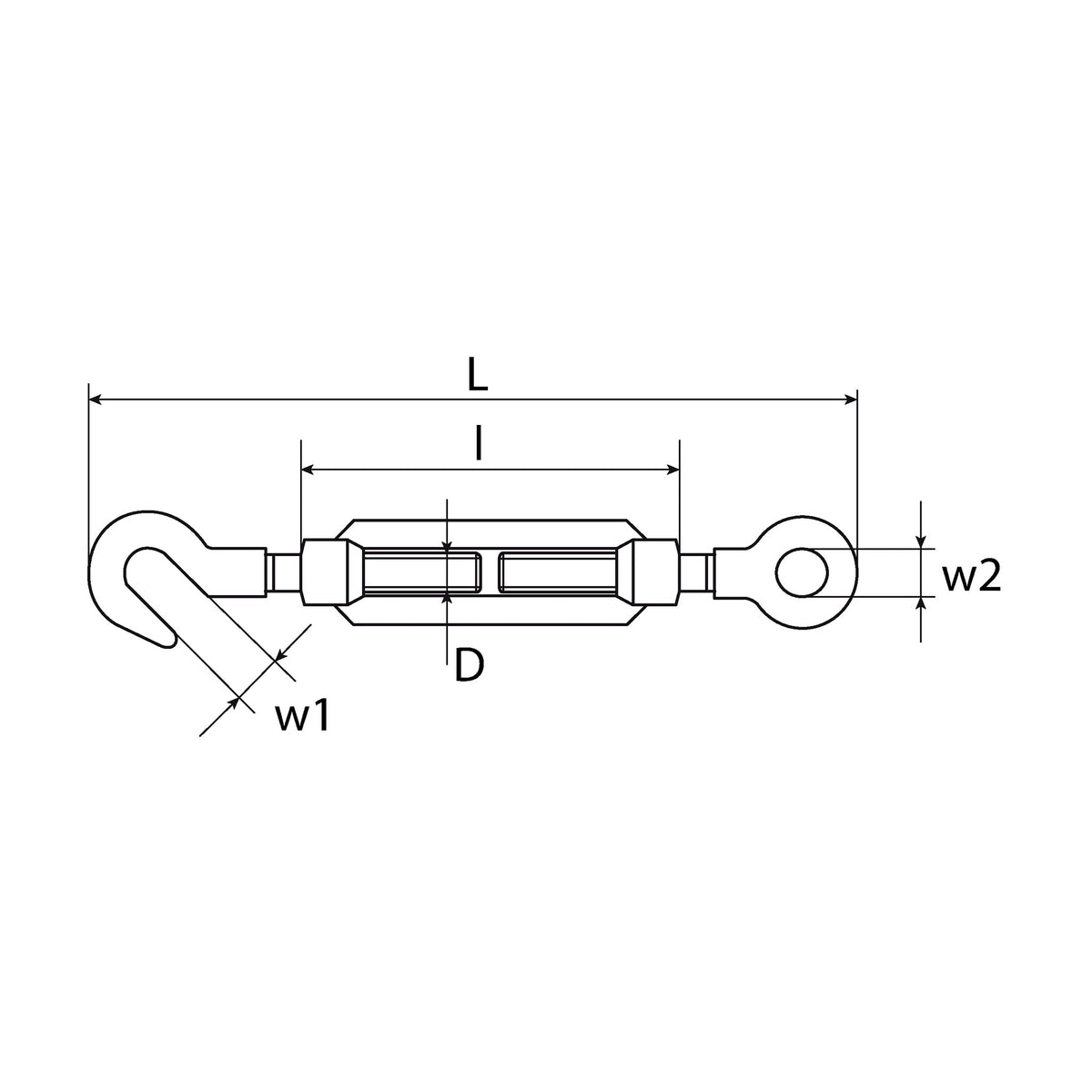

• Haken mit 13,5 mm Öffnung: Durch diese Weite muss das Gegenstück am einen Ende hindurch, etwa ein Ring, ein Kettenglied oder eine Kausch.
• Öse mit 14 mm Augendurchmesser: Am anderen Ende ist der Durchgang geschlossen. Eingefädelt wird dort beim Aufbau, oder es kommt ein Verbindungsglied dazwischen.
• Gesenkschmiedet und verzinkt: Haken, Öse und Spannschlossmutter sind im Gesenk geschmiedet, der Stahl ist galvanisch verzinkt. Zur Dicke der Zinkschicht und zur Dauer im Freien sagt die Oberflächenangabe nichts.

Häufige Fragen

Was besagt die Normangabe?

DIN 1480:2005-09 trägt den Titel Spannschlossmuttern, geschmiedet in offener Form, und legt Eigenschaften solcher Muttern aus Stahl für die Nenngrößen M6 bis M56 fest. Die Nummer ordnet damit ein Bauteil ein. Eine Tragfähigkeit, eine Bruchkraft oder eine zulässige Spannkraft geht aus ihr nicht hervor.

Taugt das Spannschloss zum Zurren einer Ladung oder zum Heben?

Beides sind eigene Felder mit eigenen Regeln. Anschlagmittel tragen eine Kennzeichnung, der sich die Tragfähigkeit entnehmen lässt; Spannelemente der Ladungssicherung brauchen eine Sicherung gegen das Ausdrehen der Spindel und Haken eine Sicherung gegen unbeabsichtigtes Aushängen. Solche Einrichtungen und solche Werte sind hier nicht zugesagt. Damit scheidet das Spannschloss aus als Zurrmittel, als Teil eines Anschlagmittels oder eines Hebezeugs, als Glied einer Absturzsicherung und als Aufhängung für Schaukel, Sport- oder Klettergerät.
