Spanplattenschraube HX Senkkopf mit Fräsrippen, Teilgewinde, verzinkt

Rippen am Kopf, Lamellen am Gewinde

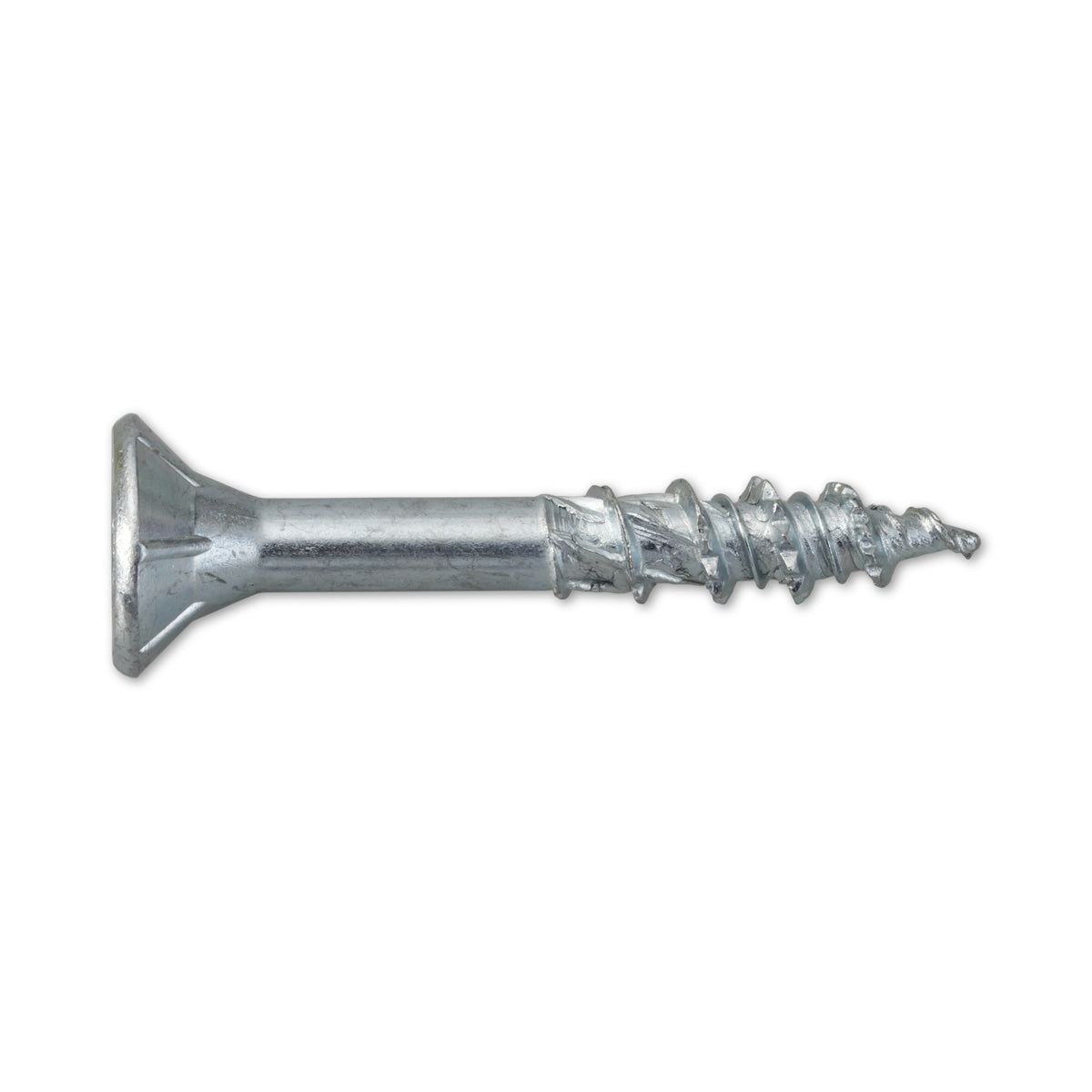

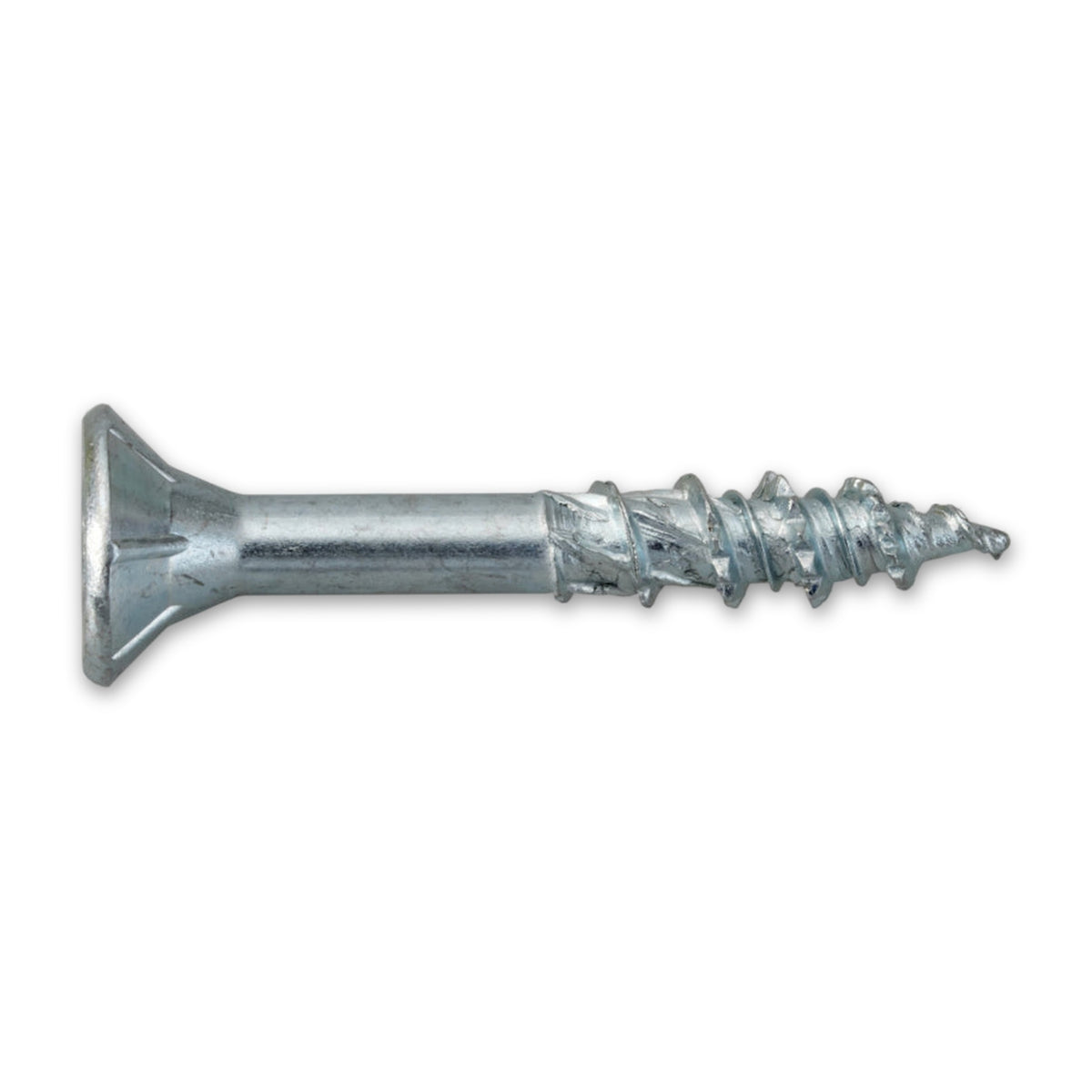

Zwei Merkmale prägen diese Ausführung. Unter dem Senkkopf stehen Fräsrippen, angeführt für ein flächenbündiges Versenken des Kopfes. Am Gewinde sitzen Lamellen und eine Schneidrille, angeführt dafür, die Holzfasern freizuräumen statt sie zu verdrängen, und die Späne nach hinten abzuführen. Beides betrifft den Vorgang des Eindrehens, nicht das, was die fertige Verbindung hält.

Gut die Hälfte des Schafts trägt Gewinde

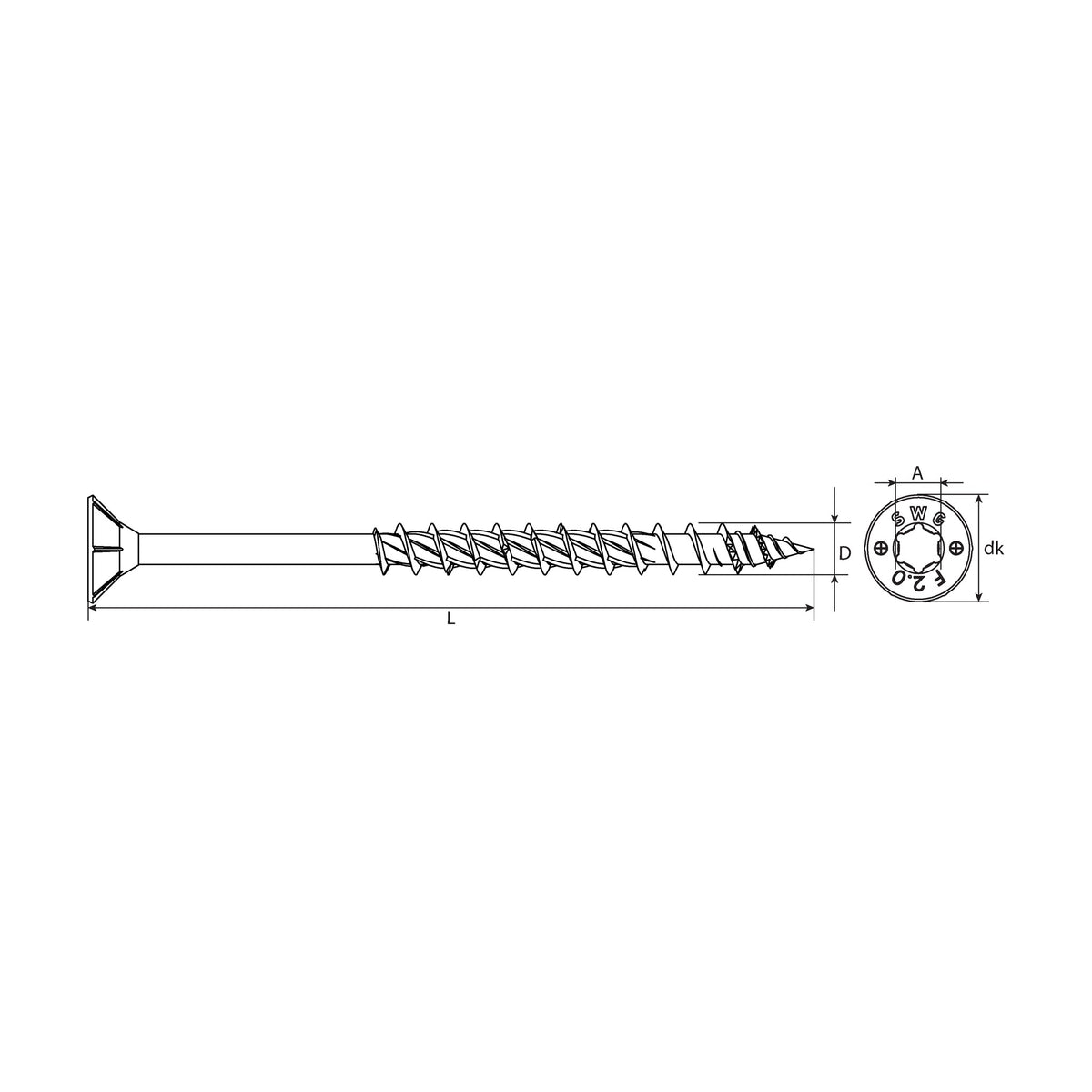

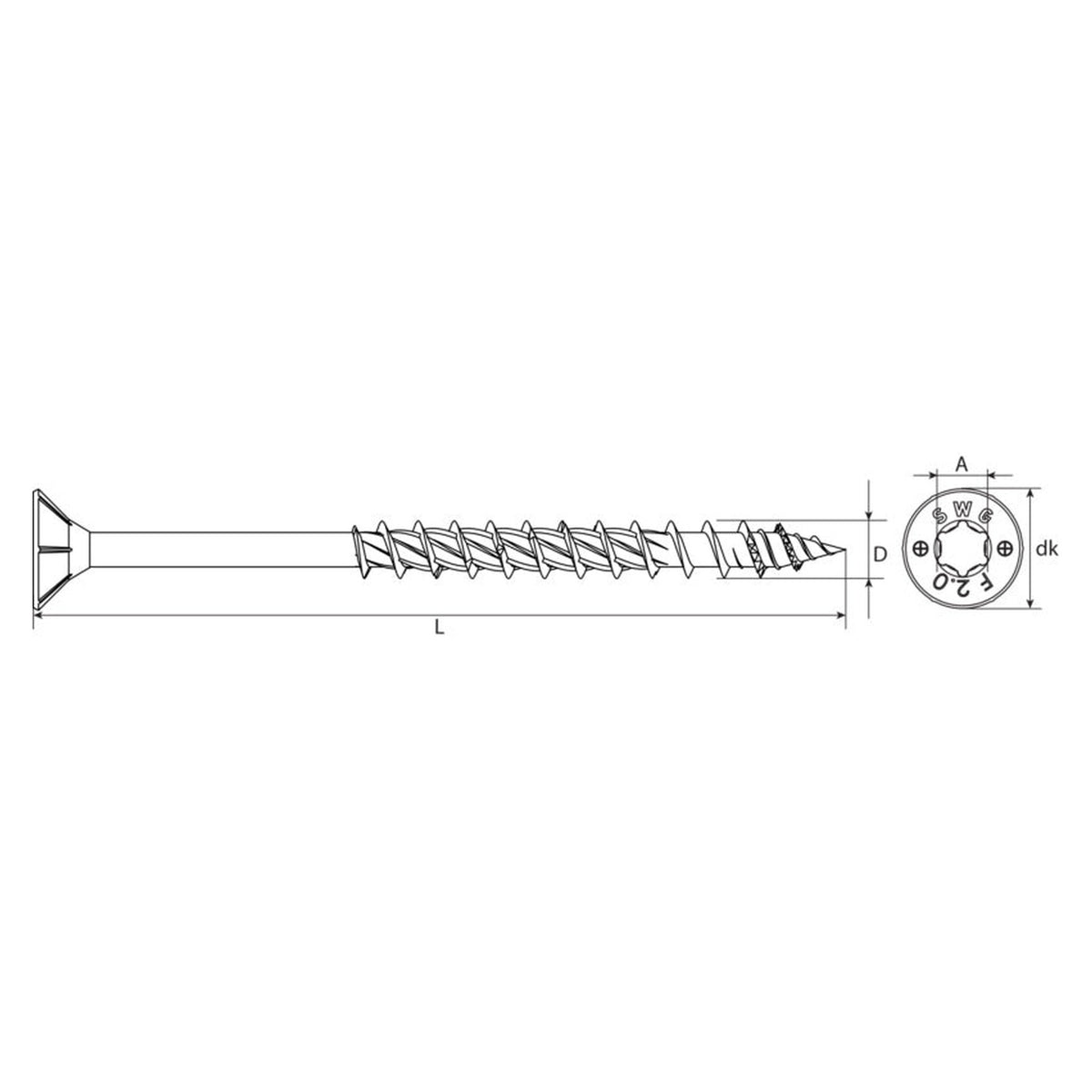

Bei 40 mm Länge greift das Gewinde über 21 mm, bei der einzigen längeren Ausführung mit 50 mm über 26 mm. Über dem Gewinde bleibt der Schaft glatt und greift dort nicht; erst dadurch rücken beim Anziehen beide Teile zusammen. Vier Größen stehen zur Wahl: 4,5, 5 und 6 mm bei 40 mm Länge, dazu 6 mm bei 50 mm.

Häufige Fragen

Was nimmt der Kopf von der Plattendicke weg?

Der Durchmesser liegt je nach Stärke bei 9, 10 oder 12 mm, und dabei zieht sich der Kopf 4,75 bis 6,25 mm tief ein. In einer dünnen Platte bleibt unter dem eingezogenen Kopf entsprechend wenig Werkstoff stehen, und das gehört vor der Wahl der Stärke bedacht.

Warum steht die Stärke 6 mm zweimal?

Diese Stärke ist die einzige mit zwei Längen. Von 40 auf 50 mm wächst dabei allein das Gewinde, von 21 auf 26 mm, während Kopfdurchmesser, Kopfhöhe und Antriebsgröße gleich bleiben. Eingedreht wird bei beiden mit HX30, bei 4,5 und 5 mm dagegen mit HX20; ein passender Einsatz gehört zu jeder Packung.
