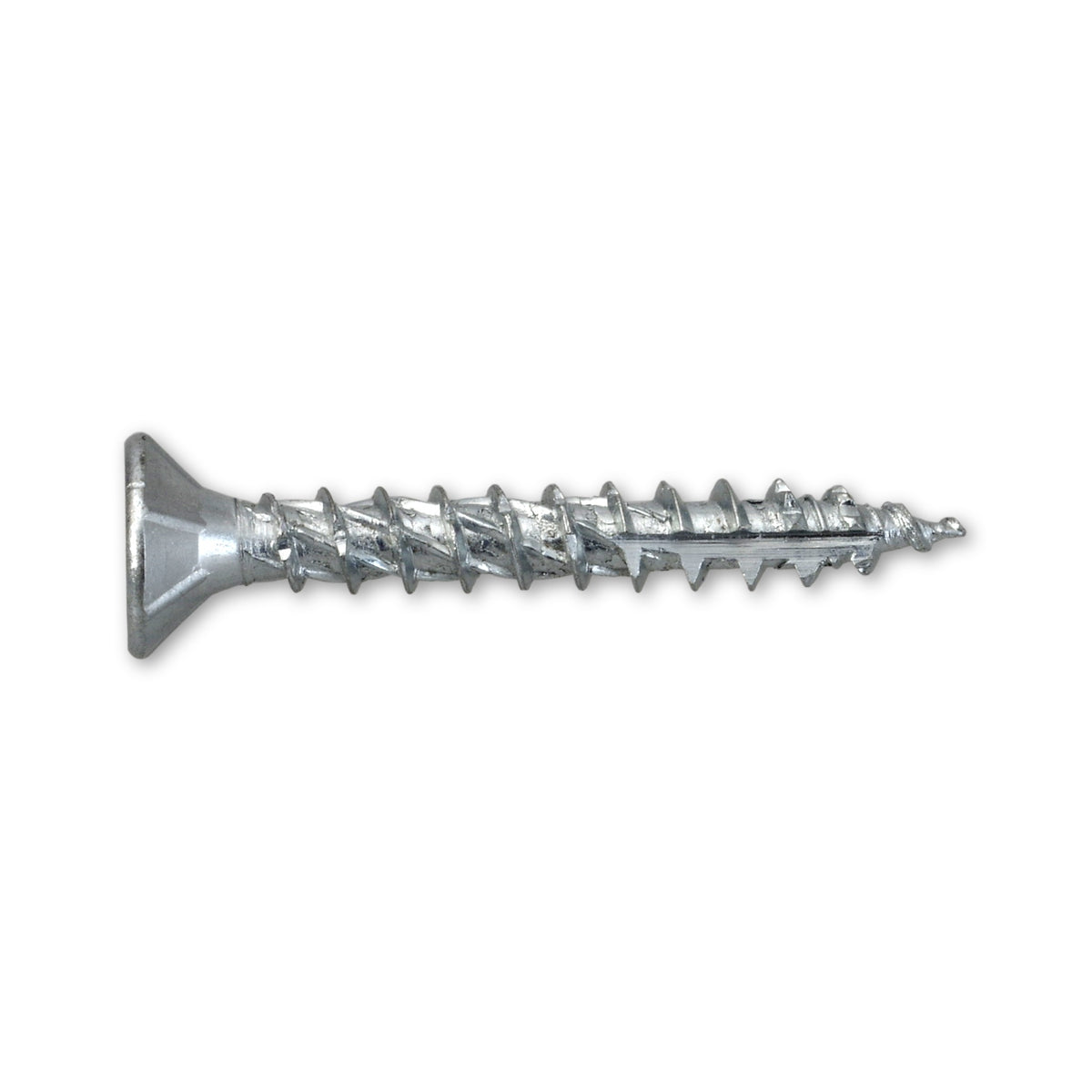

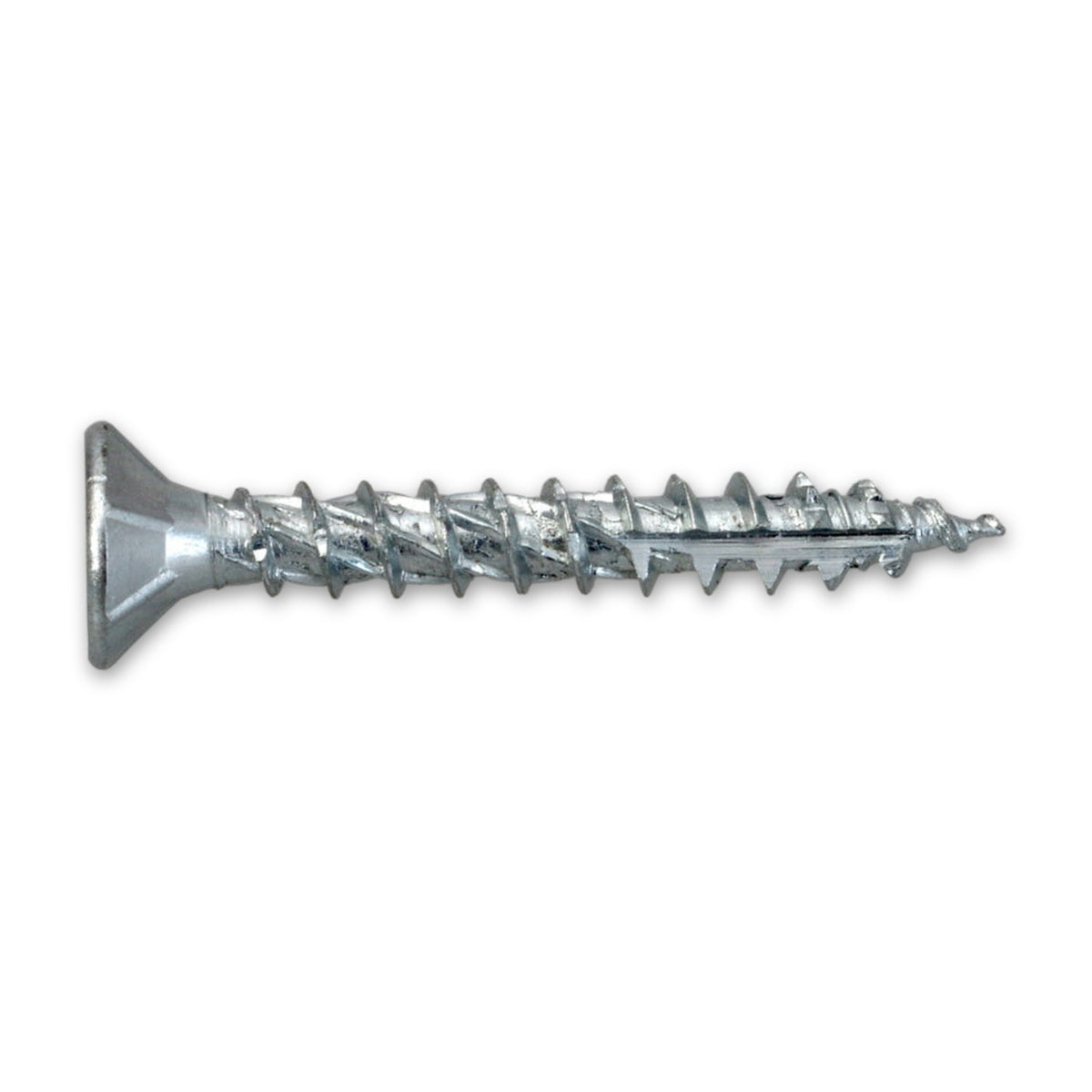

Spanplattenschraube HX Senkkopf, Vollgewinde, Schneidkerbe, verzinkt

Sechs von sieben Größen messen dreißig Millimeter

Was in dieser Reihe wechselt, ist fast durchweg die Dicke, nicht die Länge. Fünf Stärken von 3 bis 5 mm stehen bereit, und jede davon gibt es mit 30 mm. Allein 3,5 mm geht darüber hinaus und reicht bis 50 mm. Für kurze, feste Strecken im Möbel-, Laden- und Innenausbau ist die Reihe angeführt, und dort ist die Länge meist ohnehin vorgegeben: Übrig bleibt die Frage, wie dick die Schraube ausfallen soll.

Ein Kopf, halb so hoch wie breit

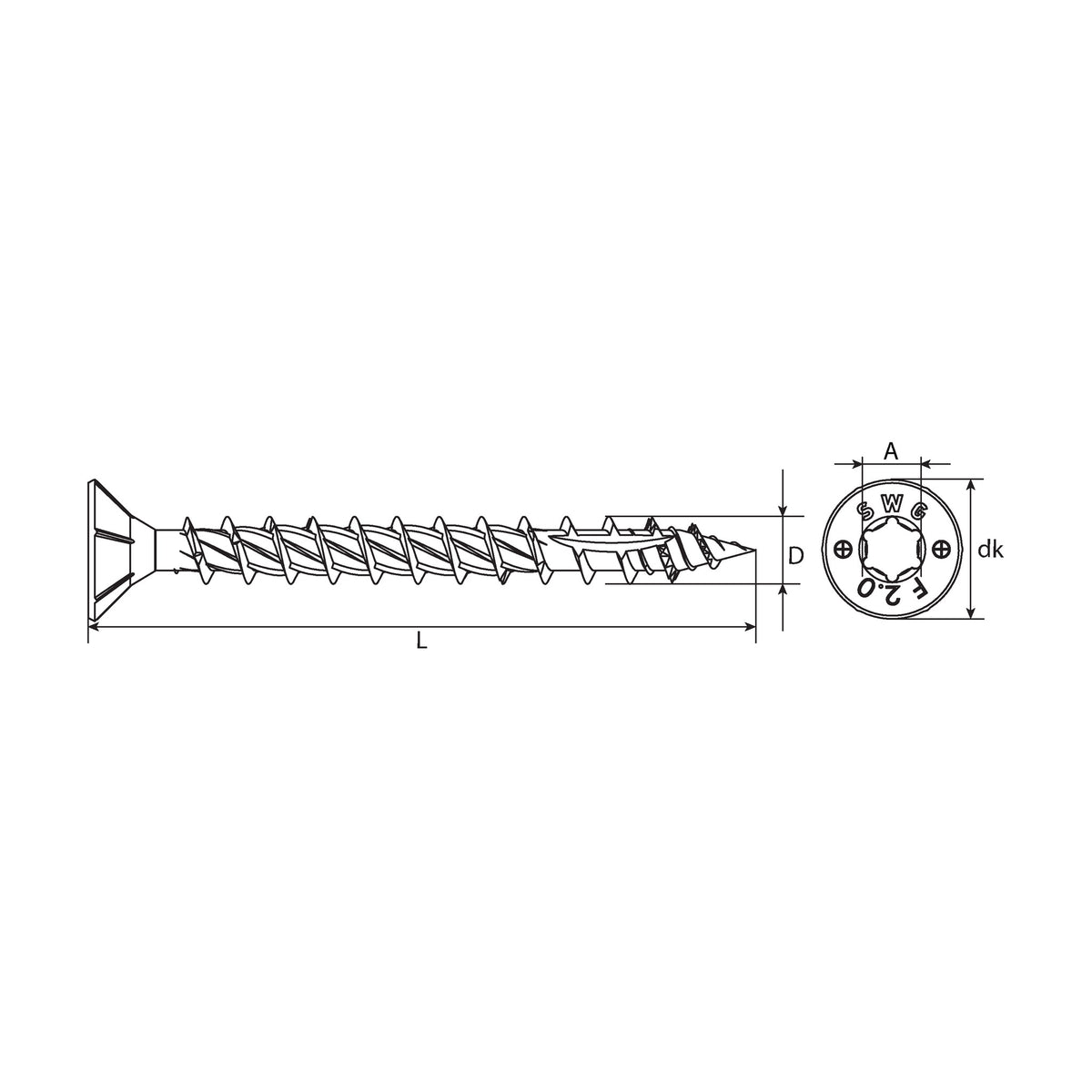

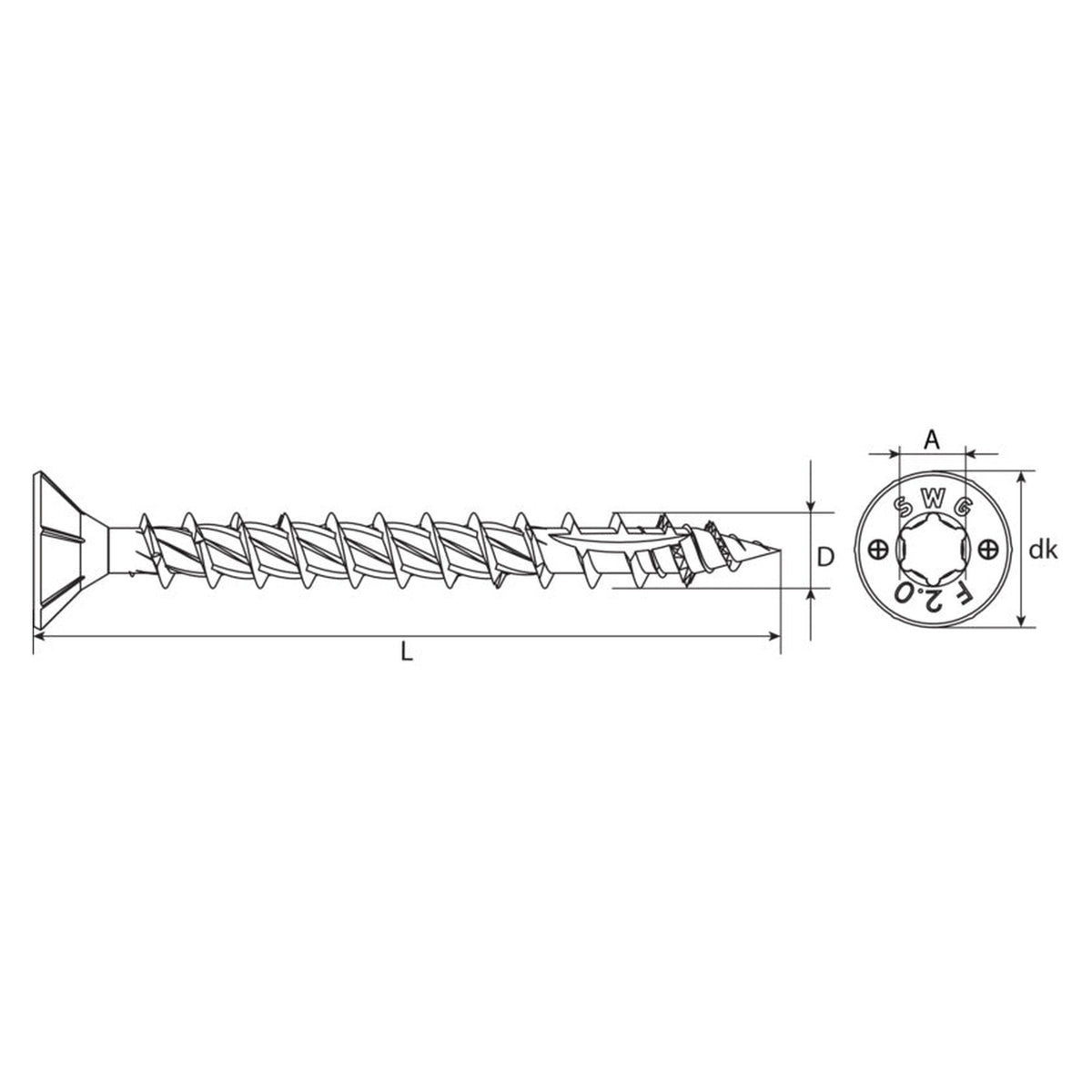

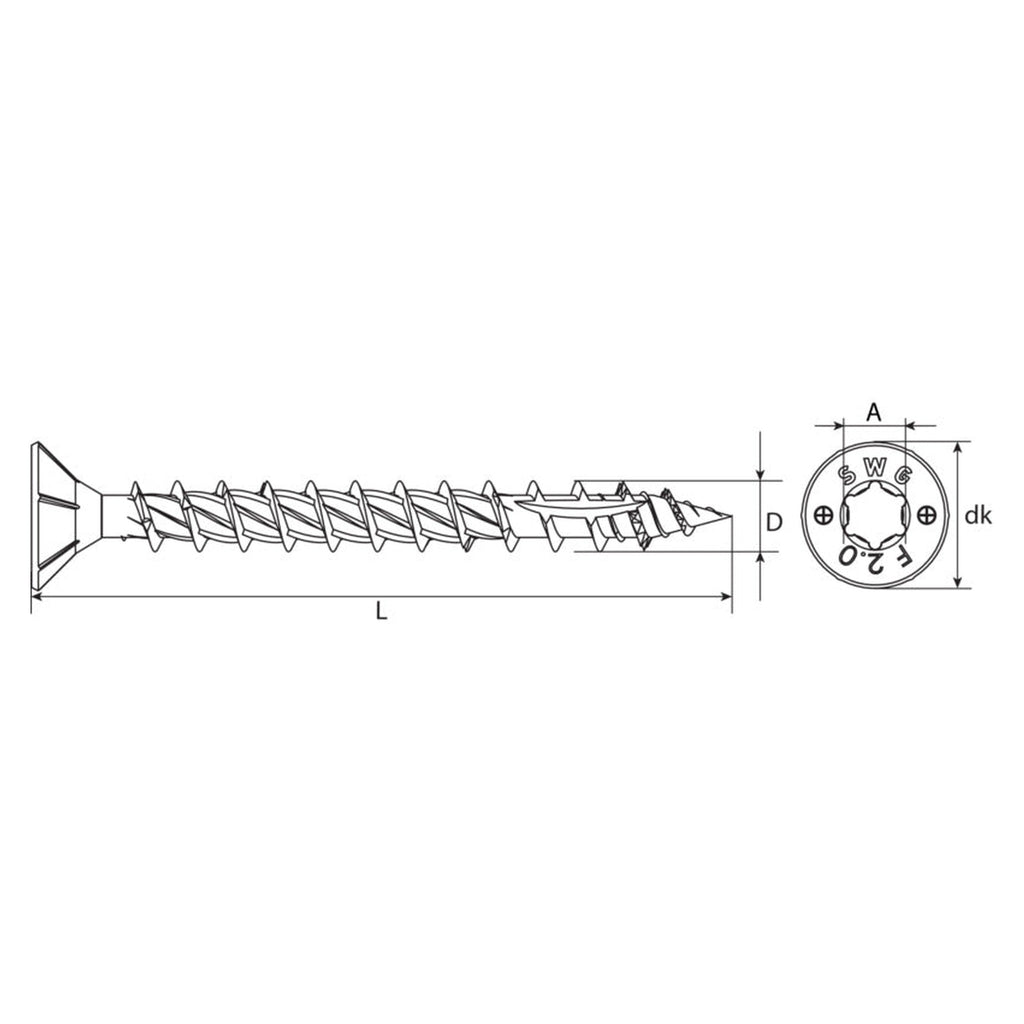

Bei jeder Stärke steht die Höhe des Senkkopfes etwa zur Hälfte seines Durchmessers: 6 mm zu 3,15 mm bei der dünnsten Ausführung, 10 mm zu 5,25 mm bei der dicksten. Bei 30 mm Gesamtlänge steckt damit rund ein Sechstel der Schraube allein im Kopf, und so viel Werkstoff will beim Versenken verdrängt sein. Unter dem Kopf sitzen dafür Fräsrippen; angeführt sind sie für das flächenbündige Versenken, außerdem eine Verstärkung am Übergang zum Schaft.

Was zur Ausführung gehört

• Gewinde bis unter den Kopf: Auf der kurzen Strecke bleibt damit kein Abschnitt ohne Griff. Zusammengeführt werden die Teile allerdings vorher, denn heranholen kann ein durchgehendes Gewinde sie nicht mehr.
• Innensechsrund HX10 und HX20: Die kleinere Größe trägt 3 und 3,5 mm, die größere alles darüber. Ein Bit gehört zur Packung, ein handelsüblicher Einsatz für den Innensechsrund lässt sich ebenso verwenden.

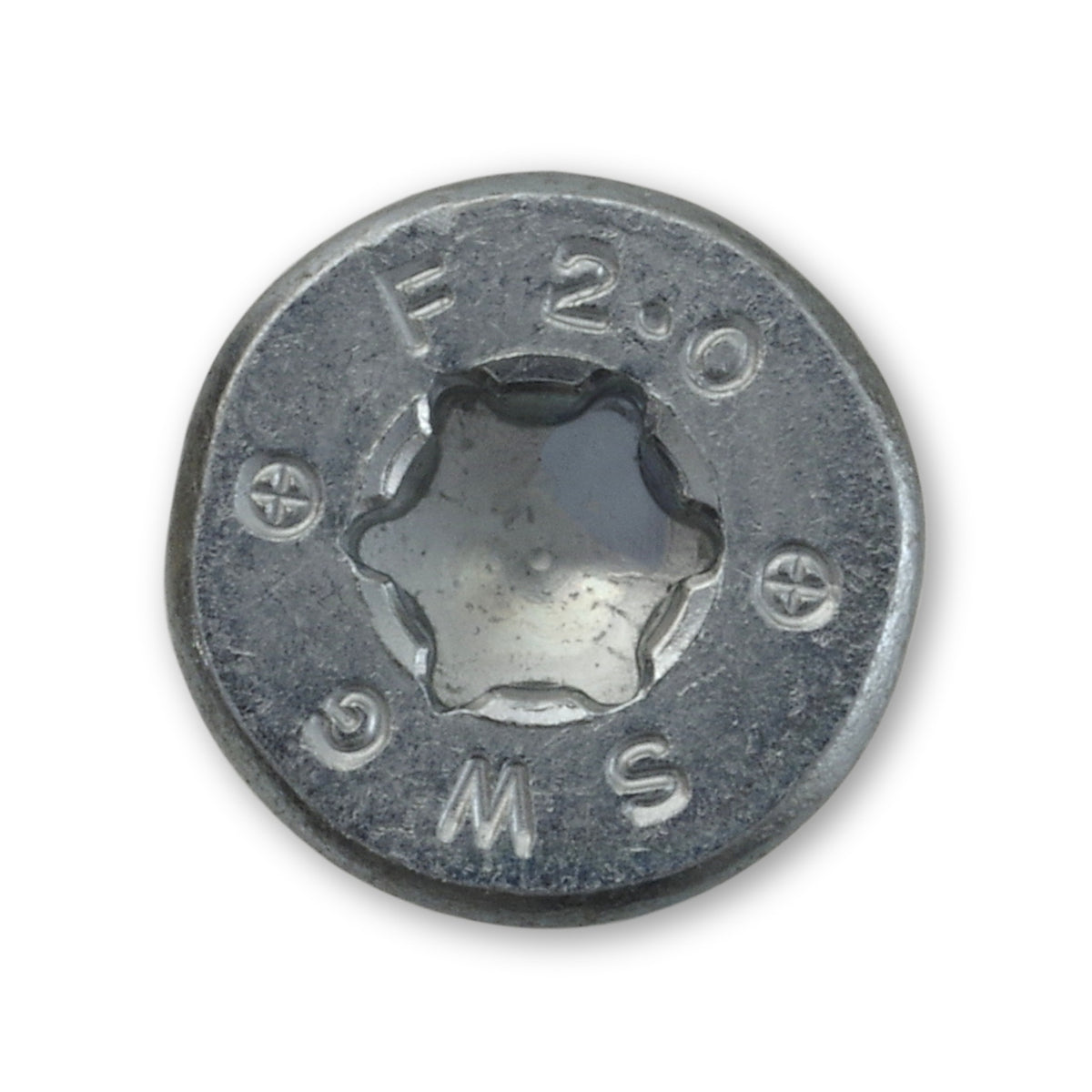

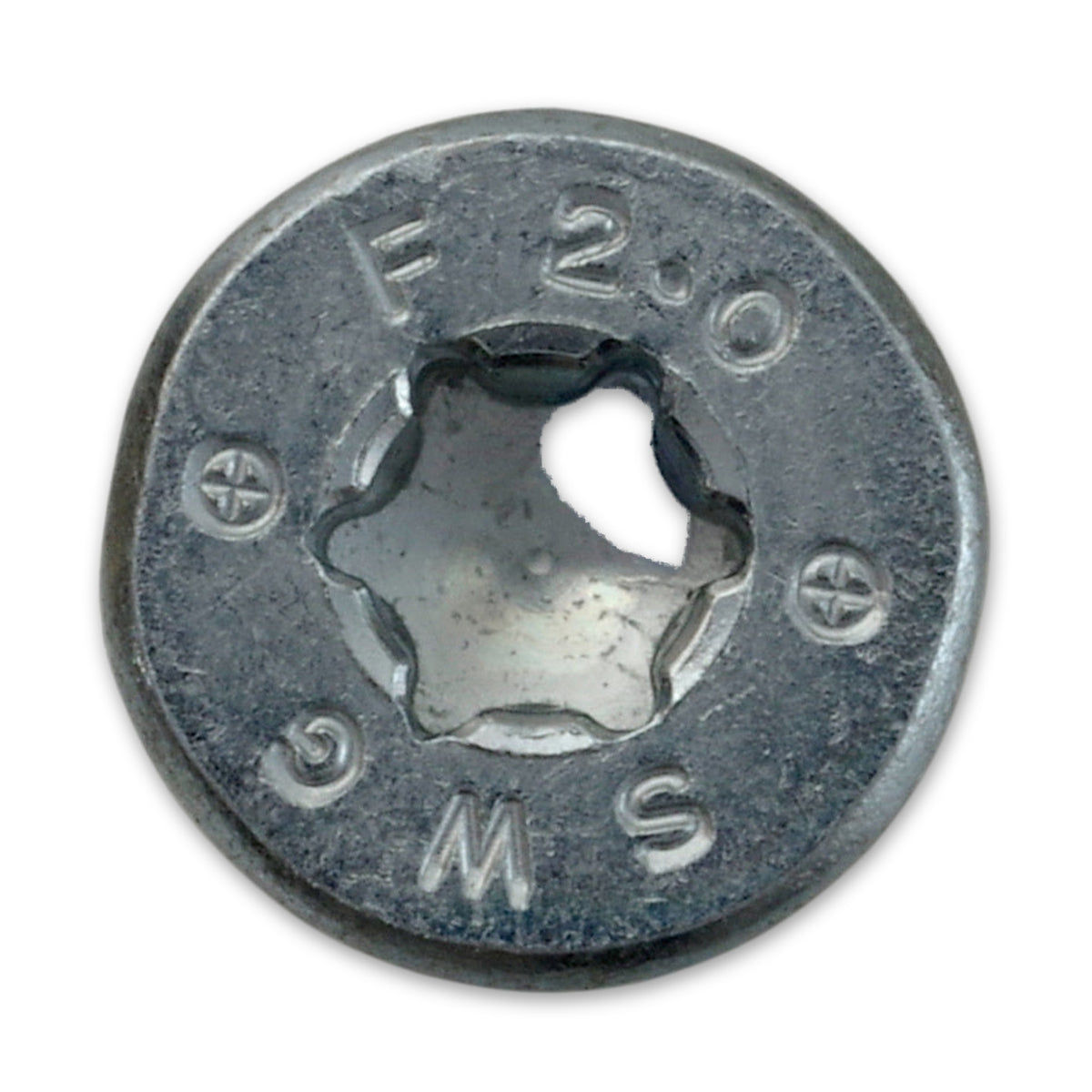

• Prägung im Kopf: Wer die Schraube gefertigt hat, steht im Kopf und bleibt auch an der eingedrehten Schraube lesbar. Über Maße oder Belastbarkeit sagt die Prägung nichts.

Häufige Fragen

Was legt die Gattung Spanplattenschraube fest?

Wenig. In den Normübersichten zu DIN 7505 ist sie mit Kreuzschlitz Form Z und Nenndurchmessern von 2,5 bis 6 mm geführt; eine dieser Übersichten vermerkt zugleich, dass technische Normen für sie nicht mehr bestehen und die Maße von Hersteller zu Hersteller auseinandergehen können. Hier sitzt im Kopf ohnehin ein Innensechsrund und kein Kreuzschlitz. Maßgeblich bleiben die Maße der gewählten Ausführung.

Was bringt die Kerbe an der Spitze?

Für diese Reihe ist sie mit einer verminderten Spaltneigung des Holzes angeführt, was Verschraubungen näher am Rand entgegenkommt. Eine allgemeine Regel für Holz- und Bauschrauben steckt darin nicht: Die Fachbeschreibung von Schneidspitzen bezieht sich auf Terrassenschrauben und wird hier nicht übertragen. Ob vorgebohrt wird, richtet sich nach der Verarbeitungsunterlage des Herstellers.
