Spanplattenschraube PZ Senkkopf mit Kopflochbohrung, verzinkt

Ein Loch im Kopf, in das der Zapfen der Kappe greift

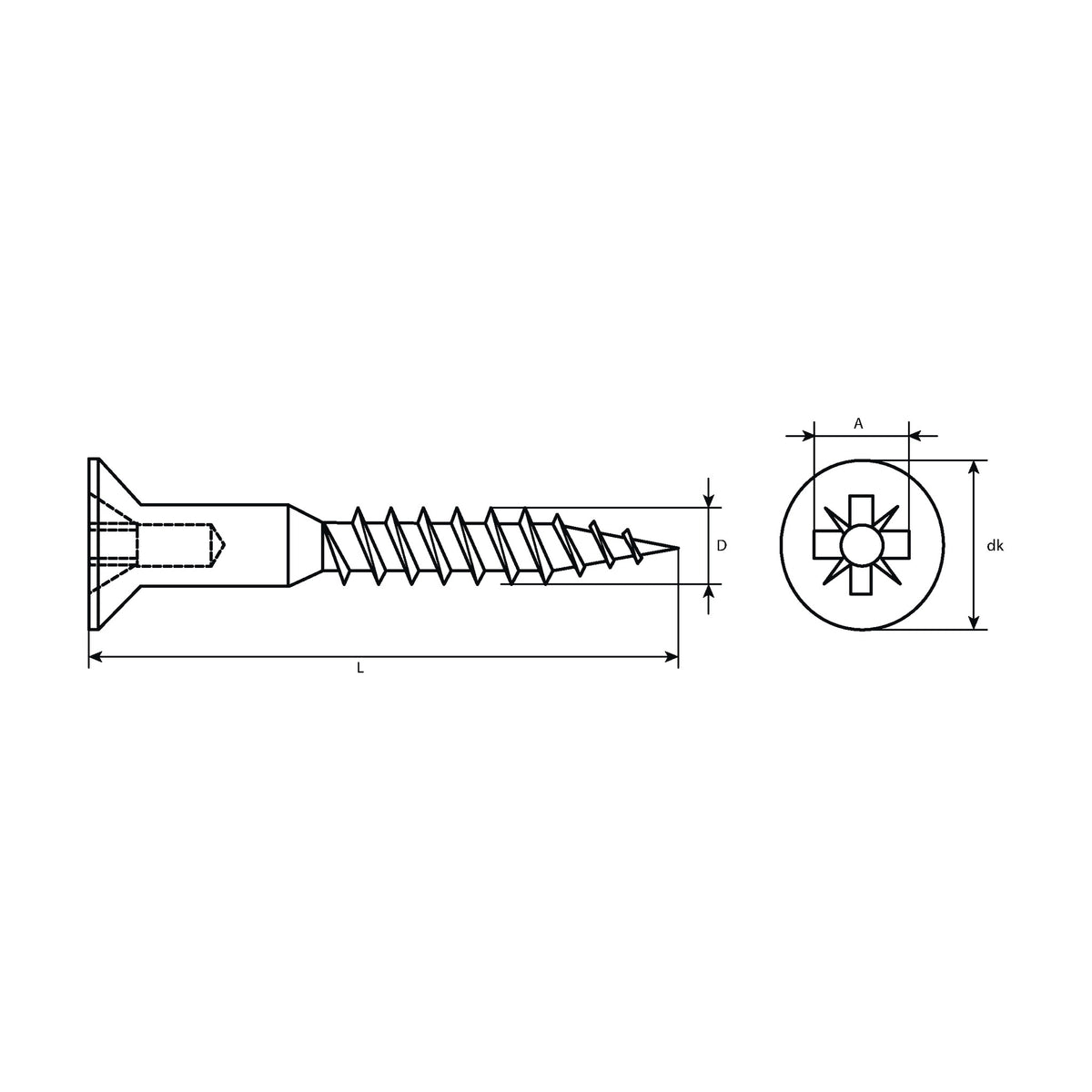

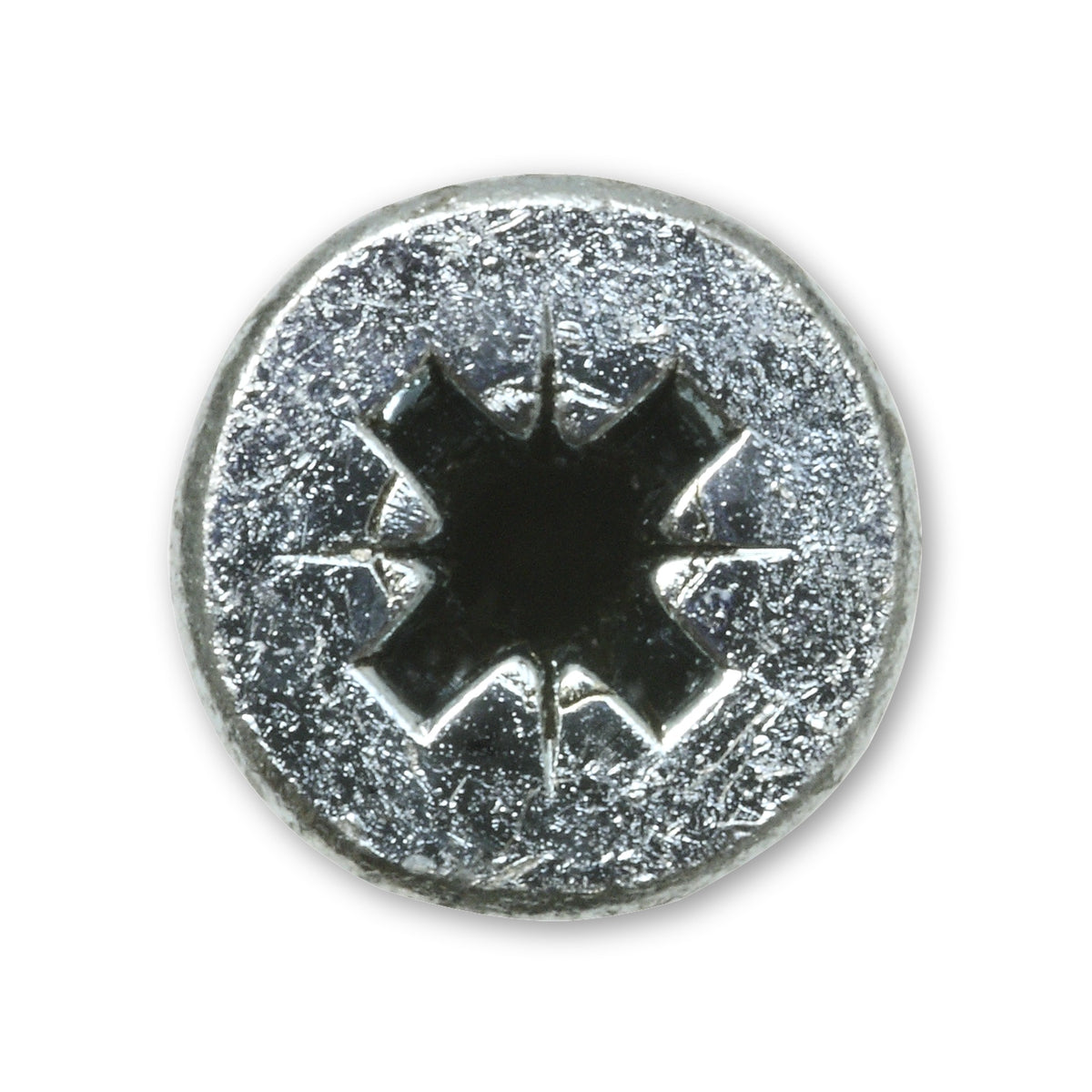

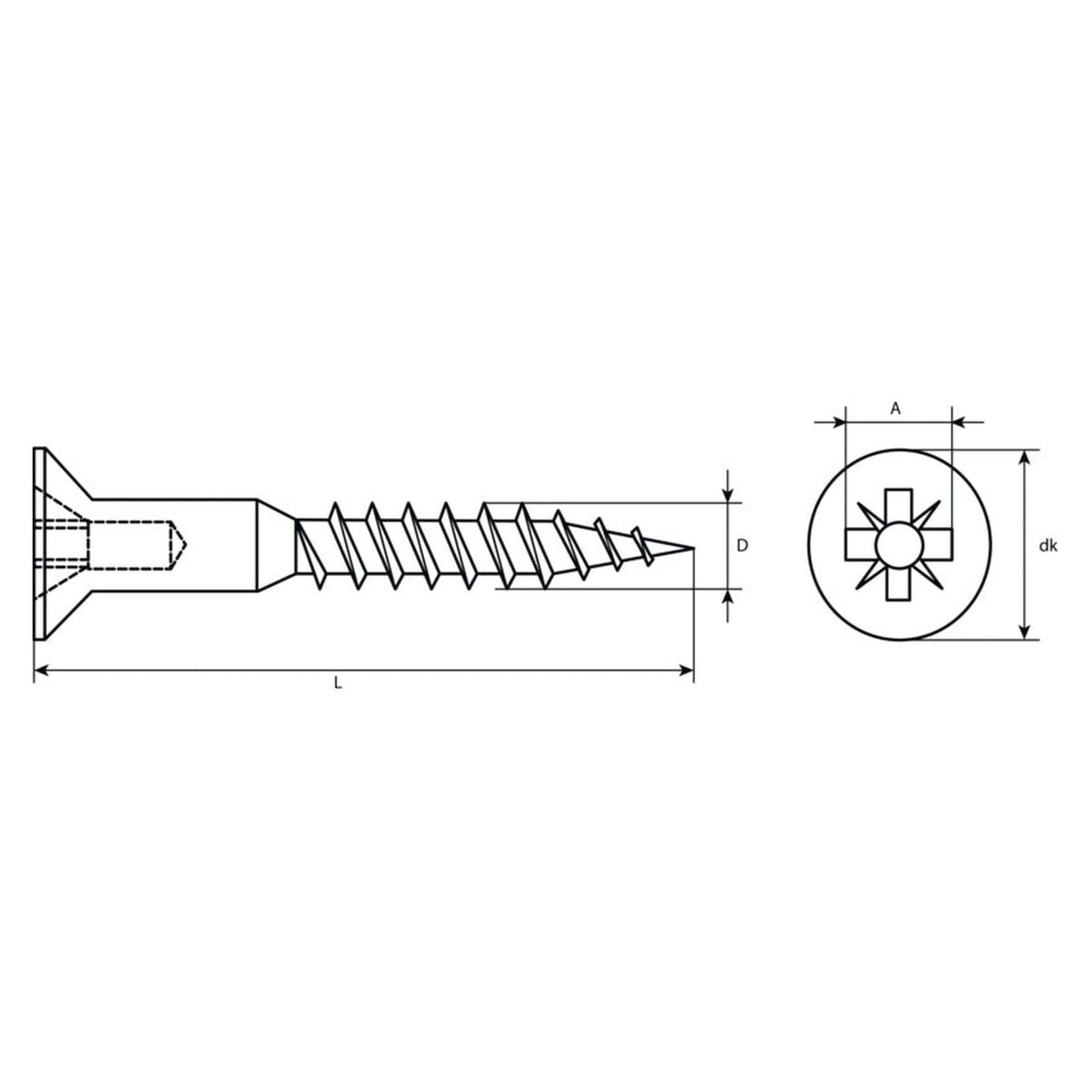

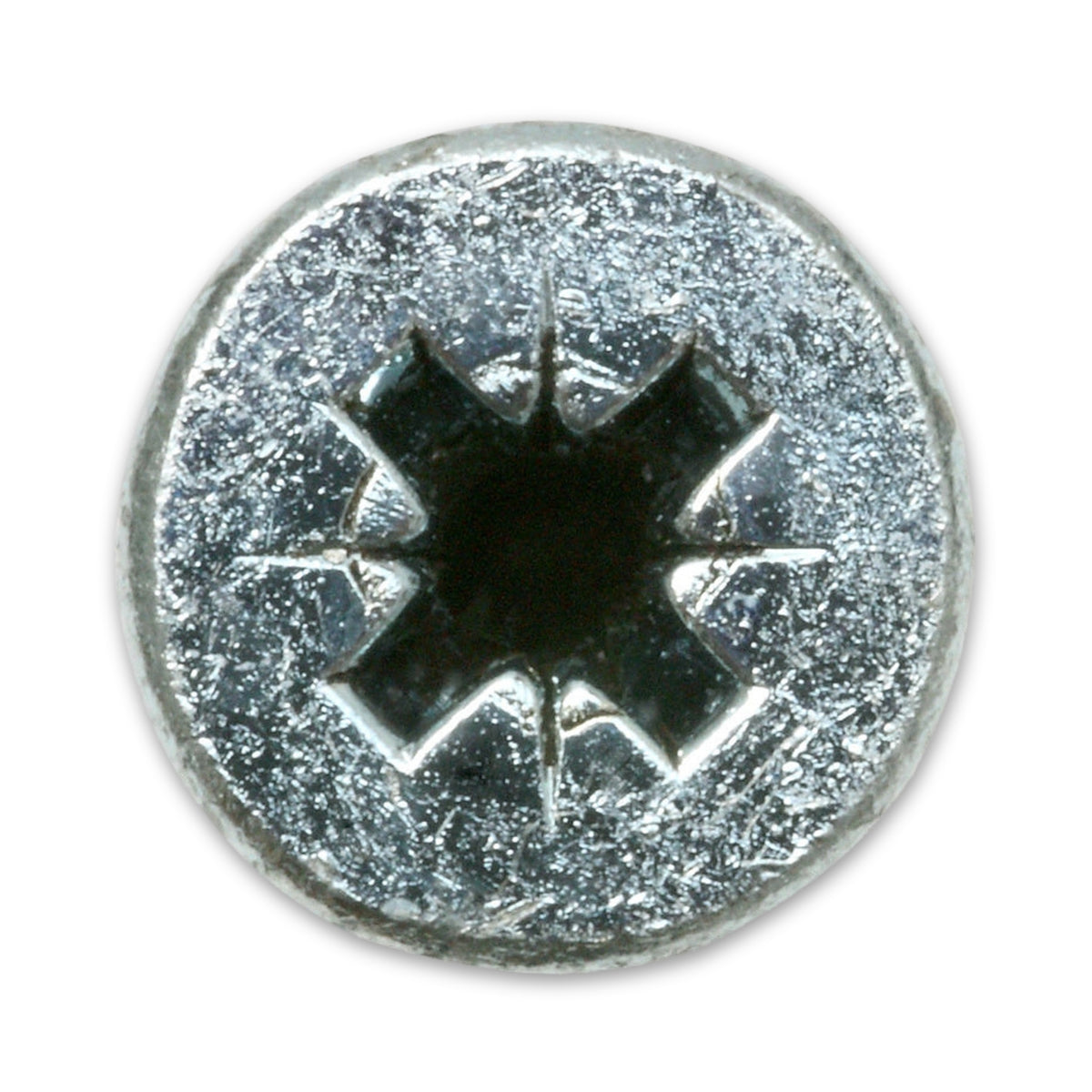

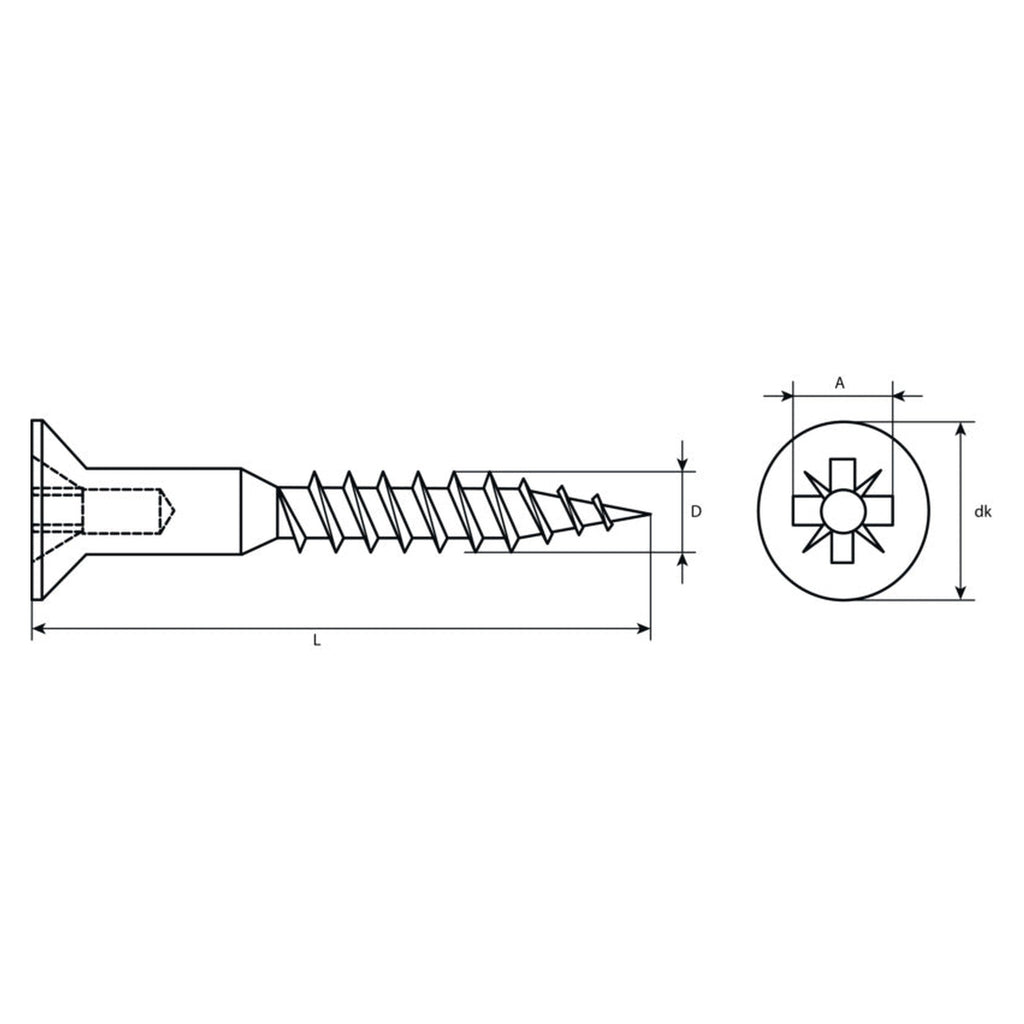

Mitten im Senkkopf sitzt eine Bohrung, und vorgesehen ist sie für Kunststoffabdeckungen mit Zapfen. Der Zapfen steckt darin, die Abdeckung liegt über dem eingedrehten Kopf. Bleibt eine Verschraubung sichtbar, etwa an einer Möbelfront, einer Wange oder einer Verkleidung, ist danach nicht mehr der Kreuzschlitz zu sehen, sondern eine geschlossene Fläche.

Zwei Stärken und sieben Längen mit demselben Antrieb

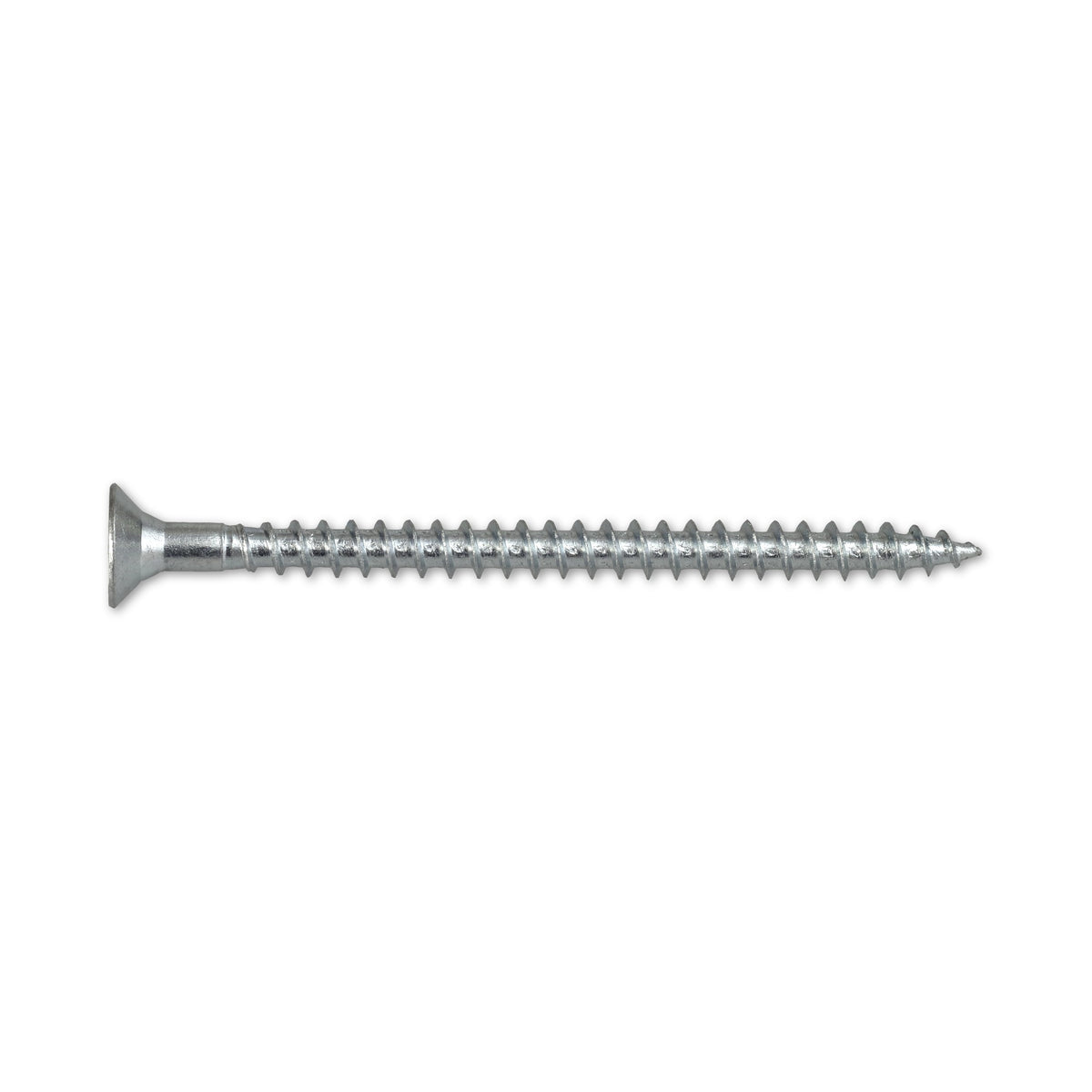

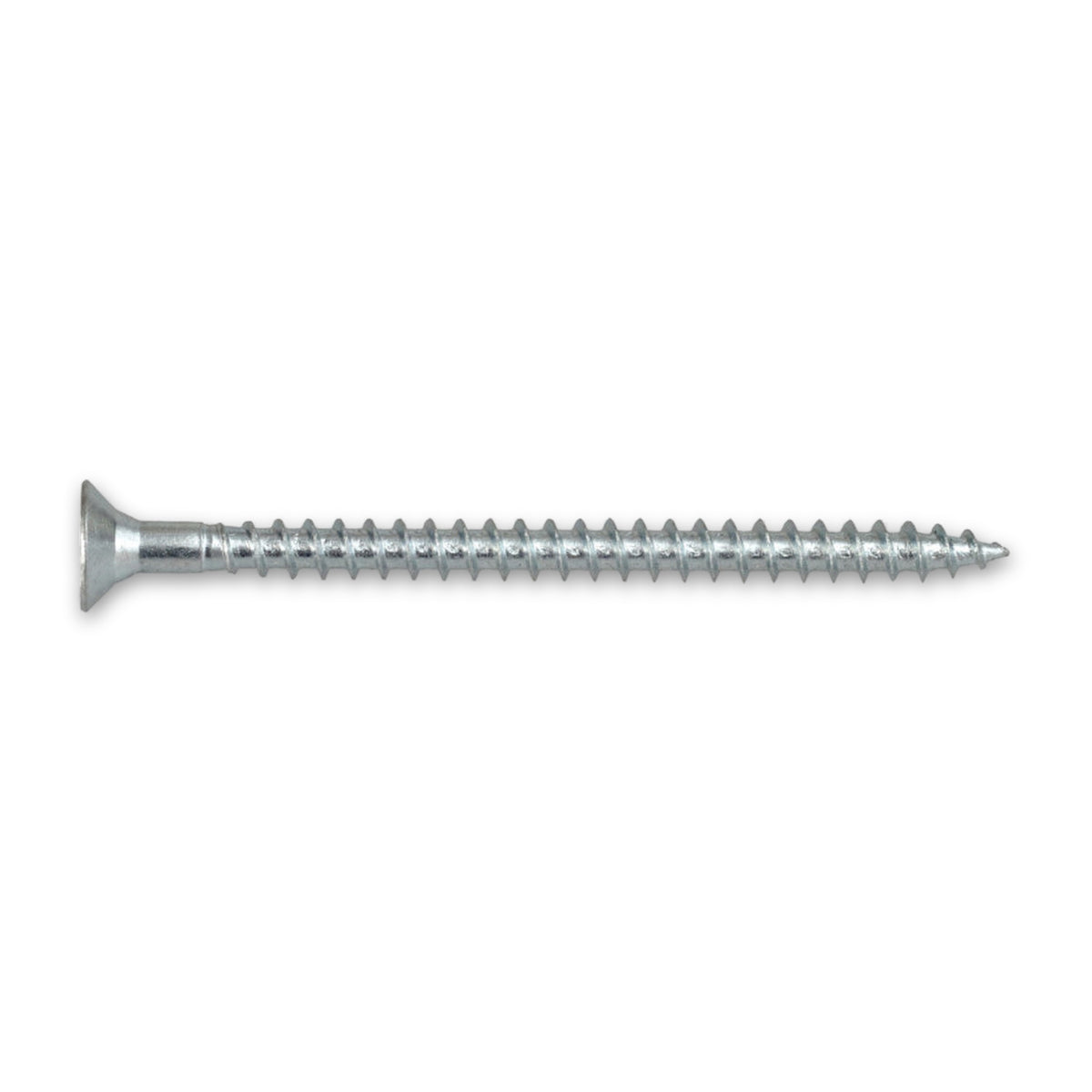

Die Reihe umfasst 4,5 und 5 mm Stärke; die Nennlängen reichen von 30 bis 70 mm. Der Kreuzschlitz bleibt über sämtliche Ausführungen bei Z2, ein Werkzeugwechsel entfällt also. Unter dem Kopf trägt jede Schraube einen glatten Abschnitt: Er läuft im oberen Bauteil mit, das Gewinde fasst erst darunter, und beim Anziehen kommen beide Teile zusammen.

Häufige Fragen

Welche Abdeckung gehört in die Bohrung?

Gedacht ist das Loch für Kappen aus Kunststoff, die einen Zapfen mitbringen. Ob eine bestimmte Kappe hineingehört, entscheidet sich an diesem Zapfen und an ihrem Außendurchmesser gegenüber dem Kopf, der hier 9 oder 10 mm misst.

Was besagen die Werte 4,3 und 5,9 Nm?

Zu jeder Stärke gehört ein Bruchdrehmoment, 4,3 Nm bei 4,5 mm und 5,9 Nm bei 5 mm. Benannt ist damit der Punkt, an dem die Schraube unter dem Drehen aufgibt. Wie fest angezogen werden darf und was die fertige Verbindung hält, ist daraus nicht abzulesen.
