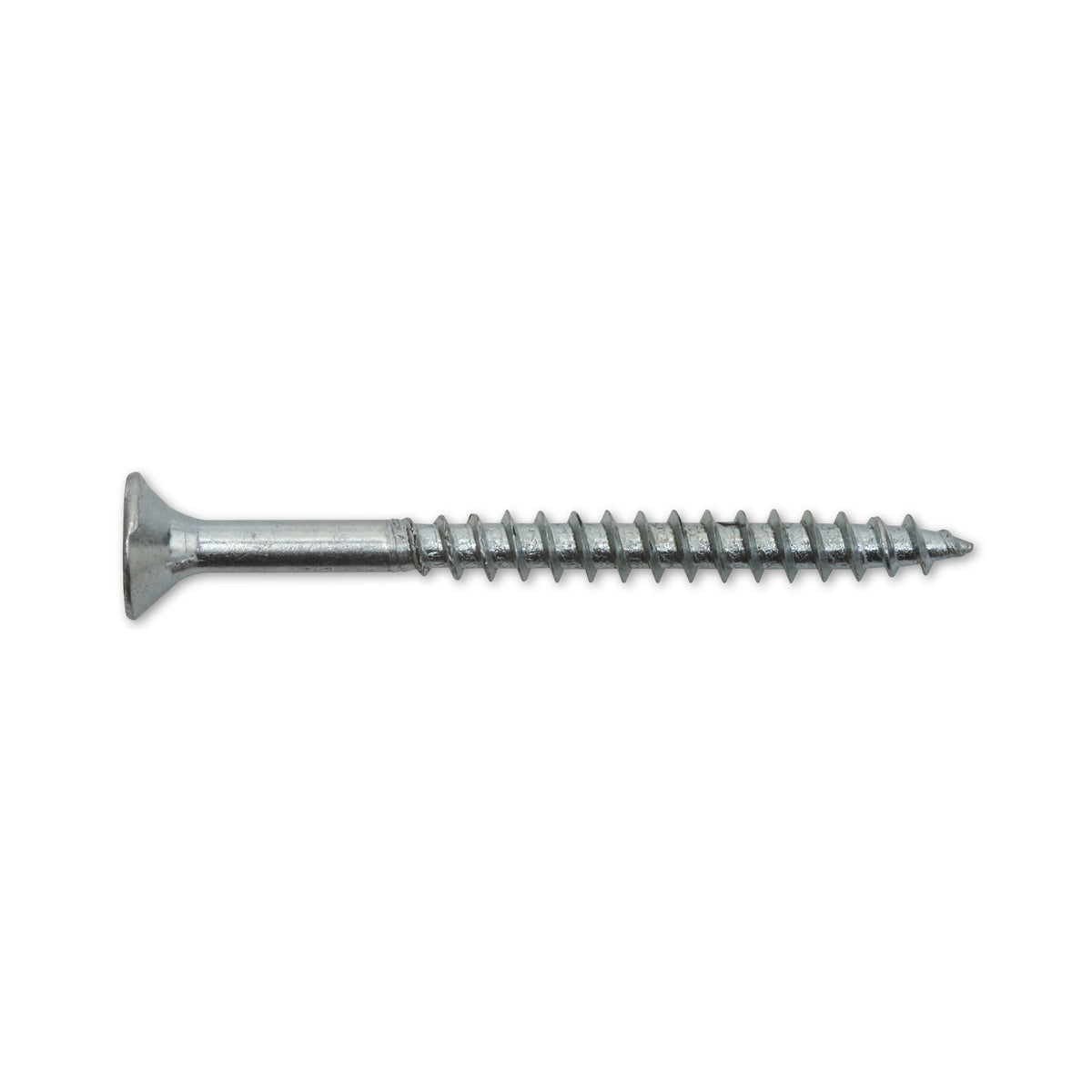

Spanplattenschraube PZ Senkkopf, Teilgewinde, Stahl verzinkt

Drei Längen am dünnen Ende, fünfzehn am dicken

Wie weit die Längenreihe reicht, hängt an der gewählten Stärke. Bei 3,5 mm bleibt sie auf das kurze Feld bis 50 mm beschränkt, bei 6 mm läuft sie bis 200 mm durch. Für eine tiefe Verschraubung führt der Weg deshalb über eine dickere Ausführung, auch wenn das Bauteil eine dünnere zuließe. Am anderen Ende steht die kürzeste Schraube der Reihe mit 30 mm, und die gehört zur Stärke 4 mm.

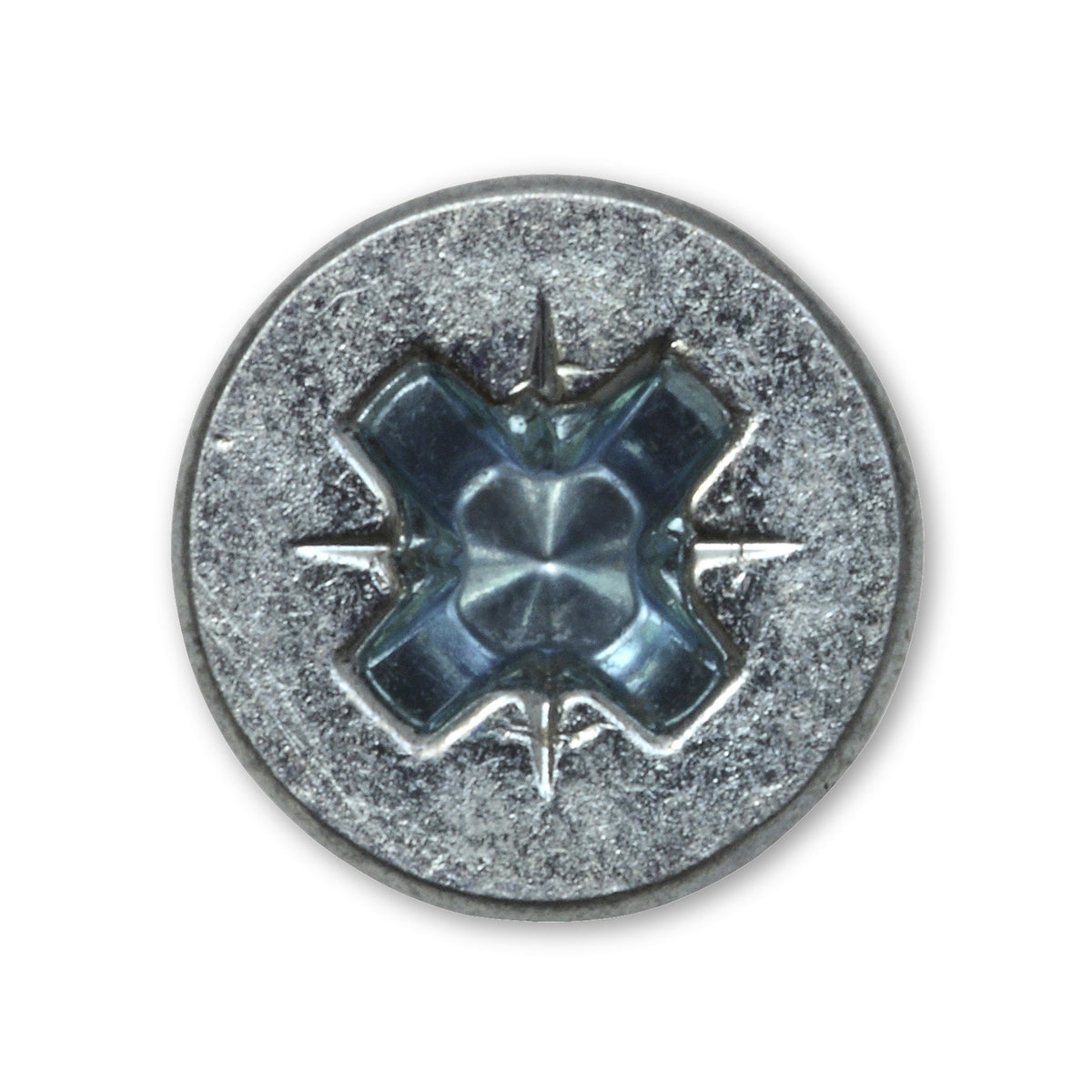

Ein Antrieb, der nur einmal wechselt

Gedreht wird über einen Kreuzschlitz der Form Z. Vier der fünf Stärken teilen sich dabei die Größe Z2; erst bei 6 mm steht Z3. Beim Wechsel zwischen 3,5 und 5 mm bleibt das Werkzeug also im Schrauber, und ein zweiter Einsatz kommt nur für die dickste Ausführung dazu. Unter dem Kopf trägt die Schraube eine Verstärkung, die für die Übertragung der Kraft vom Werkzeug auf die Schraube angeführt ist.

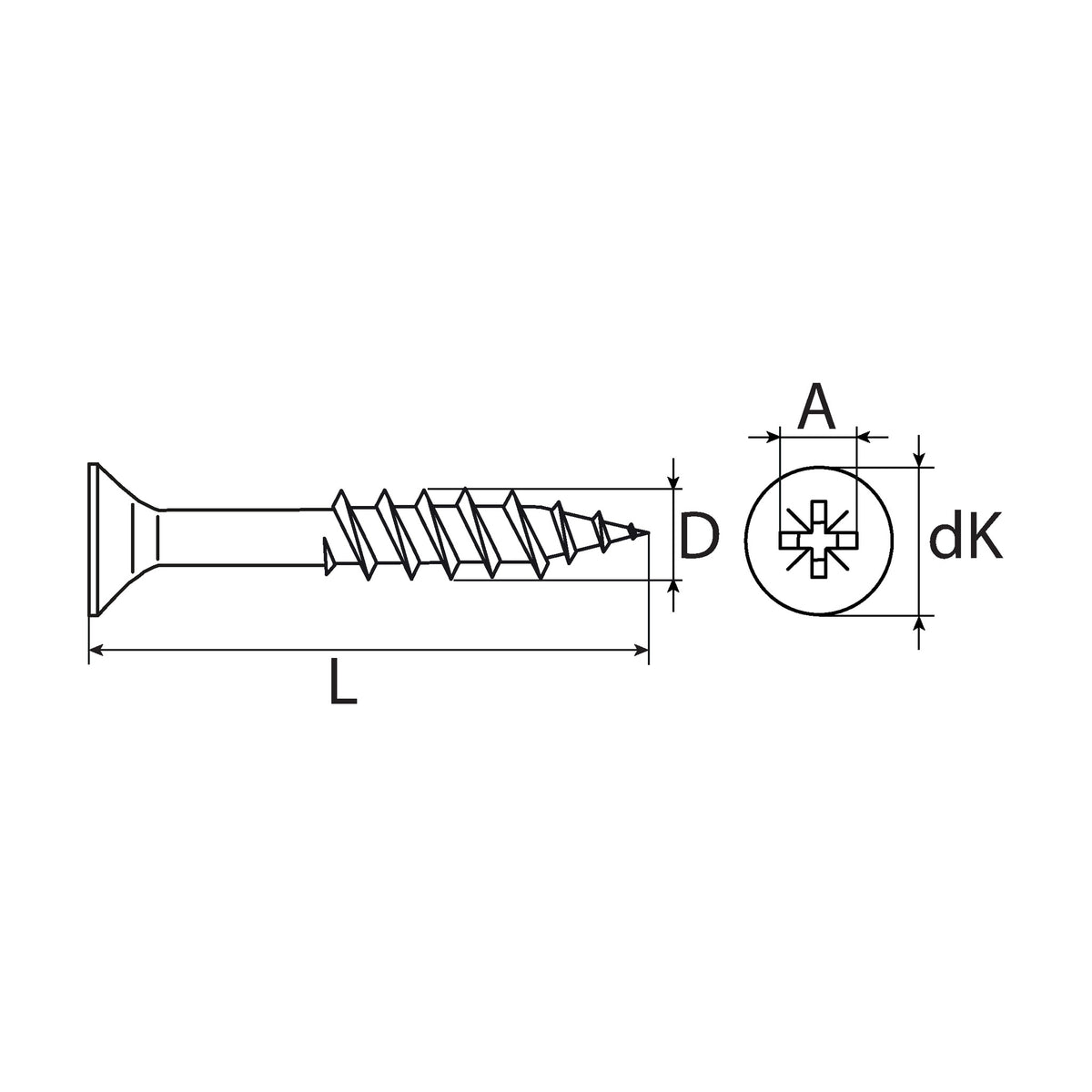

Was am Schaft festliegt

• Teilgewinde von 21 bis 134 mm: Über diese Strecke greift das Gewinde. Darüber bleibt der Schaft glatt, läuft im oberen Bauteil mit und holt es beim Anziehen an den Untergrund heran.
• Senkkopf von 7 bis 12 mm: Der Kopf zieht sich in die Oberfläche ein, statt auf ihr zu bleiben, und wächst im Durchmesser mit der Stärke mit.
• Bruchdrehmoment 2,06 bis 10,78 Nm: Der Wert gehört zur Schraube und markiert, wann sie unter dem Drehen selbst nachgibt. Ein zulässiges Anzugsmoment oder eine Last folgt daraus nicht.

Häufige Fragen

Wofür ist die Reihe angeführt?

Für Verschraubungen in Holz- und Holzspanwerkstoffen, in mitteldichten Faserplatten und für die Arbeit zusammen mit Dübeln. Das Holzgewinde schneidet sich sein Gegengewinde dabei selbst; im Holz muss dafür nichts vorbereitet werden.

Was ist zu Feuchträumen und zum Freien angeführt?

Angeführt wird dazu DIN 18360, und verlangt sind dort Werkstoffe oder Beschichtungen, die solchen Lagen gewachsen sind, etwa nichtrostende Stähle oder eine Feuerverzinkung. Für die verzinkte Reihe hier folgt daraus keine Eignung in feuchter oder bewitterter Umgebung, und über die Dicke des Überzugs sagt die Ausführung nichts.
