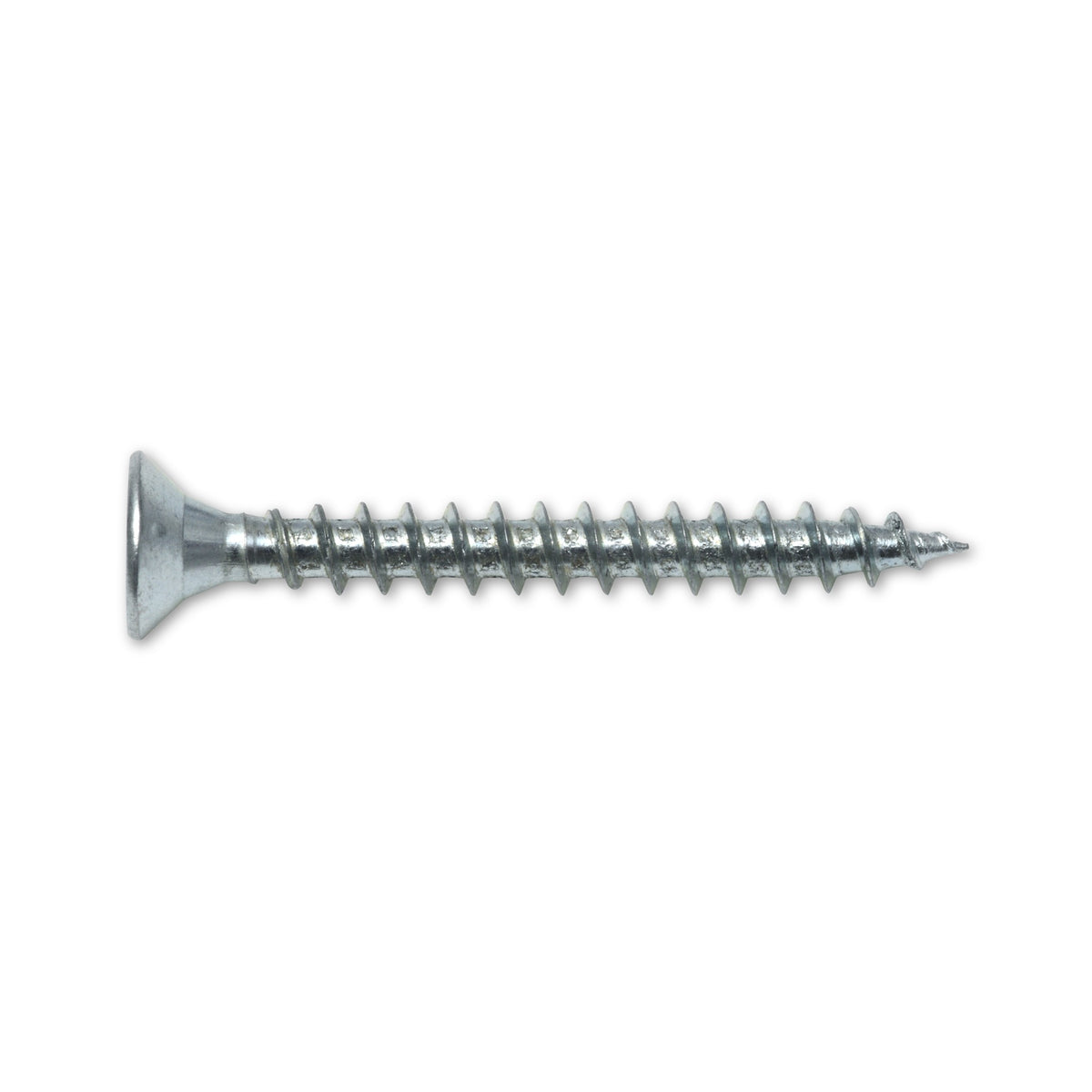

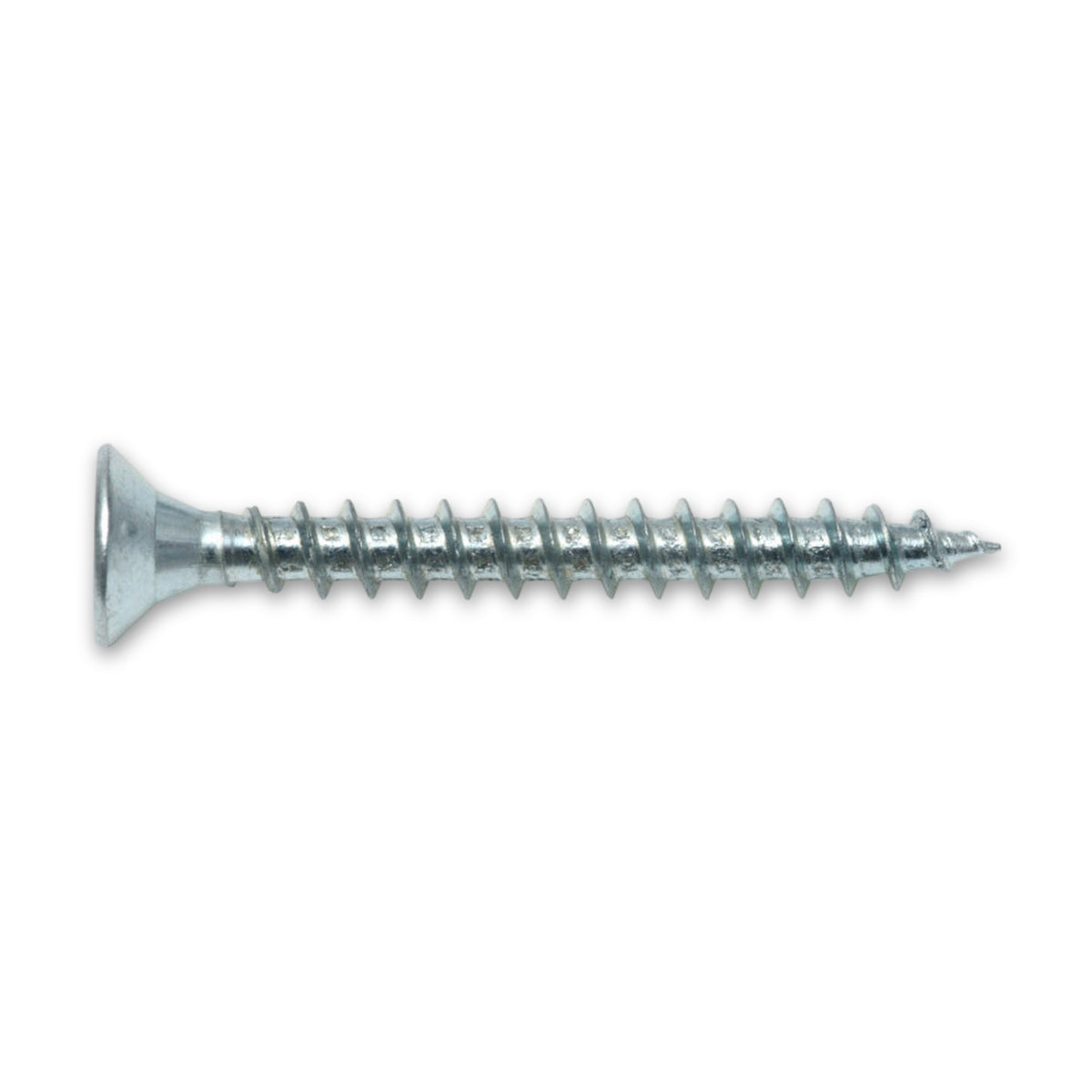

Spanplattenschraube PZ Senkkopf, Vollgewinde, Stahl verzinkt

Die feinste Ausführung misst 2,4 Millimeter

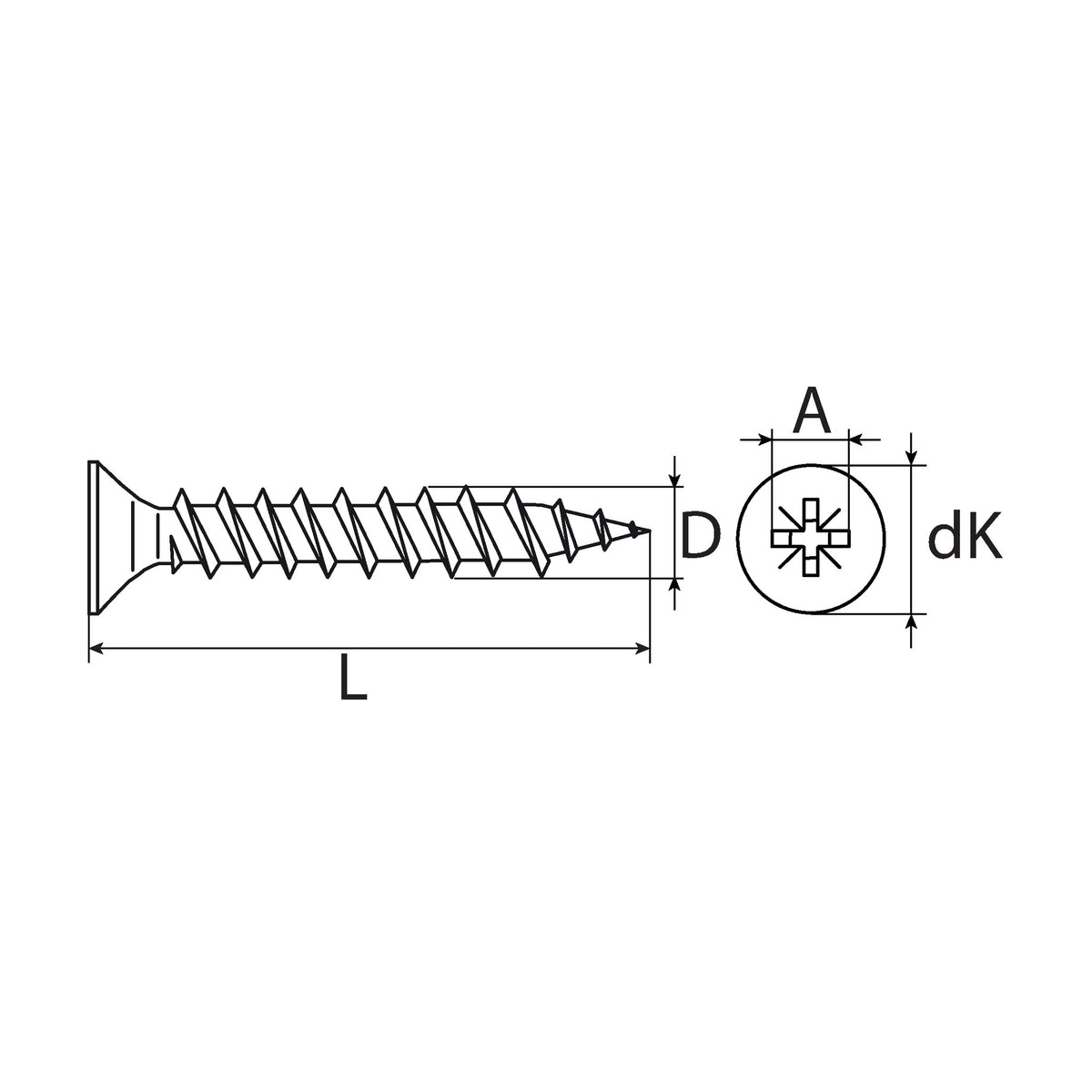

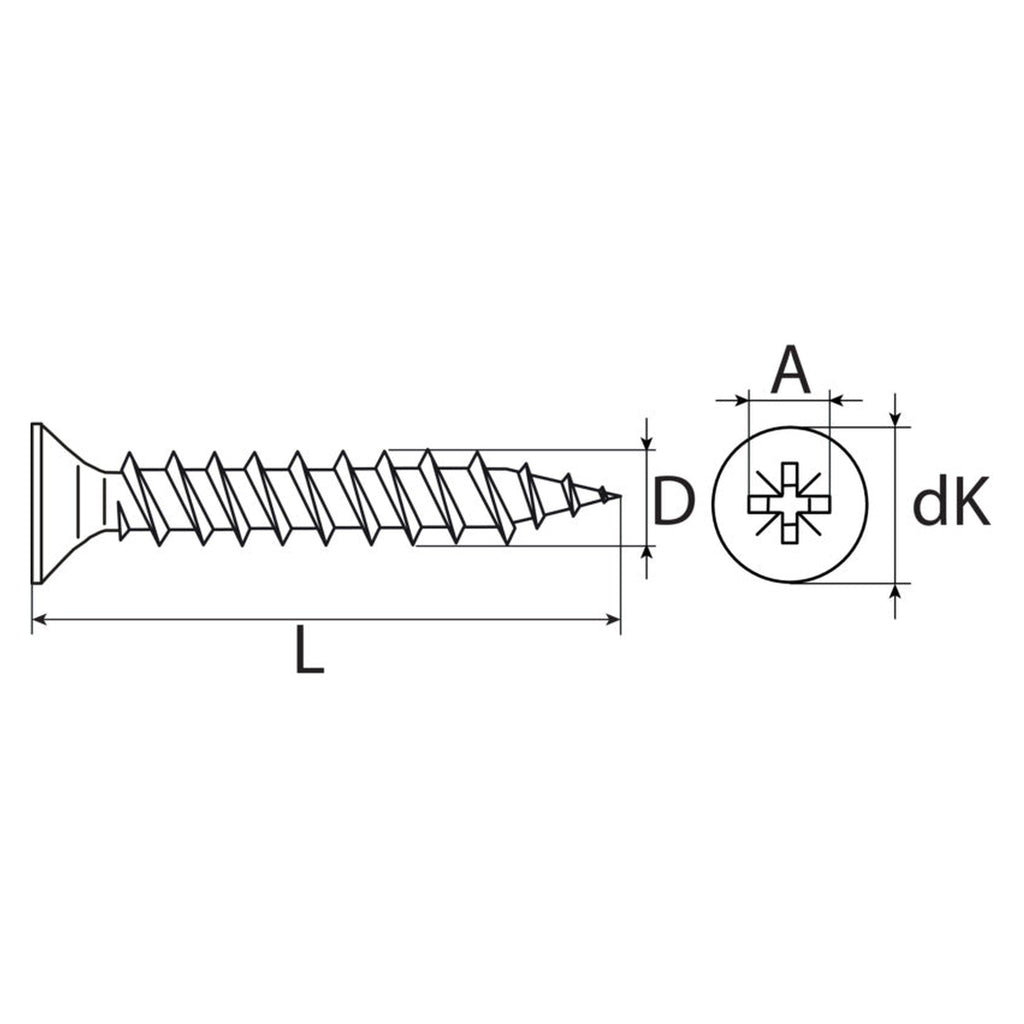

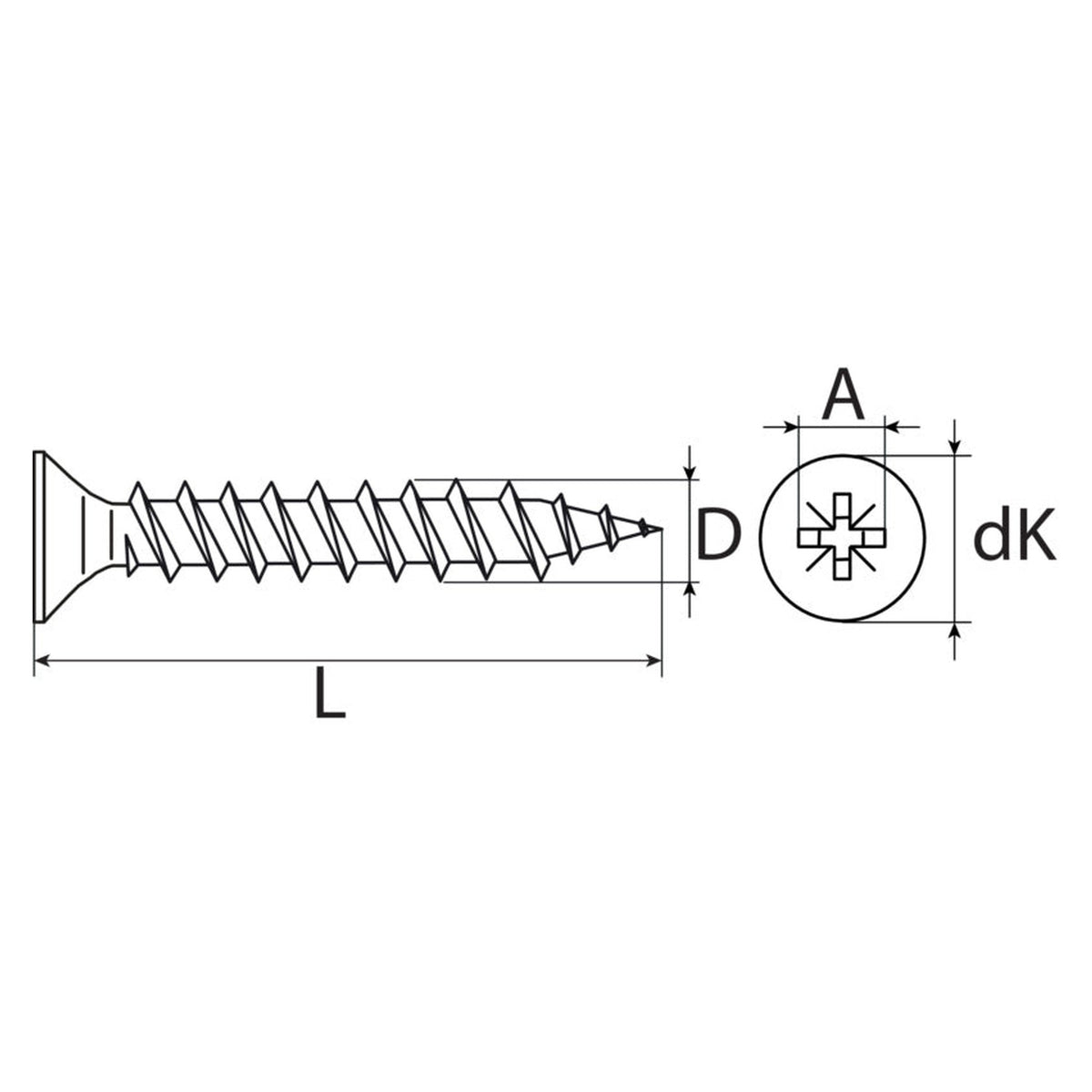

Die Normübersicht zu DIN 7505 führt als kleinsten Nenndurchmesser 2,5 mm. Diese Reihe beginnt eine Stufe darunter, bei 2,4 mm, und diese Stärke gibt es in genau einer Länge: 16 mm. Dazu gehören ein Kopf von 4,8 mm und ein Kreuzschlitz der Größe Z1. An Leisten, Rückwänden und kleinen Beschlägen steht damit ein Format bereit, das im Holz wenig Raum beansprucht.

Die längsten Schrauben tragen nicht die dickste Stärke

Bis 80 mm reicht die Reihe, und zwar über 5 mm: Elf der zwölf Längen gehören zu dieser Stärke, darunter die drei längsten. Die 6 mm starke Ausführung steht dagegen allein in 50 und 60 mm. Tief eingedreht wird hier also mit der mittleren Stärke, nicht mit der größten.

Was sich über die Reihe hinweg ändert

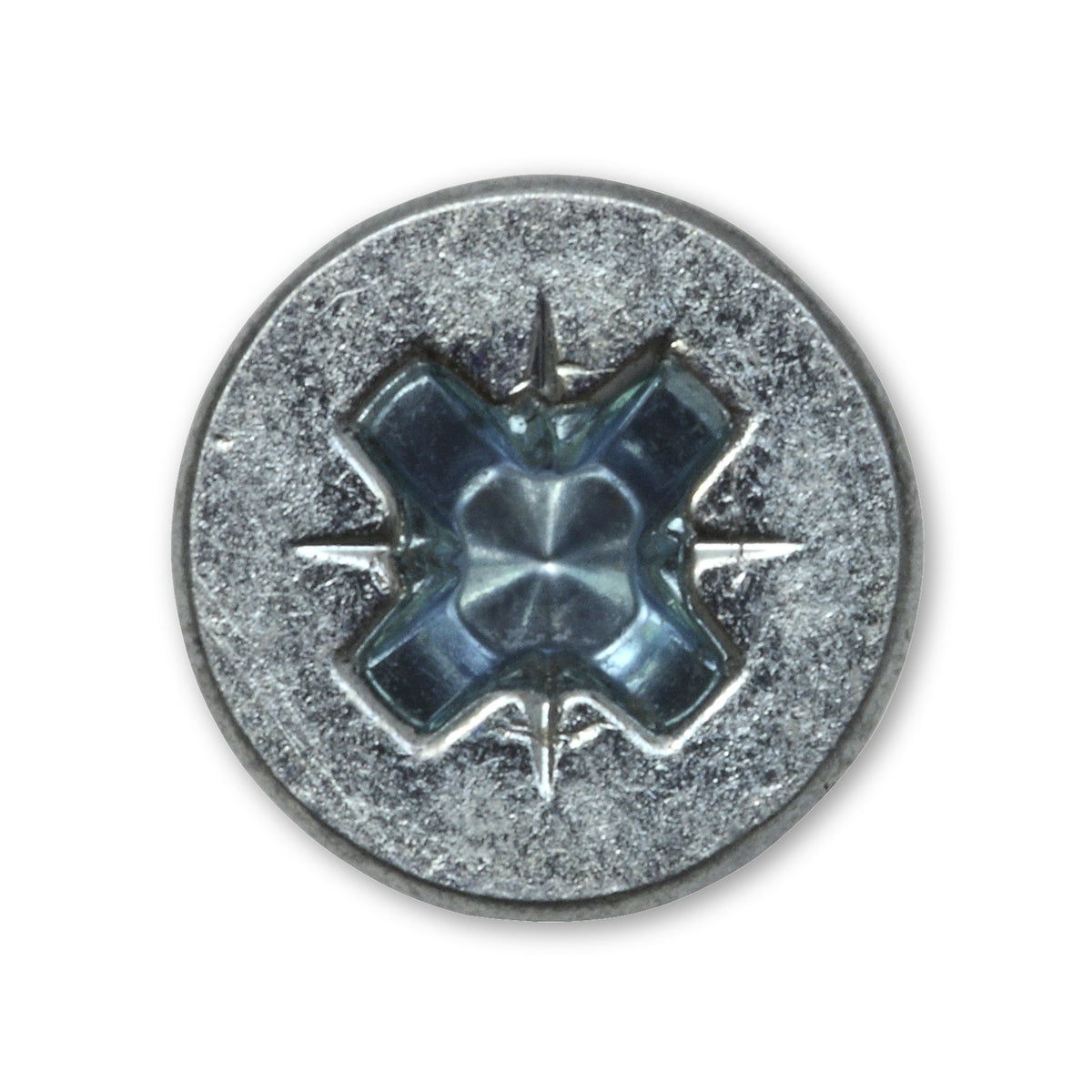

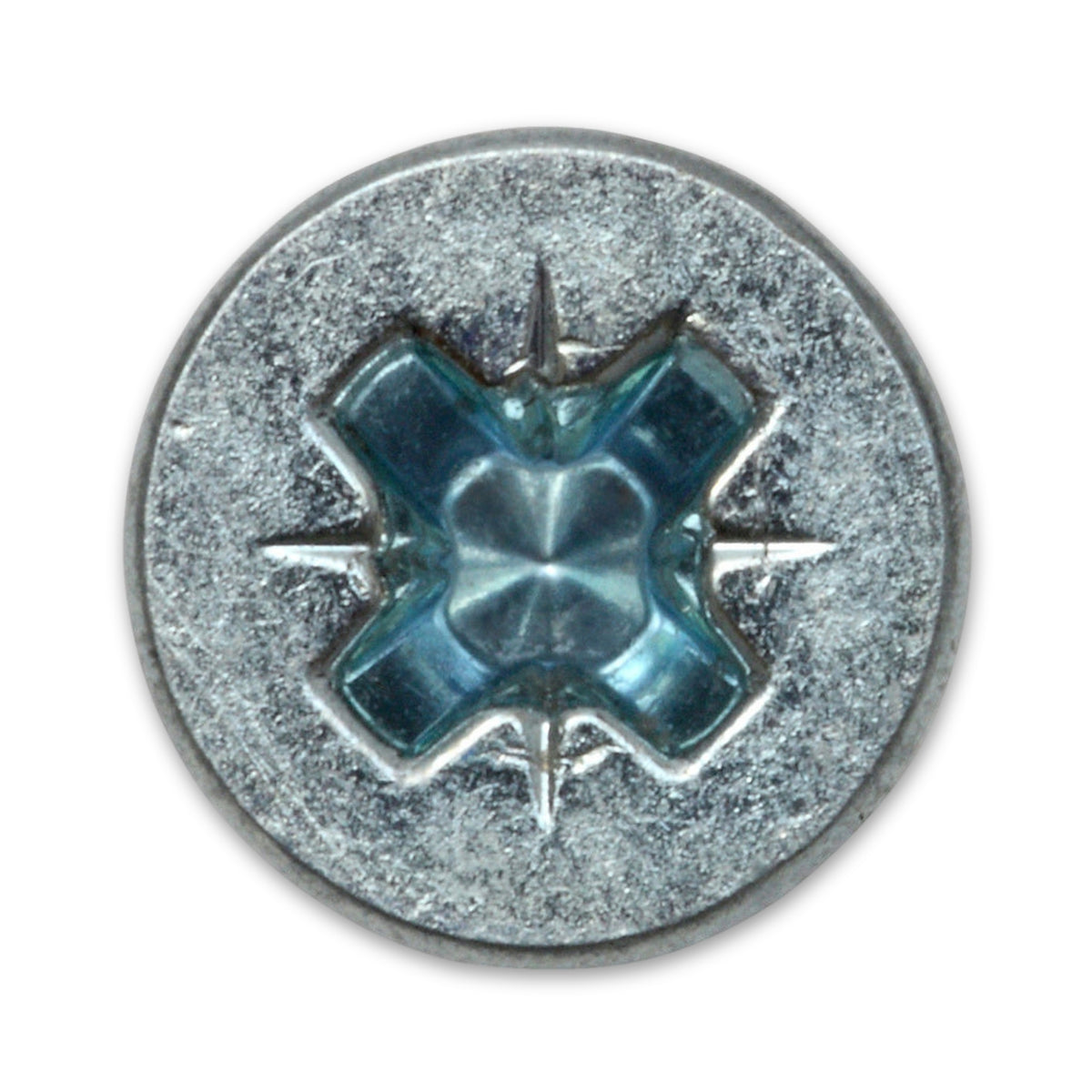

• Drei Größen im Kreuzschlitz: Z1 an den beiden dünnsten Ausführungen, Z2 von 3,5 bis 5 mm, Z3 bei 6 mm. Zwei Werkzeugwechsel decken damit das ganze Sortiment ab.
• Eindringtiefe von 1,57 bis 3,45 mm: So weit reicht der Antrieb in den Kopf hinein. Bei 5 und 6 mm steht derselbe Wert, obwohl die Köpfe unterschiedlich breit ausfallen.
• Durchgehendes Gewinde: Von der Spitze an liegt über der ganzen Schaftlänge Gewinde, und entsprechend gleichmäßig verteilt sich die Last darüber.

Häufige Fragen

Warum steht zu 2,4 mm nur eine einzige Länge?

Am feinen Ende bleibt es bei dieser einen Kombination. Wird mehr Länge gebraucht, setzt die nächste Stärke mit 3 mm an und deckt von 12 bis 40 mm sieben Stufen ab; der Kreuzschlitz bleibt dabei Z1, das Werkzeug also dasselbe.

Was unterscheidet das Vollgewinde von einem Schaft mit glattem Abschnitt?

Ein glatter Abschnitt läuft im oberen Bauteil frei mit, sodass erst das Gewinde im unteren greift und beides beim Anziehen zusammenkommt. Hier fehlt dieser Abschnitt: Das Gewinde fasst von der Spitze bis unter den Kopf, und die Last liegt gleichmäßig über der Schraubenlänge. Deshalb gehören die Teile schon aneinander, bevor Du ansetzt.
