Spanplattenschraube TX Pan Head mit Bit, Vollgewinde, Stahl verzinkt

Ein Kopf, der oben bleibt und dort arbeitet

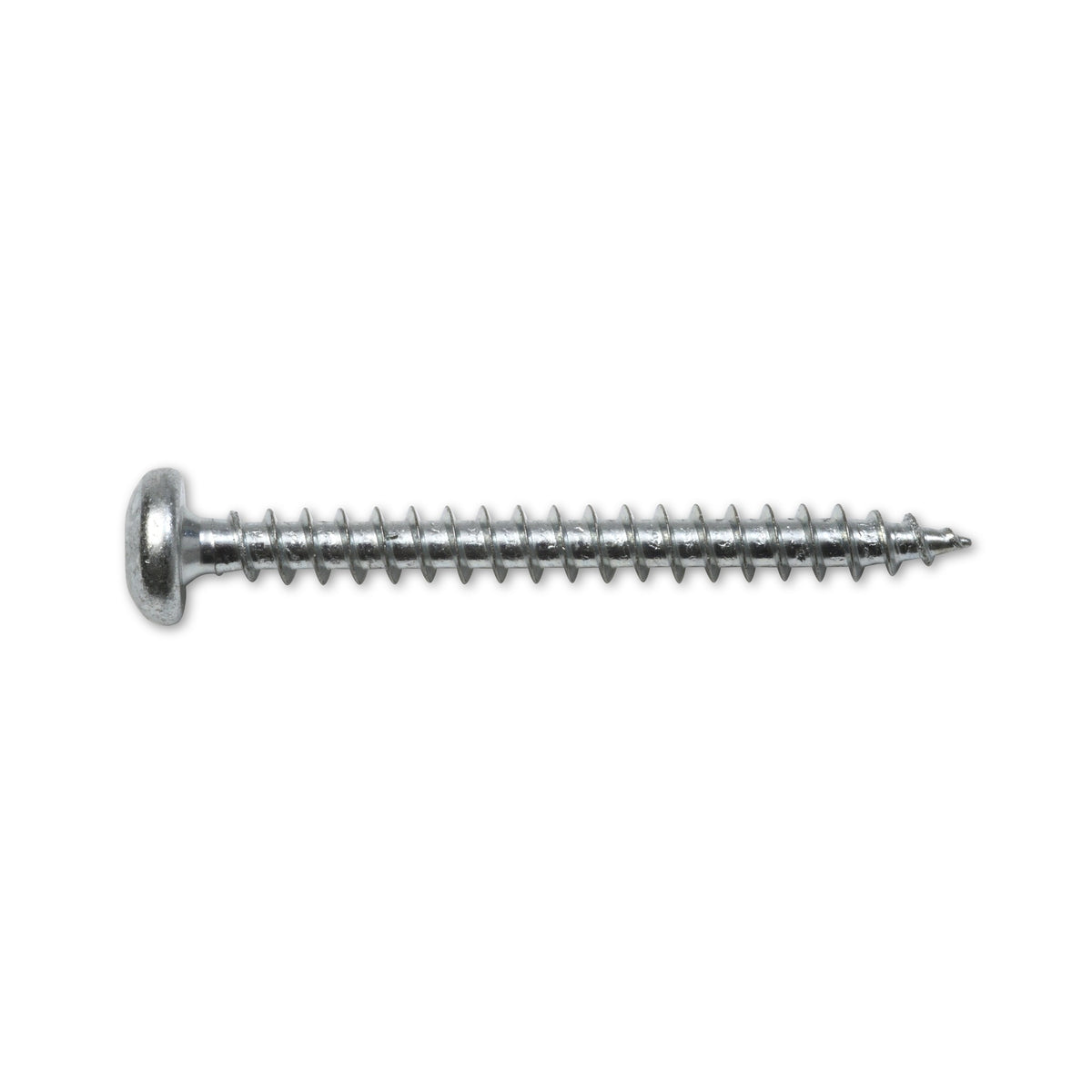

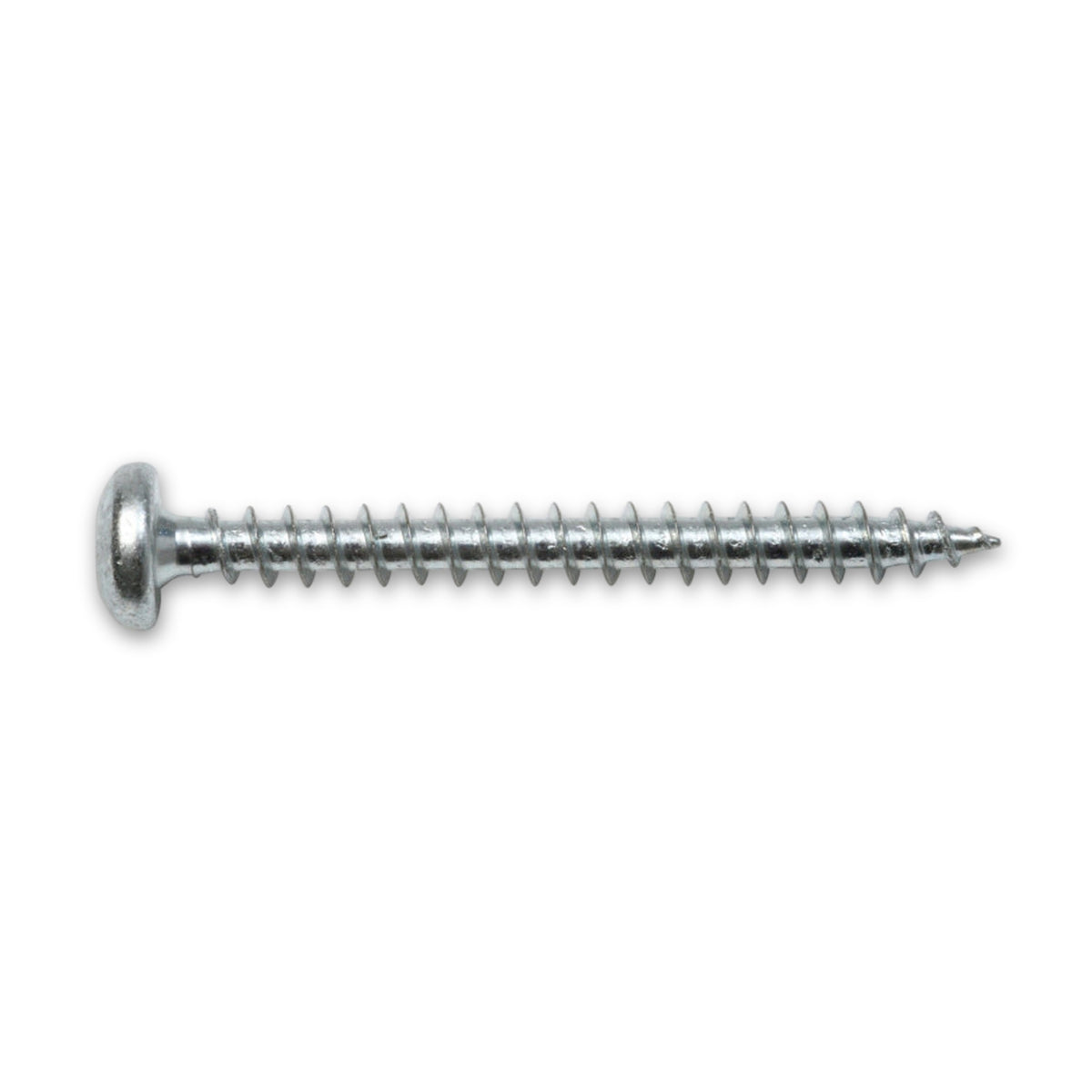

Angeführt ist diese Reihe für Holz-Holz- und für Metall-Holz-Verbindungen. Der Pan Head, im Deutschen auch Halbrundkopf genannt, taucht nicht in den Werkstoff ein, sondern setzt sich auf ihn auf. Bei einem Winkel oder einer Schiene aus Blech deckt er das Loch ab, durch das er geht, und hält das Teil von oben nieder. Auf Holz bleibt er sichtbar und drückt mit seiner Unterseite auf die Fläche.

Die kurzen Ausführungen gehören den dünnen Stärken

Sechzehn Millimeter, das untere Ende der Reihe, gibt es bei 3,5 und bei 4 mm. Siebzig Millimeter, das obere Ende, gibt es allein bei 5 mm. Wer ein dünnes Teil auf einer Platte hält, greift ohnehin in das untere Feld, und dort stehen die schlanken Stärken bereit. Mit der Stärke wandert die ganze Reihe nach oben, und zu jeder Packung gehört ein Einsatz für den Innensechsrund.

Was diese Ausführung ausmacht

• Vollgewinde: Das Gewinde läuft vom Kopf bis zur Spitze und greift dadurch in beiden Teilen. Die Last verteilt sich über die Länge der Schraube.

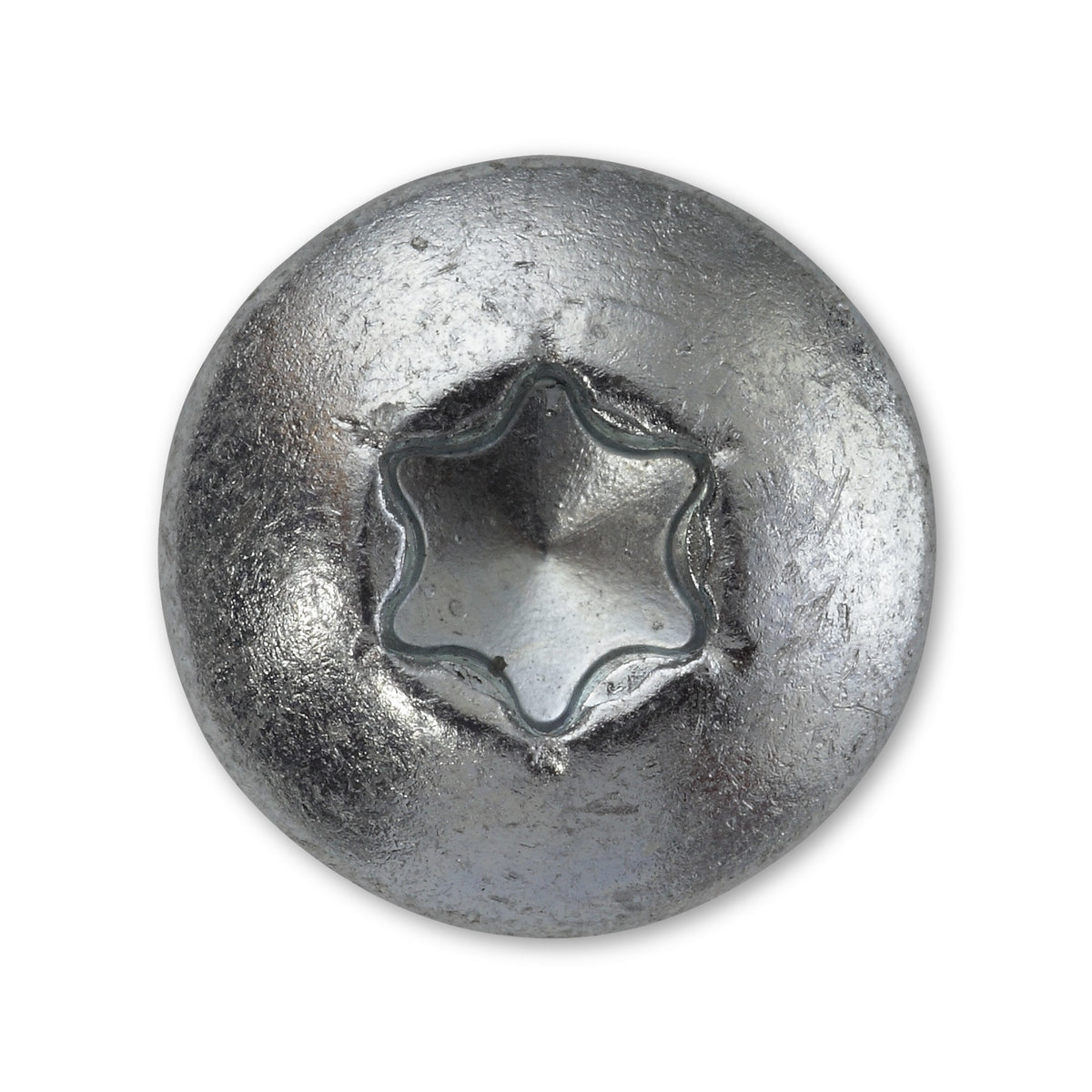

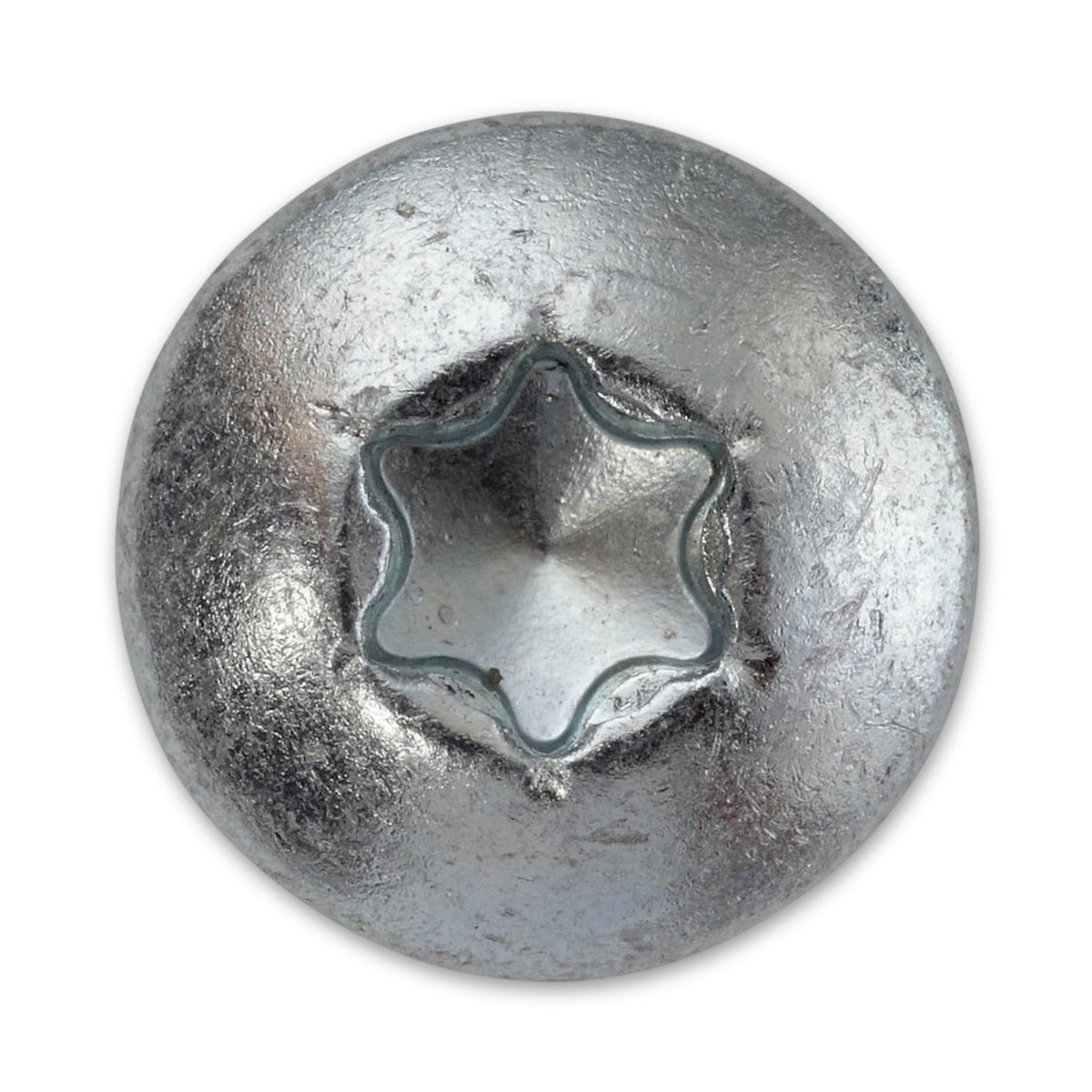

• Drei Antriebsgrößen: TX15 bei 3,5 mm, TX20 in der Mitte, TX25 bei 5 mm. Ein Wechsel der Stärke kann deshalb einen zweiten Einsatz nach sich ziehen, auch wenn zu jeder Packung einer gehört.

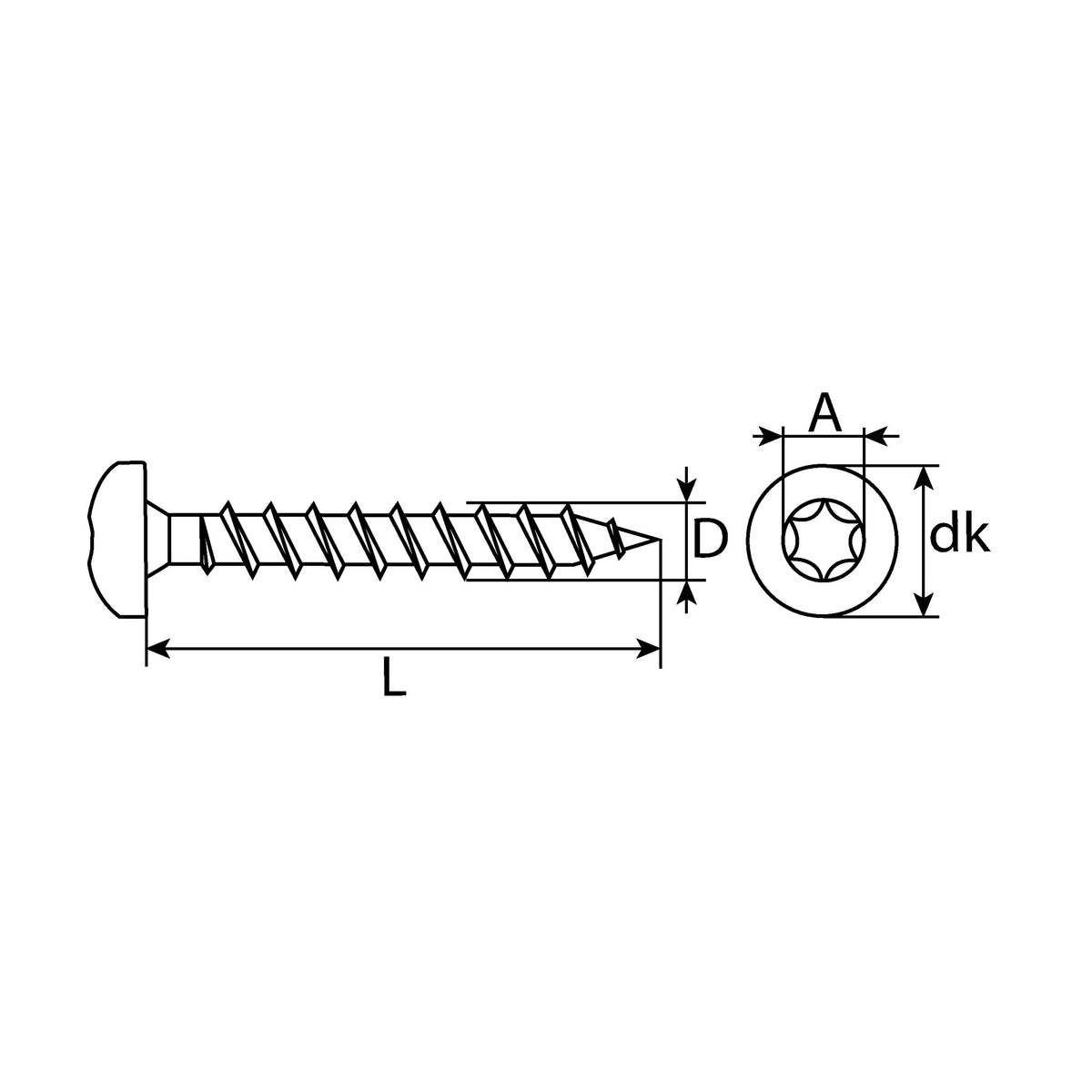

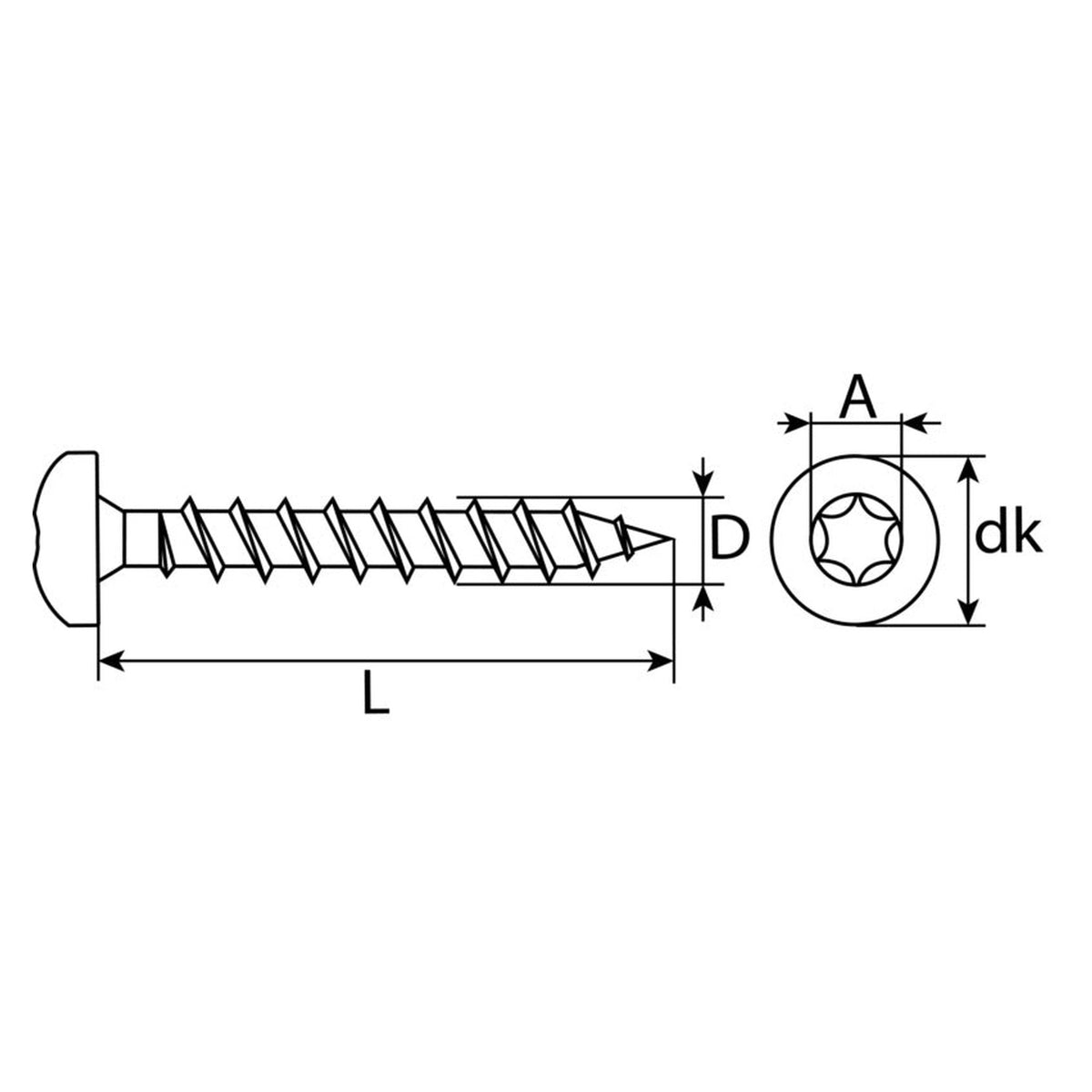

• Kopf von 7 bis 10 mm: Rund das Doppelte der jeweiligen Stärke misst der Kopf, bei 2,6 bis 3,6 mm Höhe. So viel trägt über der Fläche auf.

Häufige Fragen

Warum gehören die Teile vor dem Eindrehen zusammengepresst?

Weil ein durchgehendes Gewinde schon im oberen Teil fasst und es deshalb nicht mehr heranholen kann. Bleibt beim Verschrauben ein Spalt, drückt die Schraube das obere Teil unter Umständen sogar weiter nach oben, und der Spalt lässt sich später nicht mehr schließen. Nachjustieren des Abstands entfällt damit ebenfalls.

Warum steht bei der Stärke 5 mm ein Gewinde von 5,1 mm?

Die Stärke benennt die Schraube, das äußere Maß des Gewindes wird gesondert geführt. Bei den drei schlankeren Ausführungen stimmen beide Zahlen überein, bei der dicksten liegt das Gewinde um einen Zehntelmillimeter darüber. Wer ein Loch vorbereitet oder einen Dübel aussucht, rechnet mit dem größeren der beiden Maße.
