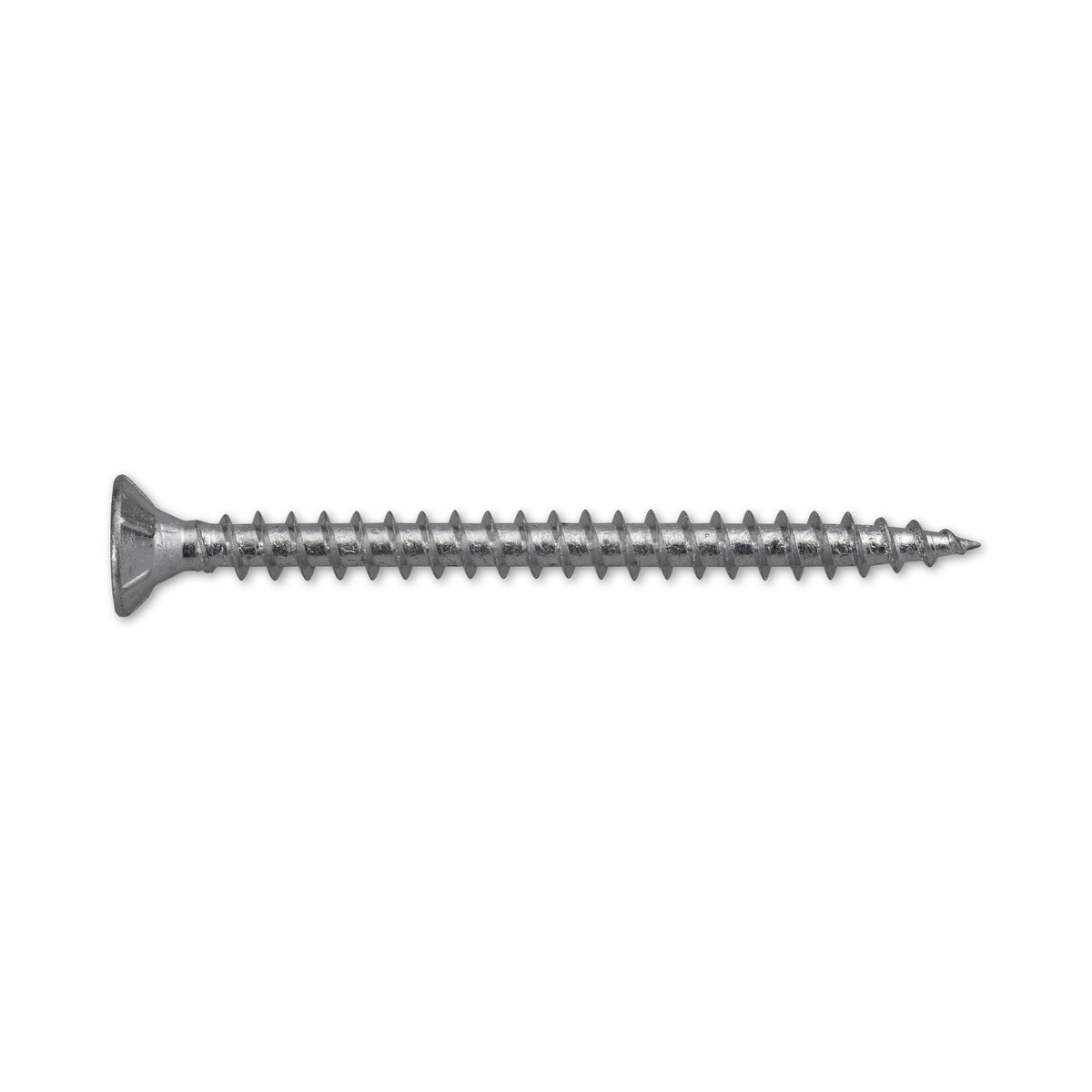

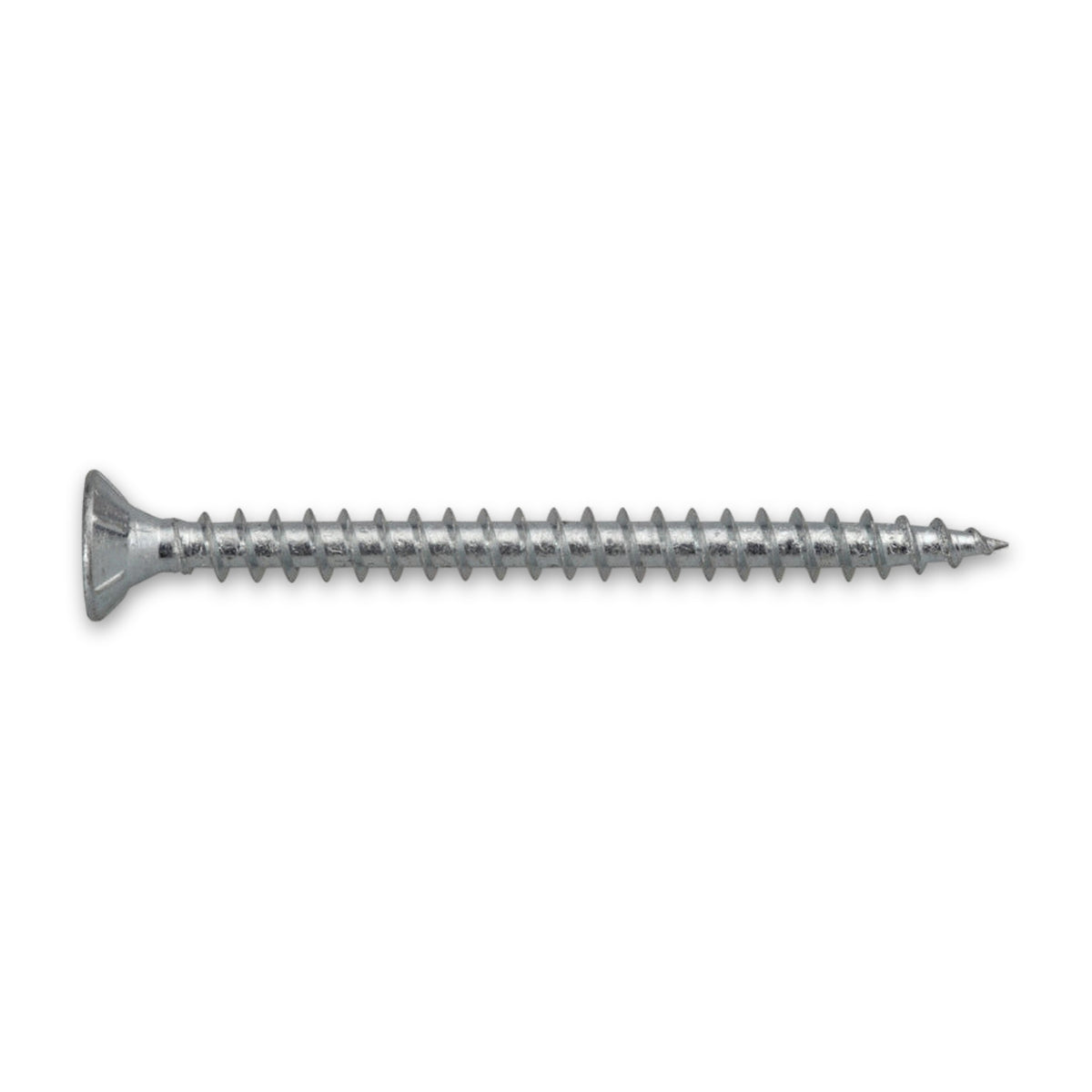

Spanplattenschraube TX Senkkopf mit Bit, Vollgewinde, Stahl verzinkt

Zwei Zahlen sagen, wo die Schraube selbst aufgibt

Zu jeder Stärke gehört ein Bruchdrehmoment, von 1,57 Nm bei 3 mm bis 6,27 Nm bei 5 mm. Für die gesamte Reihe ist daneben ein Biegewinkel von 15 Grad geführt. Gemeinsam markieren sie die Grenze des Bauteils selbst. Was eine fertige Verbindung trägt, steht damit nicht fest; das entscheidet sich am Bauteil und an der Planung.

Der Einsatz für den Kopf liegt schon dabei

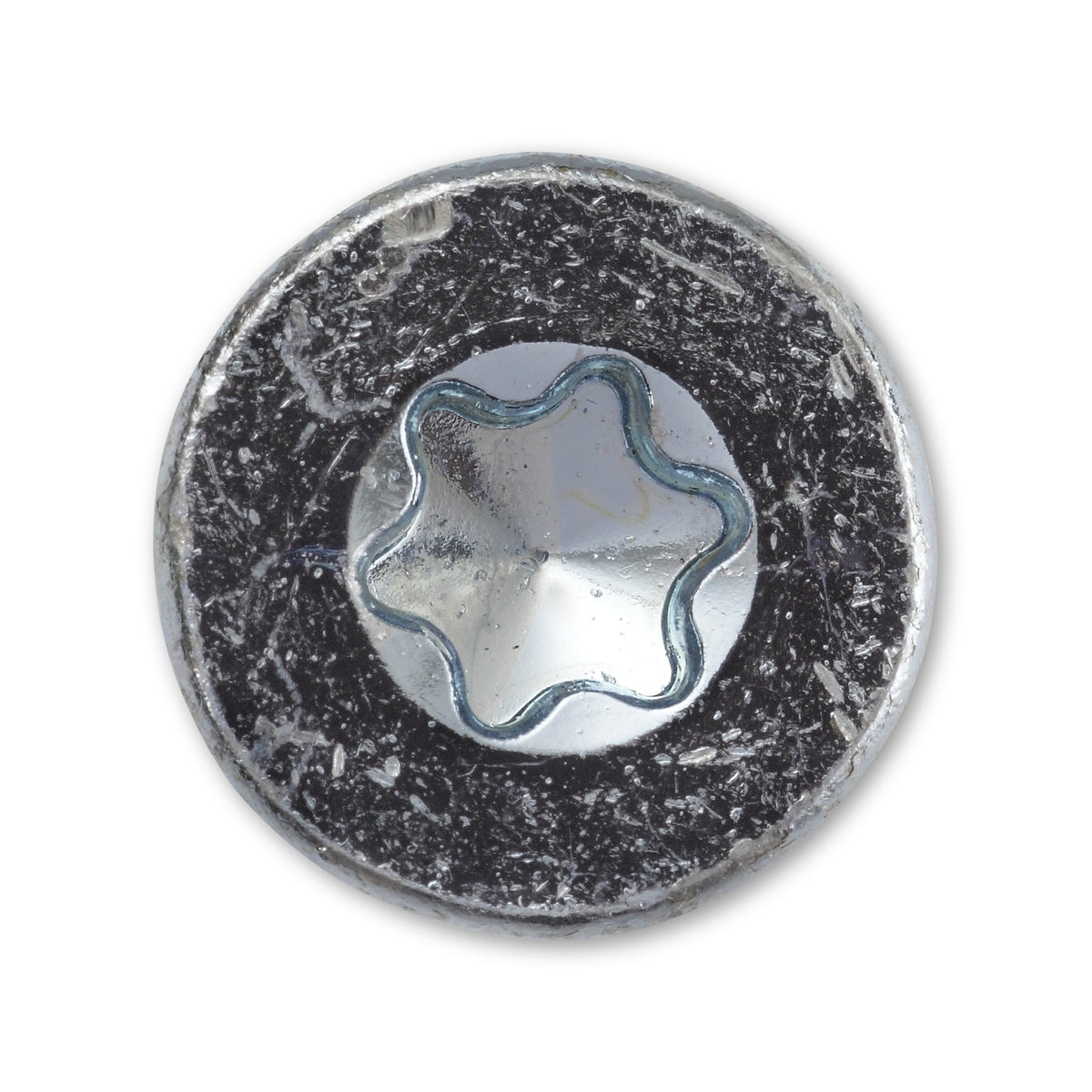

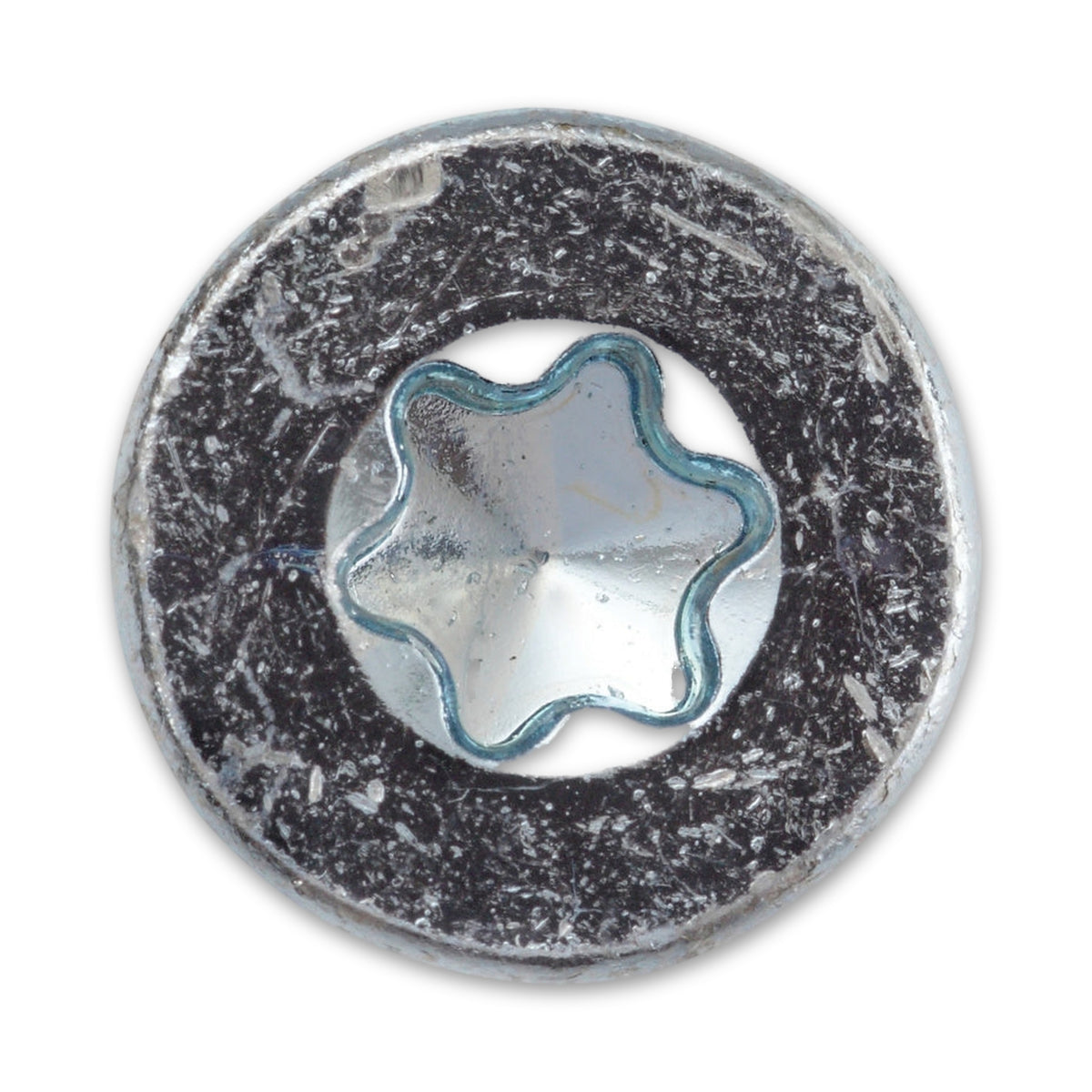

In jeder Packung steckt ein Bit, und welche Größe das ist, hängt an der Stärke: TX10 gehört zu den beiden dünnsten Ausführungen, TX20 zur Mitte, TX25 zur Stärke 5 mm. Beim Wechsel zwischen den Größen kommt das passende Werkzeug damit ohne Umweg über den Sortimentskasten mit.

Was sich von Stärke zu Stärke ändert

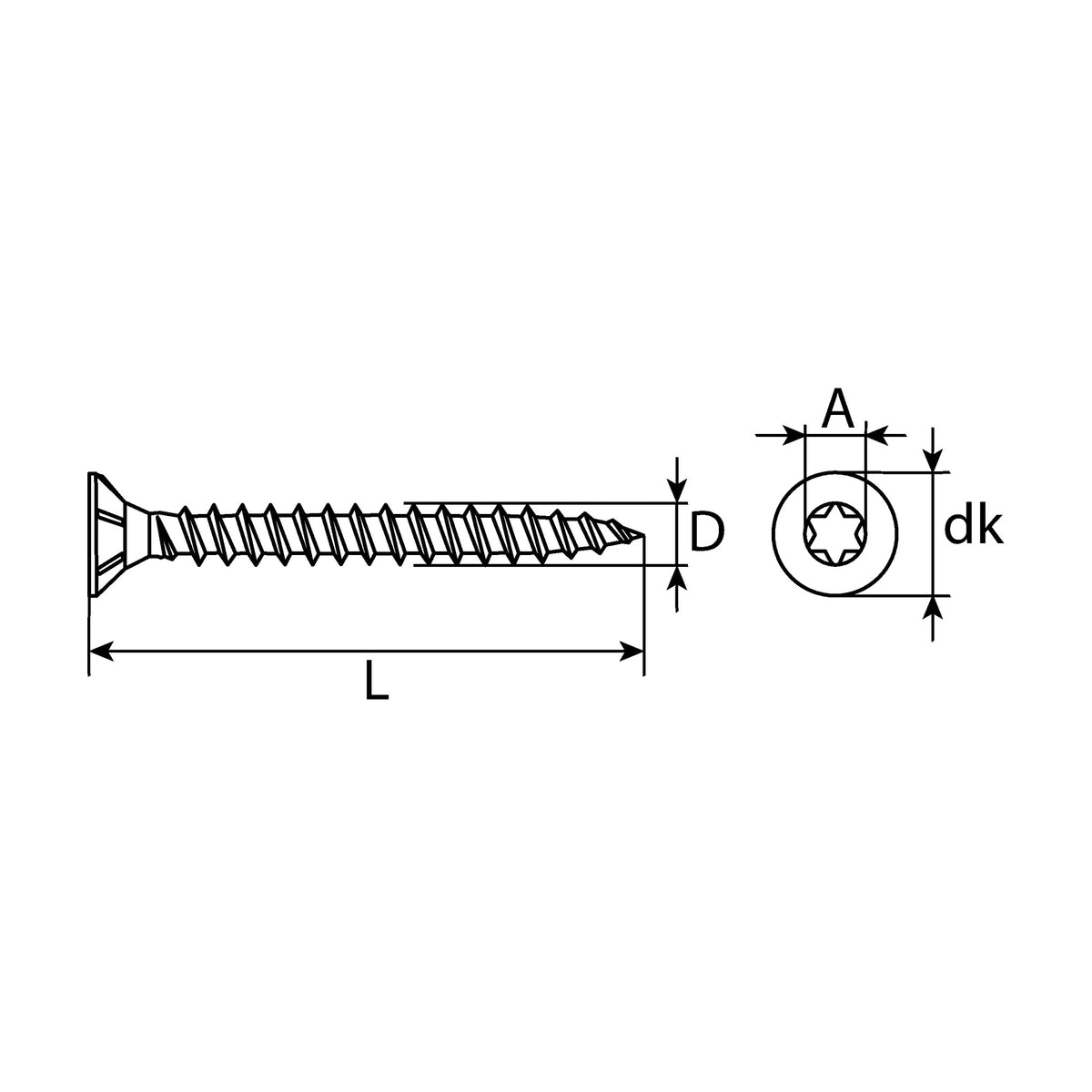

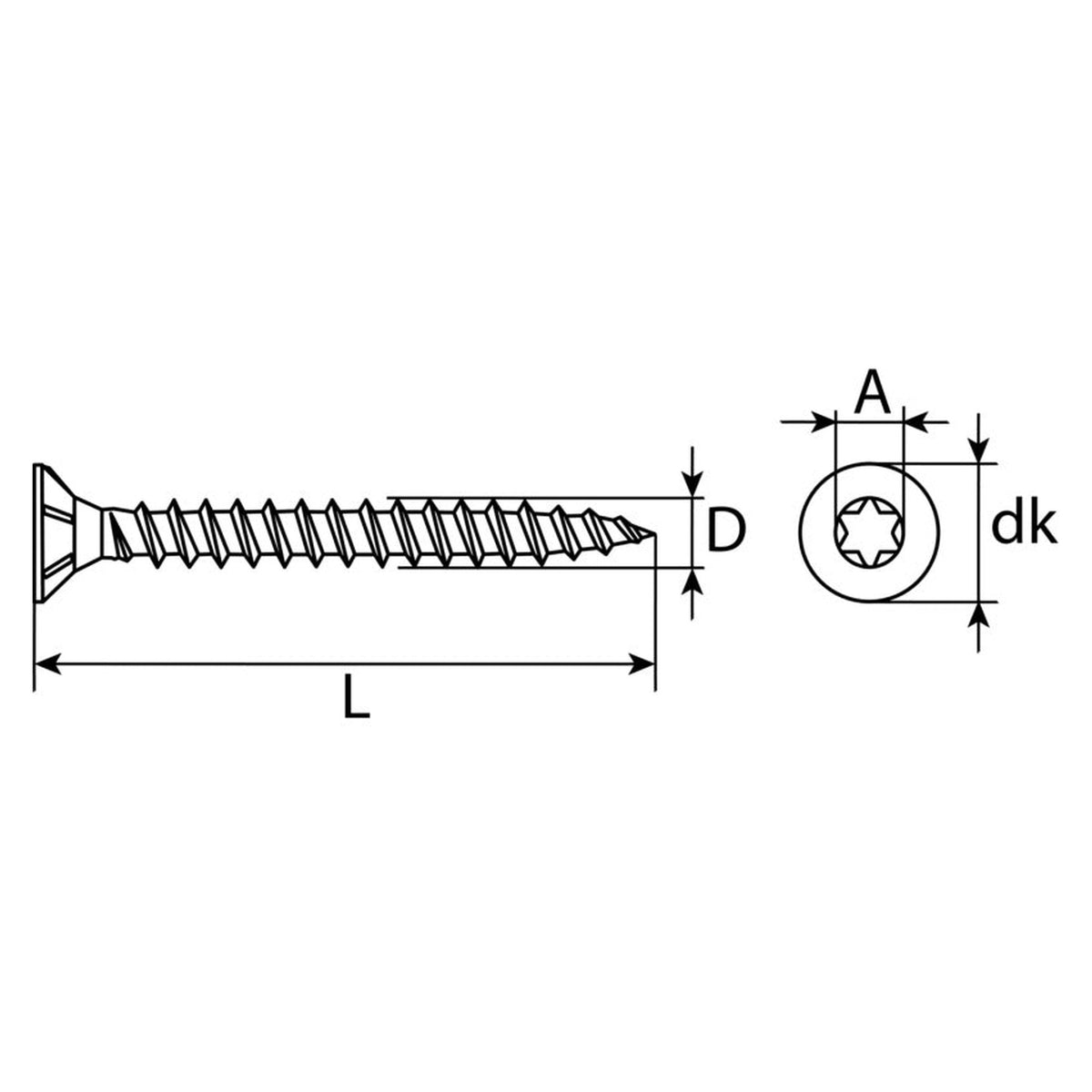

• Eindringtiefe 1,5 bis 2,65 mm: Um dieses Maß taucht der Bit in den Kopf ein. Zwischen 3 und 3,5 mm liegt nur ein Zehntelmillimeter, zwischen 4,5 und 5 mm dagegen dreiviertel Millimeter.
• Kopfhöhe 1,9 bis 3 mm: Um dieses Maß sitzt der Senkkopf unter der Oberfläche, sobald er bündig eingezogen ist.
• Längen von 12 bis 45 mm: Die kürzeste und die längste Ausführung gehören beide zur Stärke 3 mm. Die übrigen vier Stärken bleiben zwischen 16 und 35 mm.

Häufige Fragen

Was bringt ein durchgehendes Gewinde bei so kurzen Schrauben?

Bei 12 oder 16 mm bleibt ohnehin kein Raum für einen glatten Abschnitt unter dem Kopf. Gewinde liegt deshalb auf dem gesamten Schaft, und die eingedrehte Länge trägt gleichmäßig. Ein oberes Bauteil heranholen kann eine solche Schraube nicht; es liegt vorher an, sonst bleibt ein Spalt stehen.

Gilt der Biegewinkel für alle Stärken?

Angeführt ist er einmal für die Reihe, das Bruchdrehmoment dagegen für jede Stärke einzeln. Der gemeinsame Wert beschreibt damit die Bauart und nicht die einzelne Ausführung. Eine zulässige Belastung lässt sich weder dem einen noch dem anderen entnehmen.
