Spanplattenschraube TX Senkkopf, Teilgewinde, Stahl verzinkt

Eine Bauart, die von 30 bis 240 mm mitwächst

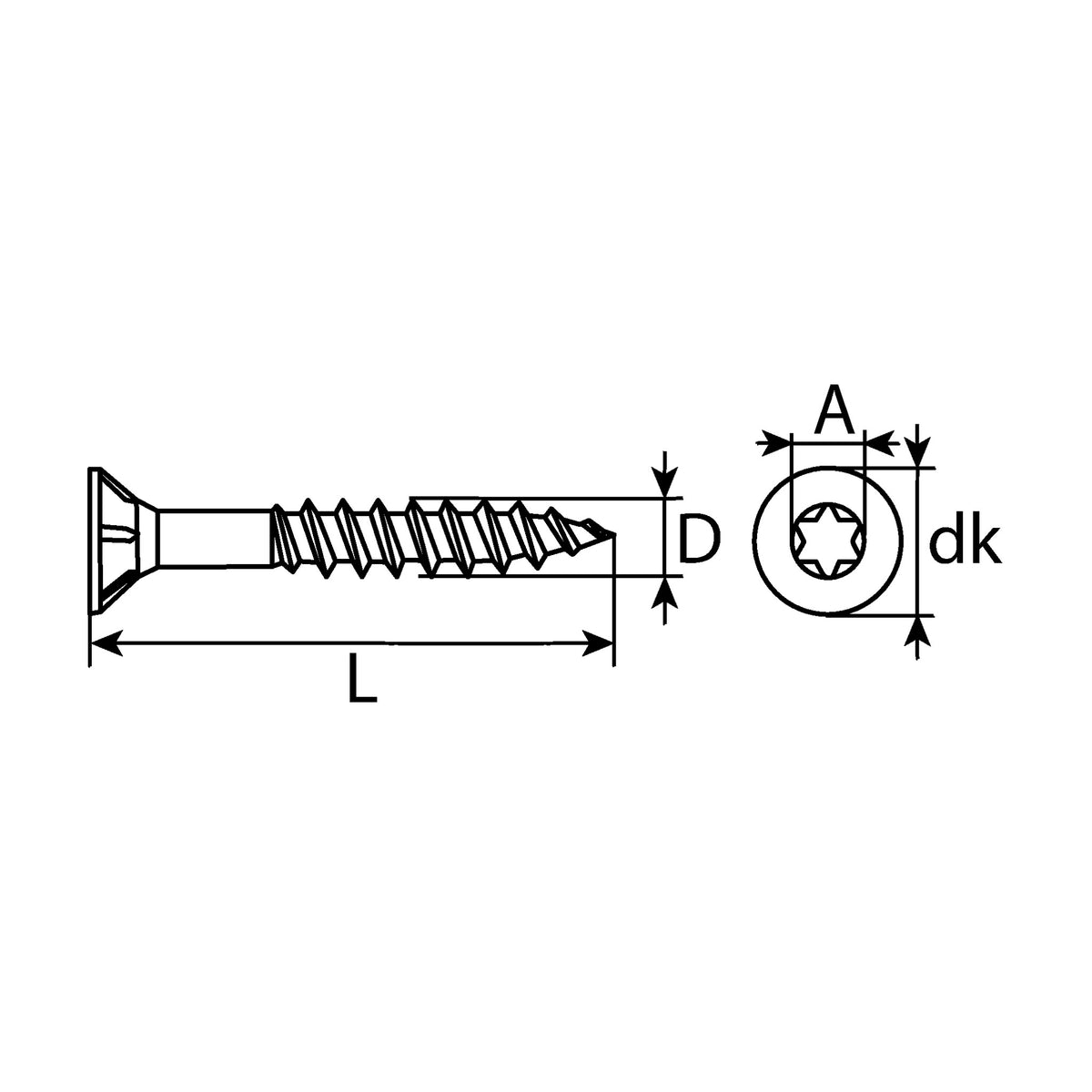

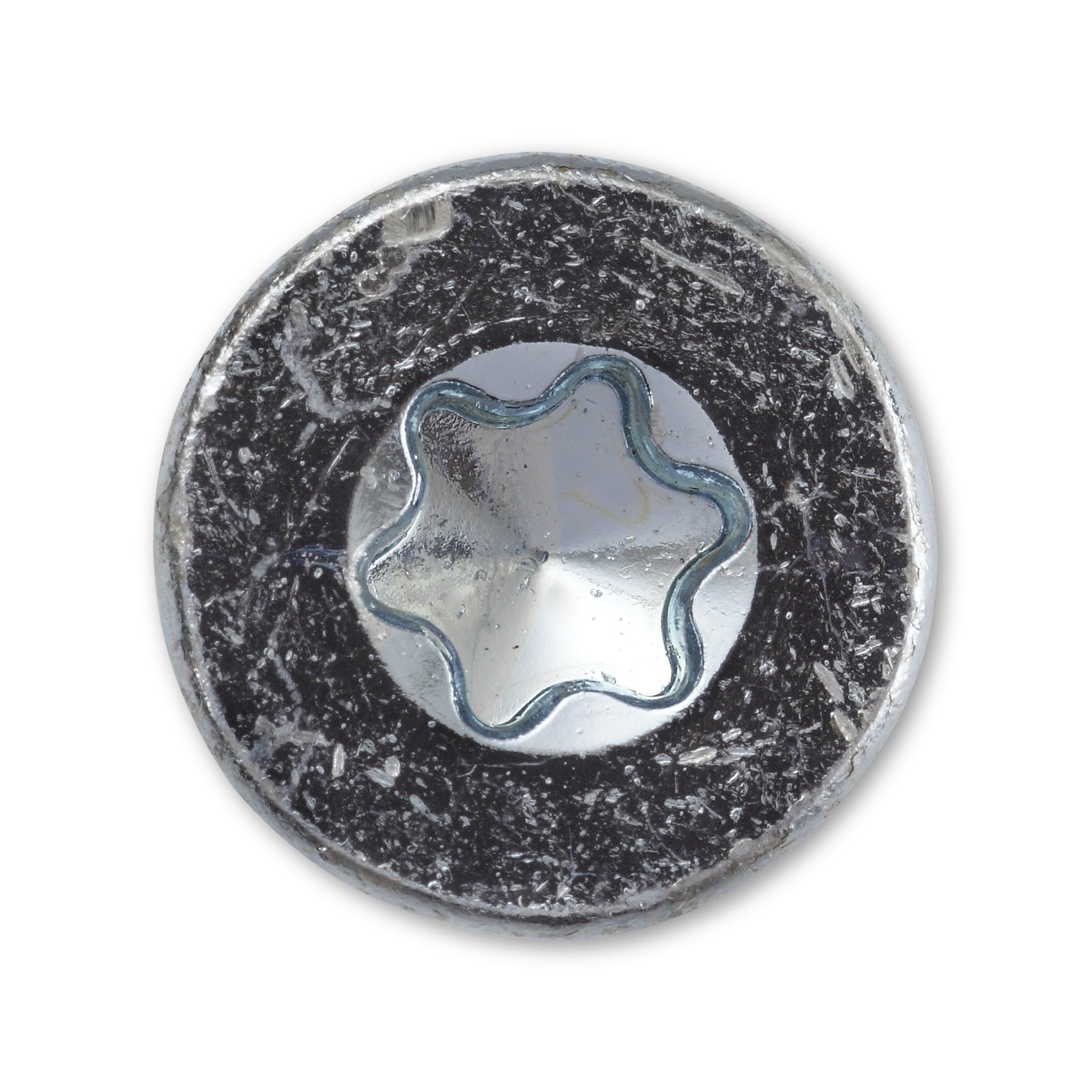

Zwischen der kürzesten und der längsten Ausführung liegt der Faktor acht, und mit der Länge wächst alles Übrige mit: der Durchmesser von 3,5 auf 6 mm, der Kopf von 7 auf 12 mm, der Antrieb von TX10 auf TX30. Wer zur dickeren Schraube greift, legt sich deshalb auch das nächstgrößere Bit zurecht.

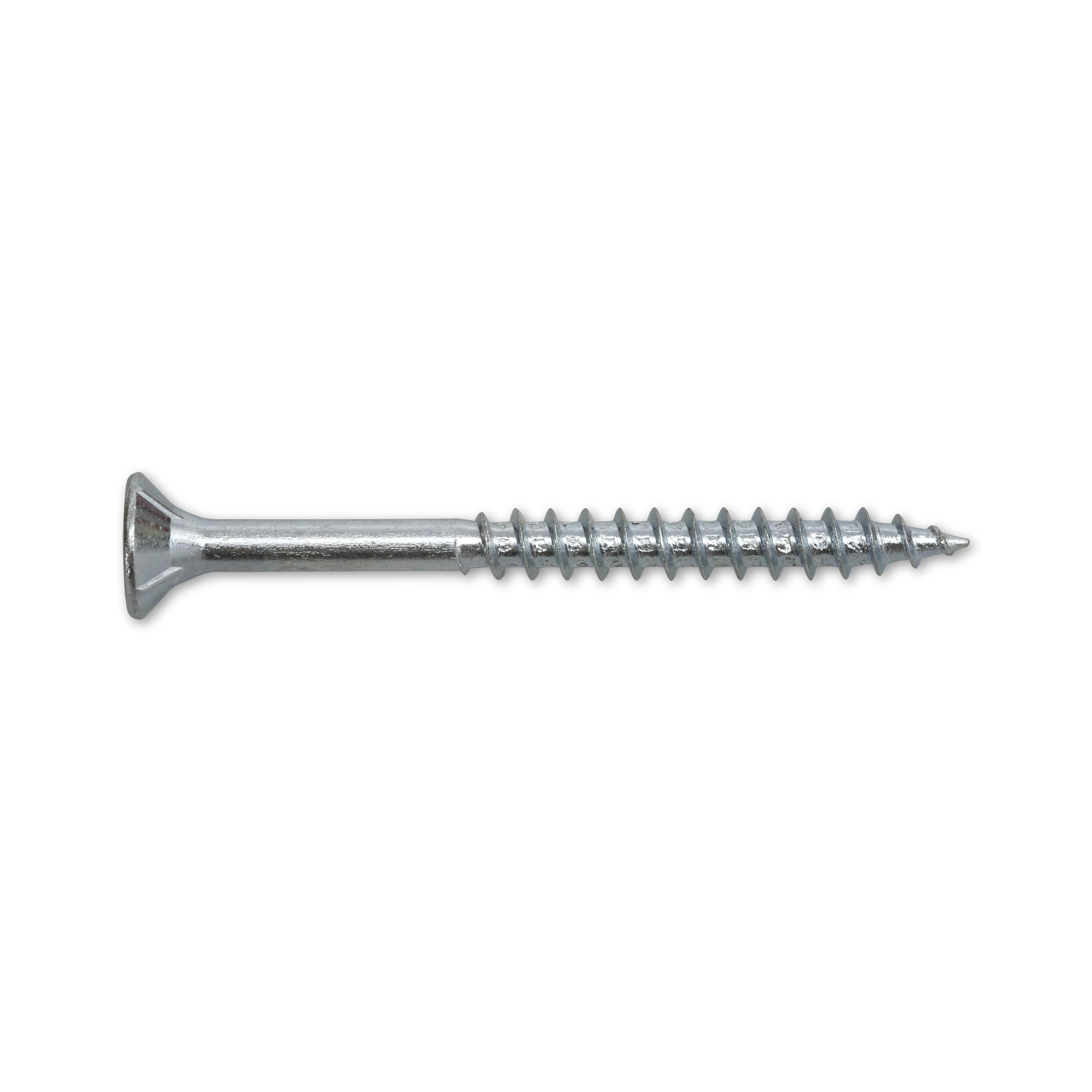

Zwei Drittel Gewinde, ein Drittel Schaft

Dieses Verhältnis bleibt über die ganze Reihe gleich: Bei 30 mm Länge sind 21 mm Gewinde angegeben, bei 240 mm sind es 161 mm. Der Rest bleibt glatt und hat im oberen Bauteil nichts zu greifen. Beim Anziehen legt sich das obere Teil deshalb auf das untere, statt auf halbem Weg am eigenen Gewinde hängen zu bleiben. Wer ein dickes oberes Bauteil verschraubt, greift deshalb zur längeren Ausführung.

Platte, Faserplatte, Dübel

Genannt sind Holz- und Holzspanwerkstoffe, mitteldichte Faserplatten und die Verwendung zusammen mit Dübeln. Was zwischen diesen Fällen wechselt, ist der Werkstoff, in dem das Gewinde seinen Sitz findet, nicht die Bauart der Schraube. Der Senkkopf versenkt sich dabei vollständig in der Oberfläche.

Häufige Fragen

Was sagen Bruchdrehmoment und Biegewinkel aus?

Beide Werte beschreiben die Schraube, nicht die fertige Verbindung. Das Bruchdrehmoment steigt mit dem Durchmesser von 2,06 auf 10,78 Nm; erreicht ist es, wenn die Schraube unter dem Drehen selbst bricht, ein Anzugsmoment ist damit nicht gemeint. Der Biegewinkel von 15 Grad ist ebenso ein Kennwert der Schraube. Tragfähigkeit, Auszugswiderstand und Haltekraft folgen aus keinem der beiden.

Wo endet der Einsatzbereich der verzinkten Ausführung?

An der Feuchtigkeit. Für Feuchträume und für das Freie sind Werkstoffe oder Oberflächenbeschichtungen vorgesehen, die dafür ausgelegt sind, etwa nichtrostender Stahl oder eine feuerverzinkte Ausführung; genannt ist dazu DIN 18360. Eine Eignung der verzinkten Ausführung in feuchter oder bewitterter Umgebung ist damit nicht zugesagt.
