Spanplattenschraube TX Senkkopf, Vollgewinde, Stahl verzinkt

Gewinde auf ganzer Länge, von 12 bis 80 mm

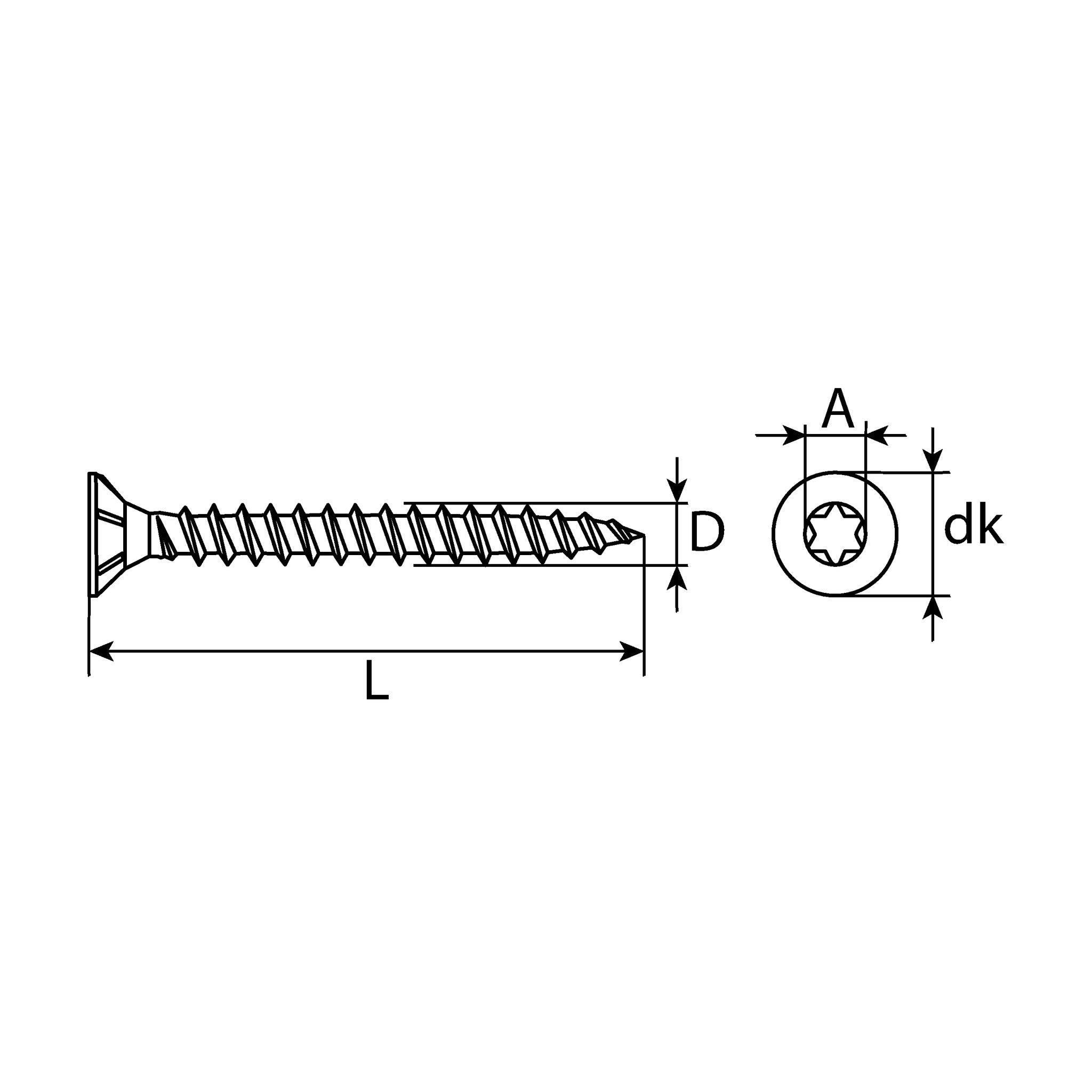

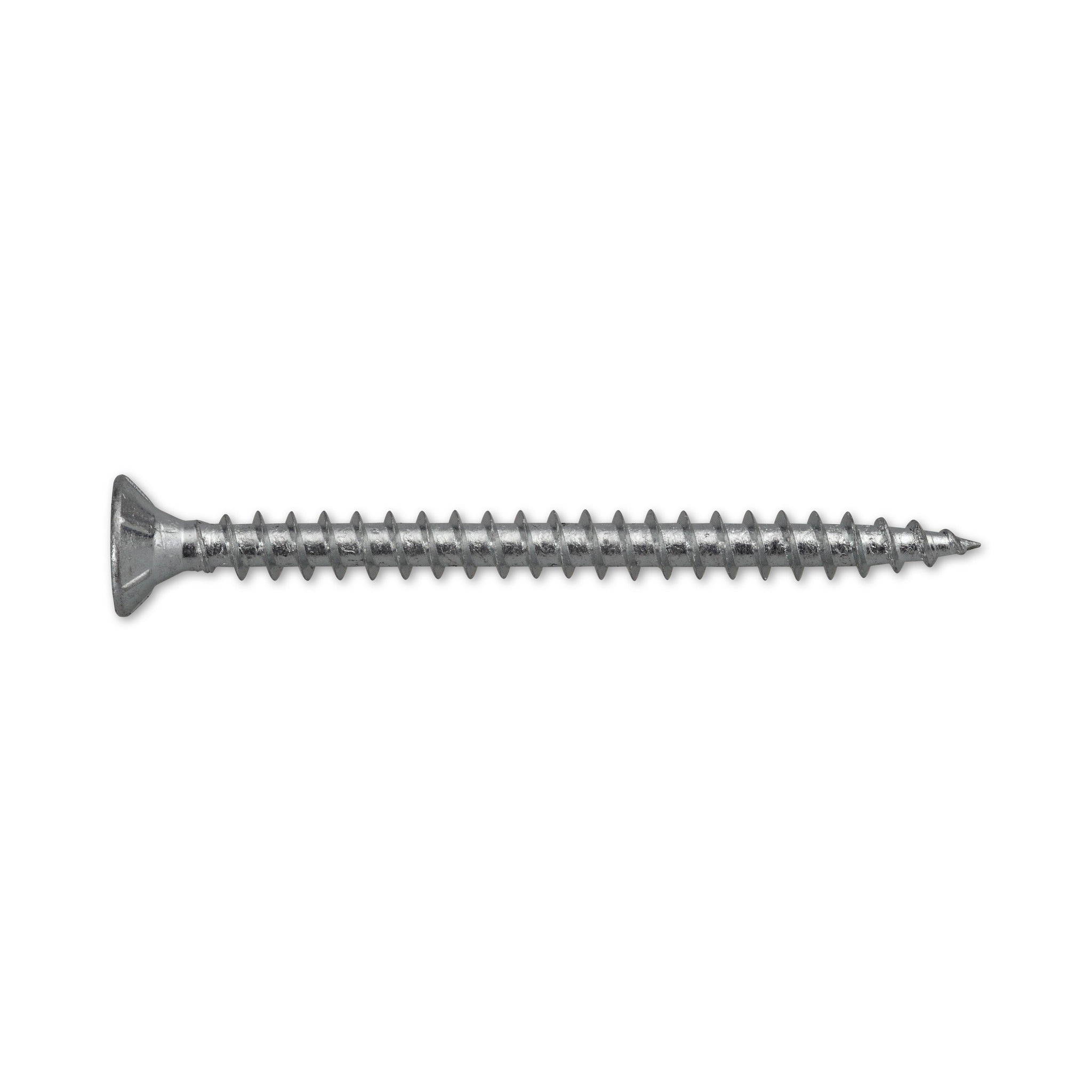

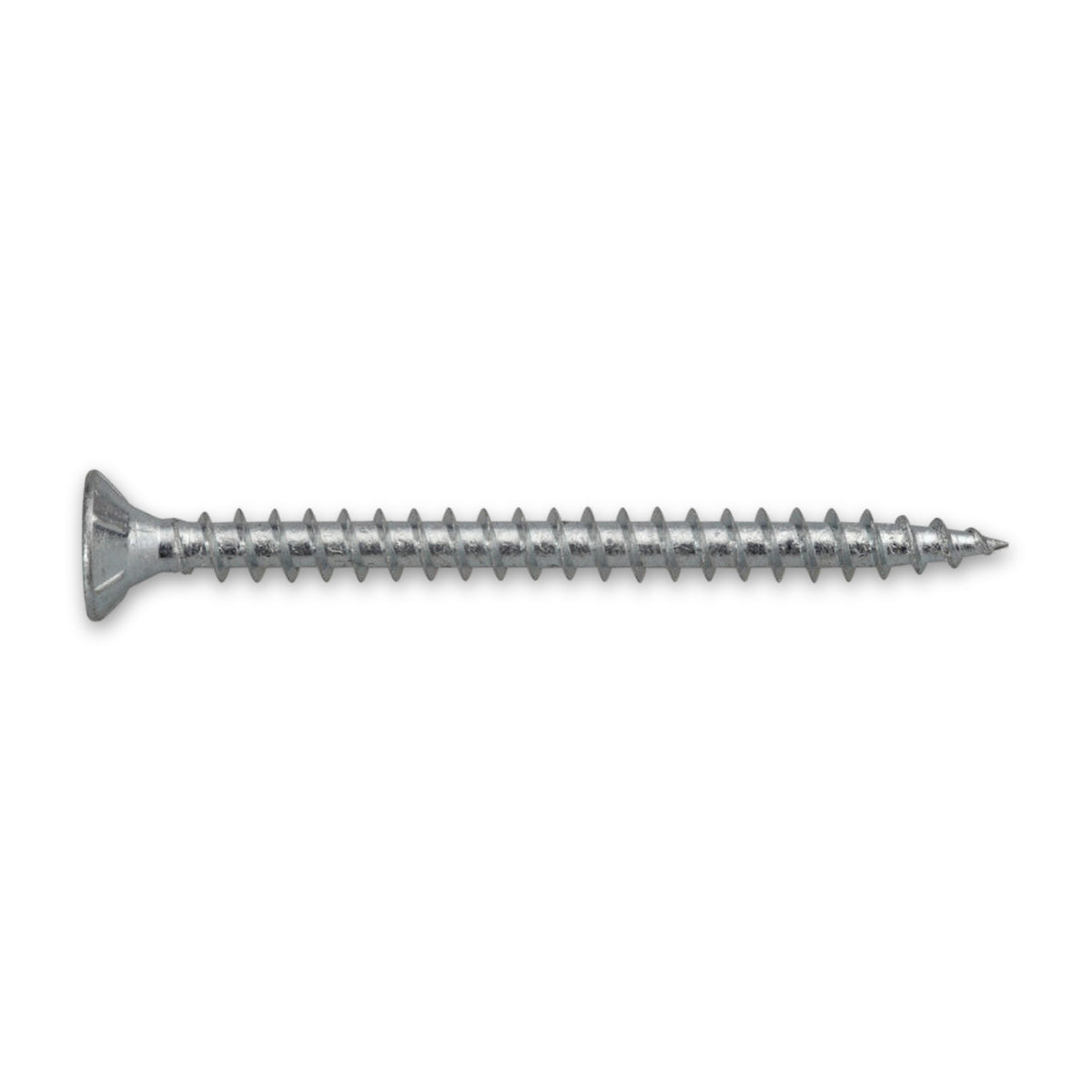

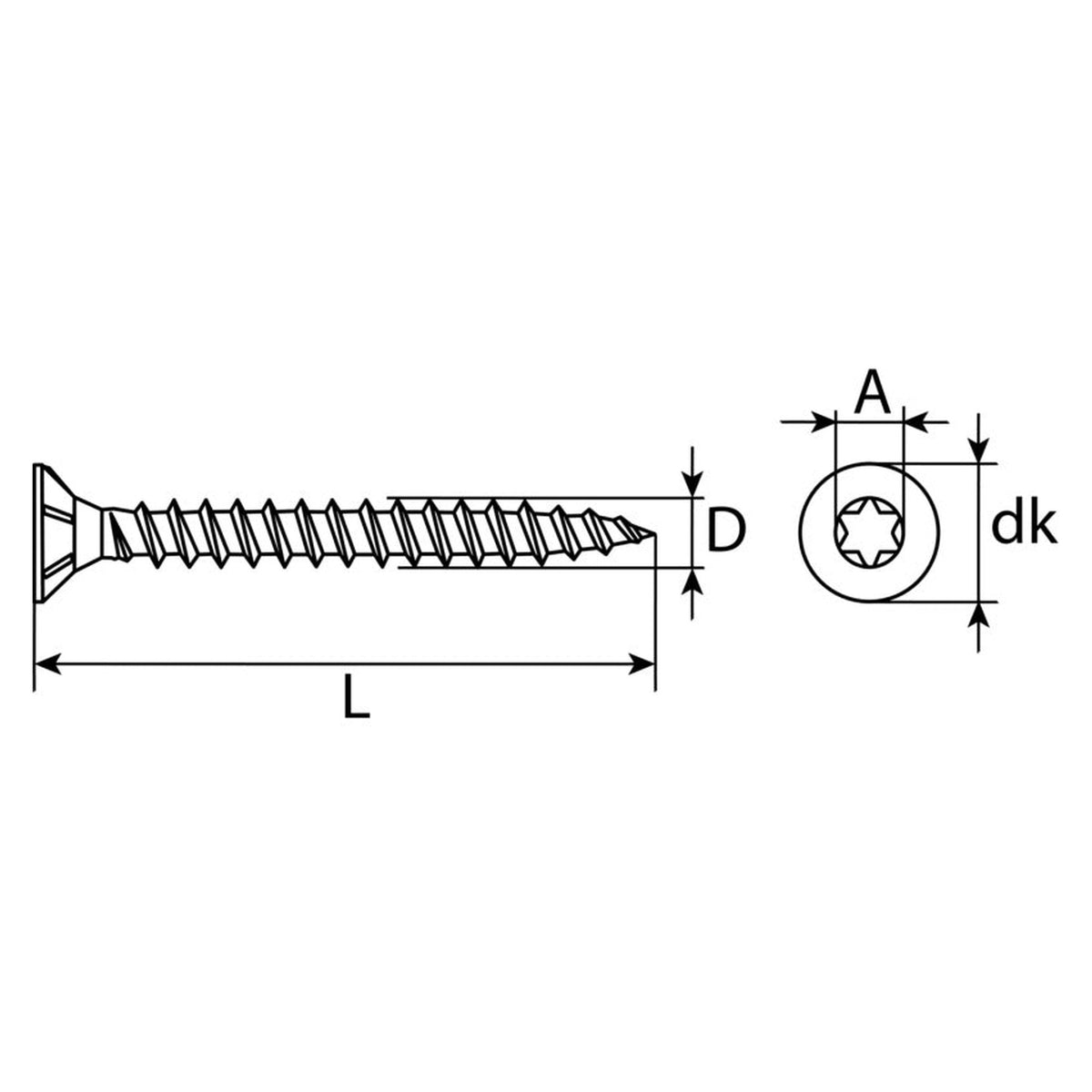

Die kürzeste Ausführung dieser Reihe misst 12 mm, die längste 80 mm, und in jeder von ihnen läuft das Gewinde ohne glatten Abschnitt bis unter den Kopf. Auch die kurze Schraube greift damit über ihre gesamte Länge. In einer 16 mm starken Platte bleibt sie vollständig im Werkstoff, während die langen Ausführungen zwei Kanthölzer erreichen.

Wie tief das Bit im Kopf steht

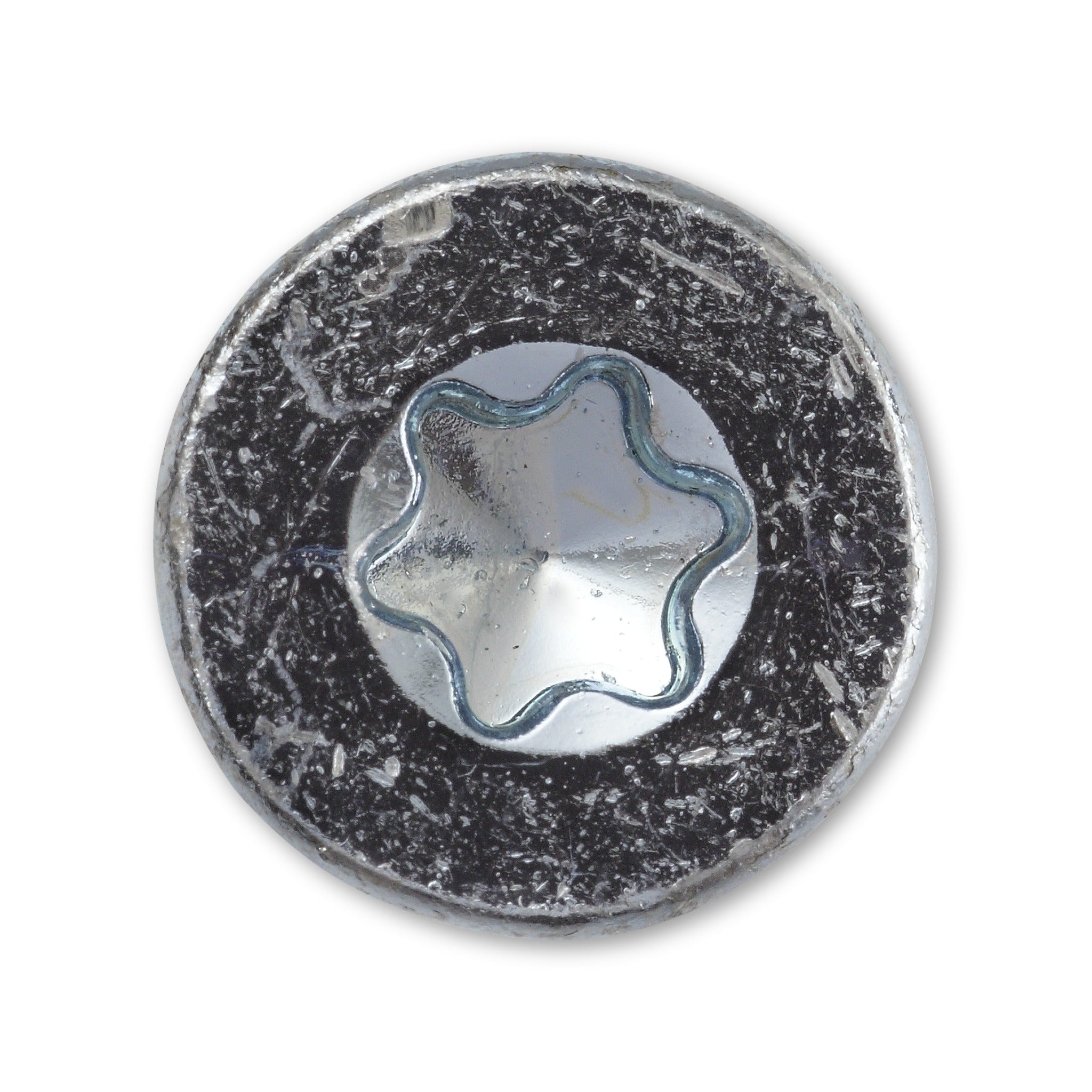

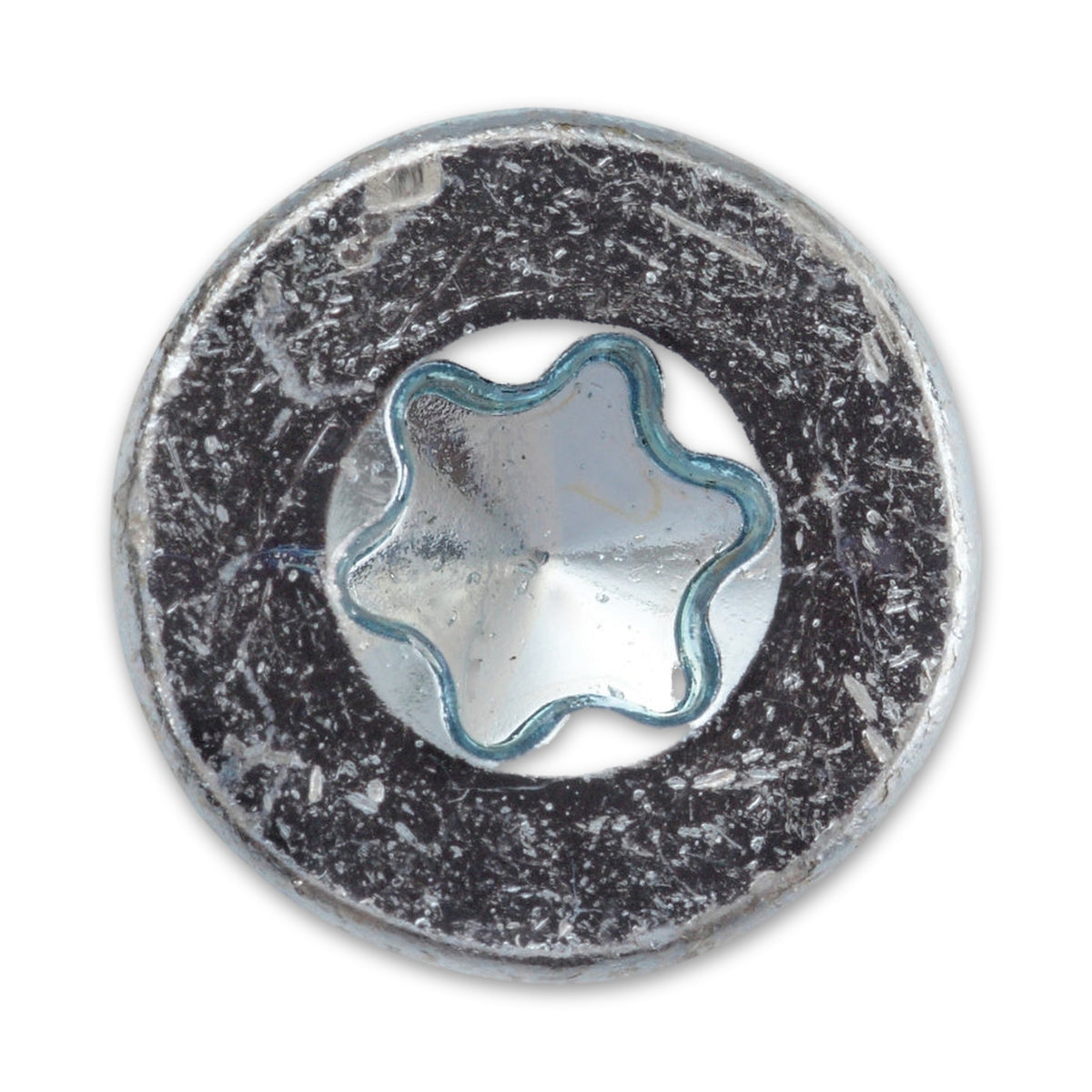

Der Innensechsrund bildet eine flache Tasche im Kopf. Angegeben ist eine Eindringtiefe von 1,5 bis 2,65 mm, gestaffelt nach dem Durchmesser, und auf dieser kurzen Strecke geht das ganze Drehmoment vom Bit auf die Schraube über. Ebenso gestaffelt ist die Antriebsgröße: TX10 bei den dünnen Ausführungen, TX20 im mittleren Bereich, TX25 bei 5 mm.

Kopf, Oberfläche, Kennwert

• Senkkopf: Beim Eindrehen verschwindet der Kopf im Werkstoff. Was später darüber kommt, ein Belag oder eine zweite Platte, stößt nicht an ihm an.
• Verzinkte Oberfläche: Benannt ist damit der Zinküberzug auf dem Stahl. Über die Umgebung, in der er ausreicht, sagt die Angabe nichts.
• Biegewinkel 15 Grad: Ein Kennwert der Schraube selbst. Tragfähigkeit, Auszugswiderstand und Haltekraft einer Verbindung gehen daraus nicht hervor.

Häufige Fragen

Lässt sich der Abstand zweier Bauteile nachträglich verringern?

Beim Vollgewinde bleibt er, wie er ist: Das Gewinde fasst im oberen wie im unteren Teil, und Nachdrehen holt das obere deshalb nicht heran. Ein Spalt, der beim Verschrauben stehen bleibt, bleibt auch danach stehen. Zusammengeführt werden die Teile also vor dem Eindrehen und nicht durch die Schraube.

Warum ist bei einer Spanplattenschraube auch von Dübeln die Rede?

Die Gattung trägt den Namen der Spanplatte, das Einsatzfeld reicht weiter. Genannt sind daneben Holz- und Holzspanwerkstoffe, mitteldichte Faserplatten und die Verschraubung zusammen mit Dübeln. Für die Wahl der Ausführung zählen deshalb Durchmesser und Länge und der Werkstoff, in dem das Gewinde am Ende sitzt.
