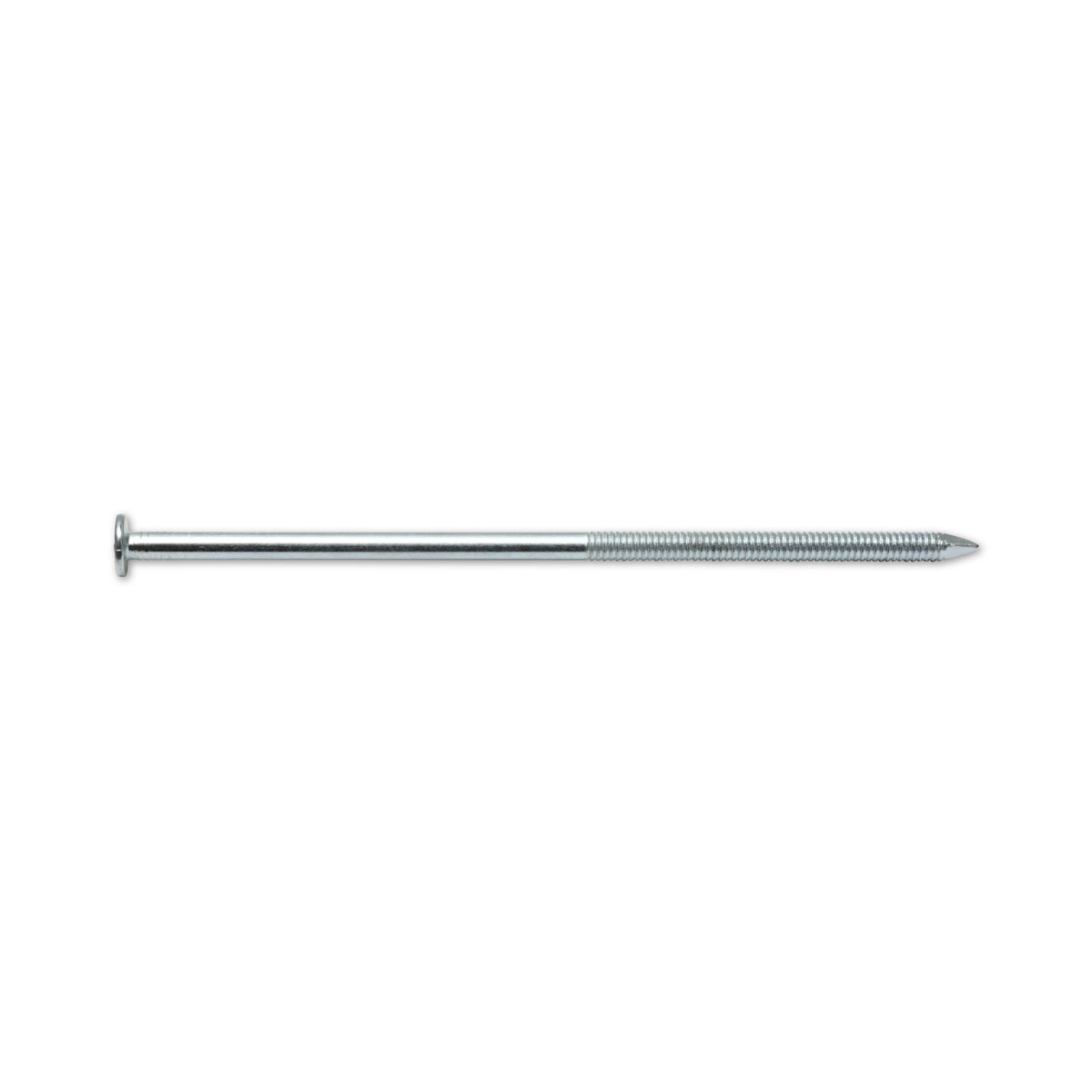

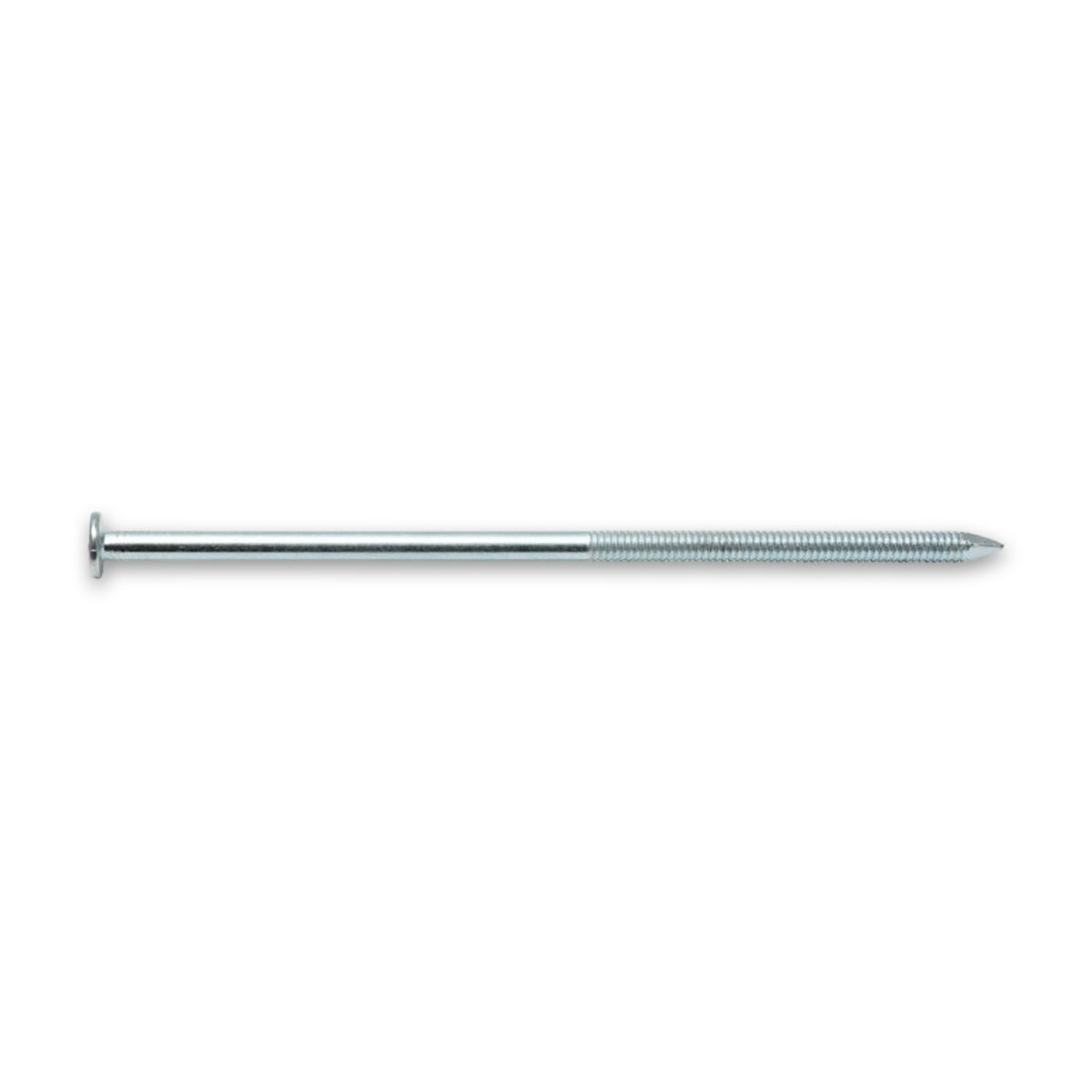

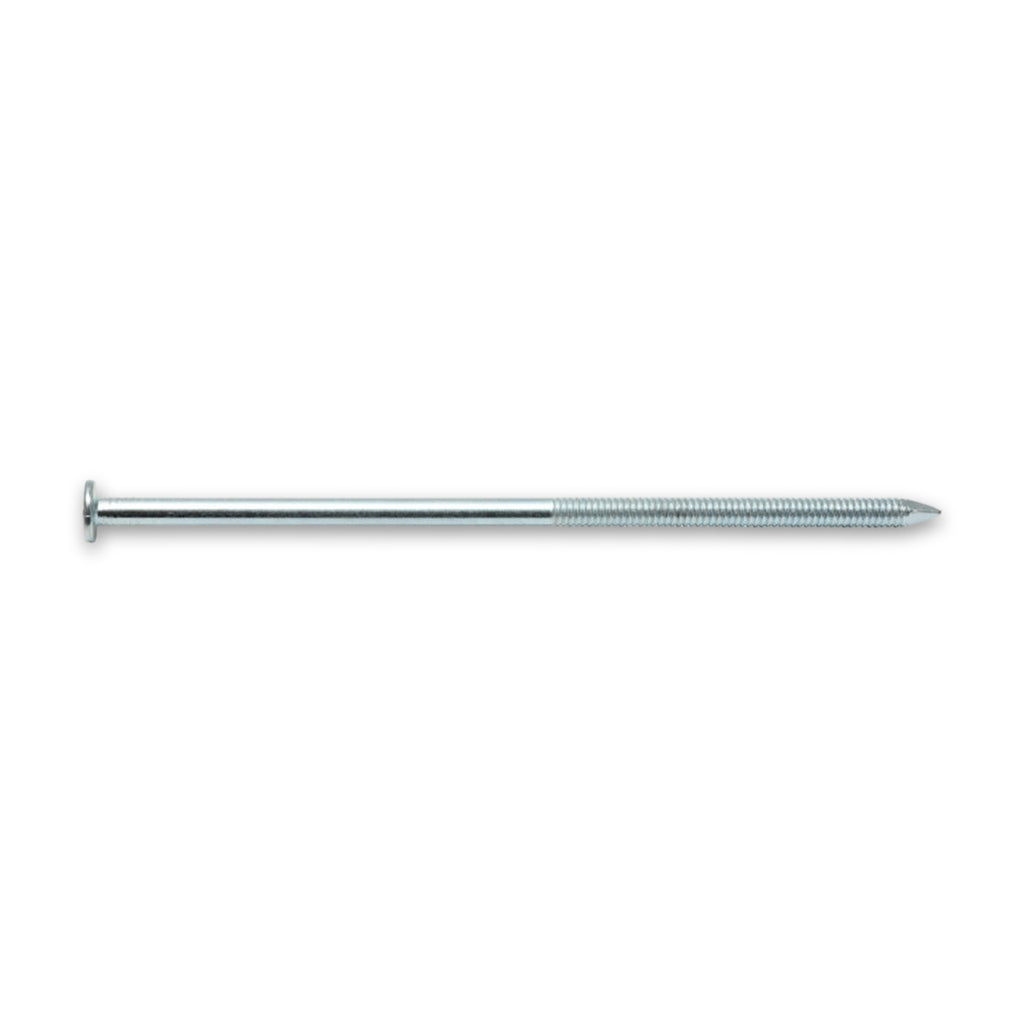

Sparrennagel, Stahl verzinkt, 6 mm, Rillenlänge 82 mm

Der lange Nagel für die Kehle zwischen Sparren und Pfette

Wo der Sparren auf der Pfette aufliegt, geht die Dachlast von einem Holz in das andere über. Genau diese Verbindung ist als Anwendung angeführt, dazu die Befestigung von Wärmedämmsystemen auf Sparren, die Stoßausbildung und die Befestigung von Koppelpfetten im Hallenbau. Das aufgewalzte Widerhakenprofil am Schaft ist dabei als Grund für hohe Auszugskräfte angegeben; von einem glatten Nagel unterscheidet sich diese Bauart also nicht allein durch die Länge.

Die Nummer auf dem Kopf bleibt sichtbar

Sechs Längen stehen zur Wahl, von 180 mm bis 300 mm, und jede trägt ihre eigene Nummer am Kopf: 3 steht für 180 mm, 8 für 300 mm, dazwischen liegen 4, 5, 6 und 7. Nach dem Einschlagen steckt der Schaft im Holz, der Kopf aber bleibt oben. Was an einer fertigen Verbindung gesetzt wurde, lässt sich damit später noch ablesen, ohne den Nagel zu ziehen. Zwischenwerte gibt es in dieser Reihe nicht.

Was am Nagel festgelegt ist

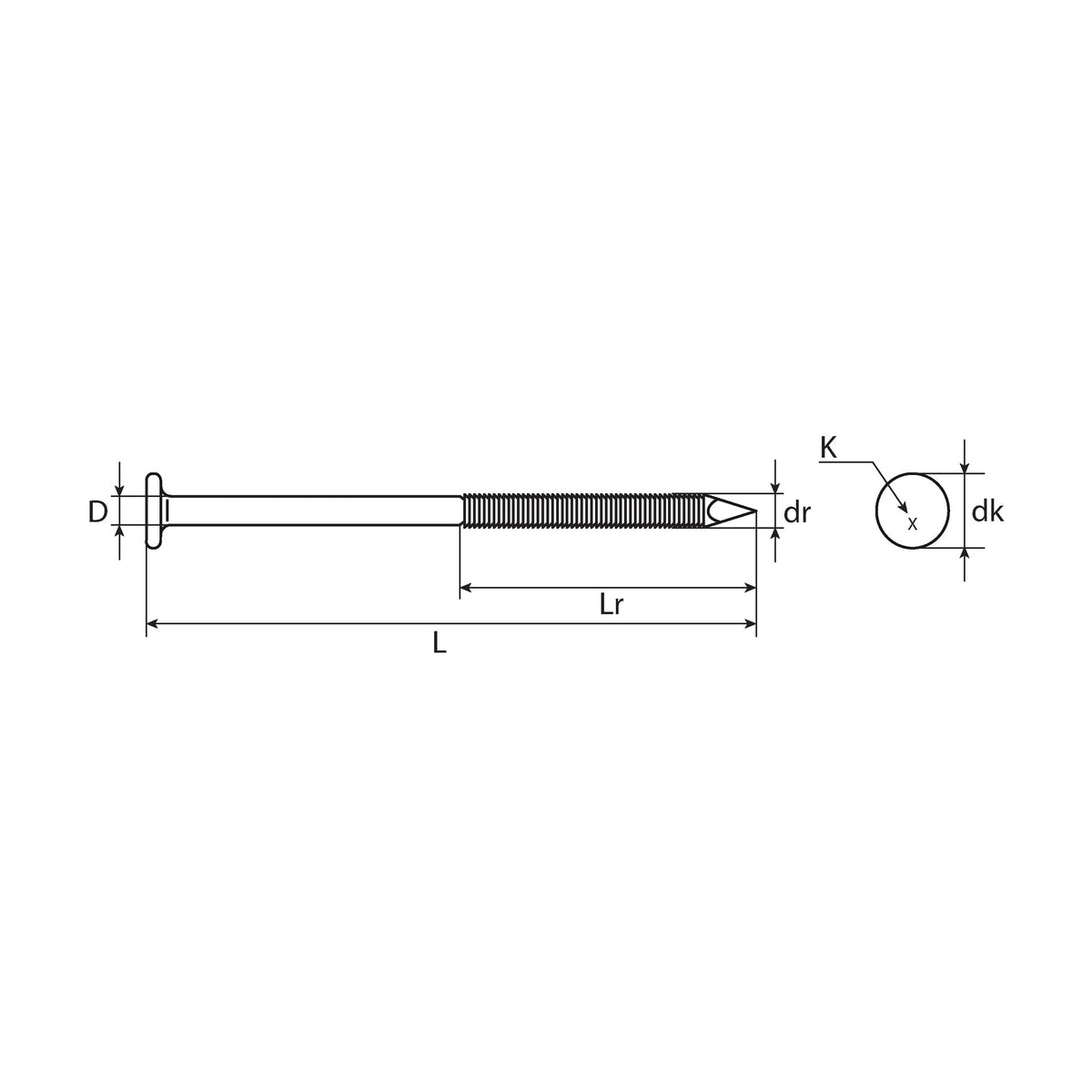

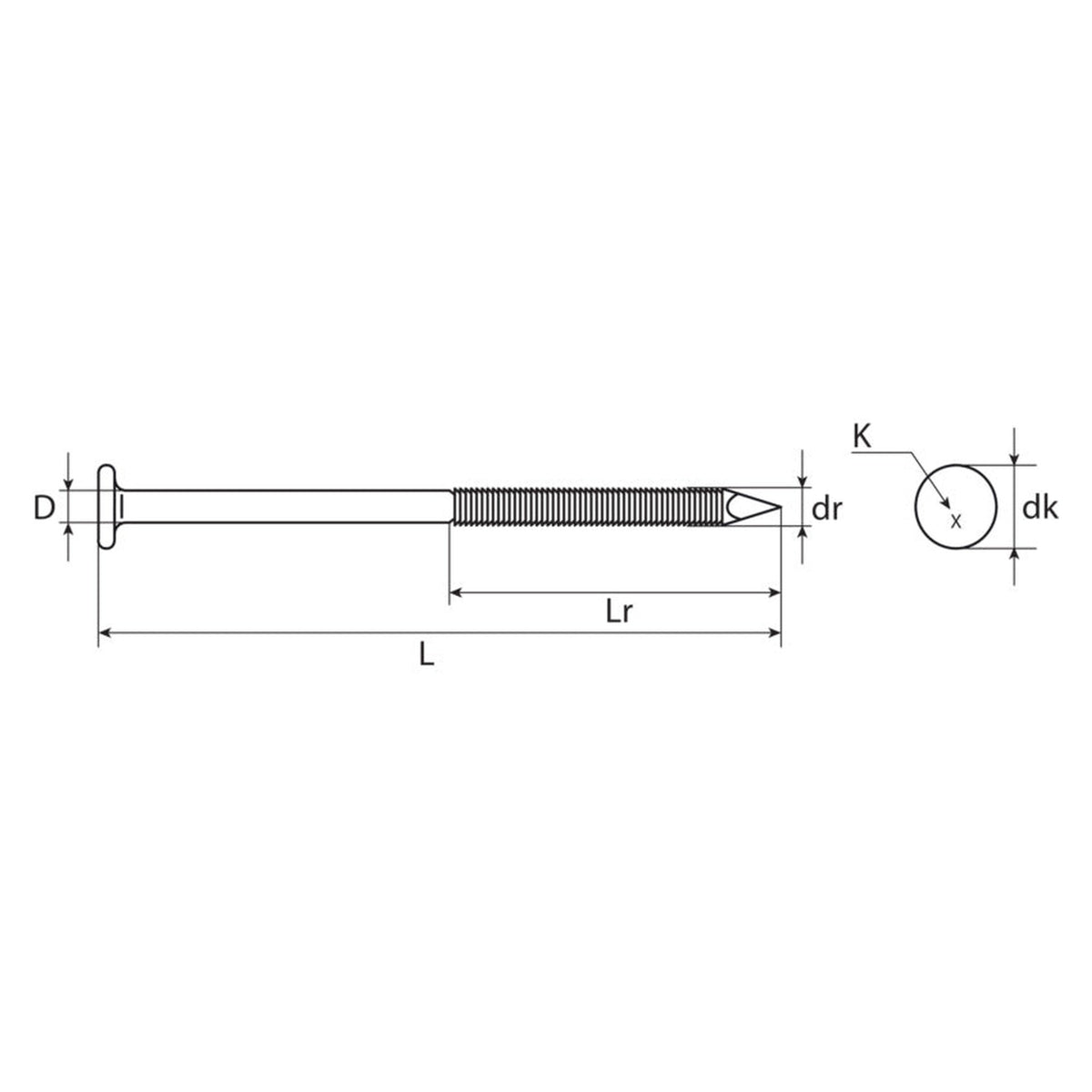

• Rillenlänge 82 mm: Der gerillte Abschnitt ist kürzer als der Nagel und bleibt über alle sechs Längen gleich. Beim 300er liegt also ein größerer Teil des Schafts ungerillt im Holz als beim 180er.
• Zugfestigkeit 660 N/mm²: Das ist ein Kennwert des Stahls. Was eine Verbindung aus Sparren, Pfette und Nagel aufnimmt, folgt daraus nicht.
• Kopf auf Höhe der Oberfläche: Nagelköpfe sollen mit dem Holz abschließen und höchstens 2 mm tief eingesenkt werden. Der Kopfdurchmesser von 13 mm gibt dafür die Auflagefläche.

Häufige Fragen

Kann der Nagel ohne Vorbohren eingeschlagen werden?

Vorbohren gehört bei dieser Bauart zum Arbeitsgang: Es mindert die Spaltgefahr des Holzes und erhöht den charakteristischen Wert der Tragfähigkeit um bis zu 30 %. Ein Bohrdurchmesser, eine Bohrtiefe und eine Bohrlänge für diese Ausführungen sind hier nicht genannt, ebenso wenig Achs-, Rand- und Nagelabstände, eine Mindestholzdicke, eine Einschlagtiefe oder die Zahl der Nägel je Anschluss. Parallel zur Faser, also in Hirnholz eingeschlagen, wird ein Nagel nicht zur Kraftübertragung angesetzt. Ob eine Sparren-, Pfetten- oder Hallenkonstruktion standsicher ist, entscheidet die Bemessung des Anschlusses.

Welche Länge gehört an die Verbindung?

Die Länge entscheidet zusammen mit der Dicke des ersten Holzes darüber, wie weit der Nagel in das zweite einbindet. Weil die Reihe in Stufen von 180 mm bis 300 mm läuft, führt der Weg über die Bauteildicken am Anschluss und nicht über den Nagel allein. Je Länge steht der Karton mit 100 Stück, daneben gibt es die Einzelabgabe.
